Особенности a3nd выгоды



• Широкий диапазон входного напряжения: 1,4 V постоянного тока до 40 V
• 1 резистор комплекты Выходное напряжение: 0,4 до 32В
• Ток на выходе: 2.1A
• ± 2% Допуск по линии, нагрузке и температуре
• Монитор Выходного Тока: IMON = IOUT/1000
• Температурный монитор с программируемым тепловым пределом
• Программируемый кабель компенсация перепада
• Параллельное несколько устройств для более высокого тока
• Малое падение напряжения: 330mV
• 1 конденсатор мягкий-запускает выход и уменьшает шум
• Низкий уровень шума: 40 мкВ (от 10 Гц до 100 кГц)
• Точность, программируемый предел внешнего тока
• Мощный хороший флаг с программируемым порогом
• Керамические конденсаторы на выходе: минимум 10μF
• Ток при выключении: <1μA
• Защита от обратного аккумулятора, тока и выхода

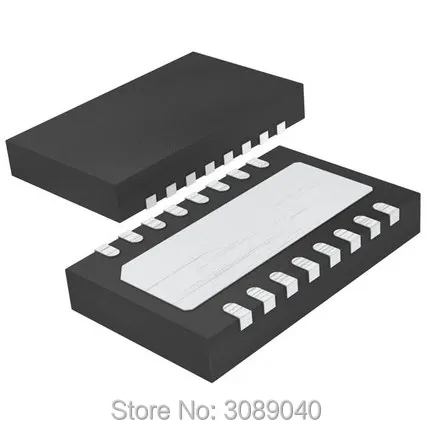

• Доступно в 5 мм × 4 мм 16-Lead DFN, 16-Lead TSSOP, 7-Lead DD-Pak и 7-Lead TO-220.





Подробная информация о продукте



В LT3086 представляет собой мульти-функция, малое падение, низкий уровень шума 2.1A линейный регулятор, который работает в 1,4 V постоянного тока до 40 V входное напряжение диапазон. Выпадающее напряжение при 2,1 А обычно составляет 330мв. Один резистор комплекты выходное напряжение от 0,4 до 32В. Допустимое выходное напряжение гарантировано ± 2% по линии, нагрузке и температуре. LT3086 Устойчив с керамическими выходными конденсаторами, требующими минимум 10μF.

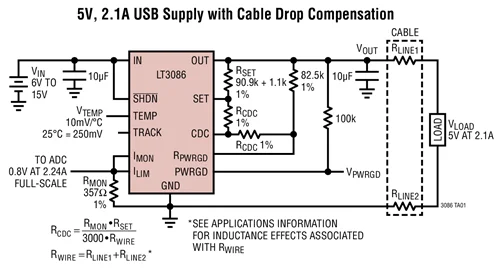

Программируемая компенсация падения кабеля lt3086 устраняет ошибки выходного напряжения, вызванные резистивными подключениями к нагрузке. Конфигурация master/slave позволяет проводить параллели с несколькими устройствами для более высокого тока нагрузки и распределения тепла без внешних требований к балластному резистору.



Мониторинг выходного тока и температуры вместе с хорошим флагом питания обеспечивают возможность диагностики и отладки системы. Внутренняя схема неисправности включает в себя тепловое выключение и ограничение тока с foldback. Тепловое ограничение и ограничение тока также внешнеПрограммируемый.



Пакеты включают в себя с улучшенной теплоотдачей 16-Свинец (5 мм × 4 мм) DFN, 16-выводный TSSOP, 7-lead DD-Пак и 7-привести к-220.





Приложений



• Программируемый линейный регулятор
• Пост-регулятор для переключения поставок
• USB Источники питания
• Высокая надежность структура слежения за источники питания







---

---
