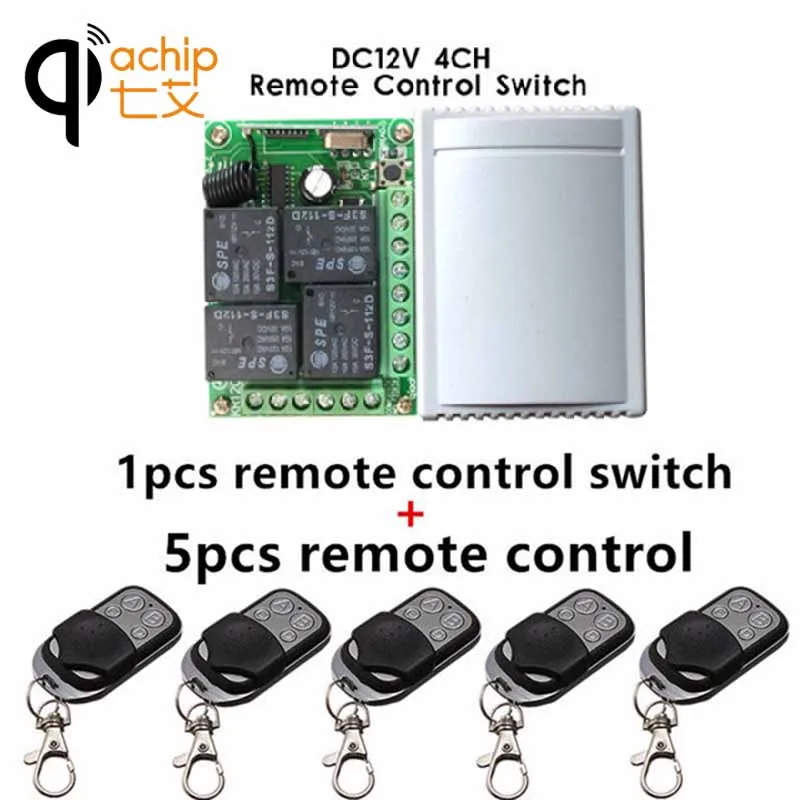

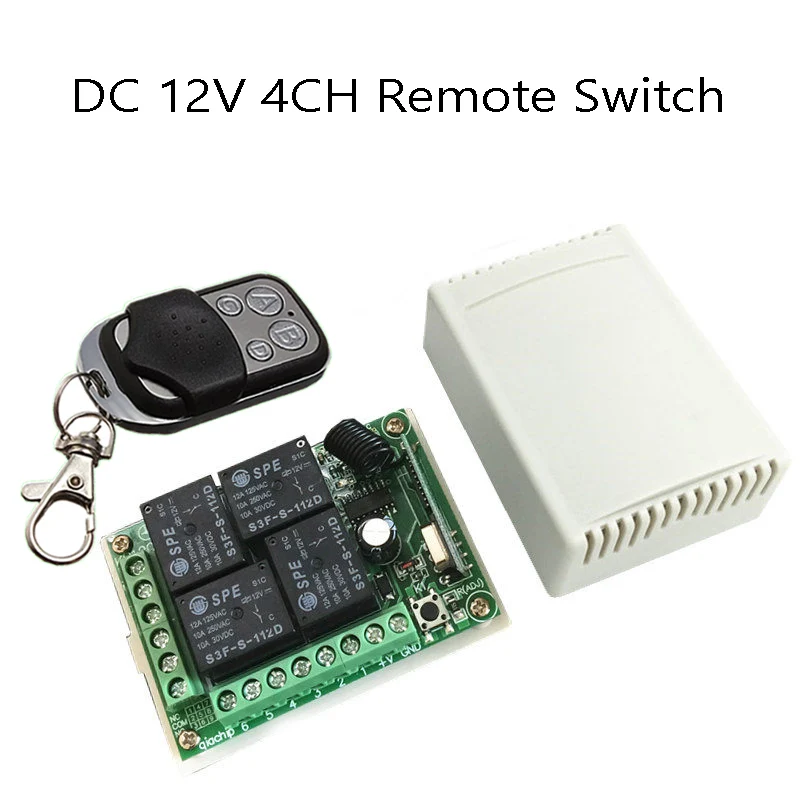

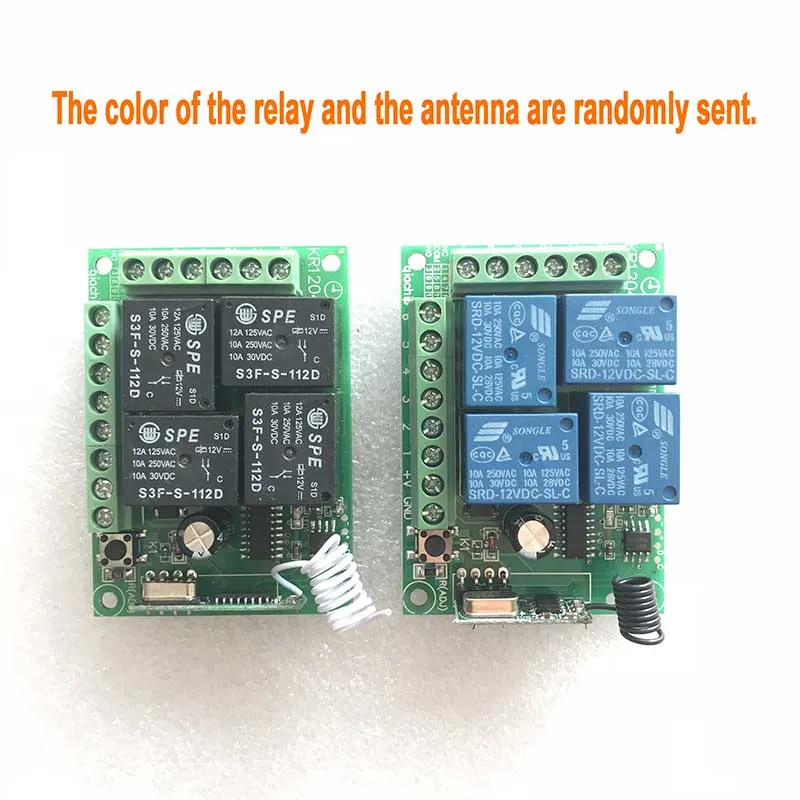

433 МГц Универсальный Беспроводной Пульт Дистанционного Управления DC12V 4CH релейный Модуль Приемника и 5 шт. 4 канал РФ Пульт Дистанционного Управления 433 МГц Передатчик

пакет Включает:

1 RX и 5 RC:

1 Шт. KR1204-4 и 5 Пульта Дистанционного Управления

подробная информация:

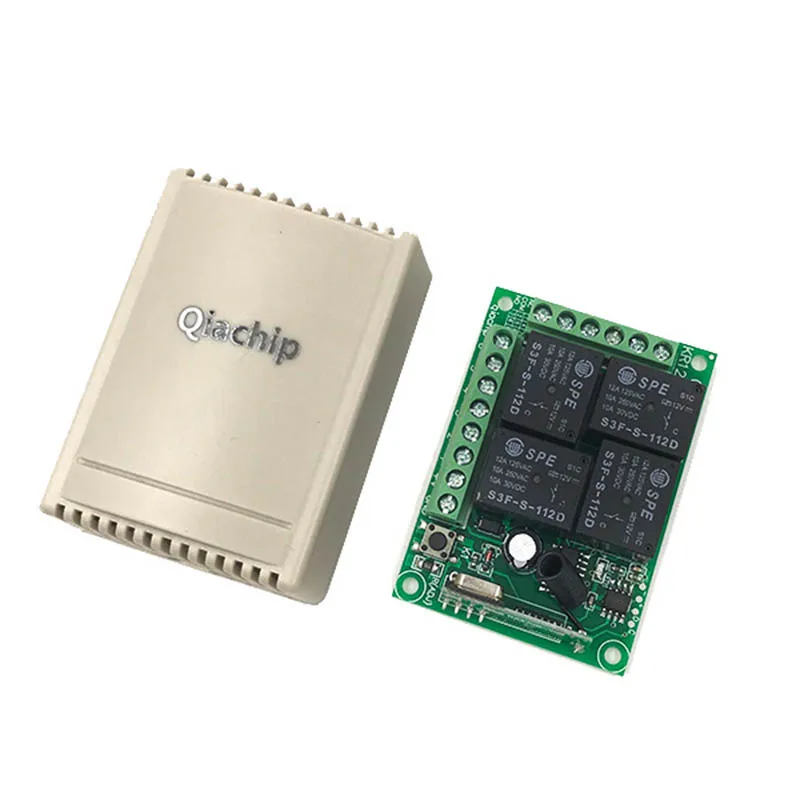

Переключатель приемника Модуль (KR1204-4): 1 Шт. с Пластиковой Оболочке

пульт дистанционного Управления: 5 Шт. с Батареей

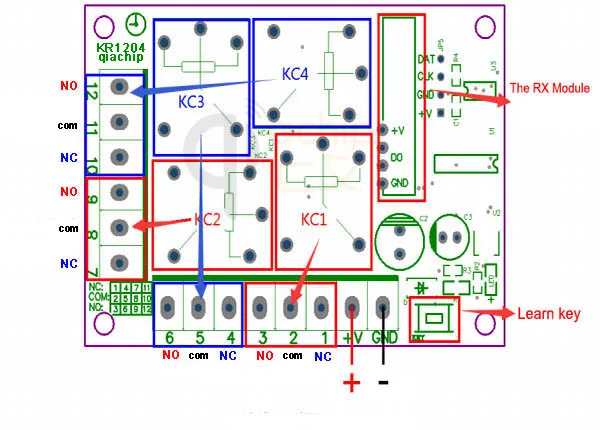

Pin функции:

+ V: Положительный полюс вход

ЗЕМЛЯ: Отрицательный полюс вход

реле 1

1. KC1 Нормально Закрытый реле (NC)

2. KC1 Общие реле (COM)

3. KC1 Нормально Открытый реле (НЕТ)

реле 2

4. KC3 Нормально Закрытый реле (NC)

5. KC3 Общие реле (COM)

6. KC3 Нормально Открытый реле (НЕТ)

реле 3

7. КС2 Нормально Закрытый реле (NC)

8. Общие реле КС2 (COM)

9. Нормально Открытый реле КС2 (НЕТ)

реле 4

10. KC4 Нормально Закрытый реле (NC)

11. KC4 Общие реле (COM)

12. KC4 Нормально Открытый реле (НЕТ)

способ Схема Подключения:

пожалуйста, Обратите Внимание: Приемник Переключатель Модуль номер KR1204-4 есть 3 способа режим работы. ВЫХОДНОЙ сигнал 2 Напряжение уровень. это решено ВХОДНОЕ Напряжение COM pin.

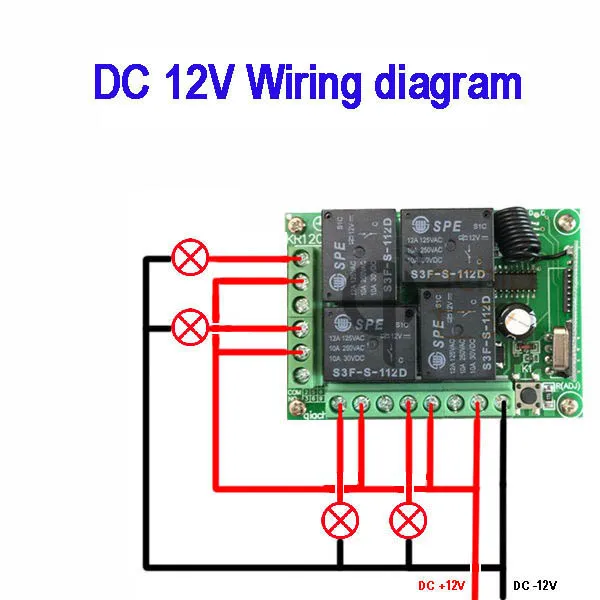

DC 12 В режим Работы:

подключите COM к Источнику Питания DC12V, Выходной контакт создаст DC12V Сигнала. пожалуйста, проверьте ниже диаграмме для лучшего понимания.

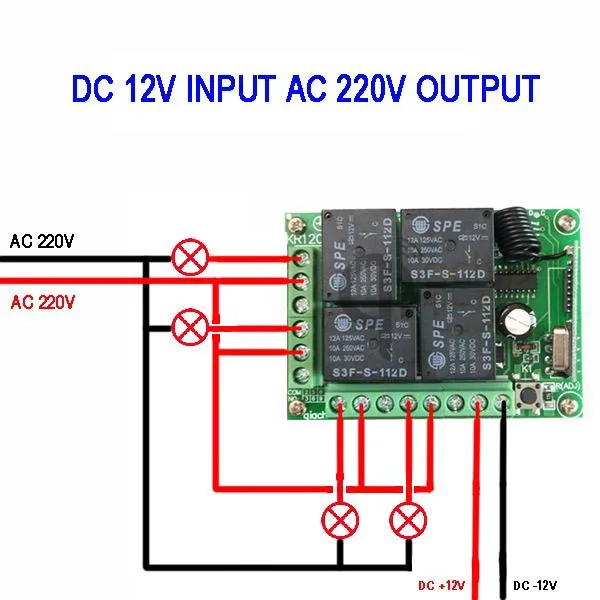

DC 12 В Входная Мощность ПЕРЕМЕННОГО ТОКА 220 В Выход режим Работы:

подключите COM контакт с любой другой Дополнительный Источник Питания & #65292; выход создаст такой же сигнал Напряжения в качестве Дополнительного Источника Питания. это может быть Постоянного Тока или Переменного Тока. Decided by the Дополнительного Источника Питания.

НО, пожалуйста, обратите внимание:дополнительный Блок Питания должен быть в диапазоне Приемника Модуль Коммутатора(DC5-12V, AC 85-240 В).

пожалуйста, проверьте ниже диаграмме для лучшего понимания.

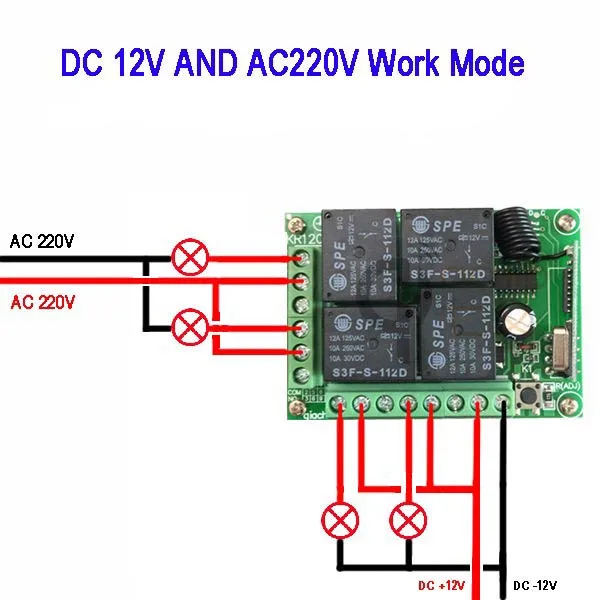

DC 12 В и AC 220 В Смешивания режим Работы:

смешать режим работы: Вы можете также сделать 2 канала работы под выход ПОСТОЯННОГО ТОКА режим, и 2 выход ПЕРЕМЕННОГО ТОКА.пожалуйста, проверьте ниже диаграмме для лучшего понимания.

ВАЖНАЯ ИНФОРМАЦИЯ:

вы можете соответствовать Пульт Дистанционного Управления с Приемником Переключательмодуль (KR1204) в режиме 3.

дистанционный режим 1:мгновенный/Jog

нажмите и удерживайте одну ключ-> ДАЛЬШЕ; отпустите кнопку-> OFF

подробная информация:

держите один ключ, соответствующий канал работает/ON, а Затем отпустите палец его поворота, чтобы остановить/OFF.

дистанционный Режим 2:переключить/Self-Замок

нажмите одну Кнопку-> ДАЛЬШЕ; Нажмите эту же ключ еще раз-> ВЫКЛ

подробная информация:

нажать одну клавишу один раз, соответствующий канал поворота работает/ON;

нажмите эту же кнопку один раз, снова тот же канал повернуть, чтобы остановить/OFF.

дистанционный Режим 3: с фиксацией/Inter-Lock

нажать одну Клавишу один раз-> ДАЛЬШЕ; Нажмите другую клавишу один раз-> ВЫКЛ.

подробная информация:

нажмите одну кнопку один раз взять ключ, например), соответствующий канал (как канал 1) поверните работает/ON;

нажмите другую клавишу один раз (взять ключ B, например), тот же канал повернуть, чтобы остановить/OFF. в то же время, другой соответствующий канал (как канал 2) поверните работает/ВКЛ.

как установить дистанционный режим:

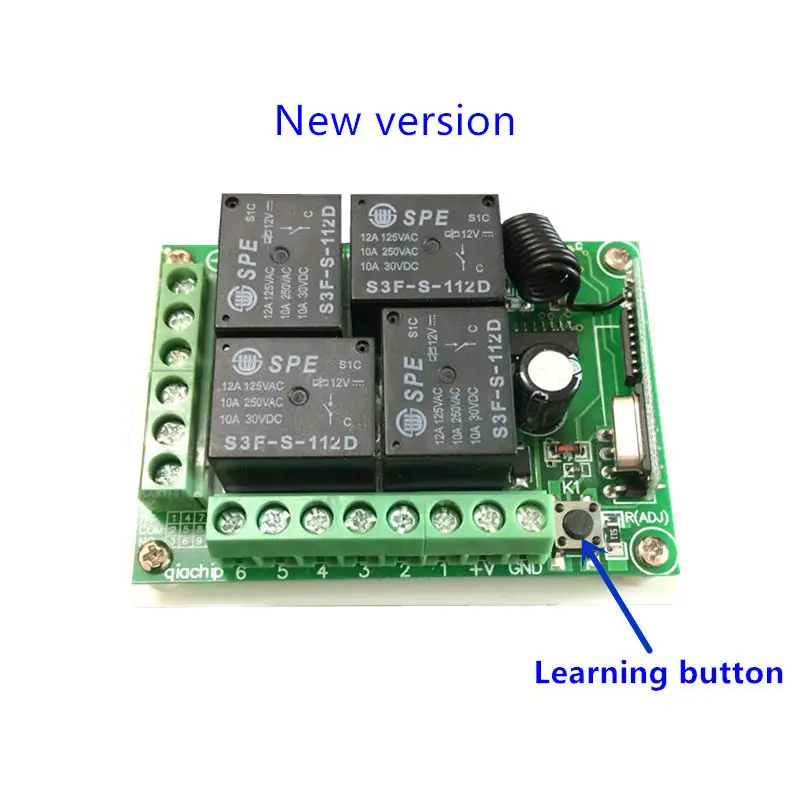

пожалуйста, найти Ключ Обучения Приемника Модуль Коммутатора, проверяя ниже фото:

примечание: Когда вы получаете продукт, он может быть установлен в одном удаленном режиме случайно, потому что каждый продукт получил тест, когда это может быть организовано до отгрузки. Таким Образом, если вы хотите, чтобы выбрать режим удаленного доступа вам нравится, пожалуйста, удалите существующие данные для первого шага:
