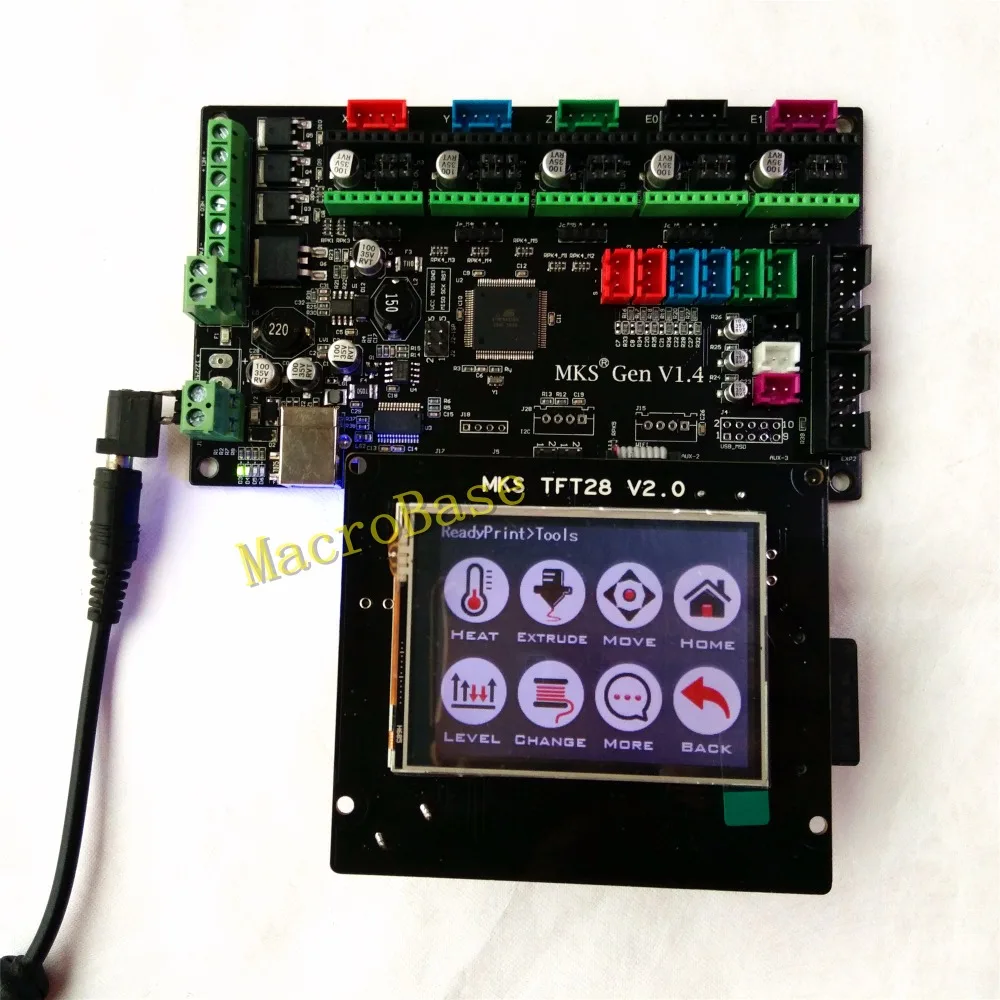

MKS GEN + TFT28 v4.0 цветной сенсорный экран 3d принтер DIY стартовый набор ATmega 2560

---





Название: материнская плата MKS GEN V1.4



MKS GEN-это одна материнская плата, основанная на Marlin open source,

Который был оптимизирован и работает в высокой и стабильной производительности.

Эта плата принимает high-end FT232 COM, который сохраняет передачу данных.

Кроме того, он выполняет импульсы двигателя и направление вывода pinout для сборки двигателя с высоким током.

Кроме того, остается Servos,AUX-1,AUX-2 pinout и поддержка 3*5v,3*12v.



Больше функций следующим образом:



Упаковочный лист

1 * материнская плата MKS GEN

1 * MKS TFT28 сенсорный экран V4.0

3 * конечная остановка

1 * USB1 * плоский кабель



Проводка



Пинут













Размер









Как настроить ток драйвера   Внимание! Пожалуйста, учитывайте полярность мощности и направление драйверов. Пожалуйста, не включайте и не включайте драйверы и двигатели во время включения. Отключите все двигатели при регулировке тока драйвера.   A4988(1 Ампер) I = vref/1,6, по умолчанию Vref 1,6 V и 0.5A,Max1.0A.   A4988(2 ампер) I = vref/0,8, по умолчанию Vref 0,8 V и 1.0A,Max2.0A.   DRV8825 I = vref * 2, по умолчанию 0.65A и 1.3A, макс. 2.5A.   LV8729 I = vref/0,5, по умолчанию 0.4A и 0.8A, макс. 1.5A.     На следующем рисунке показано, как проверить Vref.













Название: MKS TFT28 V4.0 сенсорный экран



MKS TFT28-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

Больше функций следующим образом:











Проводка









Размер









Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.



1. Ramps1.4

Установите скорость передачи данных, как TFT, так и Ramps1.4 одинаковы.

Подключение к AUX-1 на Ramps1.4.

Переместите перемычку на 12 В.

TFT должен питаться внешним источником электроэнергии 12 В.







2. Материнские платы серии MKS

Например, MKS SBASE,MKS MINI,MKS GEN,MKS BASE и т. д.

Просто подключите к AUX-1 платы.

TFT не требует внешнего питания 12 В, но плата нужна.





3. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.





4.Config





5. Выравнивание кровати



Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28;G29;



Ручное выравнивание

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4,5 точек.

# Точечный номер ручного выравнивания:(3,4,5 точек в наличии)

> Cfg_point_number: 4





6. Замена нити

При исходе нити легко заменить.

Вы можете установить температуру и скорость подачи нити на config.

Как указано ниже:

# Скорость замены нити (мм/мин)

> Cfg_filament_change_speed: 1200



# Длина замены нити (мм)

> Cfg_filament_change_step: 5



# Минимальная температура замены нити

> Cfg_filament_limit_temperature: 175

Затем, вот шаги, чтобыЗамена нити.

1). На печати Пауза ----- больше ----- изменение ---- вход/выход ----- остановка   2) перед началом печати Набор ----- изменение ----- Подогрев ----- вход/выход ----- остановка



7. Печать с точки останова

TFT имеет одну из отличных особенностей, способную печатать с точки останова.

Ниже приводится способ сделать это.

Во-первых, Установите целевую температуру экструдера и подогреваемой кровати, а затем подогрейте.

Во-вторых, когда подогревается, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати от точки останова, пожалуйста, должны быть дома.)

В-третьих, перемещайте экструдер до точки останова, которая доступна для установки допустимой ошибки.

# Точки останова продолжили воспроизведение настройки ошибки оси Z

> Cfg_breakpoint_z_error: 0,2

В-четвертых, нажмите set, а затем нажмите продолжить (означает печать с точки останова).

После этого выберите нужный файл.

(Если вы приостановите печать и выключите принтер,

Затем он возобновит печать с точки паузы после включения.)





8. Обнаружение отключения нити

Подключите переключатель обнаружения к PB1 TFT.

Установите конфигурацию для запуска низкого или высокого уровня.

 # Сигнал уровня модуля обнаружения отключения PB1 (низкий уровень: 0; Высокий уровень: 1)

> Cfg_PB0_PB1_Level: 1





9. Автоматическое выключение после завершения печати

Включите эту функцию на config и выполните согласование с переключателем PWC.

# Автоматическое отключение установки после завершения печати (автоматическое выключение: 1; №: 0)

> Cfg_print_finish_close_Machine: 0







10. MKS WIFI

MKS TFT Поддерживает пульт дистанционного управления WIFI. Пожалуйста, установите конфигурации.

Как указано ниже:

Режим # wifi (AP:1; STA:2)

> Cfg_wifi_mode: 1



# Wifi имя и пароль

> Cfg_wifi_ap_name: MKS_wifi

> Cfg_wifi_key_code: makerbase



# Динамический доступ IP

> Cfg_ip_dhcp_flag: 1



# IP/маска/шлюз

> Cfg_ip_адрес: 192.168.3.100

> Cfg_ip_mask: 255.255.255.0

> Cfg_ip_gate: 192.168.3.1





11. Проводка WiFi на TFT











12. Пользовательская функция





13. Работа с MKS GEN



















---

---
