LINK-MI 18Gbps 8x8 HDMI Matrix Switcher 4K@60 with Coax Analog L/R Audio ARC Support RS232 TCP/IP LAN Web GUI Control IR Extent - купить по

75332.88

0 Отзыв(ов) | Добавить отзыв

Наличие: На складе




LINK-MI Technology Store

Информация о магазине

Стаж работы магазина LINK-MI Technology Store можно посмотреть на странице заказа товара.

*Внимание! Точную цену на данный товар Вы можете узнать непосредственно у продавца! На 18.04.2026 стоимость указанная на данной странице уже могла измениться! * Узнать цену *

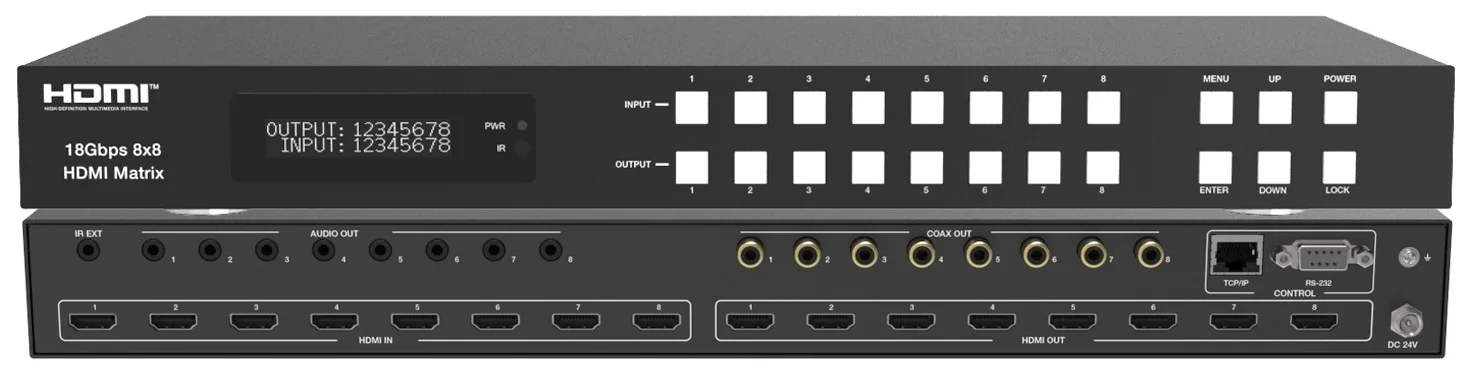

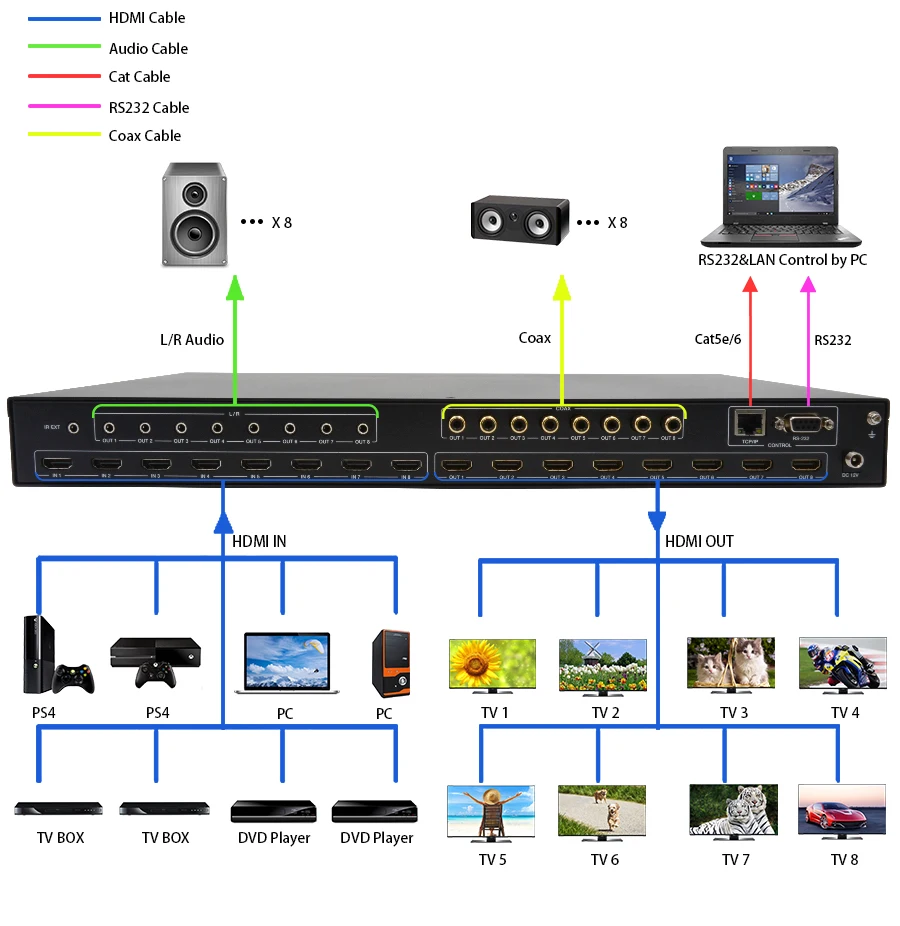

LINK-MI LM-MX88A 18 Гбит/с 8x8 HDMI матрица поддерживает передачу видео (до 4K2K @ 60 Гц YUV 4:4:4) И многоканальное цифровое аудио с высоким разрешением от 8 источников HDMI до 8 дисплеев HDMI. Аудио де-Встроенный в аналоговый и коаксиальный аудио поддерживается от 8 выходных портов HDMI. В то время как функция ARC выхода HDMI включена, ARC audio от устройств HDMI display будет извлечен на коаксиальный аудиовыход. Каждый HDMI выход этой матрицы 8x8 HDMI поддерживает 4K2K до 1080P downscaler независимо. Управление осуществляется с помощью кнопок передней панели, ИК-пульта, RS-232, локальной сети и веб-графического интерфейса.

1. HDMI 8 в 8 out

2. HDMI 2.0b, HDCP 2,2 и HDCP 1,4 совместимый
3. Разрешение видео до 4K2K @ 60 Гц (YUV 4:4:4) на всех портах HDMI

4. Поддержка полосы пропускания видео 18 Гбит/с

5. Поддержка Dolby Vision, HDR10 + и HLG
6. Поддержка 4K->1080P вниз скалер для каждого выходного порта

7. HDMI аудио сквозной до 7.1CH HD аудио (LPCM, Dolby TrueHD и DTS-HD Master audio)
8. Аудио де-встроенный поддерживается через аналоговые и коаксиальные порты
9. Поддержка управления ARC, CEC и smart EDID
10. 1U стойка с передней панелью oled-дисплей
11. Управление с помощью кнопок передней панели, ИК-пульта, RS-232, LAN и веб-графического интерфейса

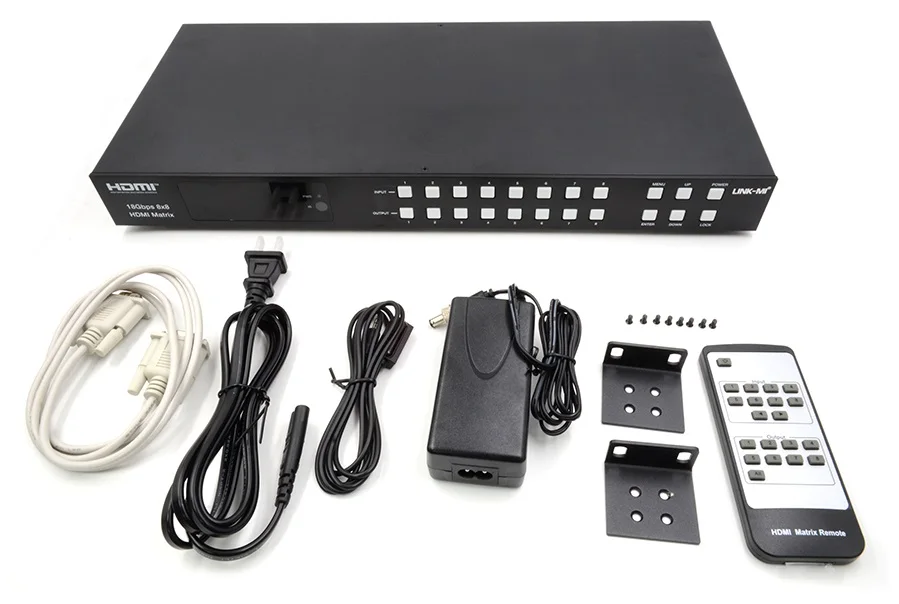

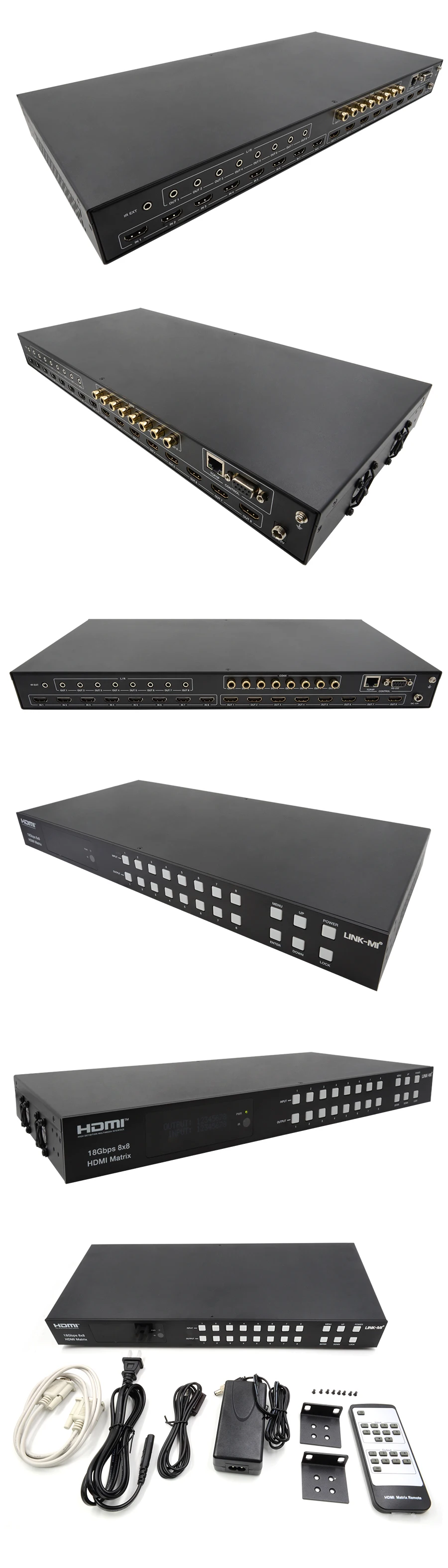

1) 1 Главный блок (18 Гбит/с 8x8 HDMI матрица)
2) 1x 12V/5A Мощность адаптер
3) 1x ИК-пульт
4) 1x ИК-приемник (1,5 м)
5) 1x RS-232 безобрывный кабель (1,5 м, для мужчин и женщин головка)
6)2x крепление уха
7) 1x Руководство пользователя

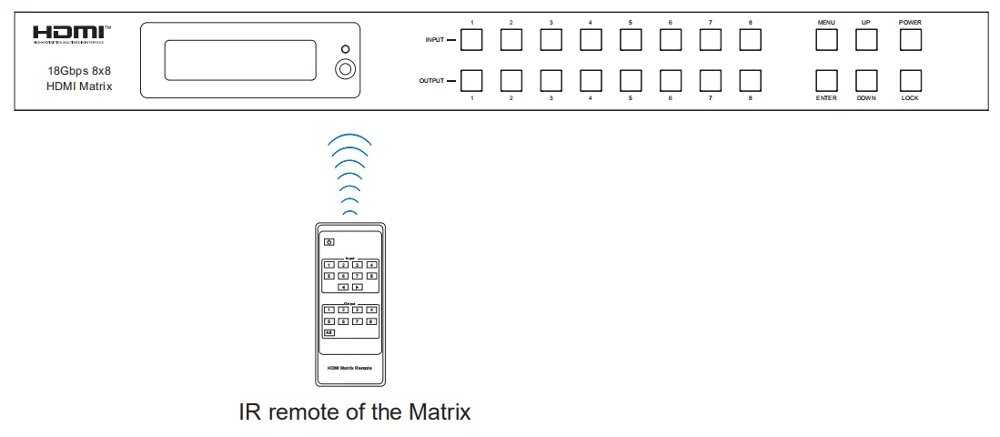

Описание пульта дистанционного управленияМатрица может быть выбрана входным и otput источником с помощью ИК-пульта. Существует два способа приема ИК-сигнала.Первый способ:ИК-окно принимает ИК-удаленный сигнал. При использовании ИК-пульта самое дальнее расстояние 7 метров и угол ± 45 °. Схема показана ниже:

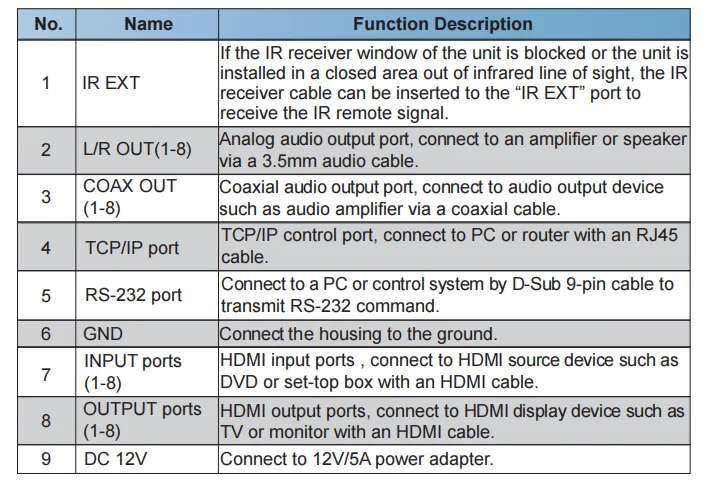

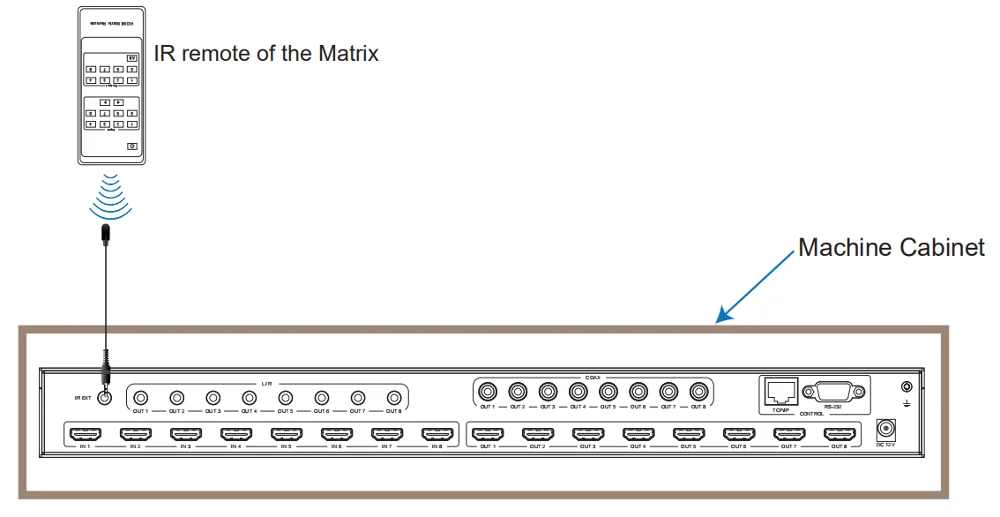

  Второй способ:Если окно ИК-приемника матрицы заблокировано или матрица установлена в закрытой области из инфракрасной линии зрения, кабель ИК-приемника может быть вставлен в порт «IR EXT», чтобы получить ИК-удаленный сигнал. Самое дальнее расстояние использования ИК-пульта составляет 7 метров, а ИК-пульт непосредственно обращен к ИК-головке приемника. Схема показана ниже.

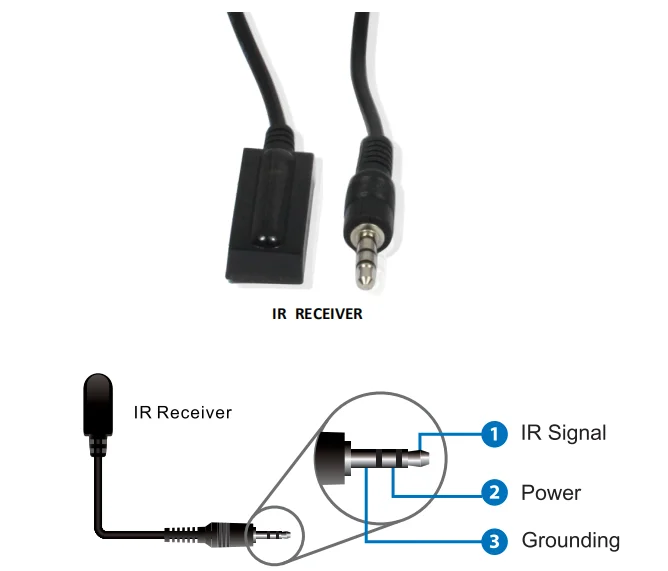

    Назначение ИК-кабеля


1. Управление EDID

Эта матрица имеет 21 фабрику, определяющую настройки EDID, 2 пользовательских режима EDID и 8 режимов копирования EDID. Вы можете выбрать определенный режим EDID или скопировать режим EDID для ввода порта с помощью кнопок передней панели, управления RS-232 или веб-графического интерфейса.Кнопка включения:На начальном oled-дисплее нажмите кнопку «Меню», чтобы войти в интерфейс настройки EDID, нажмите кнопку «вверх/вниз», чтобы выбрать требуемый EDID, и нажмите кнопку «Ввод». Появится запрос «Копировать на вход:». Затем нажмите кнопку «вверх/вниз», чтобы выбрать входной порт, который вам нужно установить, и нажмите кнопку «ENTER» снова, чтобы подтвердить эту операцию.Управление ASCII:Подключите матрицу к ПК с помощью последовательного кабеля, затем откройте инструмент последовательной команды на ПК, чтобы отправить команду ASCII «s edid in x от z!», чтобы установить EDID. Для получения подробной информации, пожалуйста, обратитесь к «EDID Setting» в списке команд ASCII «10. RS-232 Команда управления».Управление веб-графическим интерфейсом:Пожалуйста, проверьте управление EDID на «входной странице» 9. Веб GUI руководство пользователя».

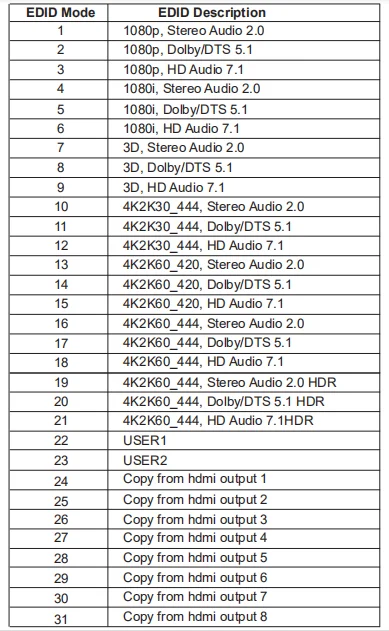

Указанный EDID список параметров продукта показан ниже:




2. Руководство пользователя веб-графического интерфейса

Матрица может управляться веб-графическим интерфейсом. Метод работы показан ниже:Шаг 1:Получите текущий IP адрес.По умолчанию ip-адрес 192.168.1.100. Вы можете получить текущий матричный ip-адрес двумя способами:Первый способ:Вы можете получить ip-адрес с помощью кнопок панели. На начальном oled-дисплее нажмите кнопку «Меню», чтобы войти в ip-интерфейс, затем нажмите кнопку «вверх/вниз», чтобы проверить текущий IP-адрес.


Второй способ:Вы можете получить ip-адрес с помощью ASCII управления. Отправьте команду «r ipconfig!» через ASCII командный инструмент, тогда вы получите отзывы, как показано ниже:

IP:192.168.62.109 на приведенном выше рисунке-это ip-адрес матрицы (ip-адрес является переменным, в зависимости от того, что возвращает конкретная машина).Дополнительные сведения об управлении ASCII см. В разделе «10.Команда управления ASCII».Шаг 2:Установите ip-адрес ПК в одном сегменте сети с матрицей.Шаг 3:Введите ip-адрес в ваш браузер на ПК, чтобы войти на страницу веб-графического интерфейса.



После входа на веб-страницу GUI появится страница входа, как показано ниже:
Выберите имя пользователя из списка и введите пароль. Пароли по умолчанию:
После ввода пароля нажмите кнопку «войти» и появится Следующая страница состояния.



☆ Статус страницаНа странице состояния представлена основная информация о установленной версии прошивки и настройках сети устройства.☆ Видео страница

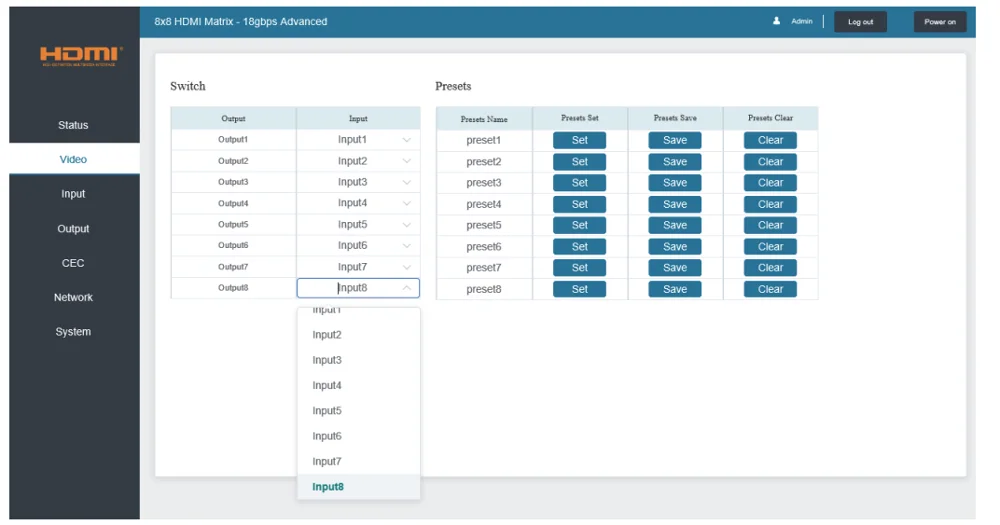

Вы можете выполнить следующие операции на странице видео:


①Выход:Выходной порт устройства тока. Вы можете выбрать источник сигнала для него.②Вход:Вы можете нажать в раскрывающемся меню, чтобы выбрать источник сигнала для соответствующегоВыходной порт.③Имя пресетов:Вы можете назвать текущее место с максимальной длиной 12 символов(Китайское имя не поддерживается).④Набор пресетов:Вы можете восстановить настройки последнего сохраненного аудио-видео матричного переключенияОтношения.⑤Пресеты сохранить:Вы можете сохранить связь между аудио-видео матрицей переключения.⑥Пресеты ясные:Вы можете очистить сохраненные отношения переключения аудио-видео матрицы.

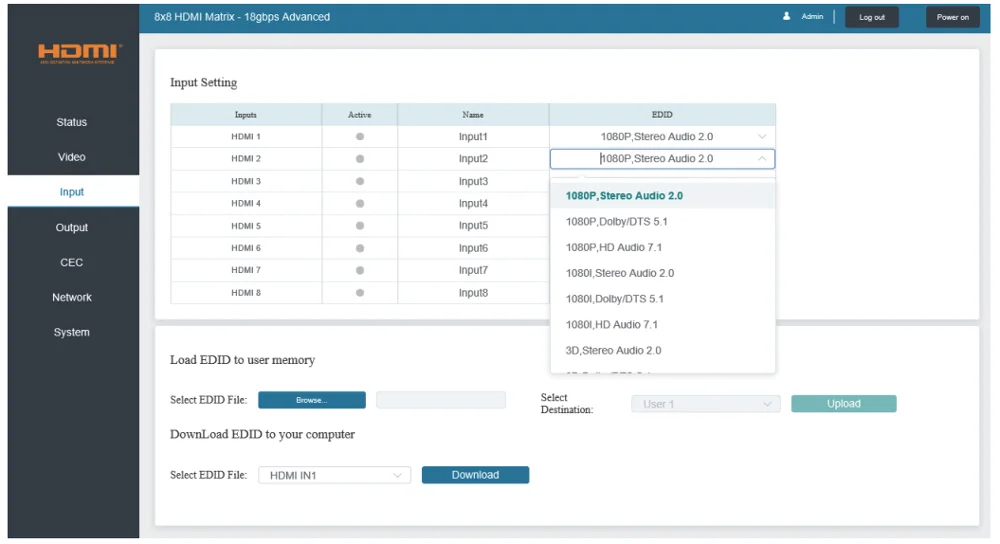

☆Input страница

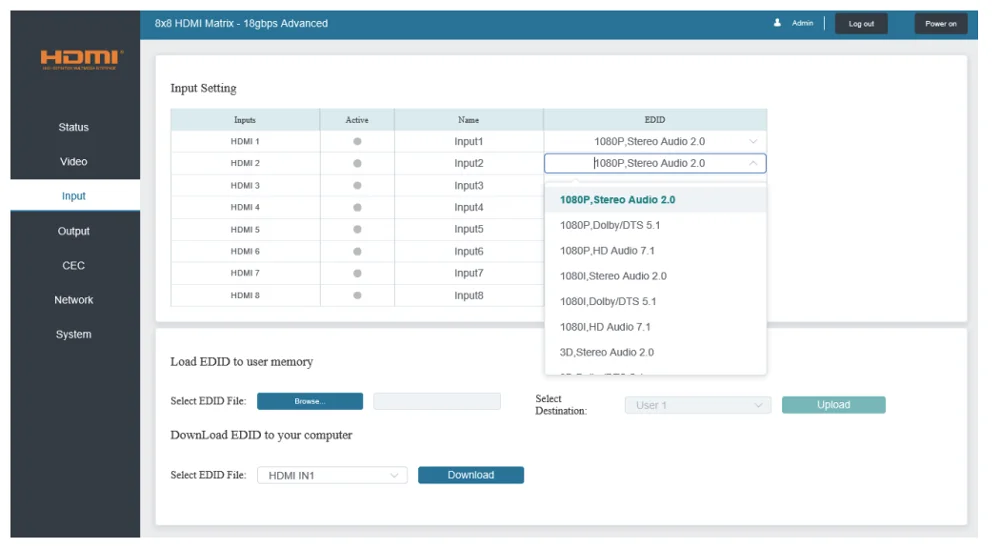

Вы можете выполнить следующие операции на странице ввода:


①Входы:Входной канал устройства.②Активный:Это указывает, подключен ли канал к источнику сигнала.③Название:Имя входного канала. Вы можете изменить его, введя соответствующее имя(Максимальная длина: 12 символов) в коробке ввода (китайское имя не поддерживается).④EDID:Вы можете установить EDID текущего канала. Конкретные операции выглядит следующим образом:

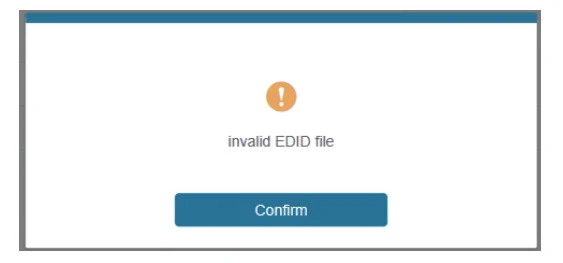

Набор EDID для пользователяНажмите кнопку «обзор», затем выберите Файл bin. Если вы выберете неправильный файл EDID, появится запрос, как показано на следующем рисунке:

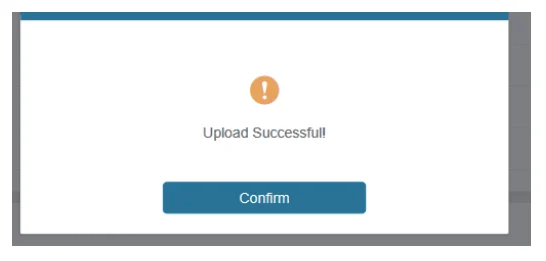

Убедитесь, что вы выбрали правильный файл, затем вы можете проверить имя выбранного файла. Выберите «Пользователь 1» или «пользователь 2», затем нажмите «загрузить». После успешной настройки, он подскажет следующее:


Загрузите EDID файл соответствующего входного каналаНажмите в раскрывающемся окне «Выберите EDID файл», чтобы выбрать соответствующий входной канал. Затем нажмите «загрузить», чтобы загрузить соответствующий EDID файл.



☆ Выход страница

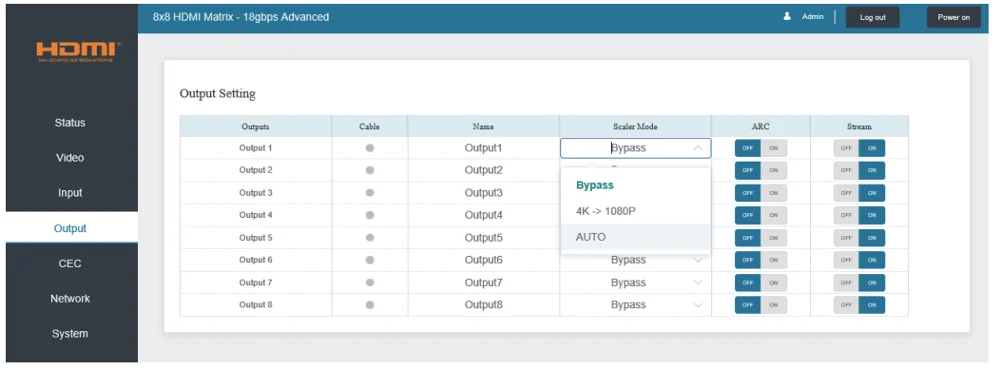

Вы можете выполнить следующие операции на странице вывода:


①Выходы:Выходной канал устройства.②Название:Имя выходного канала тока. Вы можете изменить его, введя соответствующийИмя (Максимальная длина: 12 символов) в коробке ввода (китайское имя не поддерживается).③Кабель:Это указывает на состояние подключения выходных портов. Когда выходной порт подключенНа дисплее показан зеленый цвет, в противном случае он показывает серый цвет.④Скалярный режим:Установите режим разрешения тока на выходе.⑤Дуга:Включение/выключение функции ARC.⑥Поток:Включите/выключите выходной поток.

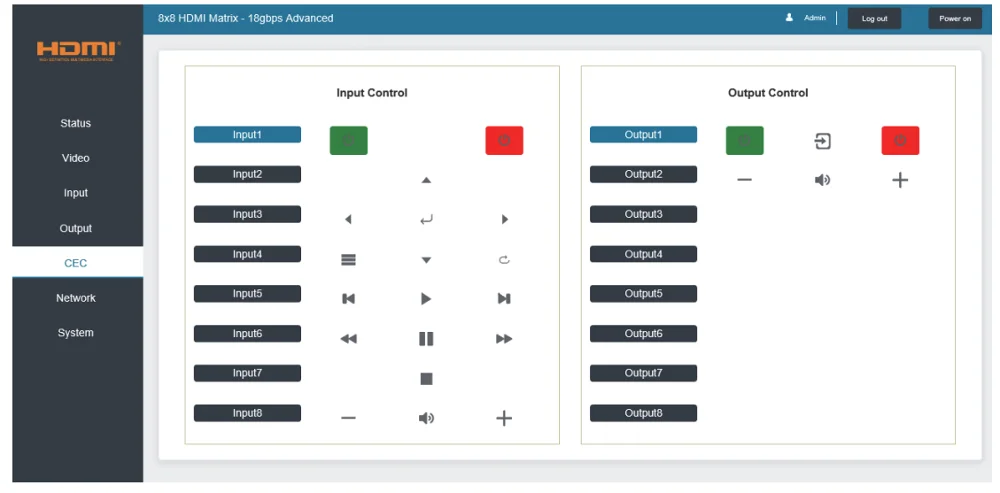

☆ CEC страница

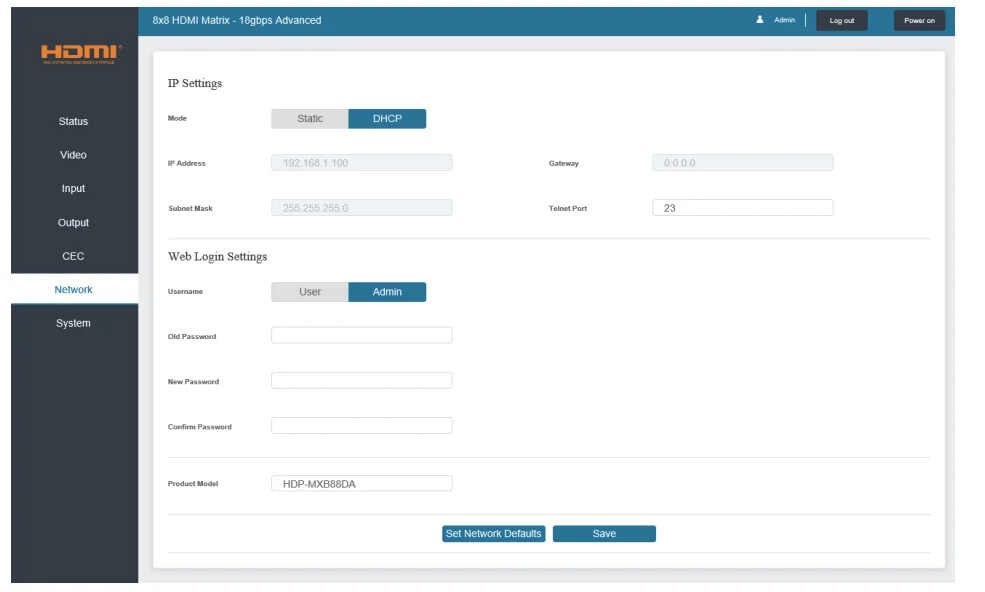

☆ Сети страница


☆ Системы страница



RS-232 управления

Продукт также поддерживает RS-232 контроль. Вам нужен серийный кабель с RS-232 штекерной головкой и разъемом USB DB9. RS-232 головка последовательного кабеля соединена с RS-232 контрольным портом с DB 9 в задней части матрицы, а usb-головка последовательного кабеля подключена к ПК. Метод подключения является следующим образом:




Затем откройте инструмент последовательной команды на ПК, чтобы отправить команду ASCII для управления матрицей.


Вы можете найти список команд ASCII о продукте в руководстве.
