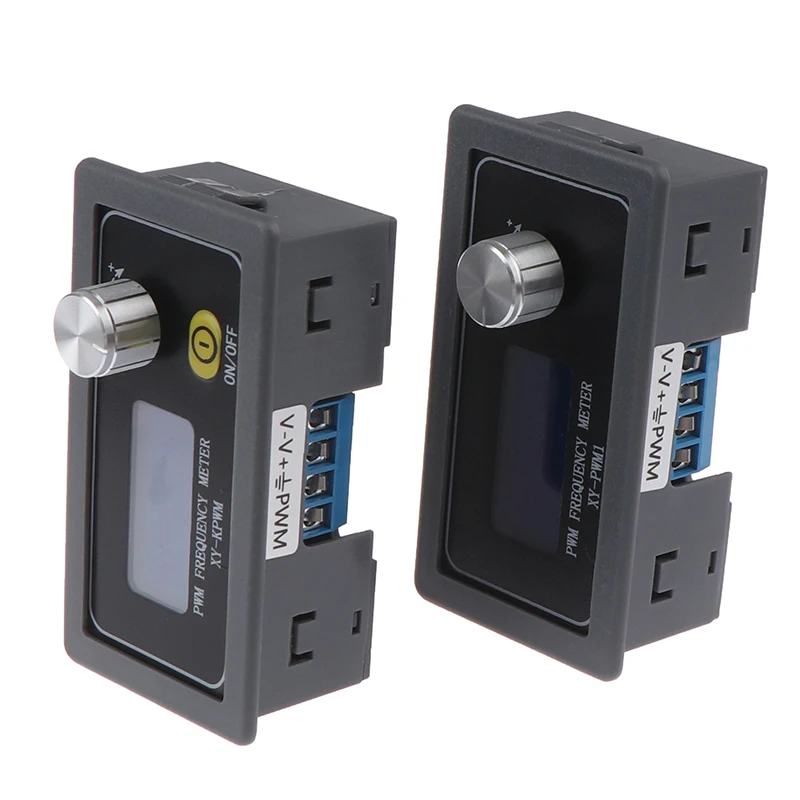

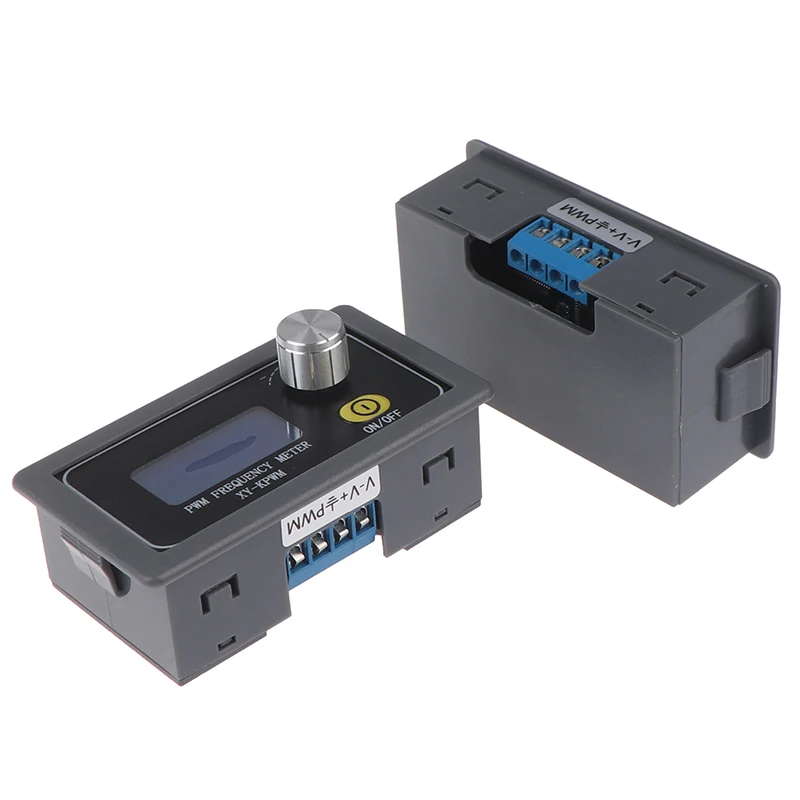

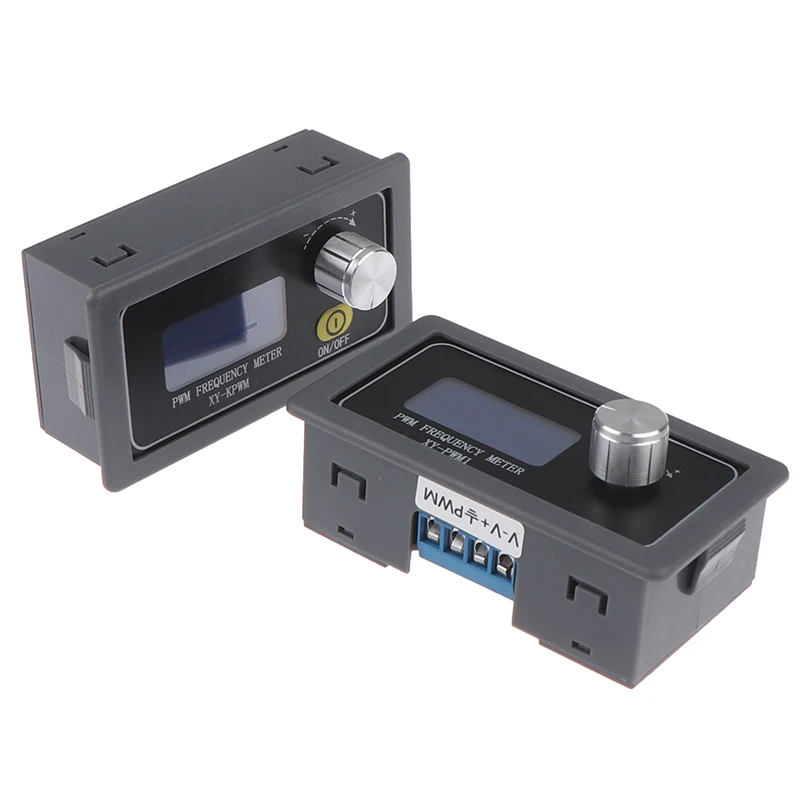

Генератор прямоугольного сигнала 1-150 кГц ШИМ-импульсный Частотный цикл рабочий

Особенности:
1>. С внешним корпусом

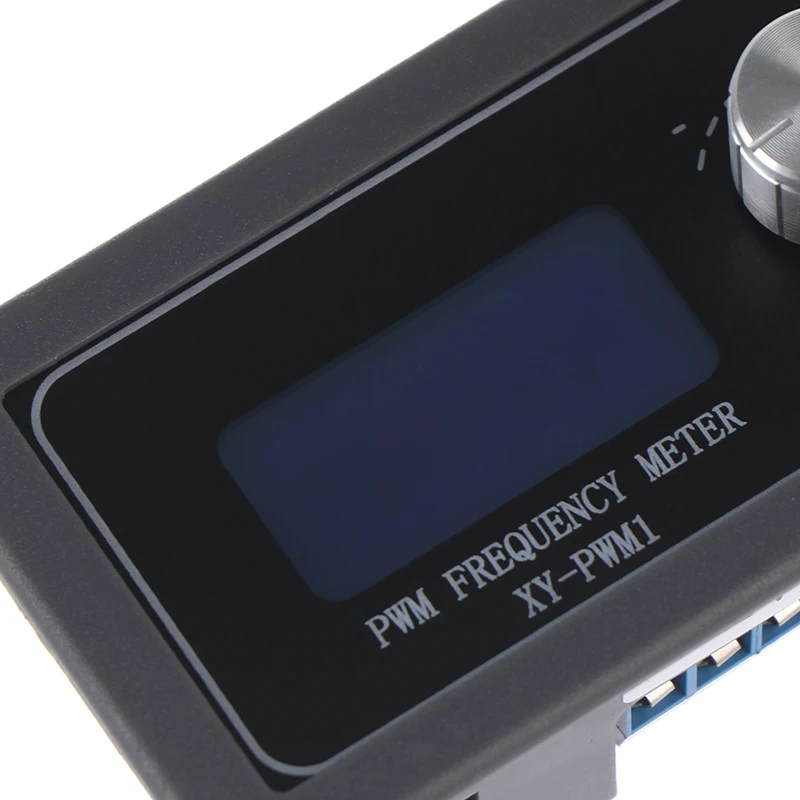

2>. ЖК-дисплей высокой четкости
3>. Поддержка UART
4>. Поддержка регулировки частоты
5>. Поддержка регулировки рабочего цикла
6>. Высокая точность обнаружения
7>. Поддержка функции отключения памяти
8>.1 канал ПВМ выход
9>. Двойной режим работы
10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы

Параметры:
1>. Название продукта: XY-PWM1 PWM генератор сигналов;
2>. Модель: XY-PWM1;
3>. Работа Напряжение: DC 3,3 V-30V;
4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц;
5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц;
6>. Точность частоты: 2%;
7>. Точность рабочего цикла: 1% при нормальном режиме;
8>. Точность рабочего цикла: 0.1% в точном режиме;
9>. Диапазон рабочего цикла: 0.00%-100%;
10>. Выходной ток: около 5-30 мА;
11>. Амплитуда выхода: то же, что и входное напряжение;
12>. Рабочая температура:-40 ℃ ~ 85 ℃;
13>. Рабочая влажность: 0% ~ 95% относительной влажности;
14>. Размер: 79*43*37 мм;

Диапазон частотного набора:
Существует два режима работы, поэтому он имеет два диапазона частот.
Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%.
Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%.
Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты.
Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим.
Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения.
Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре ..
Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц.
Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.
Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.
Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.

Например:
Дисплей '100 'означает частоту выхода PWM 100 Гц;
Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц;
Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц;
Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц;

Диапазон набора рабочего цикла:
Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла.

Используйте шаги:
1>. Подключение к источнику питания;
2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима;
3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя;
4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл;
5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры;
6>. Тест;
7>. Извлеките питание и Подключите нагрузку для использования модуля.

Применение:
1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;
2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;
3>. Генерирует регулируемые импульсы для использования MCU;
4>. Диммер;
5>. Регулятор скорости;

Посылка включает:
1 шт. квадратный генератор сигналов

Примечание:
Это выходной сигнал 1 канал ПВМ.
