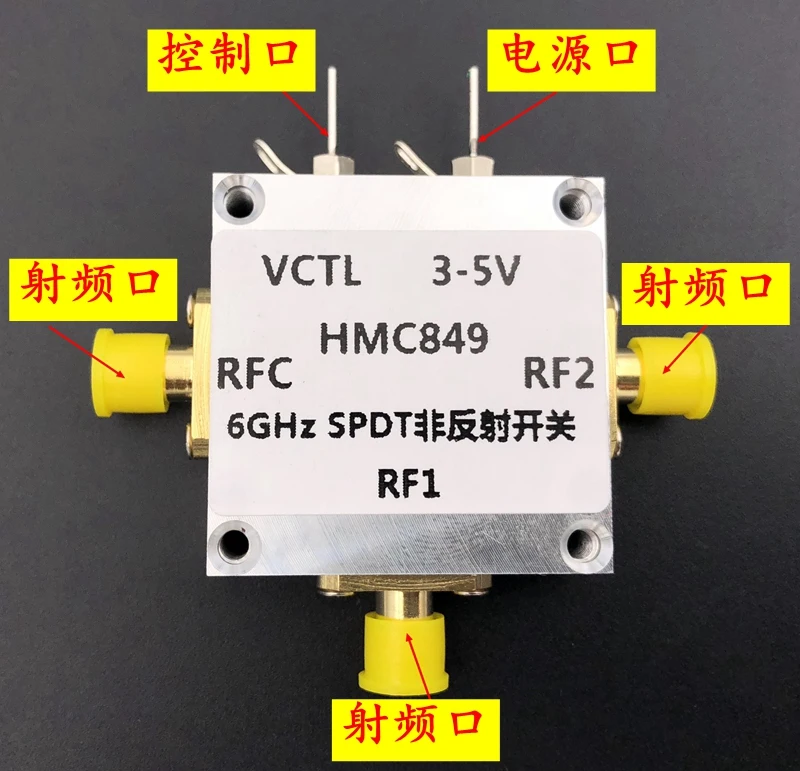

HMC849 высокоизоляционный переключатель постоянного тока до 6 ГГц Gaas pHEMT SPDT RF -

Описание

1. Параметры и характеристики чипа HMC849ALP4CE-это высокоизолированный неотражающий переключатель постоянного тока до 6 ГГц GaAs pHEMT SPDT с низкой стоимостью без свинца. Этот переключатель очень подходит для клетчатое/WiMAX/4G инфраструктура приложений, достигая 60 дБ изоляции, 0,8 дБ Низкая потеря вставки и + 52 дБм вход IP3. В самом высоком частотном диапазоне 5-6 ГГц WiMAX устройство имеет определенную возможность обработки энергии и дополнительно обеспечивает производительность точки сжатия P1dB + 31 dBm. Схема on-chip может осуществлять контроль 0/+ 3 в или 0/+ 5 В при низком токе постоянного тока. Входное напряжение (EN) устанавливается на логический высокий уровень, чтобы разместить переключатель в состоянии «полное выключение». 1. Изоляция: 60 дБ (подробности см. В измеренной кривой S21) 2. Одно положительное напряжение управления: 0/+ 3 В до + 5 В; 3. Вход IP3: + 52 дБм; 4. Неотражающий дизайн; 5. Статус "Full close"; 6. Сотовая/4G инфрастуктура; 7. WiMAX, WiBro и Фиксированная беспроводная связь; 8. Автомобильная телематическая система; 9. Мобильное радио; 10. Испытательное оборудование;

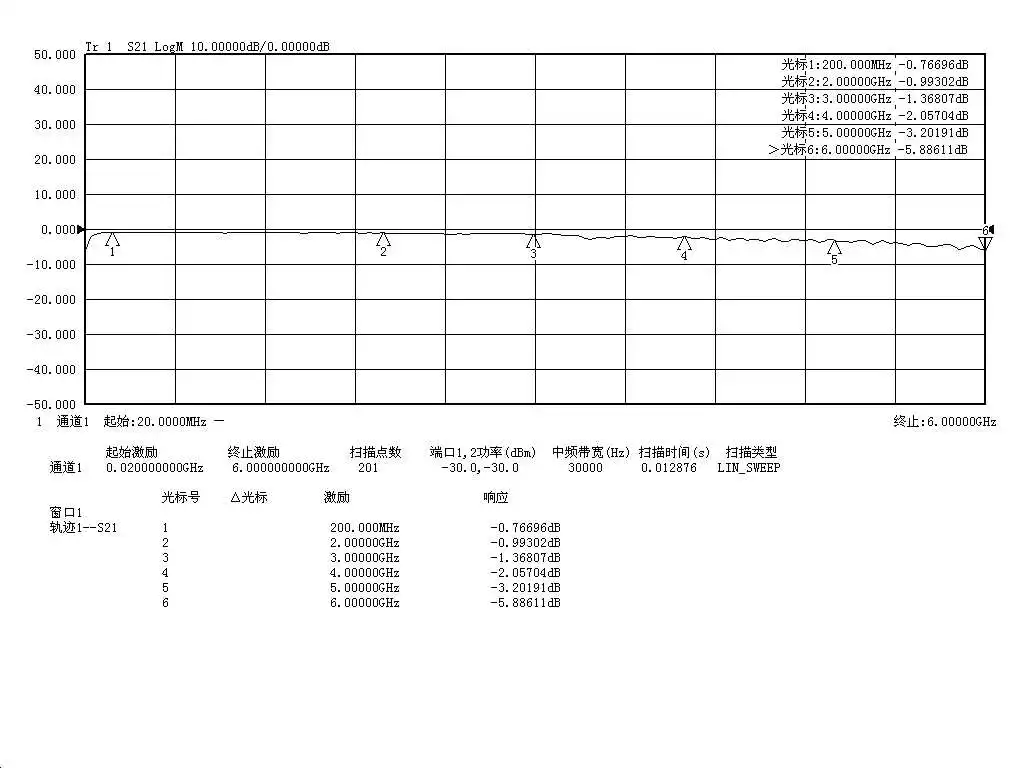

3. Измеренные параметры S21 (измеренные параметры векторного сетевого анализатора AV3656B) 1. Измерение вносимых потерь

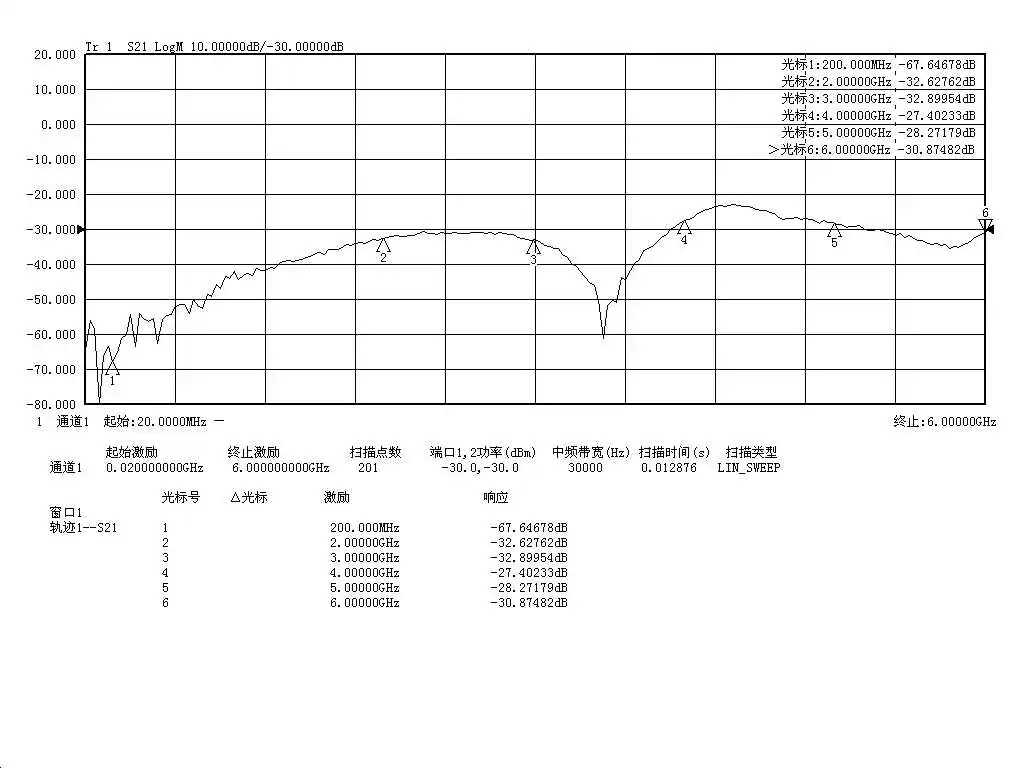

2. Измерение изоляции
