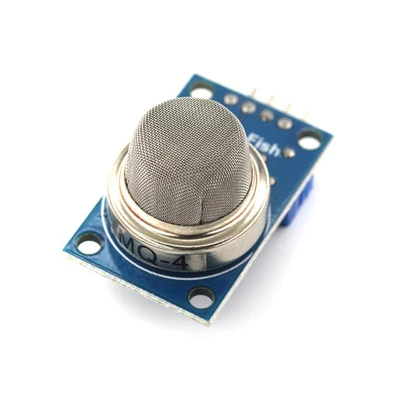

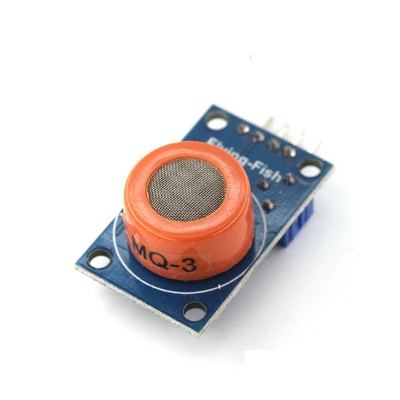

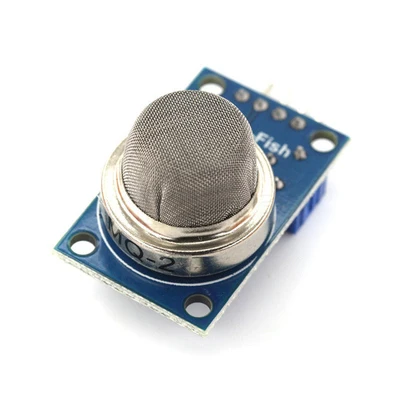

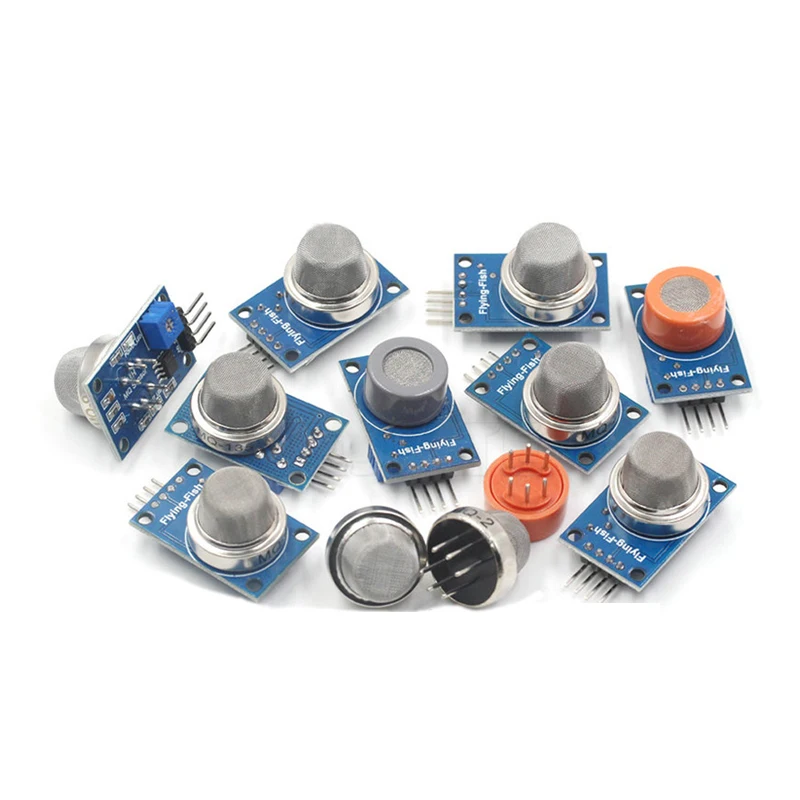

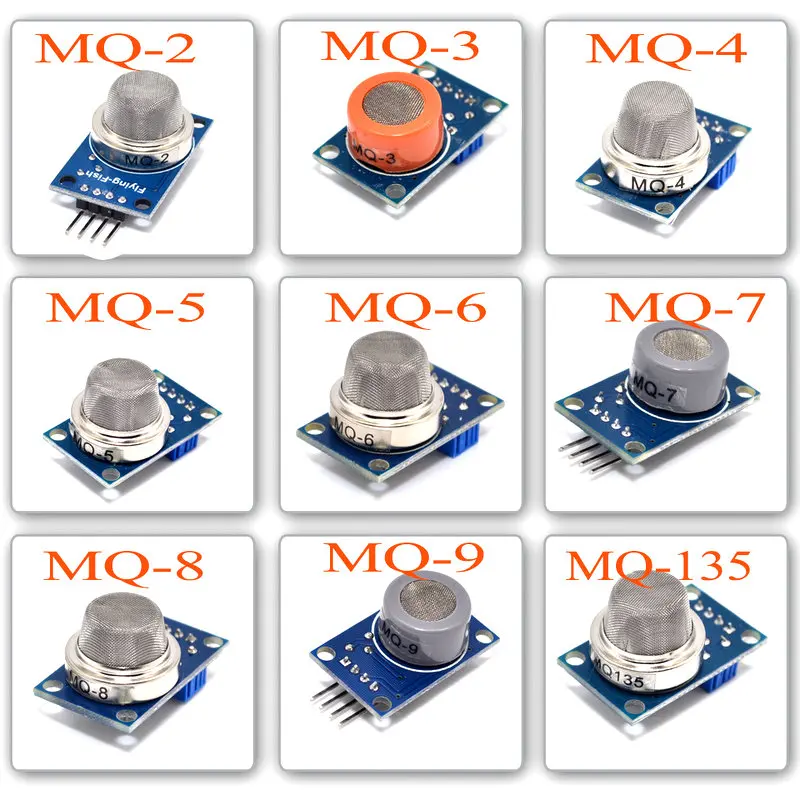

MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 детектор дыма метана сжиженный газ Сенсор модуль для

[Заявление] Эта процедура используется только для изучения и ознакомления, пожалуйста, укажите авторское право и авторскую информацию!
Оцинкованная проволока/
/Стальная проволока
Примечание: 1, когда измеренная концентрация больше установленной плотности, выход одночипового порта IO низкий
Оцинкованная проволока/
# Включая/файлы библиотеки
# Define uchar unsigned char/макроопределение unsigned char
# Define uint unsigned int/макроопределение unsigned int
/Стальная проволока
Определения ввода/вывода
Оцинкованная проволока/
Светодиодный sbit = P1 ^ 0; /Определите порт первого микроконтроллера P1 (ie P1.0), чтобы указать конец
Sbit DOUT = P2 ^ 0; /Определите микроконтроллер P2 port first one (ie P2.0) как входной датчик
/Стальная проволока
Функция задержки
Оцинкованная проволока/
Задержка пустоты () /процедура задержки
{
Uchar m, n, s;
Для (m = 20; m> 0; m --)
Для (n = 20; n> 0; n --)
Для (s = 248; s> 0; s --);
}
/Стальная проволока
Основная функция
Оцинкованная проволока/
Void main ()
{
В то время как (1) /бесконечная петля
{
Светодиодный = 1; /выключение P1.0
Если (DOUT = 0) /когда концентрация выше установленного значения, реализация Con
{
Задержка (); /задержка помех
Если (DOUT = 0) /определить концентрацию выше установленного значения, реализация Con
{
Светодиодный индикатор = 0; /P1.0
}
}
}
}
/Стальная проволока
Конец
Оцинкованная проволока/

MQ-135 Обзор продукта:
С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала.
Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO.
TTL Выходной допустимый сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
Аналоговое выходное напряжение с более высокой концентрацией более высокого напряжения
Есть четыре винтовых отверстия для легкого позиционирования.
Имеет долгий срок службы и надежную стабильность
Характеристика быстрого реагирования и восстановления
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в

Специальное примечание:

После того, как датчик приведен в действие, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.

MQ135 Датчик газа чувствительный материал, используемый в чистом воздухе, низкая проводимость Оксида Олова (SnO2). При наличии в окружающей среде датчика загрязнения газа, датчик проводимости с увеличением загрязнения воздуха в концентрации газа увеличивается. Использование простой схемы может преобразовать изменение проводимости концентрации газа, соответствующего выходному сигналу.
MQ135 аммиачный газовый датчик, сульфид, бензиновый пар высокой чувствительности, дым и другие вредные мониторинг также будут идеальными. Датчик может обнаруживать различные вредные газы, это недорогие датчики для различных применений.

Применение:
Используется для домашних и заводских устройств мониторинга утечки газа, подходит для сжиженного нефтяного газа, Бутана, пропана, метана, дыма и т. д.
