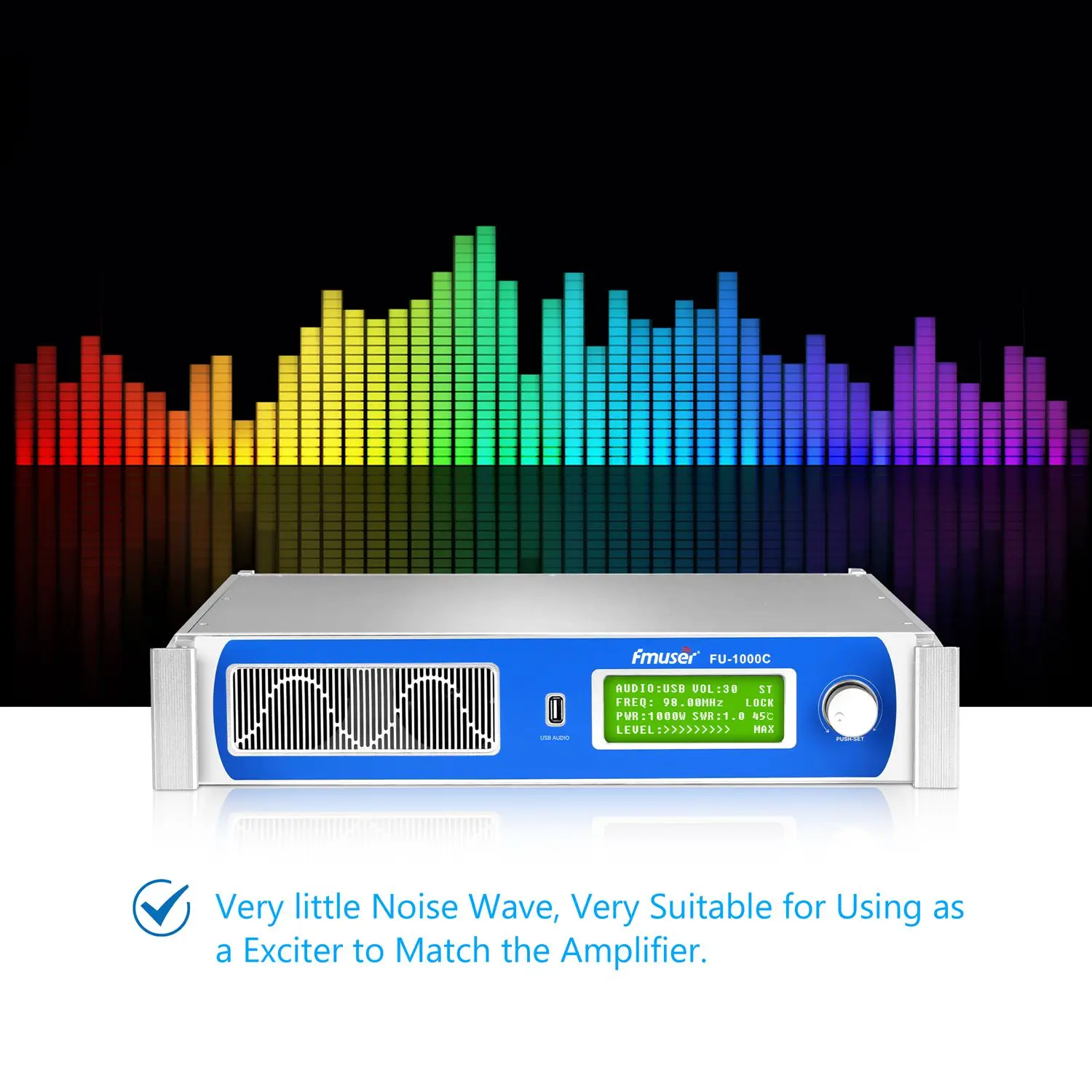

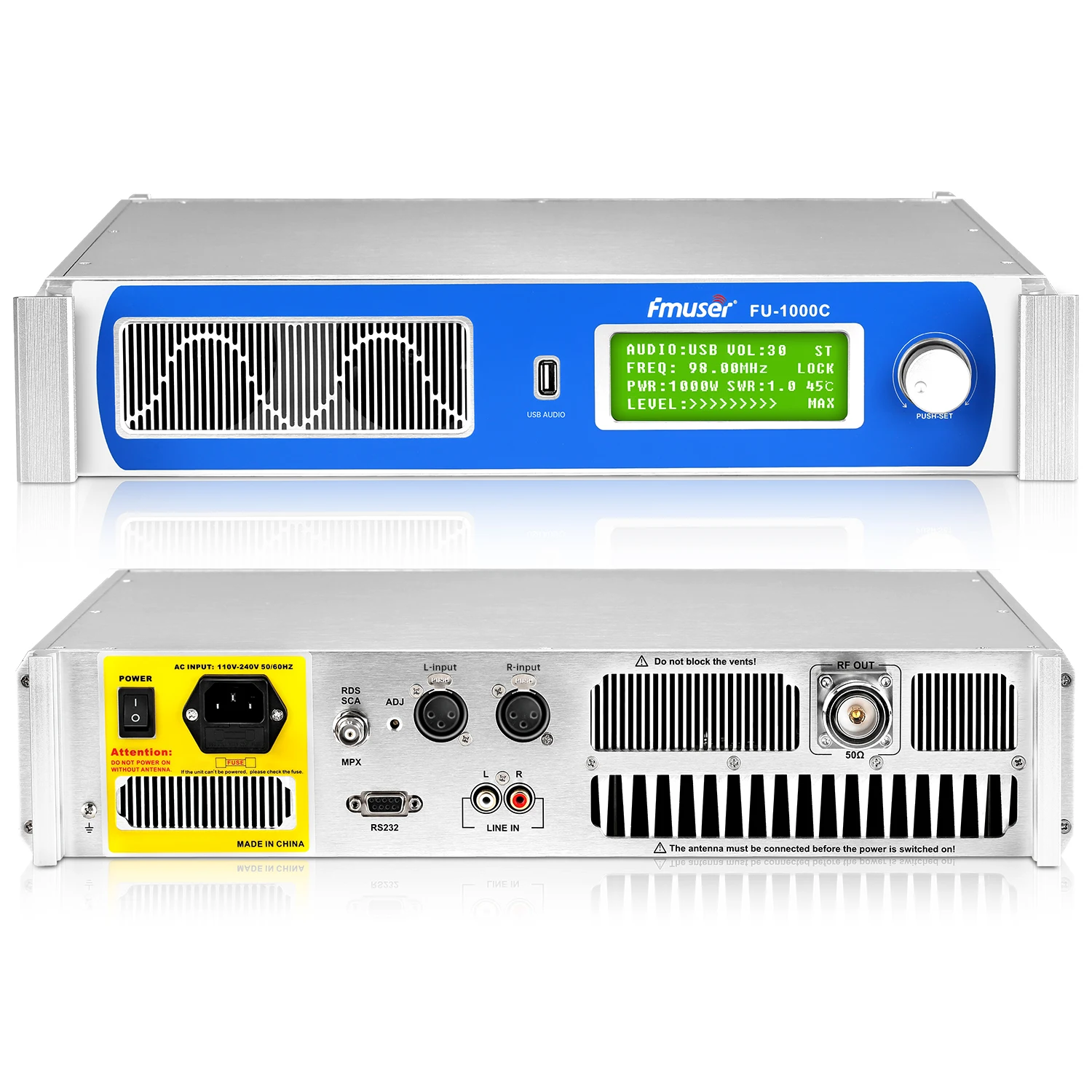

FM-радиопередатчик FU-1000c 1000 Вт 87-108 МГц недорогая экономичная радиостанция

• FU-1000c 1000 Вт FM РАДИОВЕЩАТЕЛЬНЫЙ ПЕРЕДАТЧИК 87-108 МГц дешевая экономичная радиостанция с кабелем и антенной Four Bay DV2 Kit + кодировщик RDS

• Характеристики:

  Электрический индекс

  Модуляция: частотная модуляция

  Стабилизация частоты
  Метод: фазовая Блокировка PLL
  Петля

  Номинальная передача
  Частота: 87 МГц-108 МГц
  (Другие частоты можно настроить)

  Отклонение частоты ± 75 Гц

  Частота lThe
  Шаговое значение: 50 кГц

  Выход lThe
  Импеданс: 50 Ω

  Выход lRF
  Разъем: L29-K или другой
  Указанный разъем

  Выход lThe RF
  Мощность: 0 -1000 Вт, плавная регулировка

  Выход lThe
  Отклонение мощности: ± 10 Вт

  LRF
  Эффективность:> 75%

  Частота lPilot
  Отклонение: ± 0,1 Гц

  Гармоническое излучение
  Подавление:< -70 дБ

  Внутренний остаток
  Волновое излучение:< -70 дБ

  Высокий темпоральный
  Гармоническое излучение:< -65
  ДБ

  Lпаразитная модуляция
  Шум:< -50 дБ




  Звуковой индекс

  Вход lAudio
  Интерфейс: XLR / USB / RCA

  Вход lAudio
  Уровень:< 15 ДБВ

  LSign шум
  Соотношение: ≥ 70
  ДБ (1 кГц, 100% модуляция)

  LStereo
  Разделение: ≥ 60 дБ
  (L→R, R→L)

  Искажение: ≤ 0.02%
  (30 Гц-15000 Гц, 100% модуляция)

  Частотный диапазон: 50 - 15000 Гц

  Предварительная нагрузка lAudio: 0 μs / 50 μs / 75 μs
  Опционально

  Левый и
  Разница уровня правого канала: ≤ 0,05
  ДБ (100% модуляция)




  Физический индекс

  Размер шасси
  : 2U (длина 530 мм × ширина 340
  Мм × высота 100 мм)

  Размер шасси: 2U (длина 20,8 дюйма × ширина 13,3)
  Дюйм × высота 4 дюйма)

  Вес машины: 10 кг

  Вес машины: 22 фунта

  Теплоотдача
  Режим: воздушное охлаждение

  Стандарт шасси: 19 дюймов




  Другой индекс

  Внешний контроль
  Интерфейс: RS232

  Защита lThe
  Режим: высокая температура и
  Поддерживается высокая защита КСВ




  Рабочая среда

  Относительная влажность:< 95%

  Высота:< 4500 м

  Источник питания
  Напряжение: 100 В-240 В переменного тока
  /50 Гц

  Эмбиент lRun
  Температура:-10 ° C - + 45 °C

  Максимальная мощность
  Потребление: 1500 Вт




Объяснение имени номера

1 разъем источника питания постоянного тока 12 В. Подробности см. В разделе 3,3.

2 разъема Ethernet RJ-45.

Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к коммутатору Ethernet, маршрутизатору или розетке.

Управление Ethernet включает внутренний веб-сайт (обозначается как «Порт 2») и два независимых настраиваемых пользователем порта общего назначения (обозначаются как «порт 3» и «порт 4») предназначен для дистанционного управления через протокол TCP или UDP.

Кодировщик также работает без подключения кабеля.

3 USB

Разъем USB стандартного типа B. Этот порт обозначается как «Порт 1».

Используйте USB для начальной настройки кодировщика или для локального управления.

Кодировщик также работает без подключения кабеля.

4 выхода BNC

Выход сигнала RDS на передатчик, модулируемый на субносителе 57 кгц.

Если петля/боковой переключатель установлен в положение петли, выход представляет собой сумму сигнала RDS и сигнала, подаваемого на входной разъем BNC.

5 входов BNC

Дополнительный вход для синхронизации с пилотным тоном или для смешивания сигнала RDS с существующим сигналом модуляции.

6 петель/сторона

Позволяет добавлять входной сигнал к выходному сигналу.

7 GPIO

Дополнительные логические входы для прямого управления некоторыми услугами RDS (TA, программа).

Антенна DV2

Посылка входит:

1*1000 Вт fm-передатчик
4 * дипольная антенна DV2

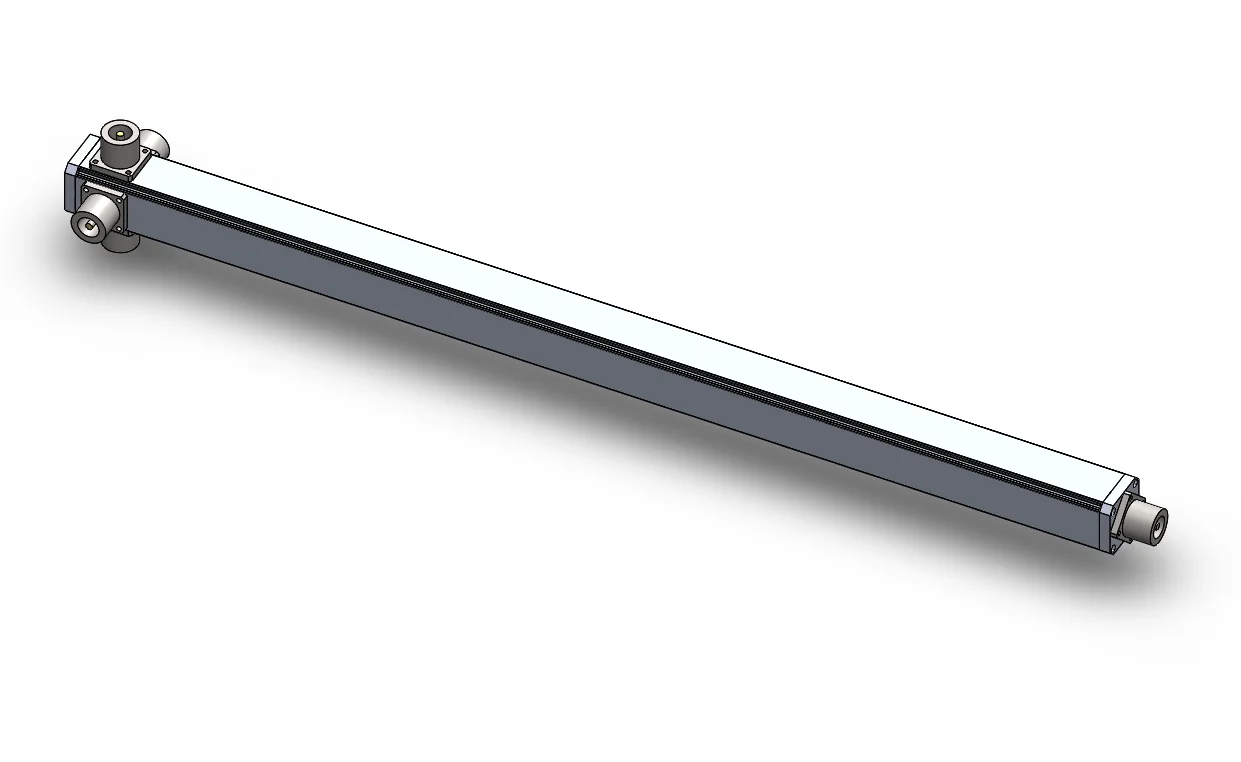

1 * разделитель питания с переходными кабелями

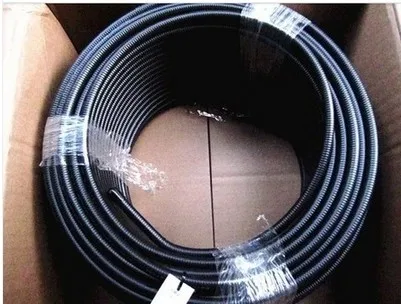

1*30 метров Кабель с разъемом
1 аудиокабель

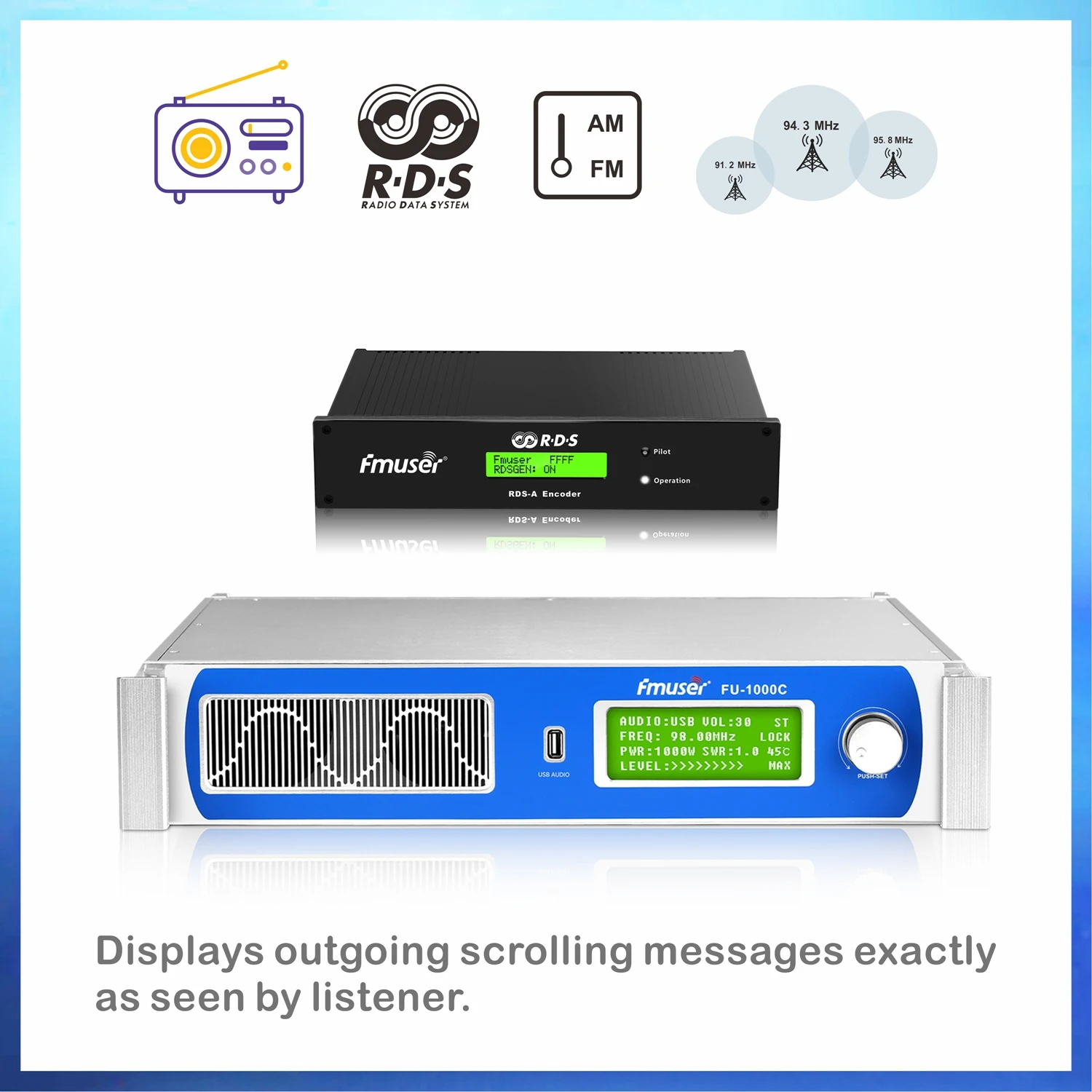

1 * RDS-A кодировщик с кабелем
