FY6600 60 МГц 50 МГц 30 МГц FeelTech DDS двухканальный генератор произвольной формы

Описание товара:
-Двухканальная функция серии FY6600/генератор произвольной формы-это набор функциональных генераторов сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчики и частотный метр и другие функции с высокой производительностью, экономичный, многофункциональный генератор сигналов. Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу. Использовать rs не нужно тратить много времени, чтобы узнать и ознакомиться с работой инструмента, вы можете быть квалифицированным использованием. Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.
-Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Технология поверхностного монтажа улучшает помехи и срок службы. Из-за связи с обширными пользователями и полного понимания практики пользователей, мы рассматриваем требования пользователей как наиболее важный фактор в R & D. Постоянно инновации и прослушивание предложений пользователей, мы стараемся предлагать клиентам лучшие продукты с более высокой производительностью затрат.

Основные характеристики:
-Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.

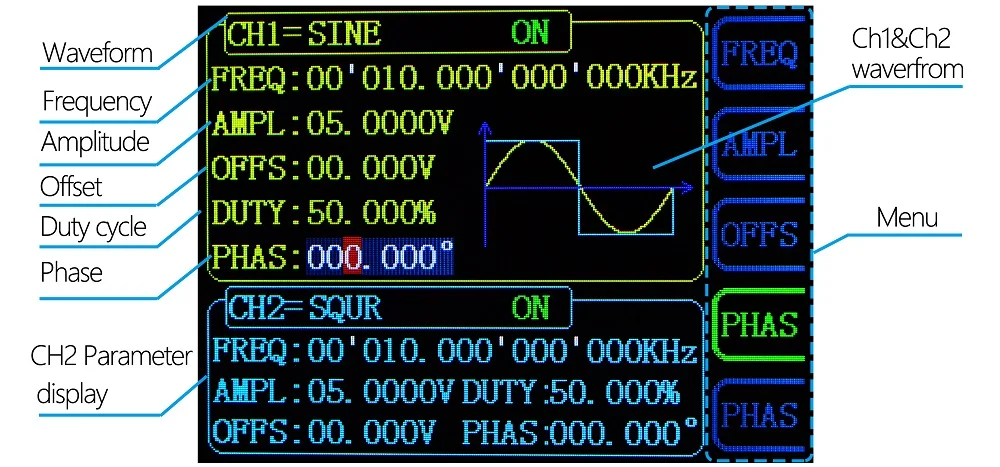

-2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 Разрешение, отображение параметров и графикой из двух каналов в одно и то же время.
-В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота образцов 250MSa/s, 14 бит вертикального разрешения.
-Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 10 в), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
-Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
-Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Щетка с двойным Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.
-Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, контроль напряжения ling рабочий цикл и ШИМ модуляции.
-Функция Burst Output: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
-Функция счетчика частоты 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
-Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
-Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
-Функция синхронизации каналов: поддержка копирования сигналов и копирования состояния между каналами.
-Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
-Точно Регулировка фаз двух каналов, точность может быть 0,1 °.
-Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон 0 ~ 20Vpp.
-Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.
- -10 В ~ + 10 В постоянного тока функция смещения. Разрешение 0,01 в.
-Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.

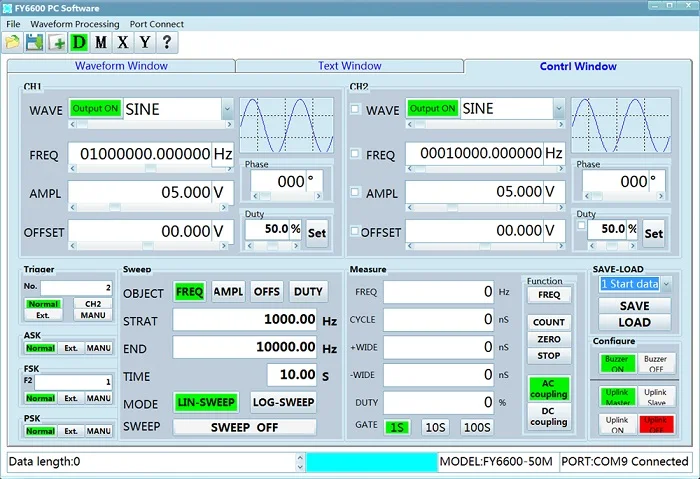

-Функция общения: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
-Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.

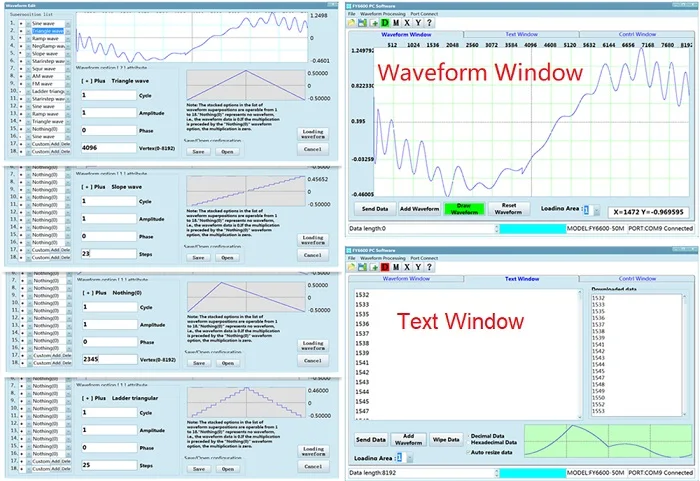

-Обеспечивает мощное программное обеспечение PC для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы ПК, которая включена в пользовательский CD-диск.
-Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.
-Можно выбрать нашу серию FYA2000S или серии FPA1000 powe

Технические характеристики:
Если не указано, все спецификации могут быть гарантированы, если выполнены следующие два условия.
Генератор прошел самопроверку.
Генератор работает непрерывно не менее 30 минут при указанной температуре (18 ℃ ~ 28 ℃).
Все характеристики гарантированы, если только они не обозначены «типичными»
-Режим: FY6600-30M
-Диапазон частот синусоидальной волны:0 ~ 30 МГц; 0 ~ 50 МГц; 0 ~ 60 МГц на выбор
-Частотный диапазон квадратных волн: 0 ~ 25 МГц
-Диапазон частот треугольной волны: 0 ~ 10 МГц
-Диапазон частоты импульсной волны: 0 ~ 10 МГц
-Диапазон цифровой волны TTL: 0 ~ 10 МГц
-Частотный диапазон произвольной волны: 0 ~ 10 МГц
-Минимальная ширина импульса: 20 нс (минимальная ширина всех моделей импульсной волны может достигать 20 нс)
-Минимальное разрешение на всех частотных диапазонах: 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).
-Точность: ± 20ppm
-Стабильность: ± 1ppm/ 3 часа

Характеристики формы волны:
-Формы волны: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, трапециевидный-Пульс, Синк-Пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы сигнала.
-Нелетучее хранение: может хранить 64 произвольных формы сигналов, определенных пользователем (8K 14 бит) * 64
-Длина волны: 8192 точек * 14 бит
-Частота дискретизации: 250MSA/s
-Вертикальное разрешение: 14 бит
-Синус: гармоническое подавление: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц);
Общее гармоническое искажение:<0.5% (20 Гц ~ 20 кГц, 0dBm)
-Квадрат: время подъема/падения: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Рабочий цикл: 0.1% ~ 99.9% (разрешение 0.1%)
-Пилообразный сигнал: линейность:>99% (0,01 Гц ~ 10 кГц)

Выходные характеристики:
-Амплитуда (VPP): частота ≤ 10 МГц: 1mVpp ~ 20VPP; 10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10VPP;
-Частота> 20 МГц: 1mVpp ~ 5Vpp;
-Разрешение: 1 мВ
-Амплитудная стабильность: ± 0.5%/ 5 часов
-Амплитудная Плоскостность: ± 2.5%(<10 МГц);± 5%(>10 МГц);

Сигнал на выходе:
-Сопротивление: 50Ω ± 10% (Типичный)
-Защита: все каналы могут работать более 60 секунд, когда нагрузка коротка.

Смещение постоянного тока:
-Офсетная печать диапазон: Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V;
-Разрешение смещения: 1 мВ

Характеристика фазы:
-Диапазон фаз: 0 ~ 359,9 °
Трехфазный Разрешение: 0,1 °

TTL выход:
-Амплитуда уровня TTL:>3Vpp
-Вентилятор:>8 TTL нагрузка
-Время подъема/падения: ≤ 10 нс

CMOS выход:
-Низкое электро уровне по уровню поверхности: <0,3 V
-Высокая электрический уровень: 1V ~ 10V
-Время подъема/падения: ≤ 18 нс

Внешние измерения:
-Частота функций, период, ширина положительного/отрицательного импульса, рабочий цикл
-Диапазон входного напряжения: 1Vpp ~ 20Vpp
-Частотометра: Разрешение: 0,01 Гц (время ворот = 100S)
Диапазон: 0,01 Гц ~ 100 МГц
Чувствительность: задвижка: время 3 класса (1S, 10S, 100S) регулируется
-Счетчик: Диапазон: 0-4294967295
Муфта: DC, AC
Режим работы: руководство
-Период: Диапазон измерения: 5ns ~ 20s: измерение соединения постоянного тока
-Ширина импульса: Диапазон измерения: 0ns ~ 20s
Разрешение: 5ns
-Рабочий цикл: диапазон (дисплей):0% ~ 100%

Развертка:
-Несущая форма сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
-Тип развертки: линейный или логарифм
-Направление развертки: вверх, вниз и направленность круглого хода;
-Развертки объектов: частота, амплитуда, смещение, рабочий цикл
-Время подметания: 0,01 S ~ 999,99 S/шаг
-Диапазон установки: начальное положение и положение отделки могут быть установлены произвольно.
-Диапазон развертки: определяется параметрами.

VCO (выход управления напряжением):
-Диапазон сигнала модуляции на входе: 0 ~ 5 В
-Диапазон частот сигнала VCO: 0-1000 Гц
-Объект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.
-Специальная функция VCO: может амплитудно-модулировать (AM) или частотно-модулировать (FM) внешним аналоговым сигналом.

Модуляция:
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма несущего сигнала: синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)
-AM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Глубина: от 0% до 100%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
-FM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
-PM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
-Спросить
Источник: внутренний (CH2), внешний (ASK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц
-FSK
Источник: внутренний (CH2), внешний (FSK IN Port), ручной
Модулирующая Форма волны: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц
-PSK
Источник: внутренний (CH2), внешний (PSK в порту), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц

Функция разрыва:
-Несущая форма сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
-Количество лопастей: 1 ~ 1048575
-Источник запуска: ручной, внутренний, внешний (AC/DC)

Общие характеристики:
-Дисплей: Тип: 2,4 дюймов, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.
-Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для значения по умолчанию)

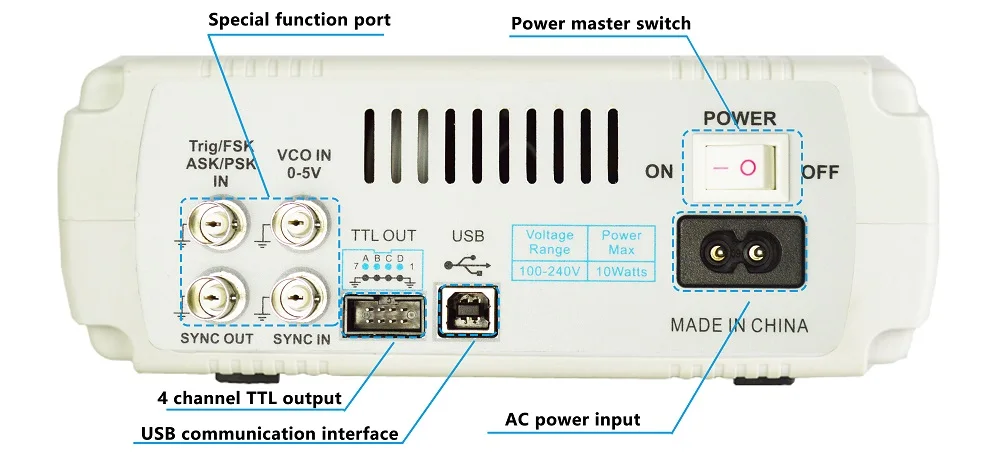

-Интерфейс: Тип: USB к последовательному интерфейсу
Протокол: режим командной строки, обеспечивающий протоколы связи.
Скорость связи: 9600bps (промышленный стандарт)
-Мощность: Диапазон напряжения: AC100V ~ 240V
-Описание: SMD, LSI, надежный и прочный
-Зуммер: можно включить/выключить, установив.

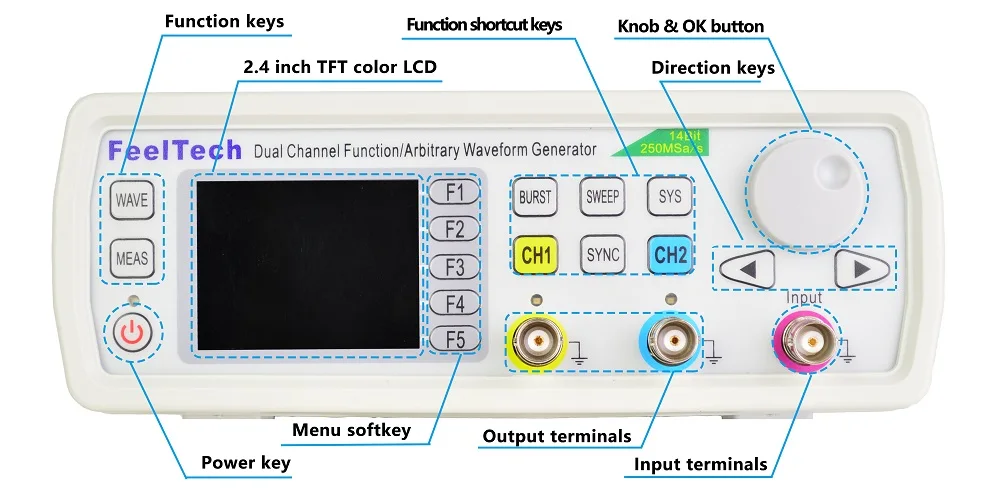

-Кнопки управления и ручка непрерывно.
-Окружающая среда: температура. : 0 ~ 40 ℃, влажность:<80%

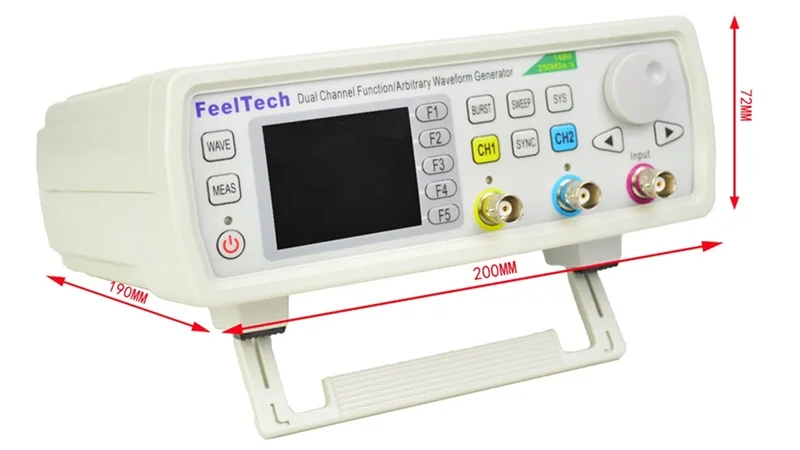

-Размер: 200 мм * 190 мм * 90 мм (Д * Ш * В)
-Вес: 850 г
-Размер посылка: 25 см * 21 см * 10 см (Д * Ш * В)
-Посылка Вес: 0,98 кг (главный двигатель, аксессуары и другие упаковочные материалы)

Генератор сигналов серии FY6600 может не только использоваться самостоятельно, но и через последовательный контроль портов, открытый протокол связи, ПК программное обеспечение бесплатно. Программное обеспечение имеет функциональные окна формы волны, текстовое окно и Окно управления, а простой и понятный интерфейс работы значительно улучшает пользовательский опыт работы.

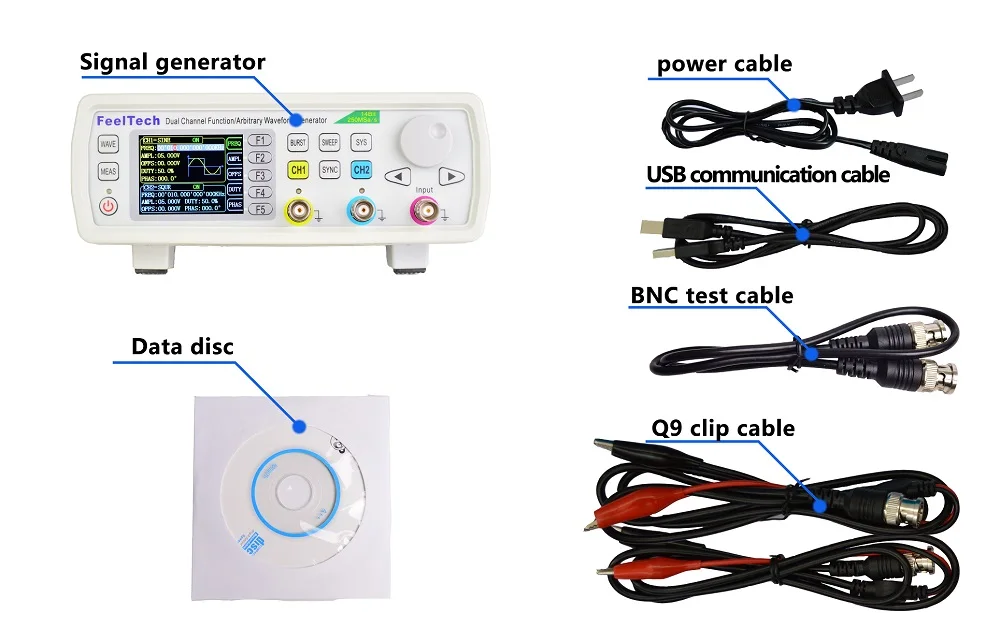

Посылка:
-1 генератор сигналов DDS
-1 х Кабель питания
-1 usb-кабель для передачи данных
-2 x bnc-кабель (выходной кабель сигнала)
-1 x BNC-BNC кабель (выходной кабель сигнала)
-1 CD (содержит руководство пользователя и программное обеспечение для ПК)
-1 гарантийный талон

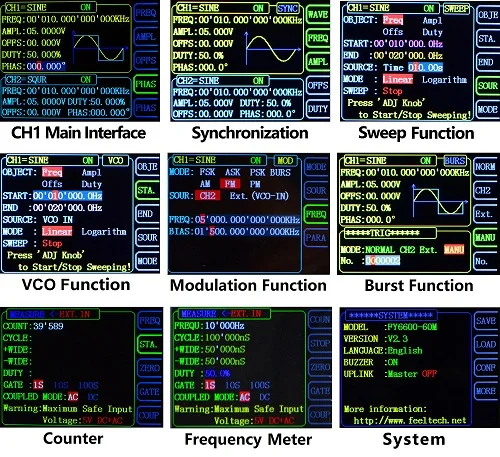

Детальное фото
