Радиоприемник малахит 3 5 дюйма 50-200 м 4-2 ГГц | Электроника

1.10c-это обновленная версия 1.10b, которая обновляется следующим образом

● Улучшенный графический дисплей спектра
● Улучшенная оптимизация алгоритма, Улучшенная скорость отображения
● Добавлена возможность определения типа активации-одним или тремя кликами. Если PD15 (штифт 7 забронированного поля) открыт, активация выполняется одним щелчком.; Если этот штифт закрыт на обычный провод, Затем включается тремя щелчками
● Улучшенное жесткое меню
● Изменена индикация батареи-напряжение отображается сверху на картинке
● Добавлена возможность управления пользовательским оборудованием с помощью дискретного signal-PD14 (pin 8 в поле резервации)
● Кнопка переключения аудиовыхода была добавлена в жесткое меню. Он дублирует переключение вывода звука. Сделано по запросу пользователей.
● Режимы SAM-U и SAM-L

Прошивка 1.10C 50 кГц-2000 МГц Малахитовый SDR радио DSP SDR приемник 3,5 "сенсорный экран

Особенности более широкой частоты, декодирования CW и других функций. (Примечание: 200-400Mhz был скрыт автором, не может wrooking)

Описание параметров продукта:

1) радио построено на основе принципа SDR, и функция определяется загруженным программным обеспечением.
2) Диапазон частот от 50 кГц до 200 мгн и от 400 МГц до 2 ГГц
3) Все типы аналоговой модуляции: AM, SSB (LSB USB), CW, NFM, WFM,
4) мощные функции: Переменная ширина фильтра, адаптивный подавитель шума, подавитель порогового шума,
Помехи (AGC_Equalizer.
5) Используйте полностью функциональный чип msi001
6) применяется мощный stm32h743 с тактовой частотой 480 МГц.
7) 3,5 дюйма IPS дисплей сенсорный экран.
8) имеется встроенный UHF.
9) Управляйте 2 кодера с кнопками и сенсорным экраном.
10) Встроенный аккумулятор также может питаться от внешнего TYPE-C интерфейса. Батарея может быть предъявлено обвинение с помощью TYPE-C, встроенного аккумулятора напряжение 3,7 V и емкость 2500 мА · ч.
11) потребление тока при прослушивании наушников составляет 300 мА.
12) Подключите к компьютеру через USB, вы можете передавать CAT, IQ и аудио.
13) 160 кГц, с масштабируемостью.
14) чувствительность-при состоянии до 250 МГц s / w составляет 0,3мкв = 10 дБ.
15) из-за характеристик используемого чипа msi001 динамический диапазон блокировки составляет около 85 дБ.
16) Есть управление подсветкой.

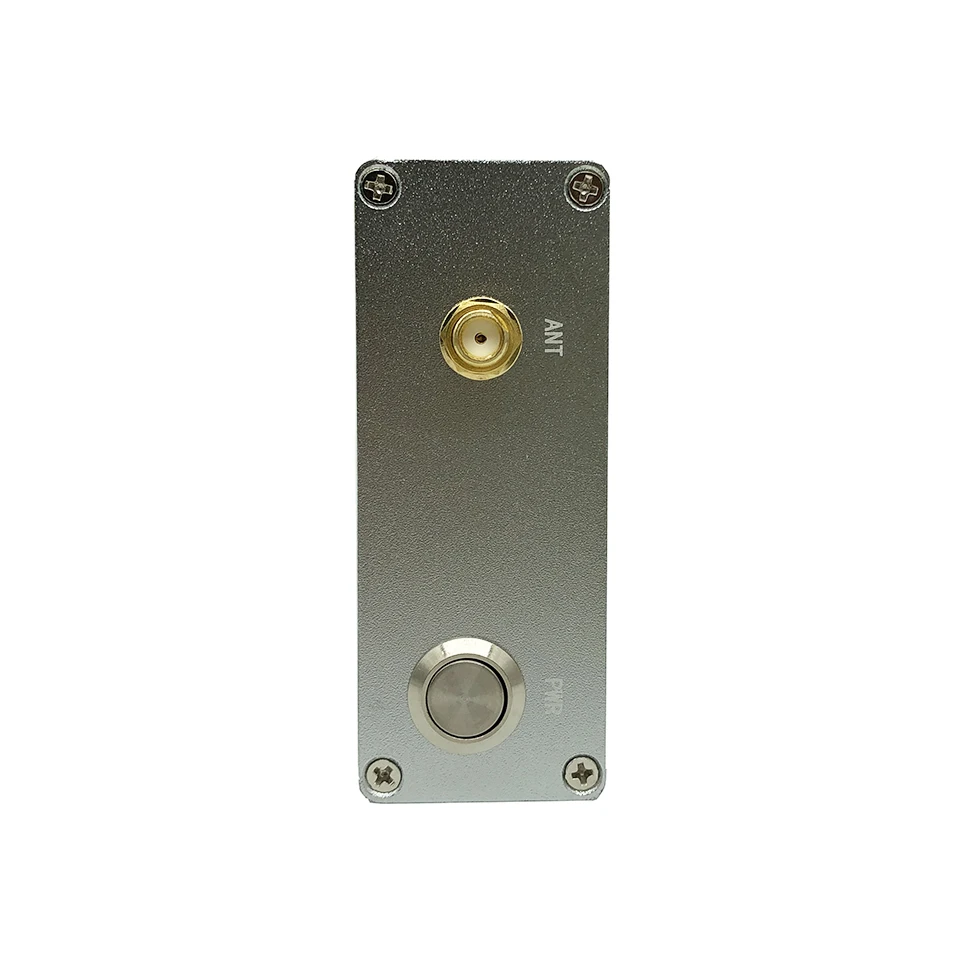

17) Гнездо антенны SMA
18) телескопическая антенна Длина: 1,2 метра

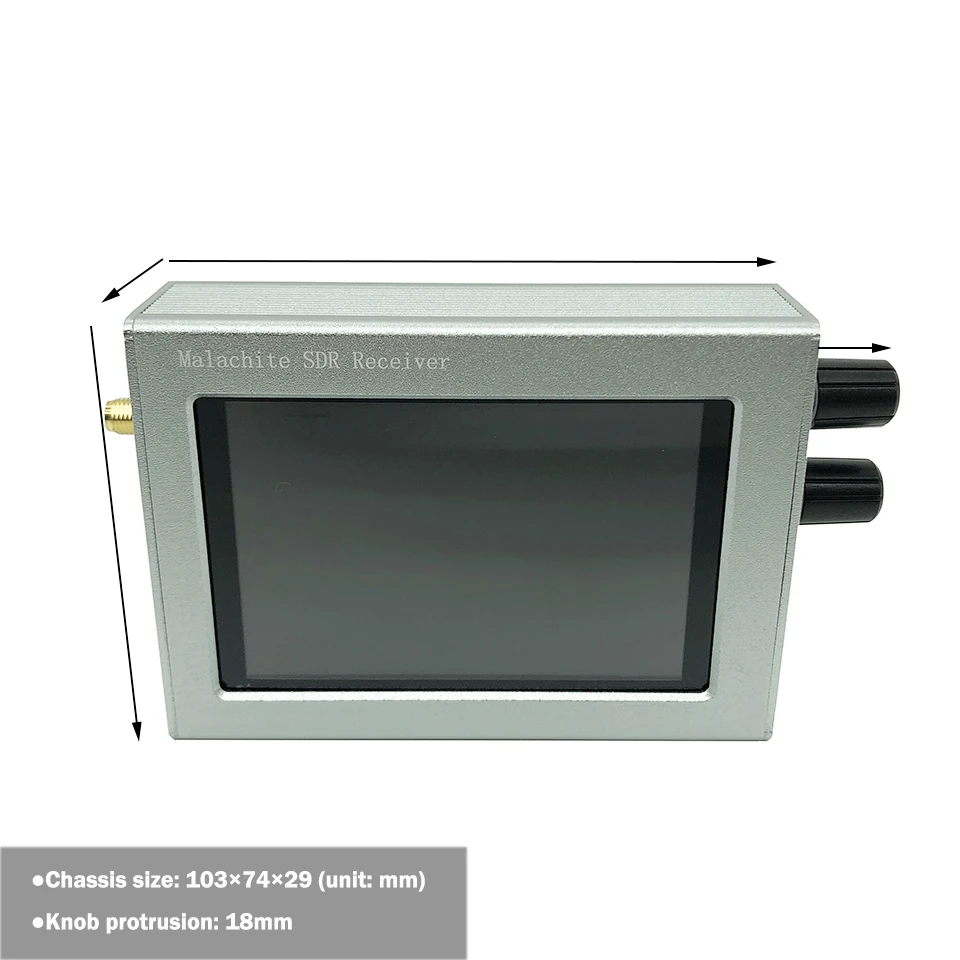

19) Размеры 103 × 74 × 29 мм (за исключением выступающих)

Как управлять зарегистрированной версией:

https://www.ixigua.com/6897837602494382600/

Получите фактическое измерение fm-радио, Радио HAM и авиационного радио:

https://www.ixigua.com/6898129222452118019/



Простые инструкции по эксплуатации:

1. Жесткий (настройка): EN1, EN2: два кодировщика добавляют и вычитают направления, перевернутые. V Летучая мышь/дисплей питания: S стандарт, L низкое напряжение. SW ante/выбор коротковолновой антенны: 50 Ом 50 Ом/Hi-z высокое сопротивление. Аттенюатор: такой же, как и приемопередатчик. LNA/MIX, MIX GR: не включайте функции, которые у машины (включая оригинальную версию) Нет, в противном случае коэффициент усиления и чувствительности будет значительно снижен! Коэффициент усиления RF/RF: такой же, как и приемопередатчик, чувствительность является лучшей, когда она установлена около 20. Усилитель/преусилитель: такой же, как и приемопередатчик. Правильная/Частотная коррекция: Используйте по мере необходимости. Коррекция Sm/S: при необходимости используйте.
Настройка времени: Нажмите долго, чтобы ввести настройки времени, затем нажмите регулятор громкости, чтобы увеличить или уменьшить число, и нажмите внутрь, чтобы переключиться. Когда закончите, нажмите и удерживайте кодировщик и отпустите его, когда звуковой сигнал будет звучать.

2. Аудио (аудио): NB/электрическая искра шума Thes/старт управления значение и Config/значение настройки; Эти два элемента, я был установлен в 2, вы можете попробовать его самостоятельно. NB/переключатель: Dis open/Ena close. AGC/автоматическое управление коэффициентом усиления. AGC LIN/AGC пиковое значение: экспериментальная регулировка. Ручное/ручное управление: экспериментальная регулировка. Режим АРУ/режим АРУ: соответствующий, быстрый, нормальный, медленный, очень медленный. Эквалайзер (эквалайзер) Тип эквалайзера/переключатель эквалайзера и выбор: сначала нажмите, затем используйте кодировщик громкости для открытия и выбора; Включая светильник для музыки, live, club, rock, bass, jazz, поп, язык. WFM стерео/FM стерео: только наушники. NR/DSP шумоподавление Thes/значение настройки: Установите в соответствии с ощущением слуха. Sql-токарные станки/значение настройки. Sql-переключатель.

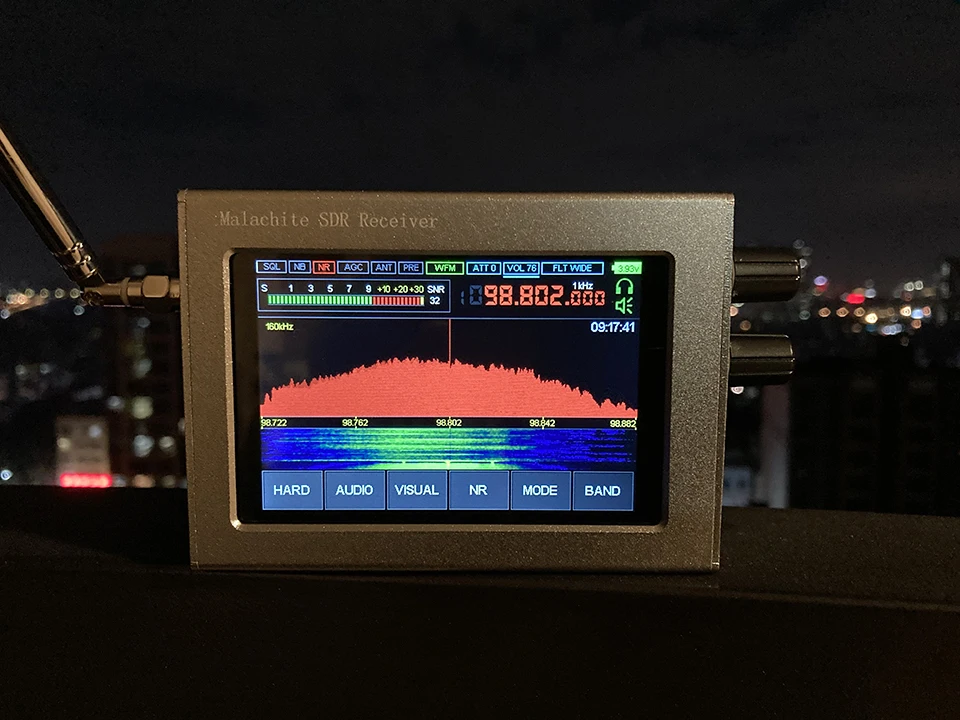

Визуальный (эффект экрана) Яркий минимум/минимальная Яркость: 20. Яркая Максимальная/Максимальная яркость: 100. Уменьшение времени: 0 сек/0 секунд. Время сна/время сна: 300 сек/сек. Переключатель сна с ЖК-дисплеем/подсветкой: D/on, E/off. FFT ave/spectrum средняя скорость: 50. FFT Масштаб/Спектр Диапазон отображения: 50. Цвет FFT/цвет спектра: четыре вида. Pan процент/частота изменения спектра %: 70. Задержка WTF/задержка отражения спектра: 0. Коэффициент усиления WTF/спектра отражает коэффициент усиления: 0 дБ. FFT fill/spectrum fill: D/on, E/off.

Режим (режим) такой же, как и трансивер, а его декодер-это переключатель декодирования CW. После открытия, есть небольшой белый бар ниже частоты. После открытия появляется «Min SNR/minimum level»: Настройте по мере необходимости, чтобы сделать декодирование более точным.

BAND (Band) Band key, вы можете переключаться между диапазонами и выбором памяти. Память разделена на 5 страниц, 10 на страницу; Она может храниться в определенной памяти произвольно. Готов к звонку. При хранении сначала Отрегулируйте частоту, режим, шаг, AGC, коэффициент усиления RF, параметр FLT, предварительно и другие данные, затем выберите страницу памяти и местоположение, нажмите и удерживайте коробку памяти пальцем и отпустите ее после прослушивания звукового сигнала.

Выберите Шаг частоты: Нажмите регулятор частоты, чтобы переключиться в режим шага, а затем используйте регулятор частоты для регулировки по мере необходимости. Минимальный шаг-10 Гц, максимальный-30 кГц.
