Модуль радиочастотного передатчика QIACHIP 433 МГц беспроводной модуль

Инструкция:

Проверьте видео-инструкцию через компьютер.
1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.

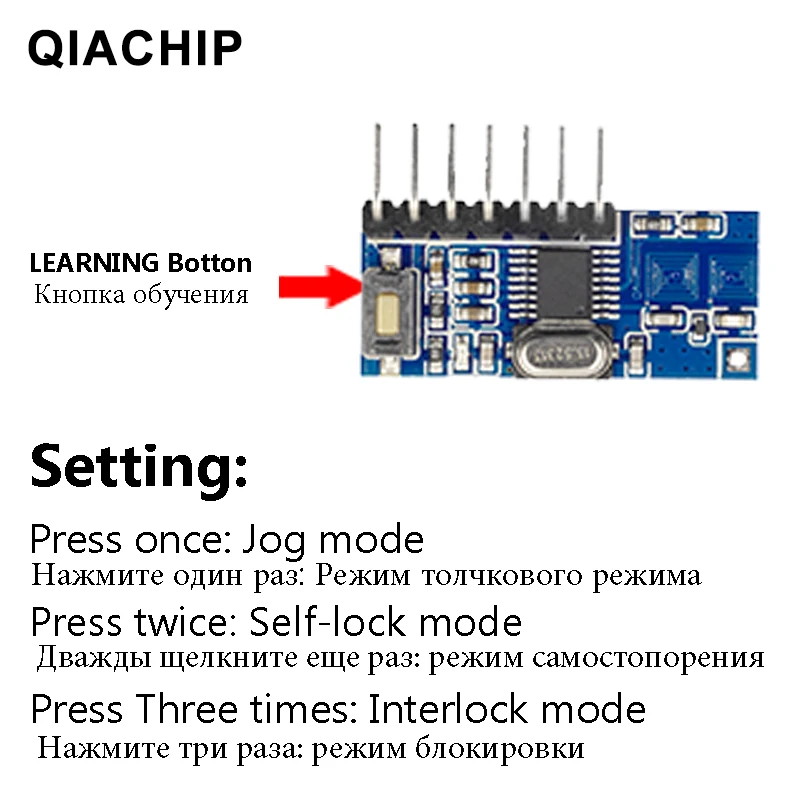

Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз: режим инчинга (мгновенный режим)
Нажмите дважды: режим самоблокировки (переключение 4 каналов)
Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)

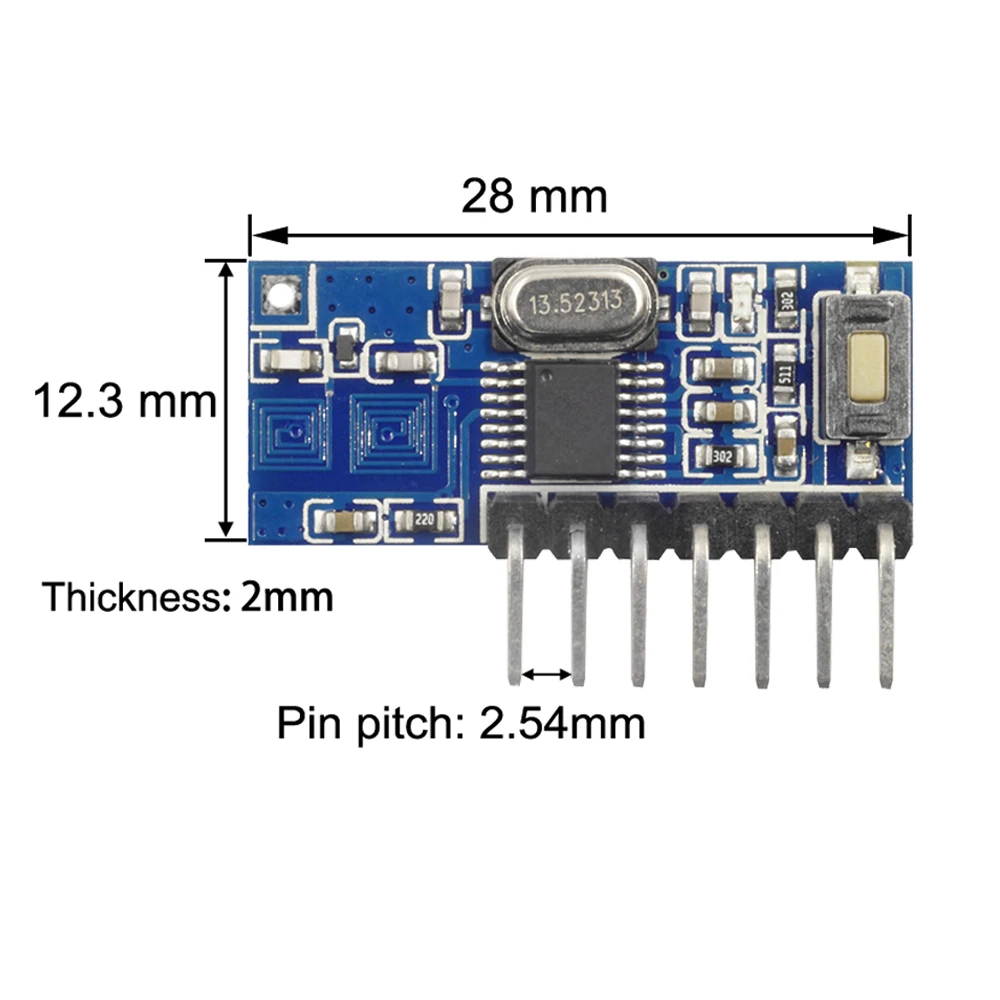

Описание модуля приемника:

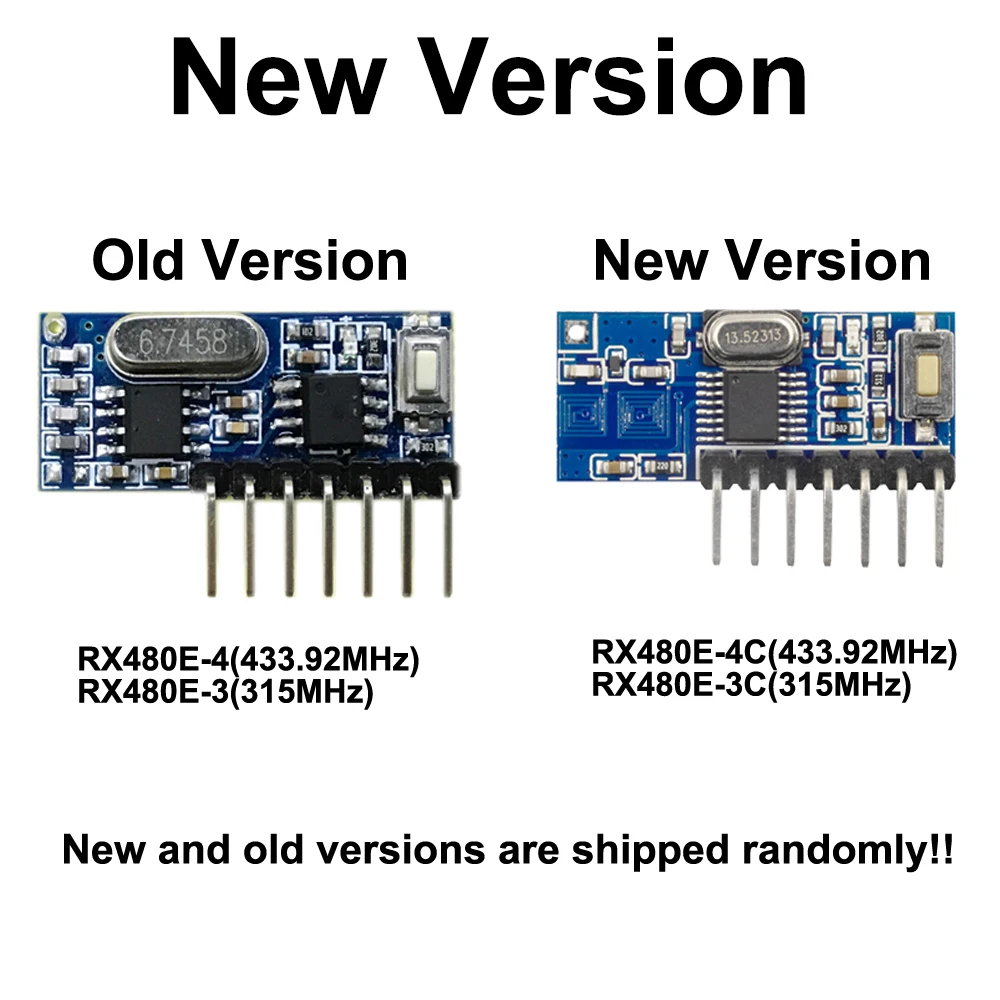

Модель изделия: RX480E-4C
Рабочее напряжение: 3 В постоянного тока-5 В
Ток покоя: ≤ 5 мА
Выходной ток: 10 мА
Рабочая частота: 433 МГц
Чувствительность приема:-108дб
Расстояние получения: 15 метров выше
Диапазон частот: ± 0,2 МГц
Режим работы: инчинг, самоблокировка, блокировка

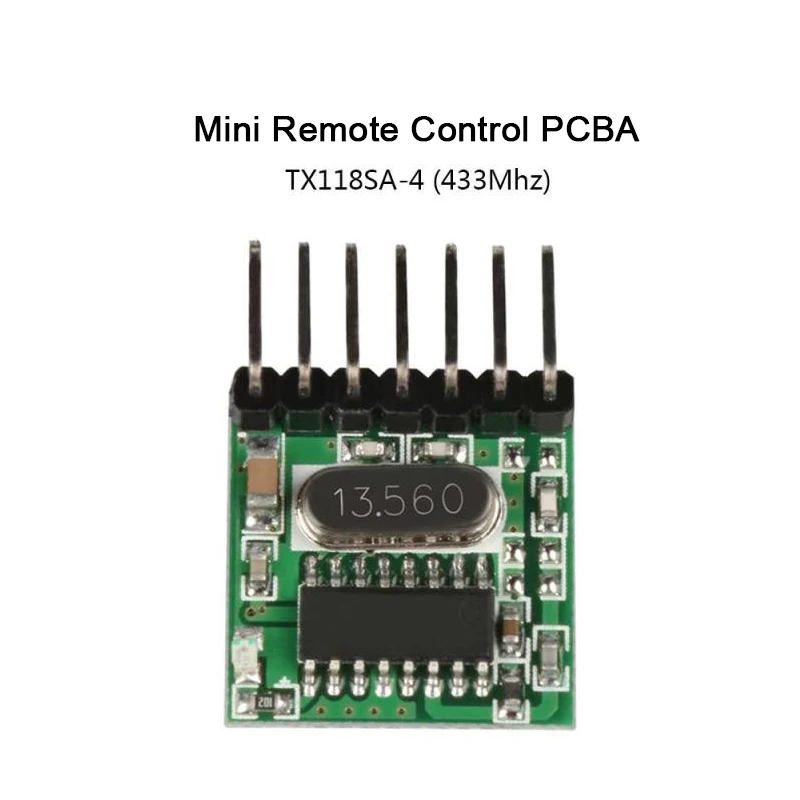

Описание передающего модуля:

Модель изделия: TX118SA-4
Рабочее напряжение: 3 В постоянного тока-24 В
Мощность передачи: 11dbm
Расстояние: 25 метров выше
Ток излучения: 10 мА
Скорость Огня: максимум 10 КБ/с
Модуляция: ASK
Кодирование: Обучающий код EV1527

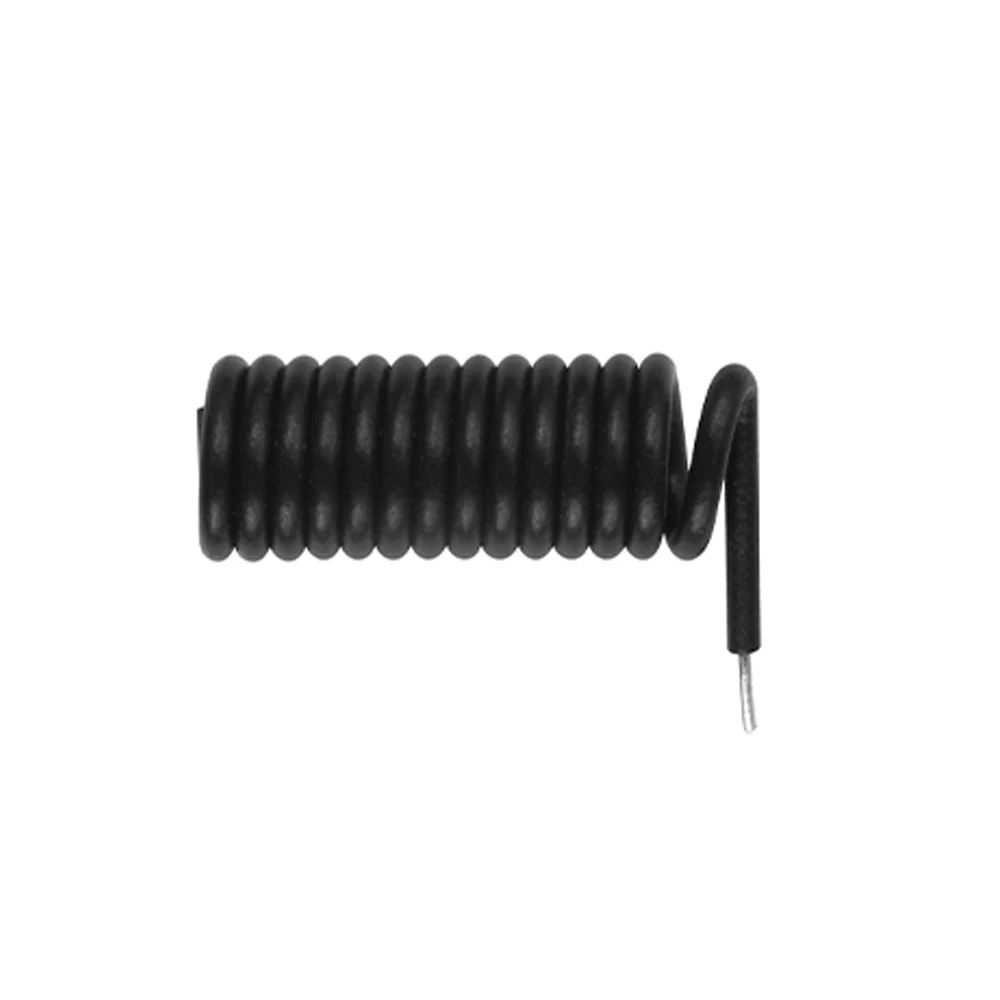

Данные антенны 433 МГц:

Номер модели: ANT-240
Выпрямленная Длина этой антенны составляет около 25 мм, внешний диаметр составляет около 6 мм после намотки, и конец разделен оловом около 3 мм; диаметр медной проволоки 0,5 мм, и наружный диаметр составляет 1,3 мм.
Цвет черный.
Можно использовать как приемный модуль, так и передающий модуль.

Примечание: различные варианты включают различные упаковки

Посылка 1:

1 * RX480E-4C модуль приемника

Посылка 2:

1 * TX118SA-4 модуль передатчика

Посылка 3:

1 * Антенна для 433 МГц

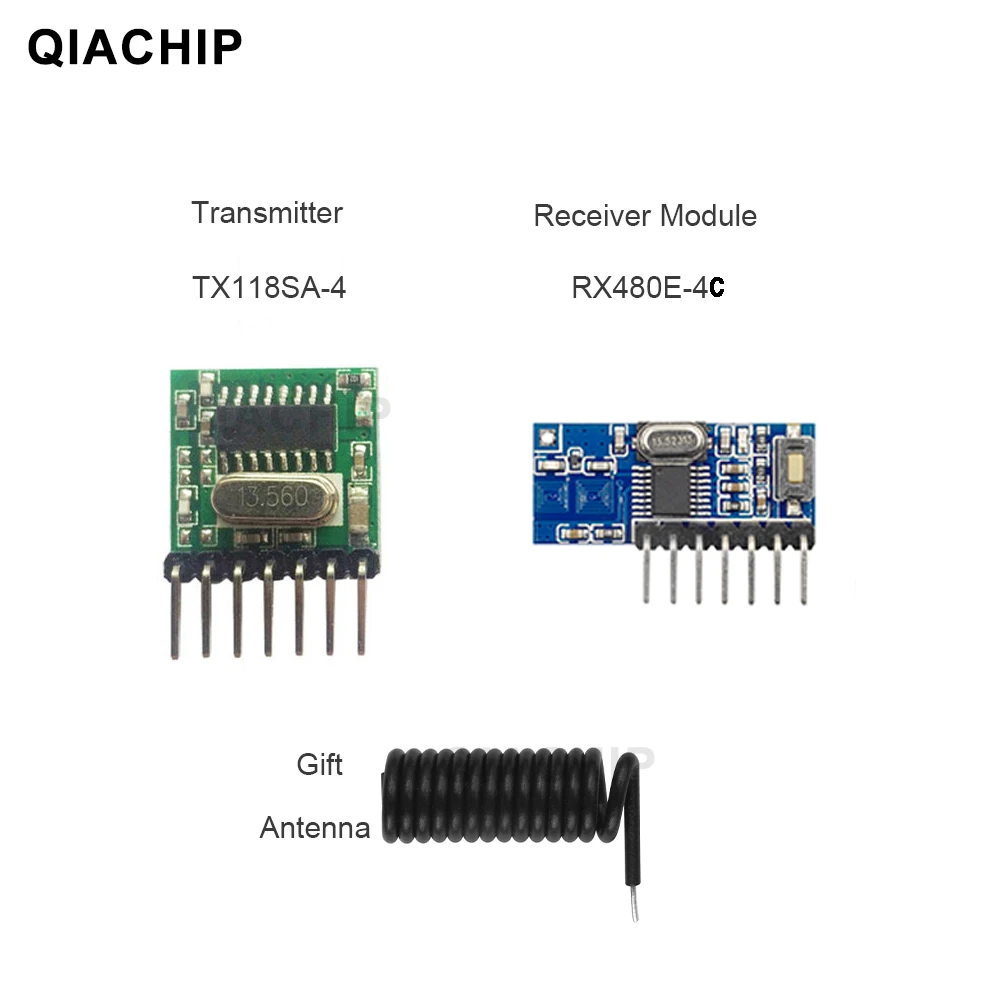

Посылка 4:

1 * RX480E-4C модуль приемника
1 * TX118SA-4 модуль передатчика
1 * Антенна для 433 МГц

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.
Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.
Например: Кнопка A = ON, кнопка B = OFF
Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.
Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
A = ON, B = OFF.
