Описание

[Xlmodel]-[custom]-[8888]

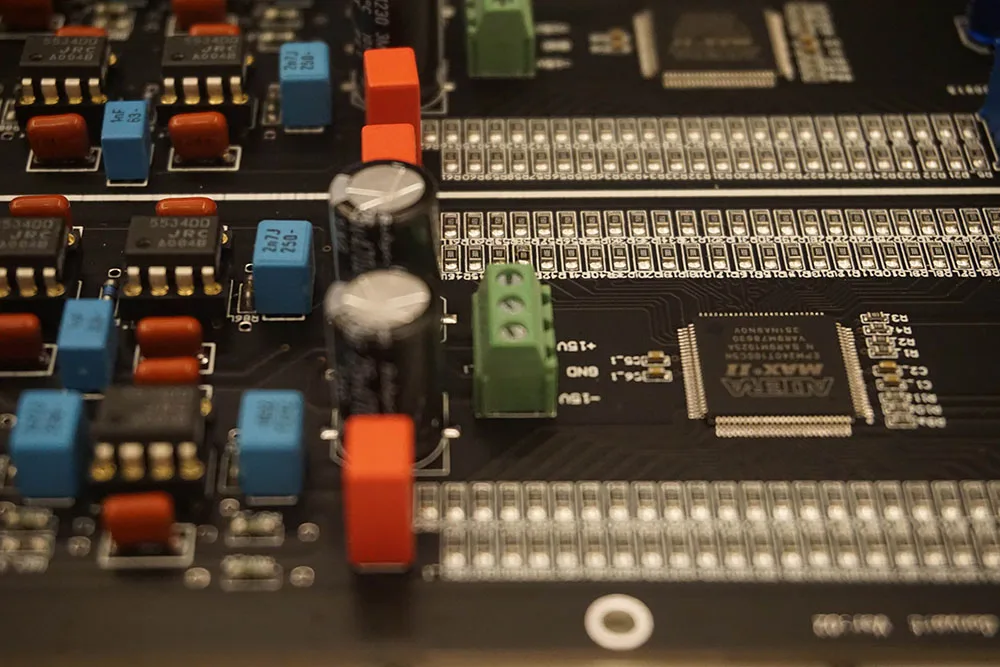

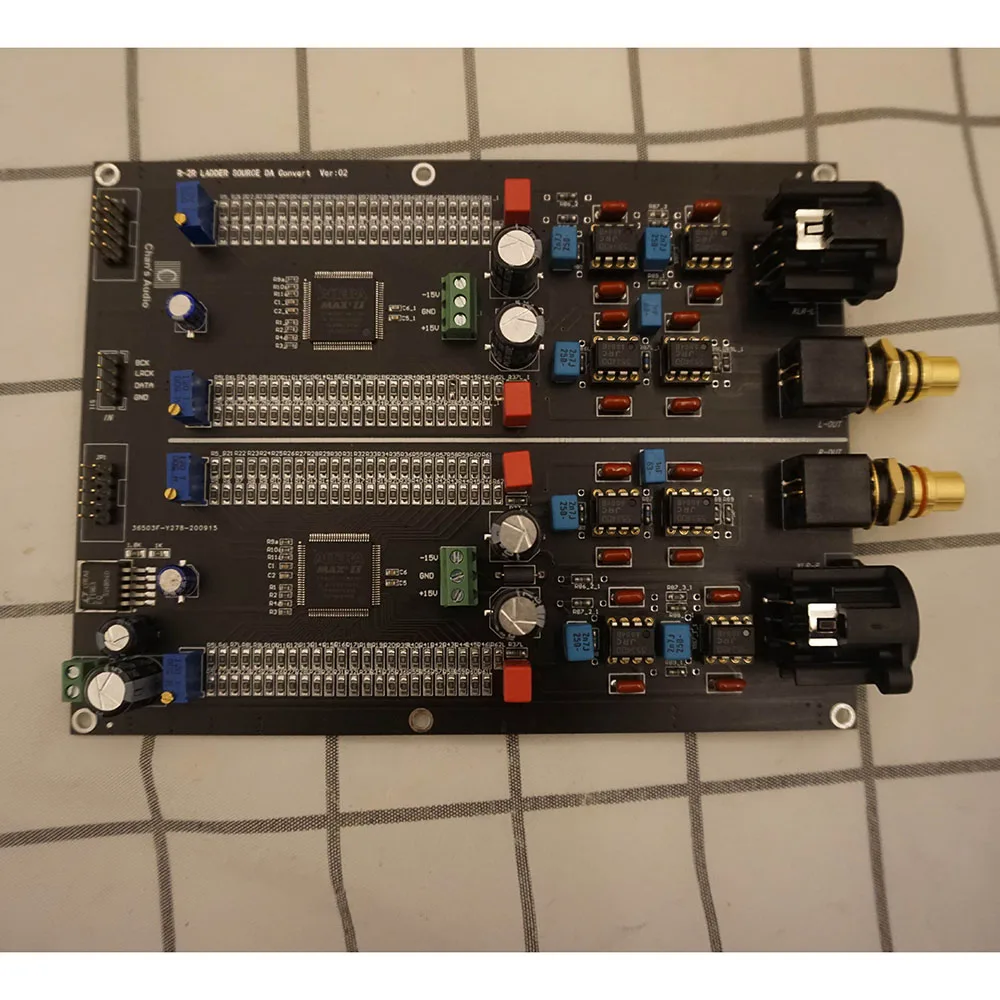

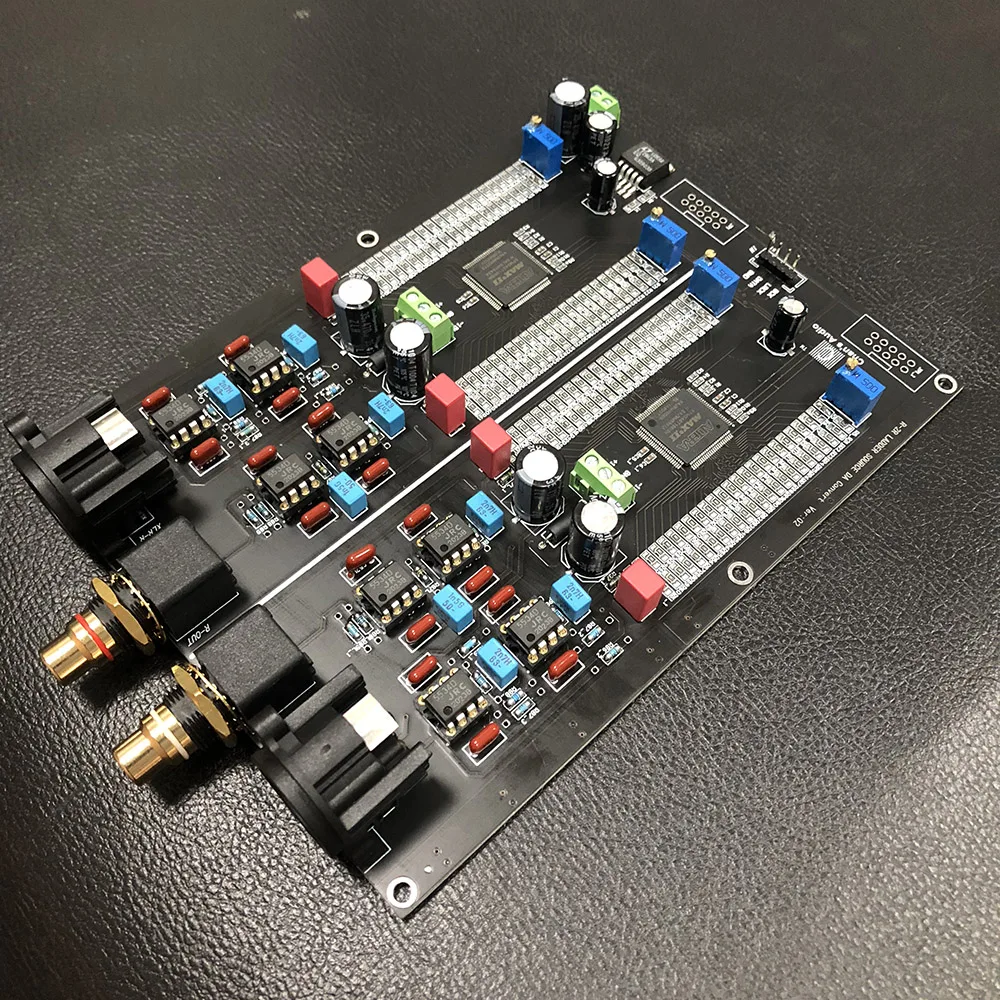

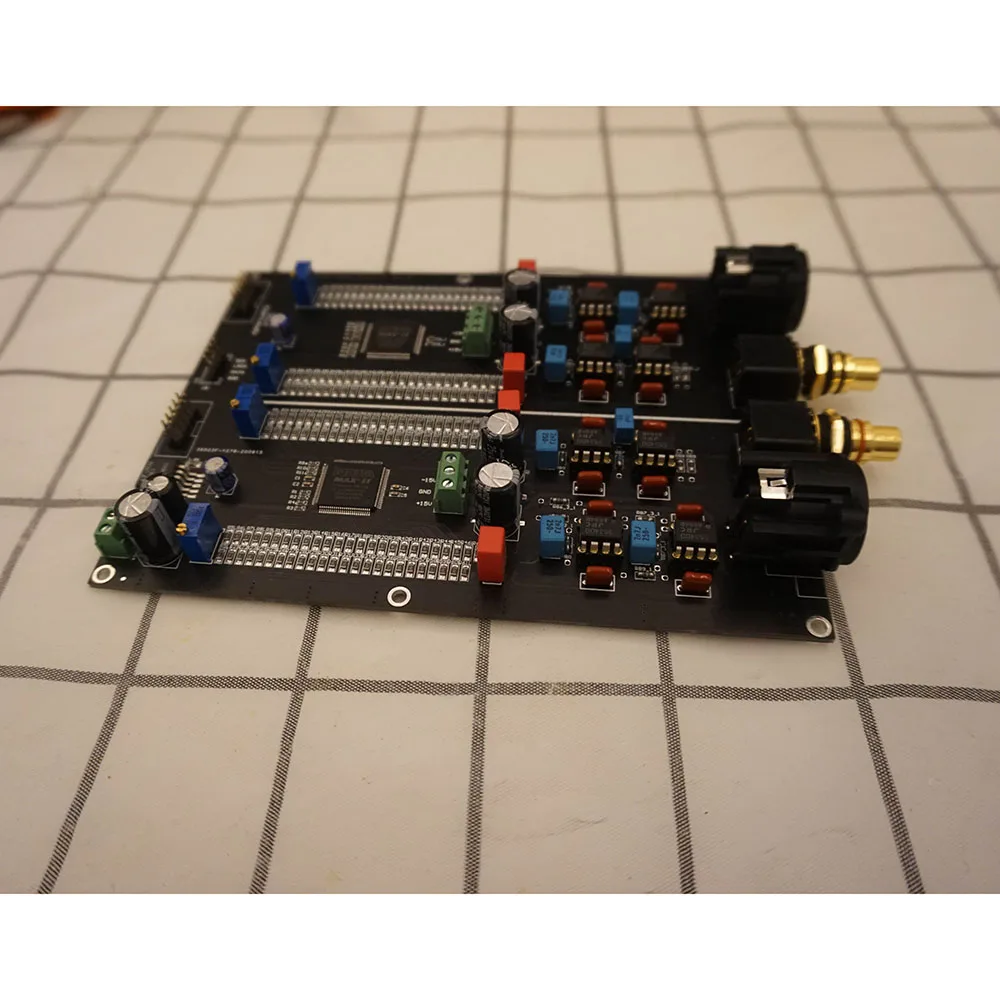

24BIT 384KHZ R2R DAC декодер плата

Название продукта: R -2R LADDER SOURCE DA Convert XLR




Издание: 2,0




Размеры: длина 160 мм, ширина 123 мм, без выступов интерфейса




Напряжение: DC напряжение + 5v логическая схема питания





Напряжение постоянного тока + 15v 0v -15 в аналоговый-усилителей от источника питания (один канал, один канал, отдельные источника питания)




Режим питания не может быть напрямую подключен к трансформатору, а плата стабилизированного напряжения выпрямителя должна использоваться для источника питания.






Входной сигнал: 4-проводной I2S (Philips IIS формат) не поддерживает левой кнопкой оправдано правой кнопкой мыши оправдано GND BCK LRCK данных





Поддерживает самый высокий уровень дискретизации и протестирован PCM384KHZ для работы нормально, и не поддерживает формат DSD.

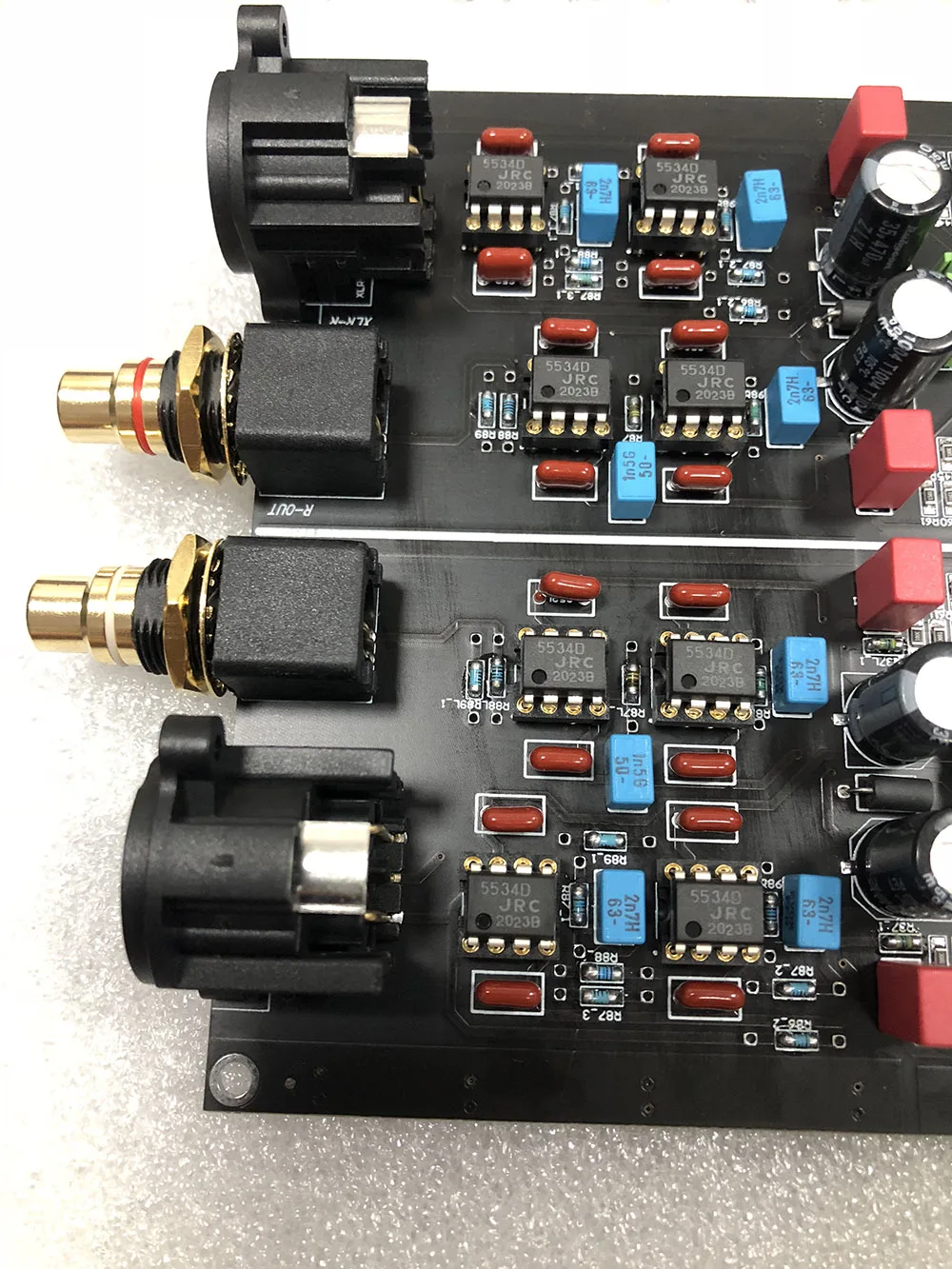

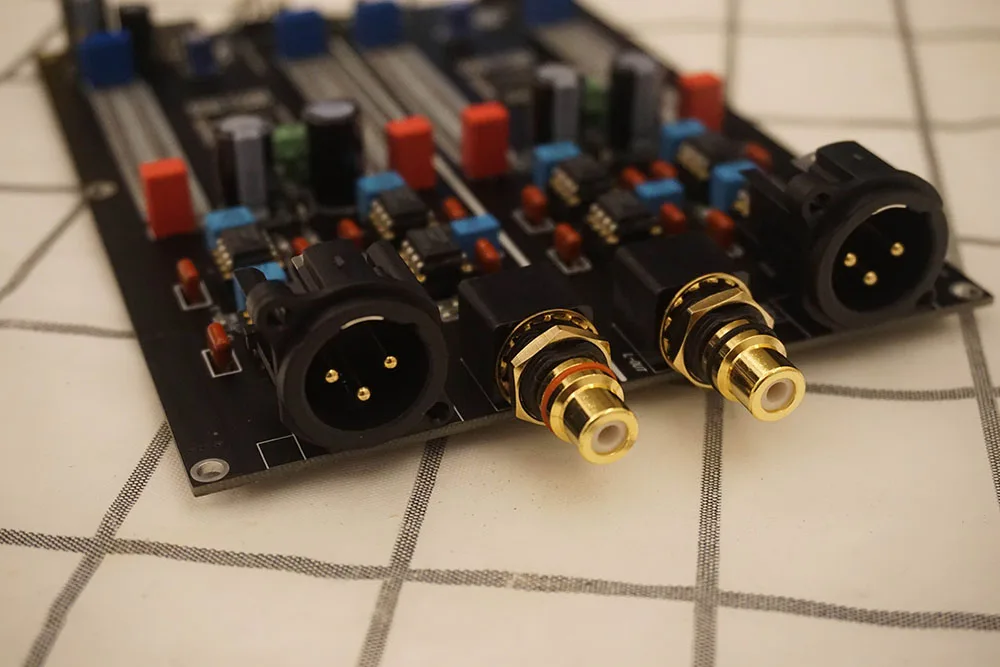

Выход: Односторонний (RCA) L-OUT и R-OUT





Сбалансированный (XLR) XLR-L +/-и XLR-R +/-




Выход аналогового сигнала: несимметричный 2,5 vRMS





Сбалансированный 4,8 vRMS

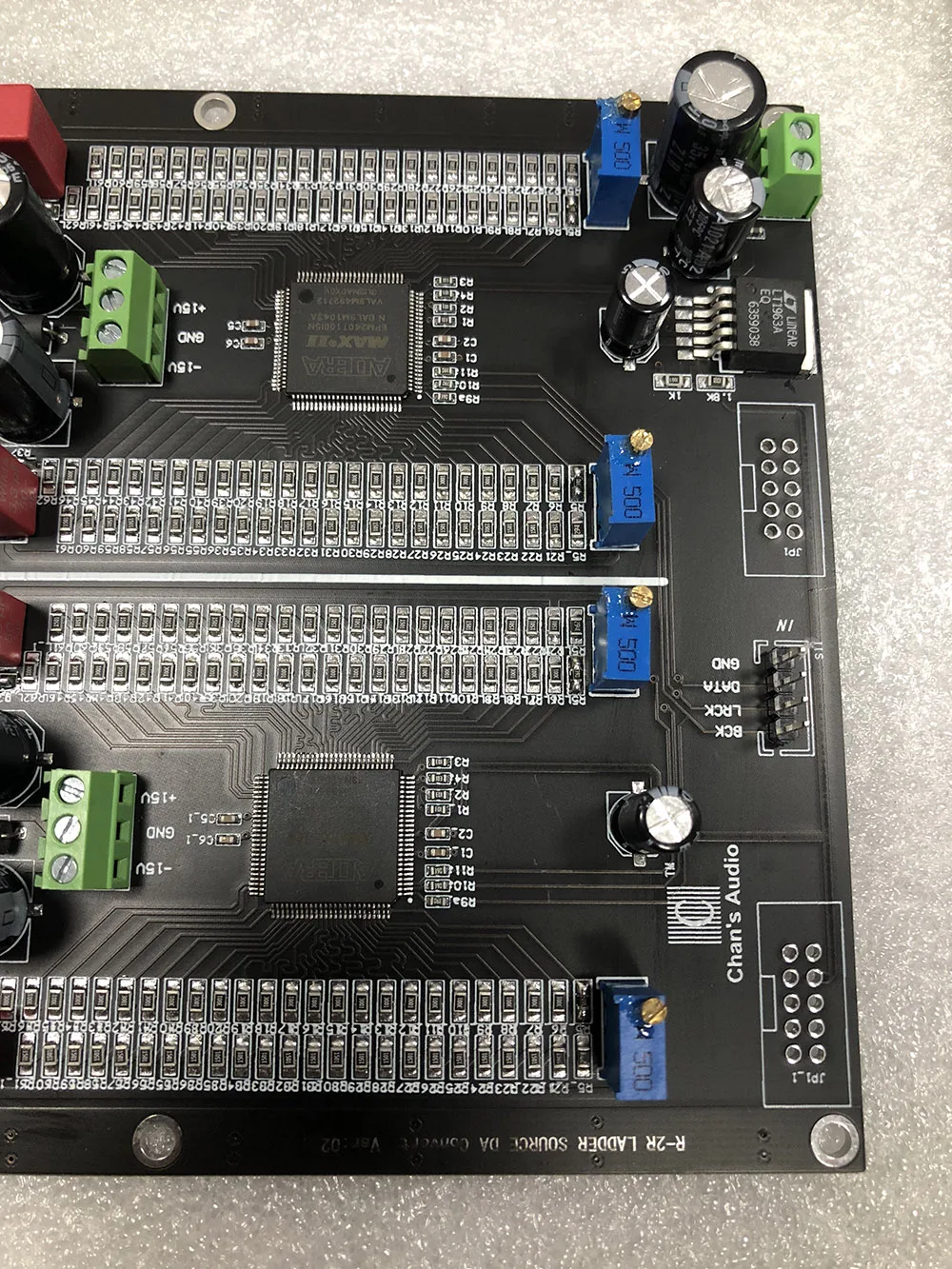

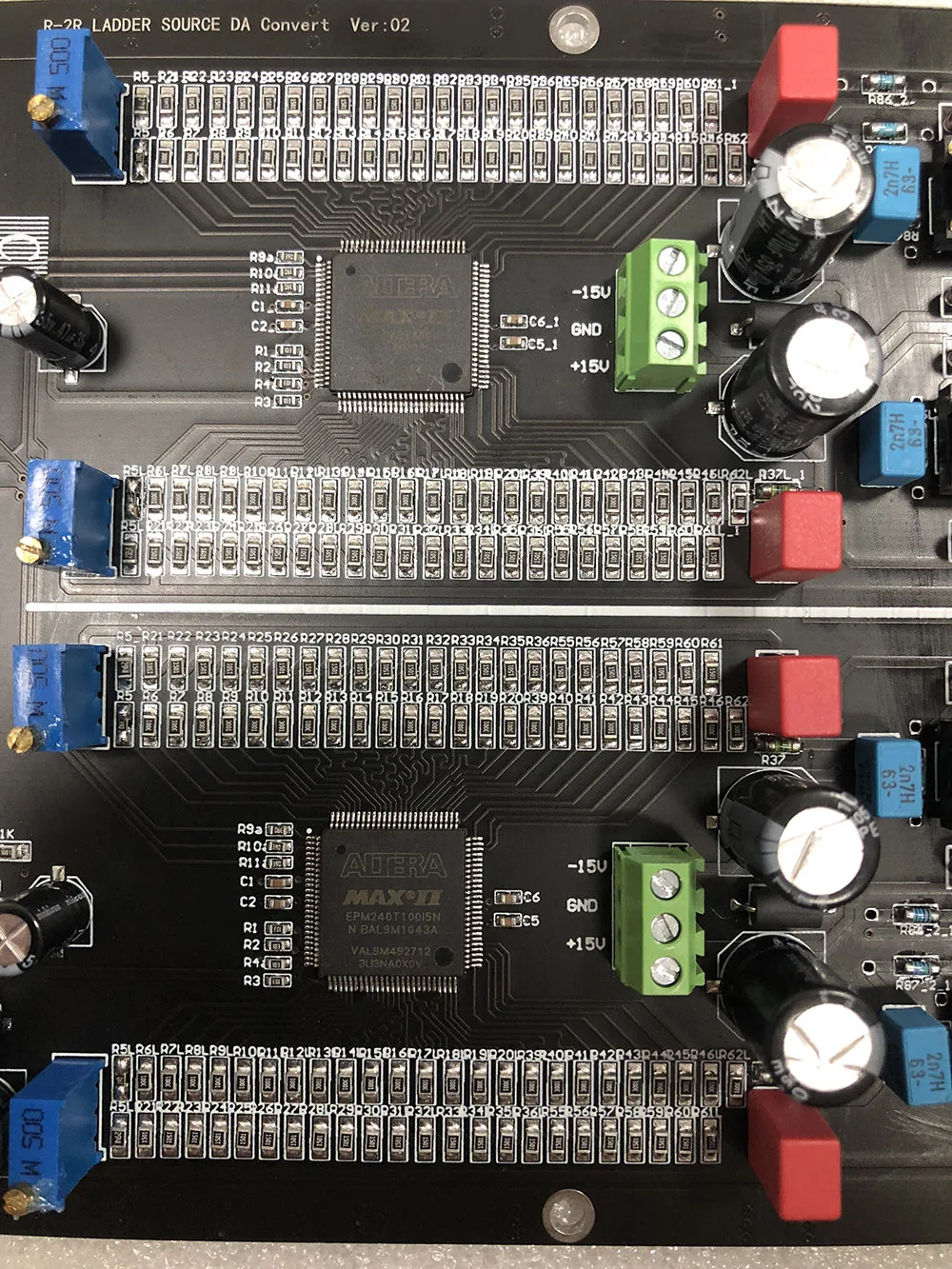

Вся Плата декодера использует CPLD в качестве обработки данных. Преимущество заключается в том, что CPLD является параллельной обработкой, а не серийной обработкой, как Периферийный логический чип, и задержка между всеми воротами будет накапливаться. Задержка с последними данными очень большая. Полученный сигнал дрожания не может быть проигнорирован. Поэтому R2R DAC, разработанный CPLD, имеет преимущества.




Эта Плата декодера имеет среднюю точность, глубокий окунь и высокую точность тона.

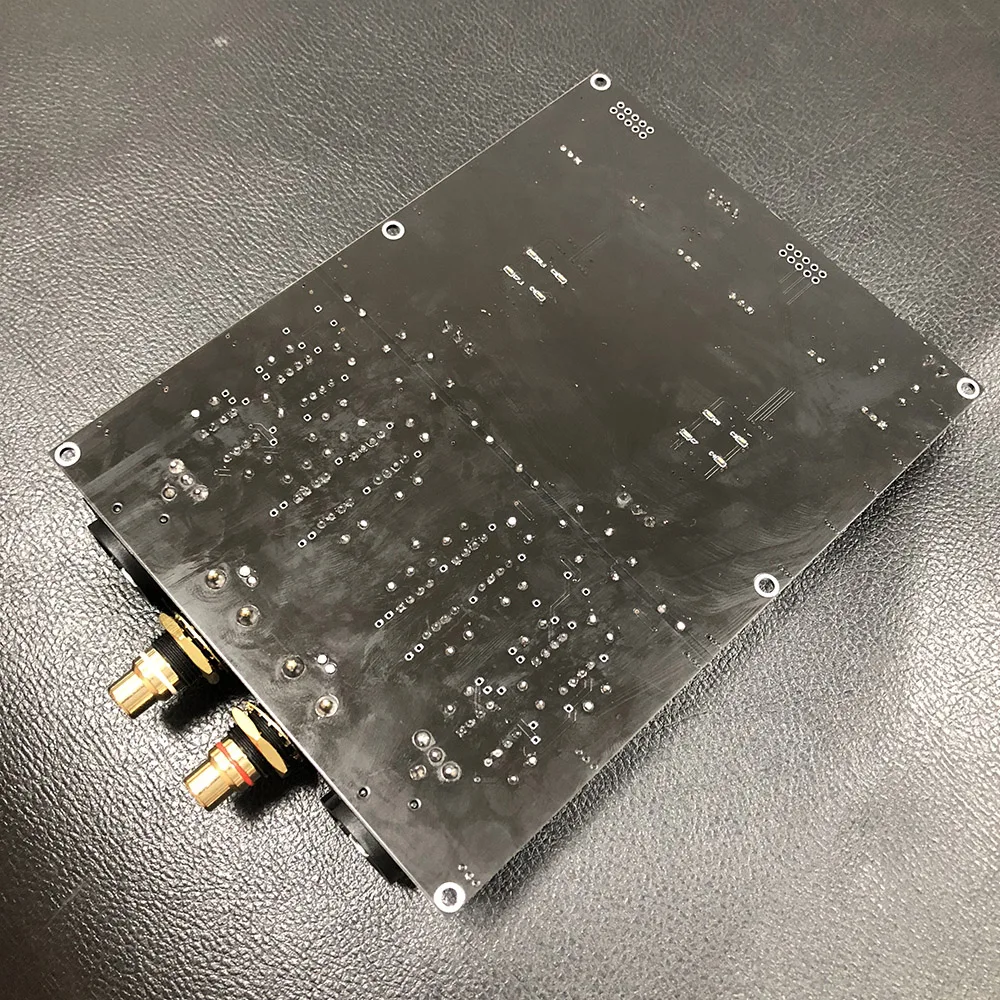

Благодаря промышленному производству SMT компоненты аккуратные и красивые, а припоя полностью блестит. Использование продукции SMT уменьшает процесс ручного восстановления и позволяет избежать ситуации пайки неправильных компонентов. Значительно повышает точность и точность декодирования.

Посылка:

R2R плата DAC * 1
