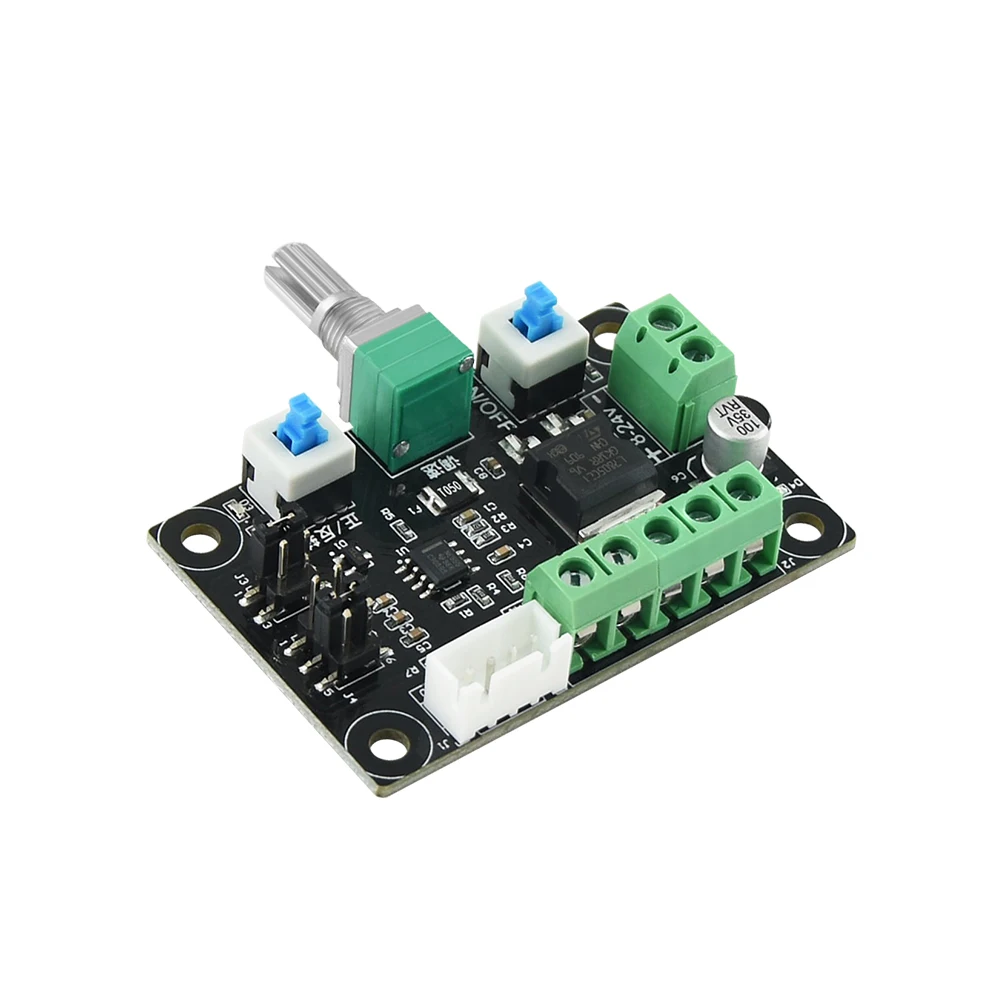

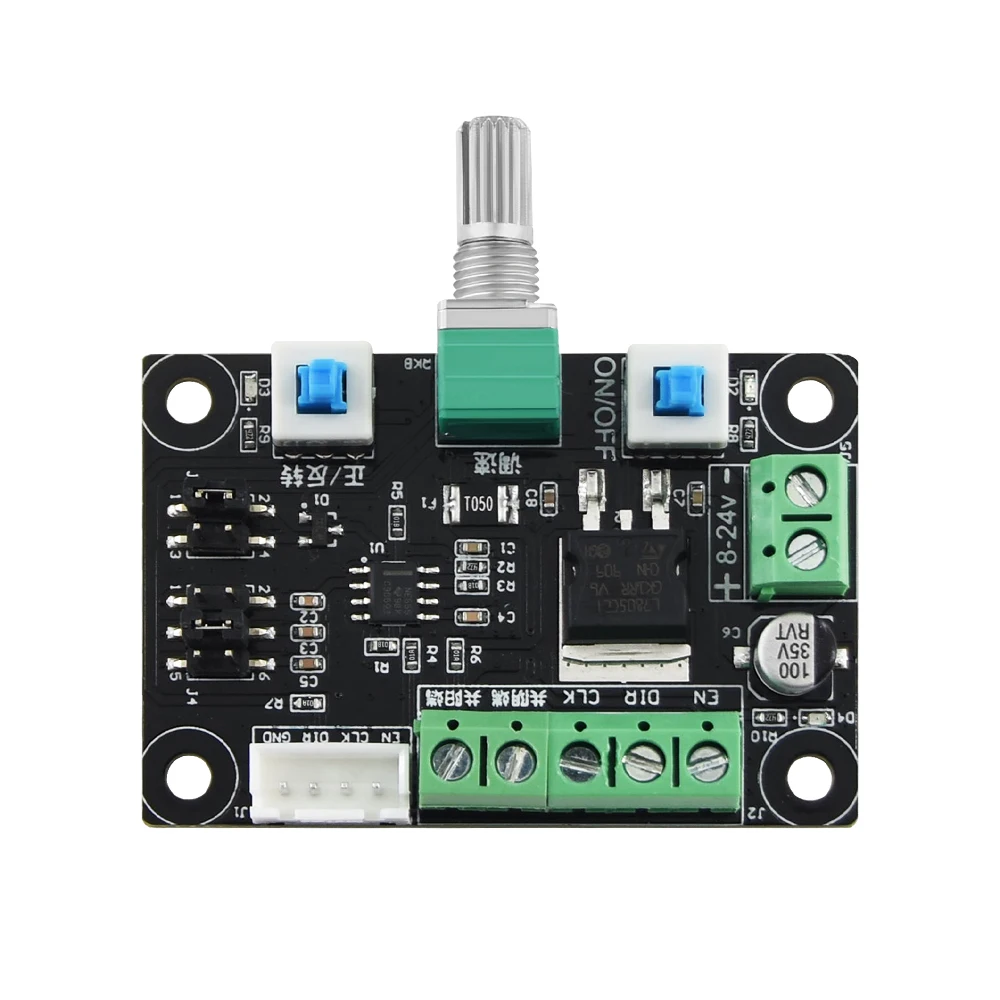

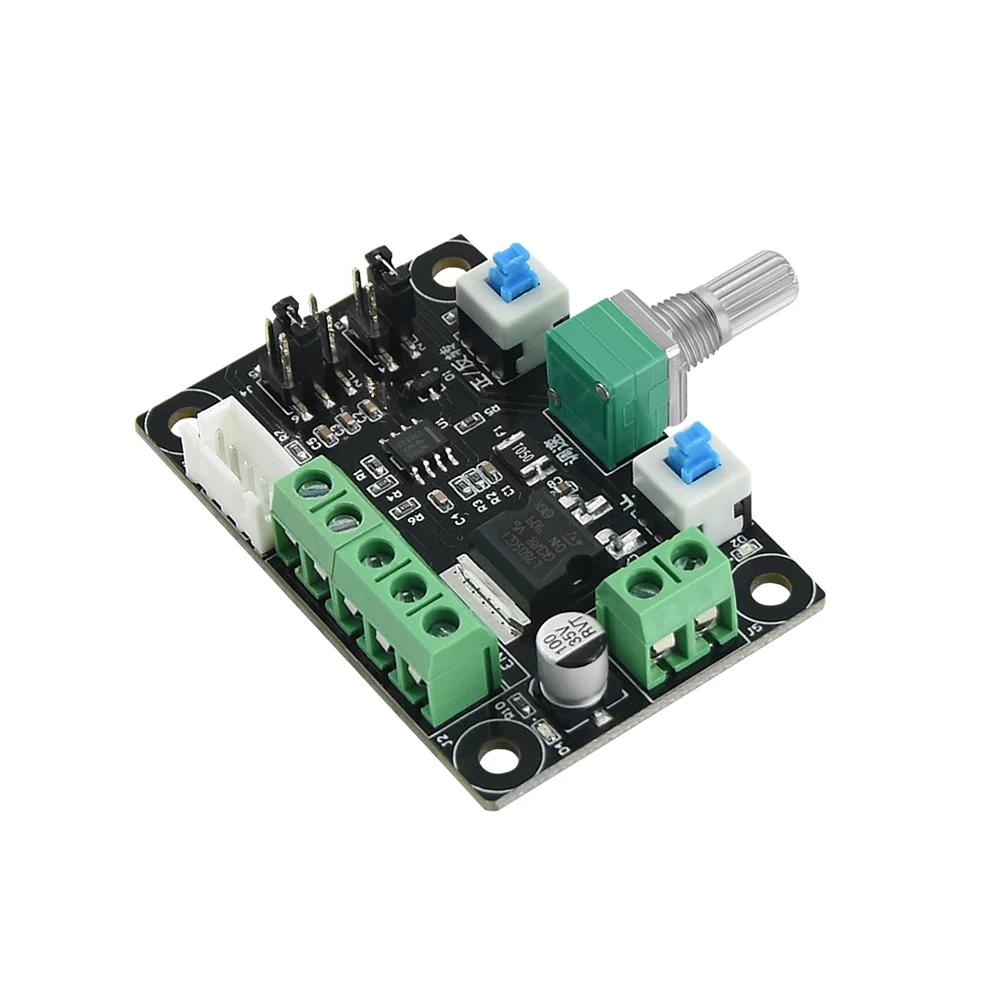

Драйвер шагового двигателя Nema17/23 MKS OSC PWM Генератор импульсных сигналов модуль

Nema17/23 Драйвер шагового двигателя MKS OSC ШИМ Генератор импульсных сигналов Модуль регулятор скорости двигателя

Особенности:

1. Этот модуль представляет собой модуль импульсного поколения, подающий контрольный сигнал шаговому драйверу.

Для управления шаговым двигателем он должен быть оснащен приводом.

2. Этот простой контроллер + шаговый двигатель + источник питания постоянного тока может быть составлен из простого набора платформы управления.

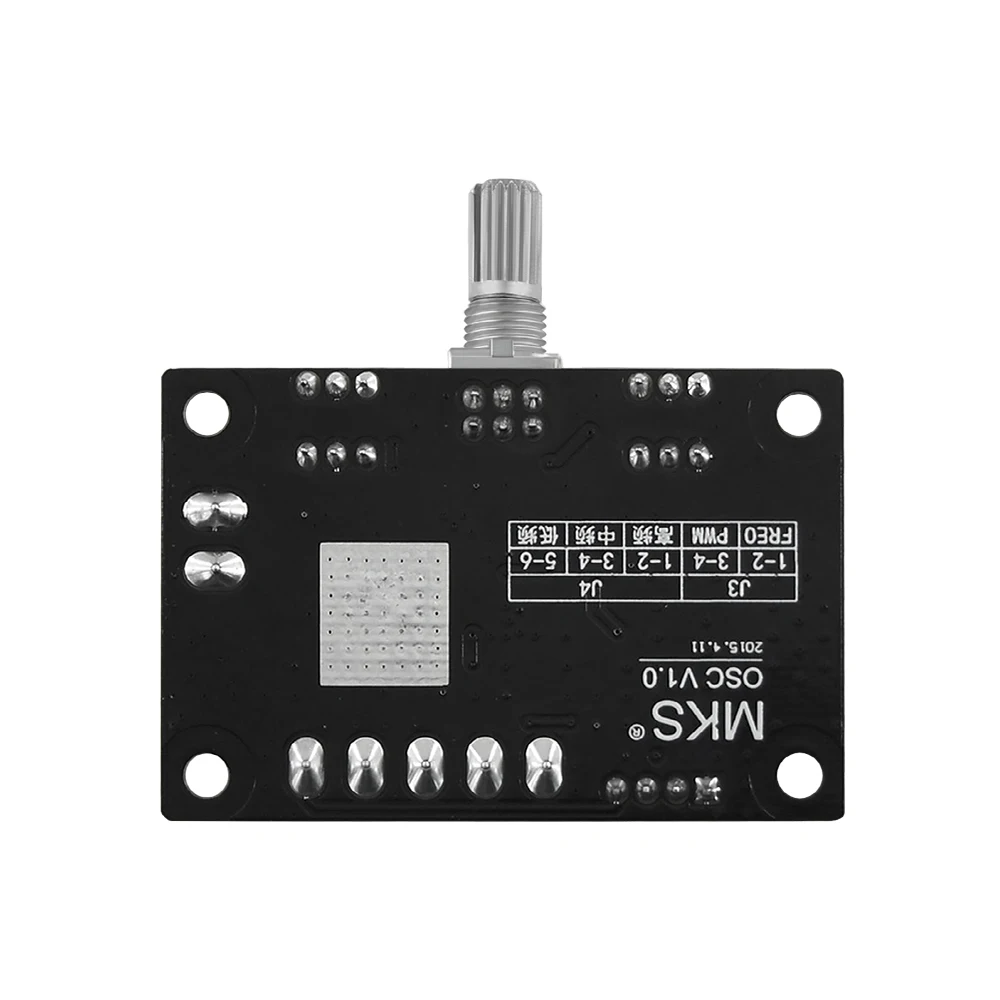

3. Контроллер обладает высокой 5,4 k-160 кГц, средний 540-16,6 кГц, низкая на рост от 80 до 2,4 кГц в общей сложности 3 Виды низкочастотный сигнал может использоваться для того, чтобы выбрать джемпер.

4. Может производить импульсный сигнал, также может производить PWM сигнал, можно выбрать перемычку.

5. Частота измерения: PUL и общий катодный конец.

Различные шаговые двигатели могут отмечать разные названия

EN = ENA = FREE Enable

PUL = PULS = CLK Pulse

DIR = CW = CWW направление

Общий метод подключения анода (B)

EN + PUL + DIR + Соедините вместе с com +.

EN- connect EN

PUL- connect CLK

DIR- connect DIR

Инструкции (спасибо NSA):

https://www.youtube.com/watch?v=JJLy42uC1ik

Список доставки:

1 шт. * MKS OSC

Обзор:

MKS OSC-это импульсный генерирующий модуль, который может поставлять pwm сигнал, как вам нужно. MKS OSC + драйвер двигателя + двигатель + источник питания постоянного тока = простая Платформа Управления

Параметр:

Диапазон частот: 5,4 k-160 кГц, 540-16,6 кГц, на рост от 80 до 2,4 кГц

Тип сигнала: ШИМ/пульс

Направление: по часовой стрелке/против часовой стрелки

Напряжение: 8v-24v

Размер:

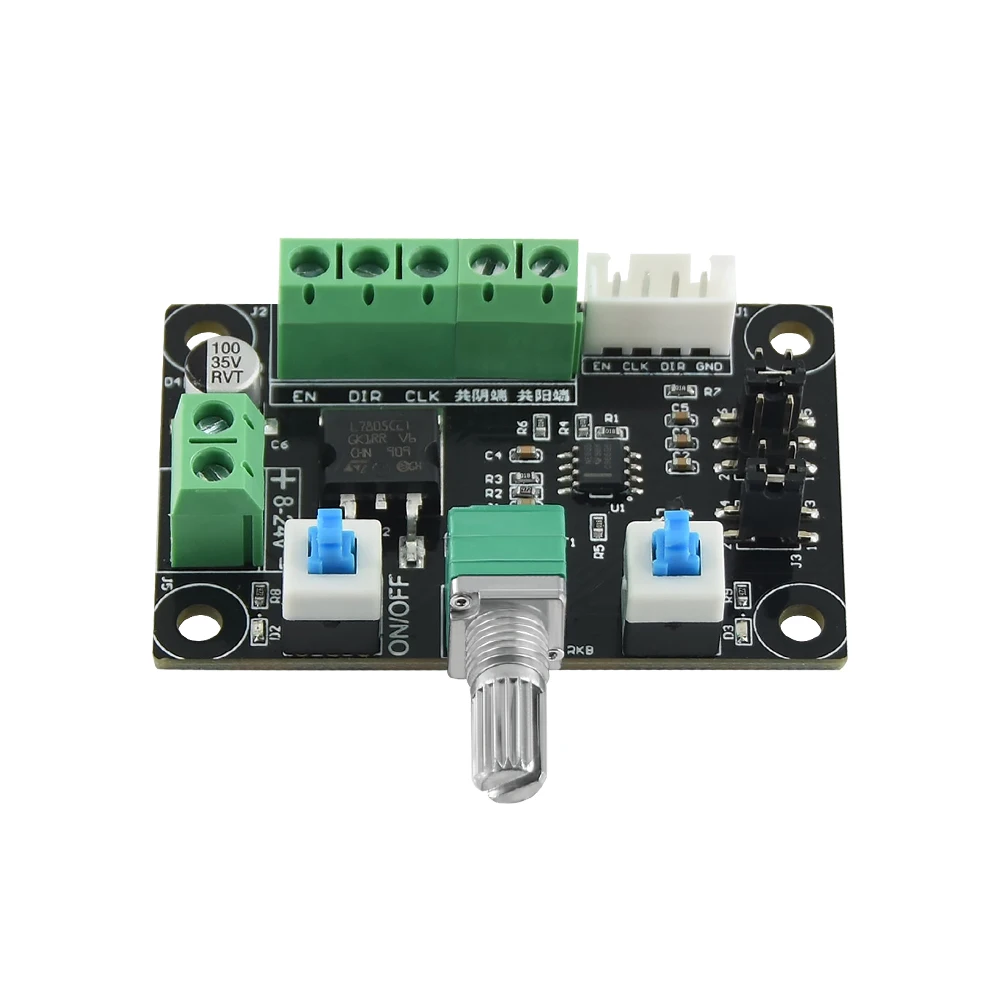

Проводка:

Различный шаговый двигатель с разными портовыми знаками, но одинаковый функционал = ENA = FREE enablePUL = PULS = CLK pulseDIR = CW = CWW направление

Обычное Анодное соединение (подключение с B)EN + PUL + DIR + все соединения вместе с общим анодным портом-подключение к ENPUL-подключение к CLKDIR-подключение к DIR

Общее катодное соединение (подключение с B)EN- PUL- DIR-все соединение вместе с общим катодным портом + подключение к ENPUL + подключение к CLKDIR + подключение к DIR

Используйте драйверы, которые Makerbase проектирует, можно напрямую подключить к порту белой карты (общее подключение к катоду).
