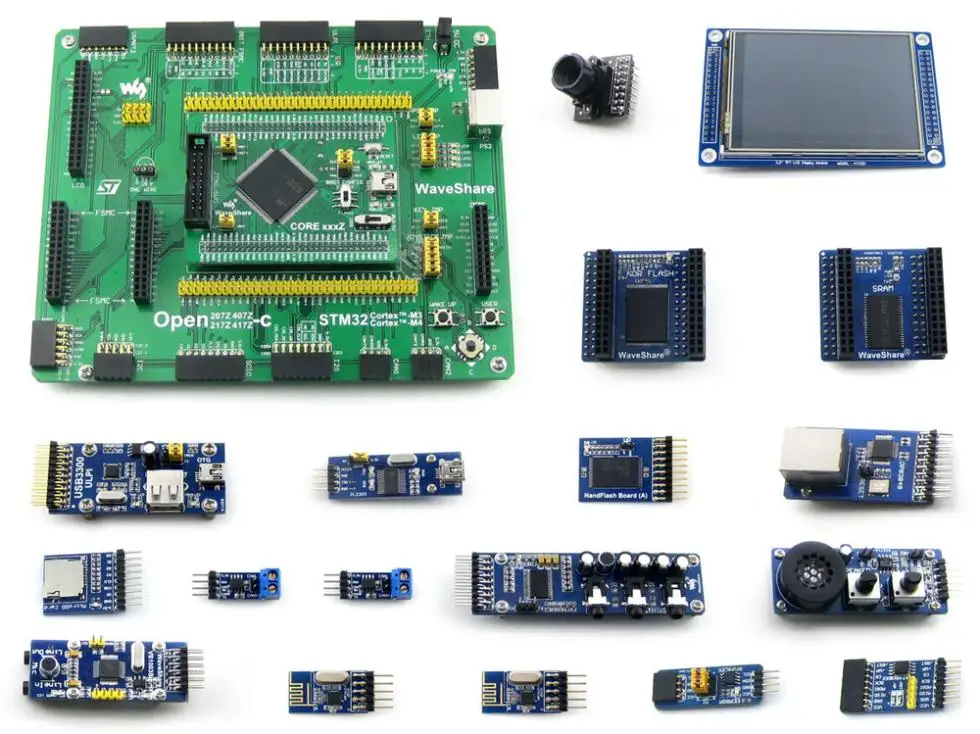

Упаковка для Open407Z C B = STM32 плата STM32F407ZxT6 ARM Cortex M4 макетная + 3 2 дюйма TFT 320x240 сенсорный

---



STM32 плата STM32F407ZxT6 ARM Cortex-M4 STM32 макетная плата + 3,2 дюйма 320x240 сенсорный ЖК + 16 модуль комплект = Open407Z-C упаковка B



Плата разработки STM32 предназначена для MCU STM32F407ZxT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

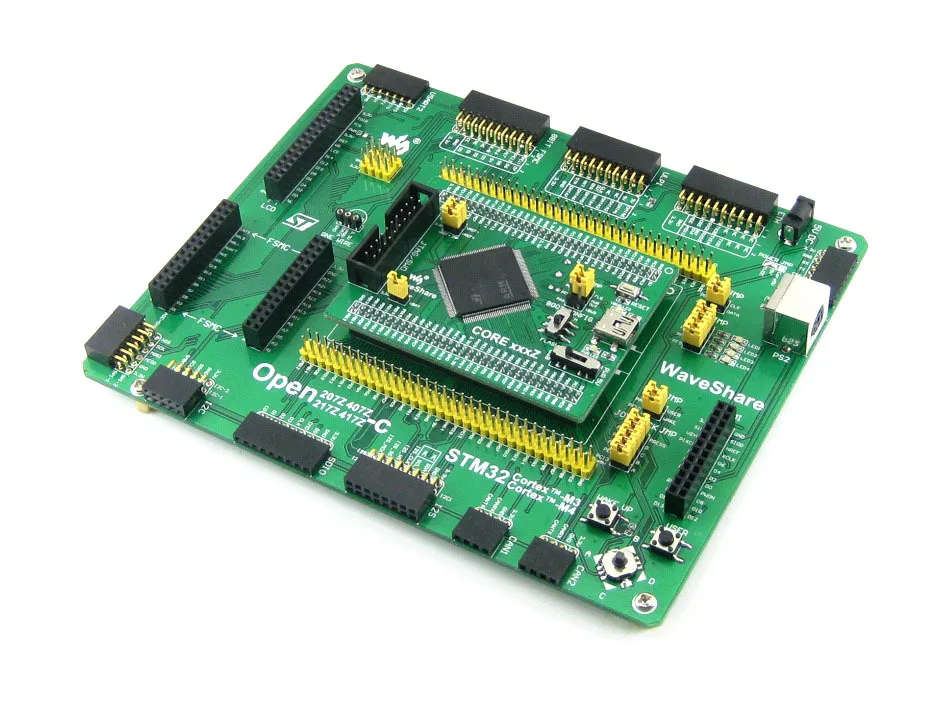

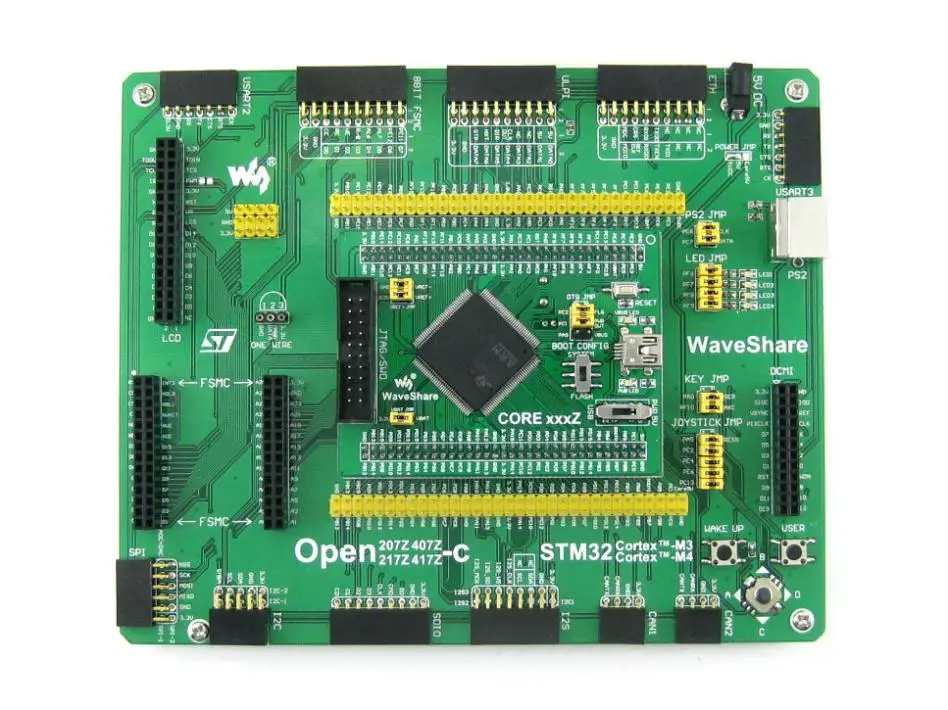

Open407Z-C-это разработочная плата STM32, предназначенная дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407Z.

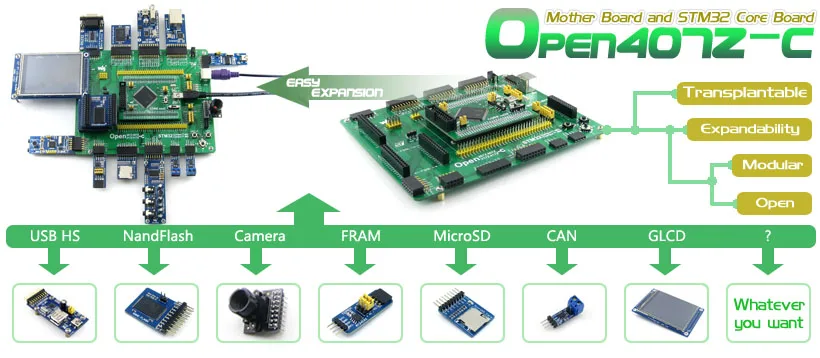

Open407Z-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

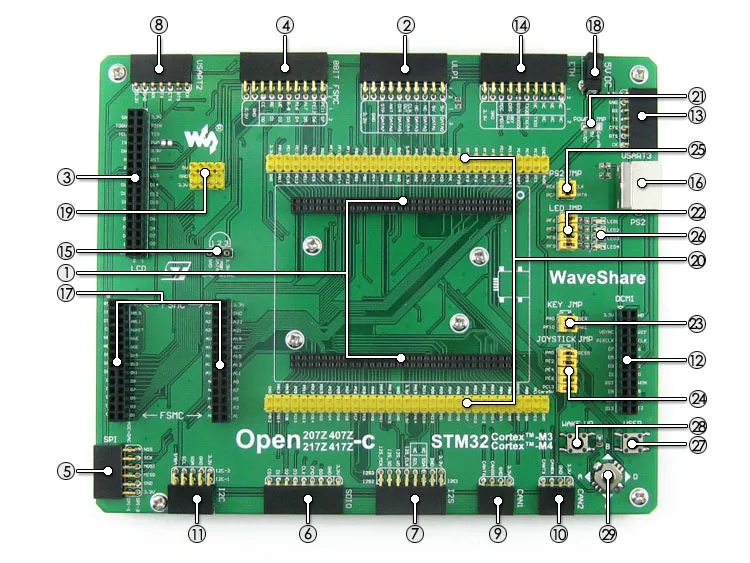

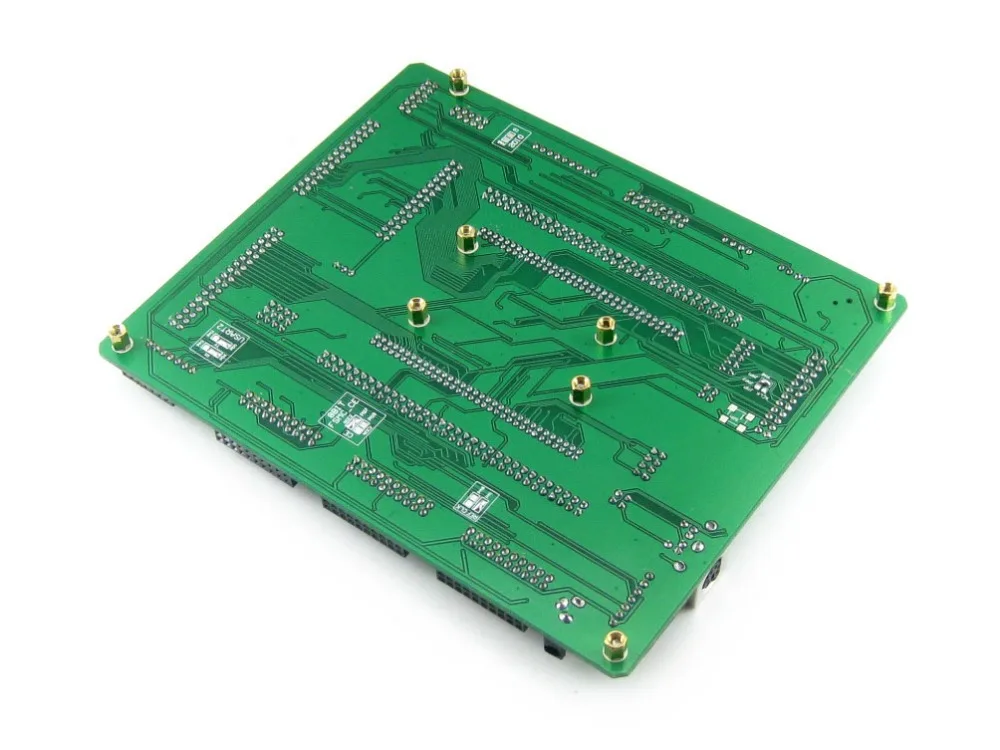

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения основной платы MCU
2. Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F407Z интегрирует USB HS контроллер без какого-либо устройства PHY)
3. 16-битный интерфейс FSMC + SPI:Для подключения сенсорного ЖК-экрана
4. 8-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
5. Интерфейс SPI1/SPI2 + AD/DA
   • Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • Также для подключения AD/DA модуля, благодаря альтернативной функции SPI1 AD/DA
6. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
7. I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
9. Интерфейс CAN1:Для подключения модуля CAN
10. Интерфейс CAN2:Для подключения модуля CAN
11. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
12. Интерфейс DCMI:Для подключения модуля камеры
13. Интерфейс UART3:Легко подключается к RS232, USB к 232 и т. Д.
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
16. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
17. 16-битный интерфейс FSMC:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д.
18. 5 V DC jack
19. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
20. MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
21. Мощность JMP
    • 5 в постоянного тока: питание от 5 в постоянного тока
    • Core5V: питание от основной платы MCU
22. Перемычка светодиодов
23. Ключ пользователя/перемычка кнопки пробуждения
24. Перемычка для джойстика
25. Джемпер PS/2
26. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
27. Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом
28. Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
29. Джойстик:Пять позиций

Для Джемперы 22-25:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

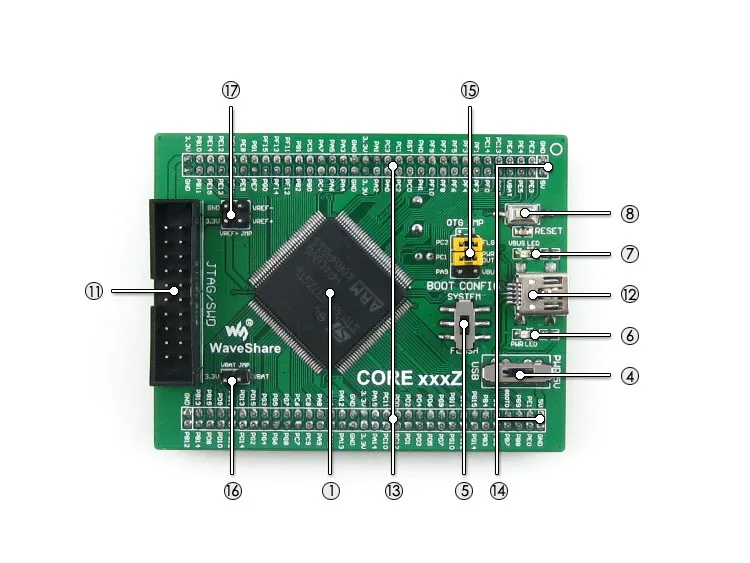

Что на Core407Z

1. STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-битный RISC
   • Характеристика:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Рабочее напряжение:1,8 В-3,6 В
   • Упаковка:LQFP144
   • Воспоминания:512кб/1024кб вспышка, 192 + 4кб SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • Высокоскоростное/полноскоростное устройство USB 2,0/хост-контроллер/OTG с выделенным DMA, ULPI и на чипе полноскоростной PHY-1 шт.
     • 1x10/100 Ethernet MAC
     • 1 x 8-14-битный параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP
2. AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения
3. MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Индикатор питания
7. Светодиод VBUS
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Интерфейс USB
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---





Примечание:
Open407Z-C поддерживает программирование через STM32 UART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.

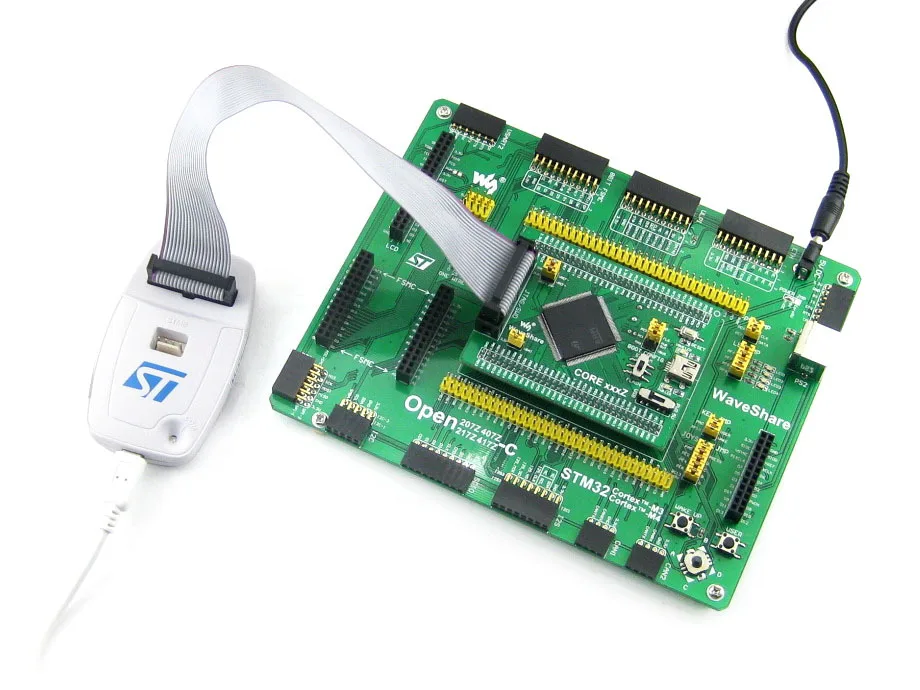

Open407Z-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407Z-C

---

В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

1. Open407Z-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод x 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. Программное обеспечение CD x 1

1 2 3 4 5 6 7 8

Комплект аксессуаров для досок

1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
2. USB3300 USB HS плата x 1
3. DP83848 плата Ethernet x 1
4. NandFlash Board (A) x 1
5. NorFlash Board (A) x 1
6. IS62WV12816BLL SRAM плата x 1
7. OV7670 плата камеры (B) x 1
8. Плата для хранения Micro SD x 1
9. AT45DBXX DataFlash Board x 1
10. FM24CLXX Фрам доска x 1
11. UDA1380 плата x 1
12. VS1003B MP3 плата x 1
13. Аналоговая тестовая плата x 1
14. SN65HVD230 CAN Board 2 шт x 1
15. NRF24L01 RF доска (B) 2 шт x 1
16. Кабель Ethernet x 1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16





---

---
