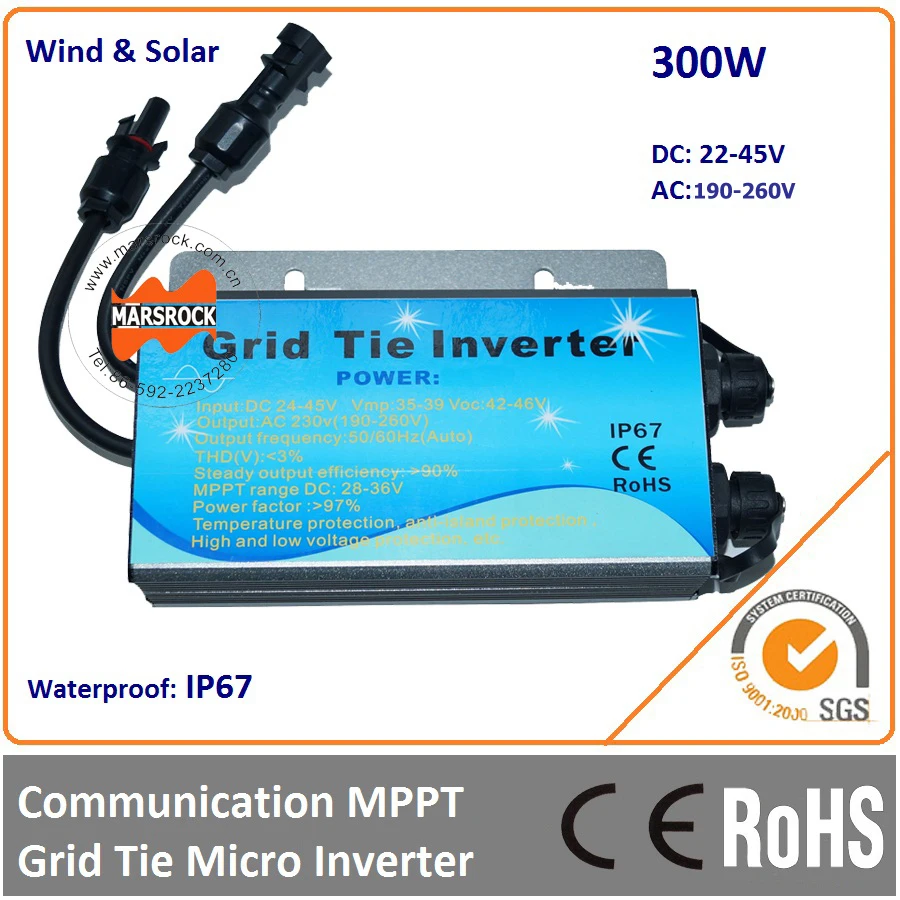

Водонепроницаемый IP67! 300 Вт сетчатый микро-инвертор с функцией связи от 22 до 45 В

---

Водонепроницаемый IP67!300WСетевой микро инвертор с функцией связи,22-45VDC до 190-260VAC для 350W 36V солнечных панелей



В настоящее время этот инвертор имеет два диапазона входного напряжения, 20-40VDC и 24-45VDC. 20-40VDC наиболее подходит для модуля 24V PV; 24-45VDC наиболее подходит для модуля 36V PV. Поэтому, когда вы размещаете заказ, пожалуйста, сообщите нам, какое входное напряжение вам нужно.



1. Введение

Сетевой инвертор-это устройство, которое непосредственно преобразует постоянный ток в синусоидальную волну, частоту и фазу, такие же, как и переменный ток электросети и питается в электросеть. Это ключевое устройство системы генерации электроэнергии, такие как система генерации электроэнергии PV, система генерации энергии ветра малой мощности.Интеллектуальный микро-инверторОптимизированная конструкция модульного генератора мощности, а также батареи для преобразования в переменный ток, который подходит для подачи в сетку. Продукт подходит и надежный, а также высокая эффективность преобразования. Это лучший выбор для систем производства электроэнергии PV и малых систем производства энергии ветра.

Интеллектуальный микро-инверторМожно легко разместить и прикрепить к стойке солнечных панелей. Не требуется места для самостоятельной установки и низкого напряжения постоянного тока провод боковой панели солнечных батарей, подключаемый к интеллектуальному микроинвертору, может устранить риск высокого напряжения постоянного тока, что приводит к высокой мощности централизованного инвертора серии и/или параллельного соединения. Философия распределенного модуляризации для интеллектуального микроинвертора не повлияет на продуктивность всей системы в результате одного выхода из строя. Каждый умный микро инвертор индивидуально максимальный пиковый датчик мощности (MPPT) контролирует каждый PV moudle. Это гарантирует, что максимальная мощность, доступная от каждого модуля PV, экспортируется в сетку утилиты независимо от производительности других PV модулей в массиве. То есть, хотя отдельные PV модули в массиве могут быть подвержены затенению, загрязнению, ориентации или несоответствию PV модуля, умный микро инвертор обеспечивает высокую производительность для его соответствующего PV модуля. Результат-максимальная выработка энергии из вашей системы PV и возврат инвестиций за меньшее время.



2. Преимущества интеллектуального микроинвертора

1).Уникальный дизайн, Выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2).Творческий со слежением за максимальной точкой мощности технологии, Эффективность более 99%, более быстрая реакция, более чувствительная реакция и более надежная Максимальная Блокировка точки питания.

3).Параллельная модульная конструкция, Малый объем, распределенная установка, легкая для конфигурации системы, гибкая для сжатия, сильная расширенность системы.

4). Использование высокочастотного изоляционного трансформатора, высокая эффективность, высокая безопасность.

5). Идеальная функция электрической защиты.

6). Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7). Получение дизайна электронной цепи, дизайна внешнего вида и других патентов на основные технологии.

8). Продукт заполнен высококачественным термосиликоном. Полностью изолированные электронные компоненты и воздух, почти останавливают старение eletronic компонентов, значительно увеличивая срок службы продукта.

9). MCU центральный контроль и сбор информации, с ifnormation передатчиком и инфромацией сбора, удаленного мониторинга, так что вы можете узнать в любое время, в любом месте и контролировать состояние солнечной энергии, где бы вы ни находились.

(Раздел конфигурации связи отдельно)



3. Параметры микроинвертора

Мощность	200W	230W	260W	300W
Солнечные панели	≥200W	≥230W	≥260W	≥300W
AC DC Макс вход	230W	250W	300W	350W
DC Диапазон входного	22-45VDC
Слежением за максимальной точкой мощности, Напряжение	Большие размеры 31-40V
DC максимальный ток	15A	20A	20A	45A
Переменного тока Максимальная выходная мощность	215W	240W	260W	320W
Выход переменного тока диапазон	120VAC(90-140VAC) или 230VAC(190-260VAC)
Частотный диапазон	50 Гц/60 Гц (автоматическое управление)
Мощность фактор	> 98.5%
Коэффициент нелинейных искажений	<5%
Точности фазового сдвига	<2%
Максимальная эффективность/110 В	> 88%	> 88%	> 87%	> 87%
Стабильная эффективность/110 В	> 86%	> 86%	> 86%	> 86%
Максимальная эффективность/220 В	> 91%	> 91%	> 88%	> 88%
Стабильная эффективность/220 В	> 89%	> 89%	> 87%	> 87%
Защита	Islanding; Короткое замыкание; Конверсионное соединение; Низкое напряжение; Перенапряжение; Защита от перегрева
Работа Температура	-25°C-65°C
Рабочая влажность	Водонепроницаемый дизайн
Класс из Водонепроницаемый	IP67
Показать	Красный и зеленый светодиодный
Вентилятор охлаждения	Теплопроводность силикагель(Естественное охлаждение)
Переход в режим ожидания Мощность	1-2 Вт
EMC	EN61000-6-3:2007 EN61000-6-1:2007
Сетка помехи	EN 50178 + EN 62109-1 + VDE0126-1-12
Сетка обнаружения	DIN VDE 1026 UL1741
Сертификат	CE
Чистая Вес	1.3 кг/шт
Брутто Вес	2.0 кг/шт
Внутренняя коробка	30*20,3*11,3 см
Картонная коробка	42*31,5*35,5 см



4. Установка

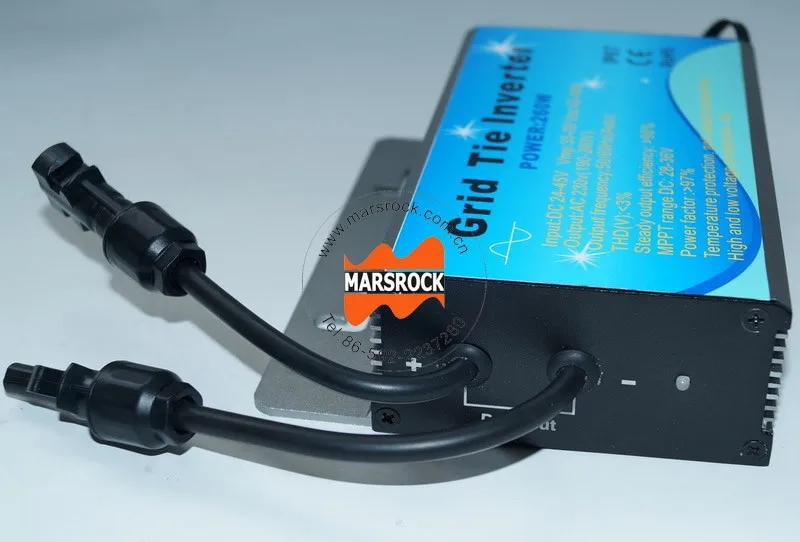

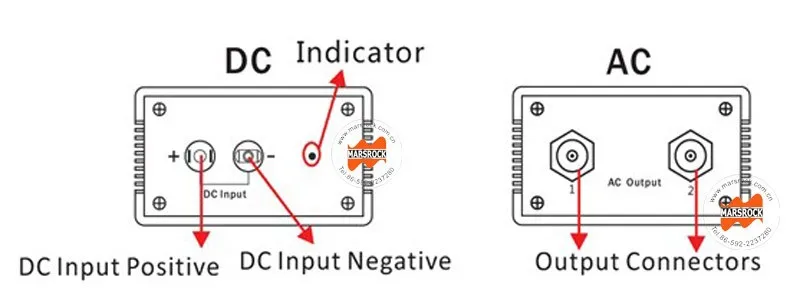

1). Diagrammatize DC вход и AC выход терминалы.

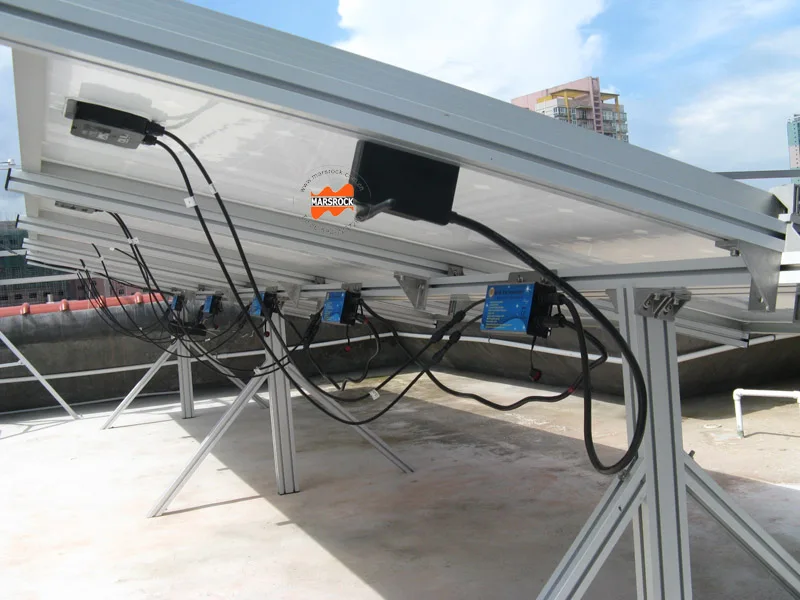

2). Прикрепите умный микро-инвертор к стеллажу или закрепите на стене.

3). Правильно подключите положительные и отрицательные панели солнечных батарей и умный микро-инвертор.

4). Кабель питания переменного тока подключается к интеллектуальному микроинвертору и жилой электросети, которая относится к низкому напряжению гражданского однофазной электросети.

5). Включите сетку питания после проверки правильности входных и выходных соединений, а затем включите умный микро-инвертор. Красный/зеленый светодиодный индикатор, красный светодиодный индикатор выключен, зеленый светодиодный фонарь и быстрая вспышка, следующий светодиодный медленно мигает, что указывает на то, что умный микро-инвертор обрабатывает работу MPPT для отслеживания максимальной мощности от солнечного модуля. Наконец, зеленый светодиодный индикатор включается и указывает на то, что максимальная мощность блокируется. Умный микро-инвертор, правильное функционирование и выход.

6). Обратите внимание

A. Therre-это два разъема для инверторов, соединительный соединитель включает в себя линию питания переменного тока и линию передачи данных. Два разъема одинаковые и могут быть изменены случайным образом. Кабель электропитания, который подключается к сети, не требует передачи данных. Пользователь должен основать линию данных, чтобы избежать прикосновения к электрическому проводнику. Питание от сети переменного тока для радиочастотного модуля передачи, который отключается, радиочастотный модуль передачи будет отключен.

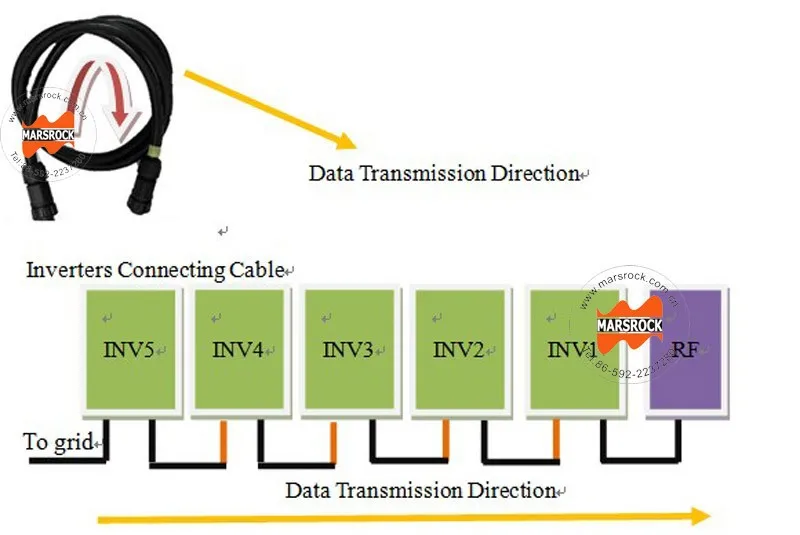

B. При подключении к системе направление передачи данных начинается от инвертора, который ближе всего к сетке, к модулю радиочастотной передачи не может быть правильно получено данные инвертора

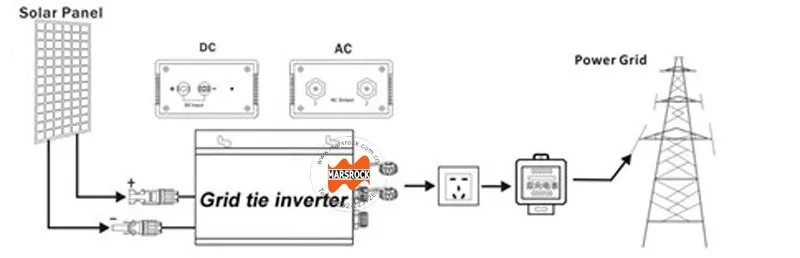

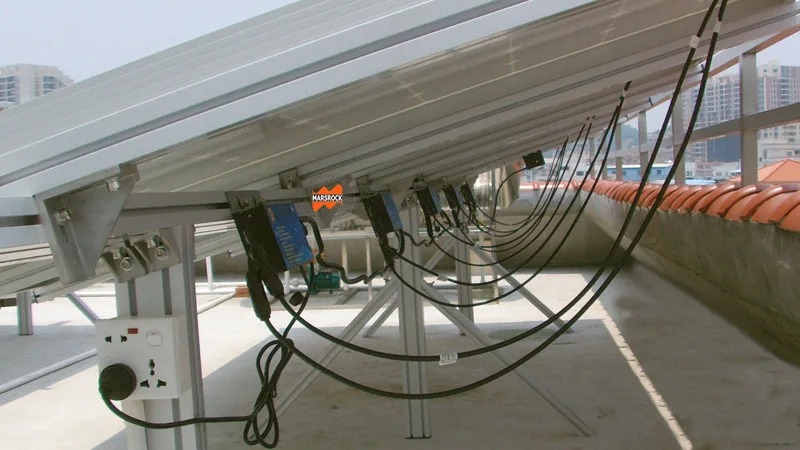

5. Схема подключения интеллектуального микроинвертора

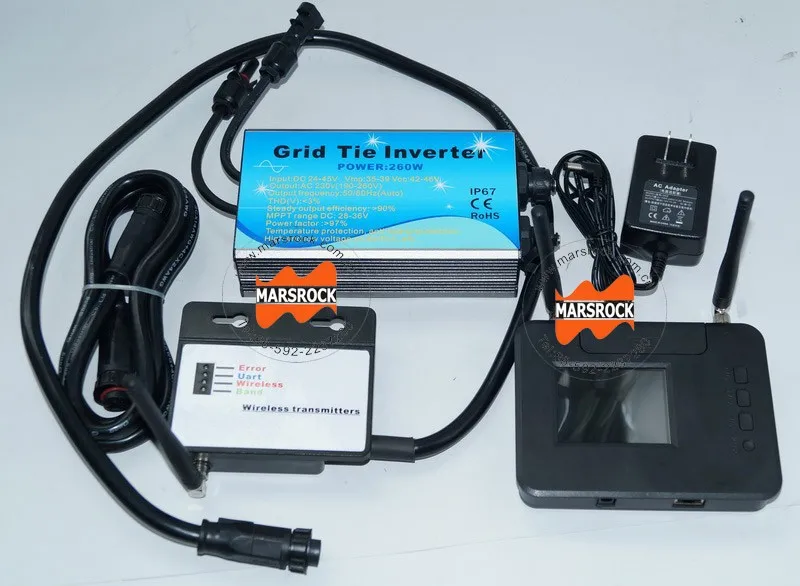

(Установка удаленного мониторинга)



6. Микро инвертор может быть использован ниже

1). Работа с 72 ячейками солнечной панели (Vmp:36V, Voc:43V)

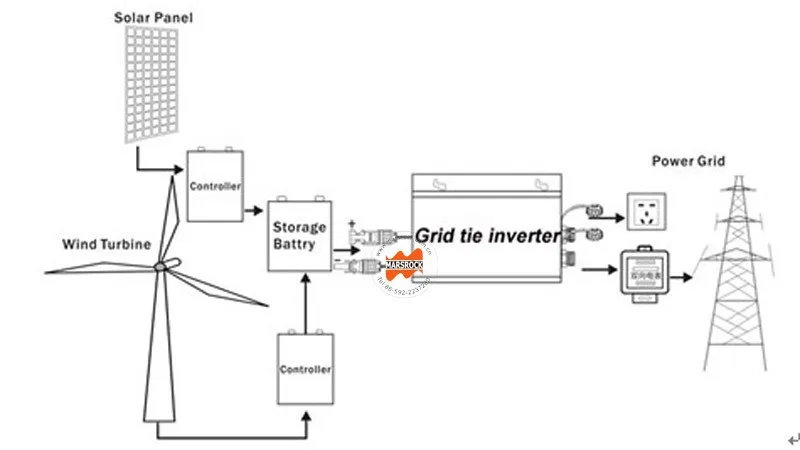

2). Работает с ветряной турбиной, если ветровая турбина не встроена в контроллер заряда ветра, необходимо добавить контроллер заряда ветра.

3). Работайте с батареей, вы можете использовать солнечную и ветряную энергию для зарядки аккумулятора, а аккумулятор отпустите питание к сетевому инвертору

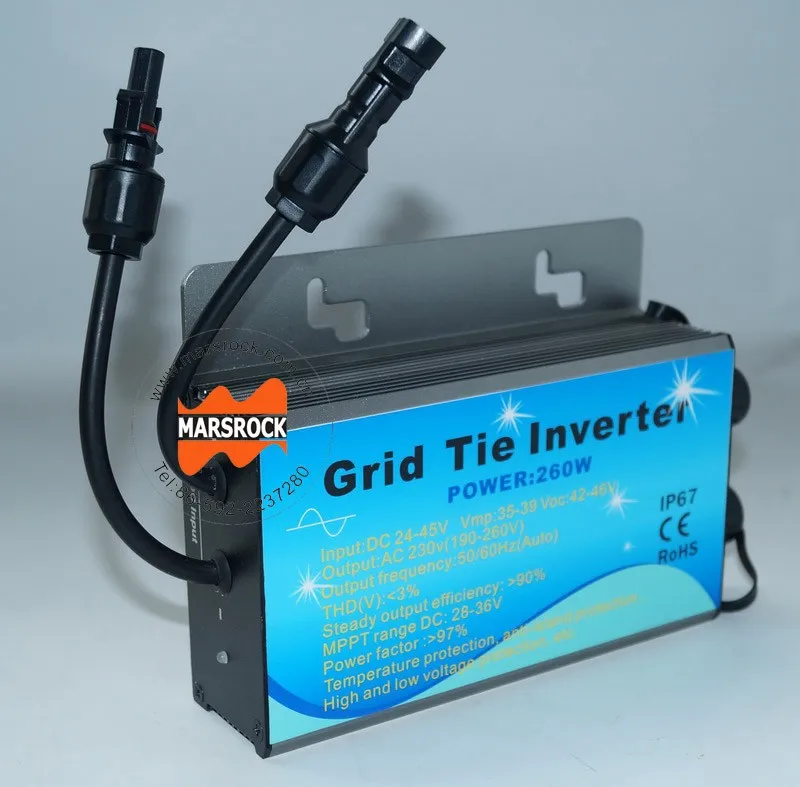

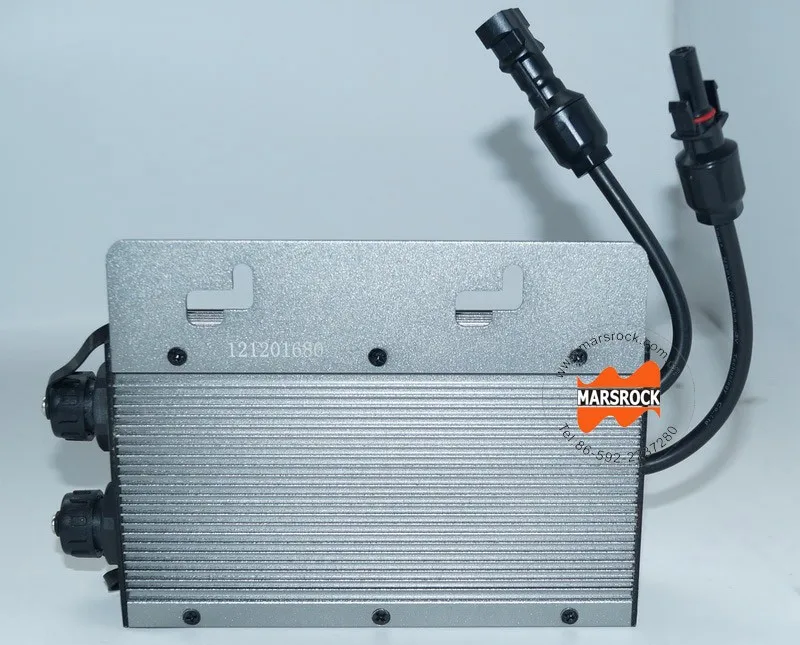

7. Фото продукта
