Бесплатная доставка DMX декодер LED RGB контроллер светодиодный драйвер с

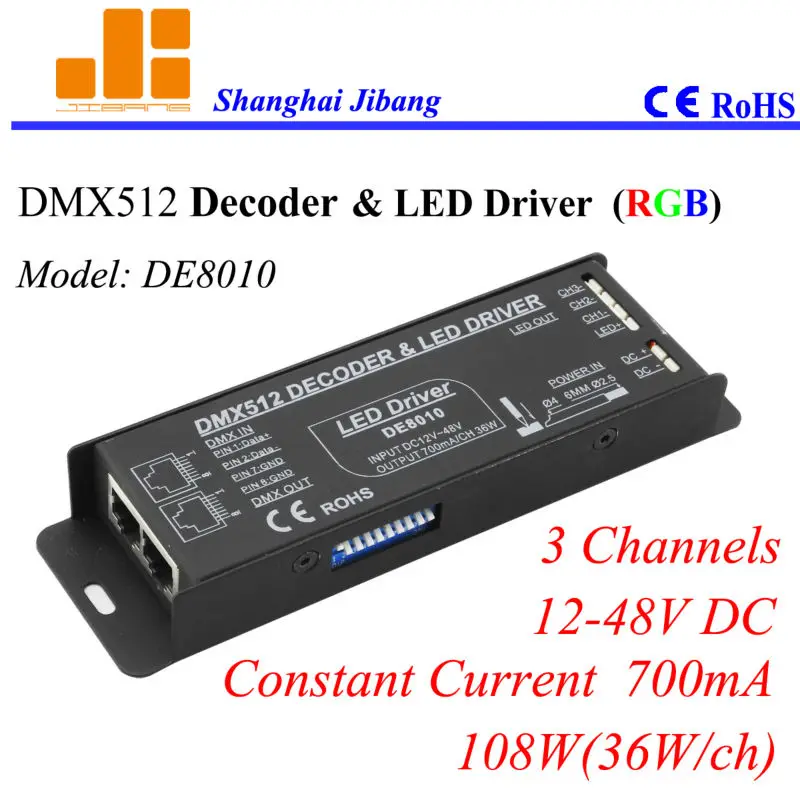

Модель: DE8010

Бесплатная доставка DMX декодер RGB контроллер, светодиодный драйвер с широтно-импульсной модуляцией, постоянный ток 700мА, 3CH/12-48V/108W

Особенности

1.Соответствует DMX512/1990

2.256 уровней яркости, полноцветный с управлением Драйвером

3. Постоянный ток3 канала выхода, максимум 700 мА на канал. Общая мощность 108 Вт.

4.Может достичь асинхронного эффекта изменения цвета при работе с контроллером.

5.Сотрудничество wiСистема управления, может осуществитьБогатыйИзменение эффекта.

6.Установка адреса DMX свободно

7.Модулирование и может быть точно сочетается с другим светодиодный модулем.

8.Изготовлено на заказ по вашим требованиям.

Технический параметр

Панель инструкции

(Рис. 1) DMX входной сигнал/Выходной интерфейс (RJ45).

(Рисунок2.)Код адреса Установите интерфейс переключателя (Используя методСм. «DMX series address the meter»).

(Рис. 3)4PIN is dИнтерфейс речного выхода (3 канала. CH1-CH2-CH3-output интерфейс, может связаться со всеми видами полноцветного модуля и монохромного модуля автоматически в соответствии с нагрузкой модуля лампы Отрегулируйте выходной импульс). 2 PIN-это входной интерфейс питания (вход от 12 до 48 В постоянного тока, питание для самого декодера и декодера с лампами).

С самопроверяемыми процедурами,Модель всех видов освещенияТусклая игла, Установите переключатель циферблата 1-9 вверх, и свет горит.

Режим градиента канала RGBТусклая иглаПоместите переключатель циферблата 1-9 вниз, это режим градиента канала.

Схема

DMX-512Контроль подключения сигнала

1.Сигнальный кабель DMX изготовлен из витой пары (линия), сигнал DMX включает в себя положительный и отрицательный конец, при сварке под давлением DMX сигнальная линейная вилка должна обратить особое внимание на полярность. DMX512 Контроллер вход и выход RJ45 Интерфейс: PIN1ЯвляетсяСигнал положительный, PIN2ЯвляетсяСигнал отрицательный, PIN7.8ЯвляетсяСигнал заземления, пожалуйста, соответствующая полярностиПодключение.

2.Выход DMX5000 и линии передачи de8010 не могут быть более 300 метров.

3.DMX5000 каждый интерфейс может иметь не более 170ЧастиDE8010. Восемь выходных интерфейсов. Через JBLED светильник вспышки делая программное обеспечение и может с компьютером на линии управления. Реализовать бесконечный КонNectDMX светит.

4.При обращении 32ЧастиDE8010, DMX сигнал должен добавить усилитель сигнала RE2000.Каскад не может превышать 4 шт.

5.В концеПодключение, Мы должны подключить финализатор сигнала DMX (поместите переключатель кода № 10 циферблата DE8010).
