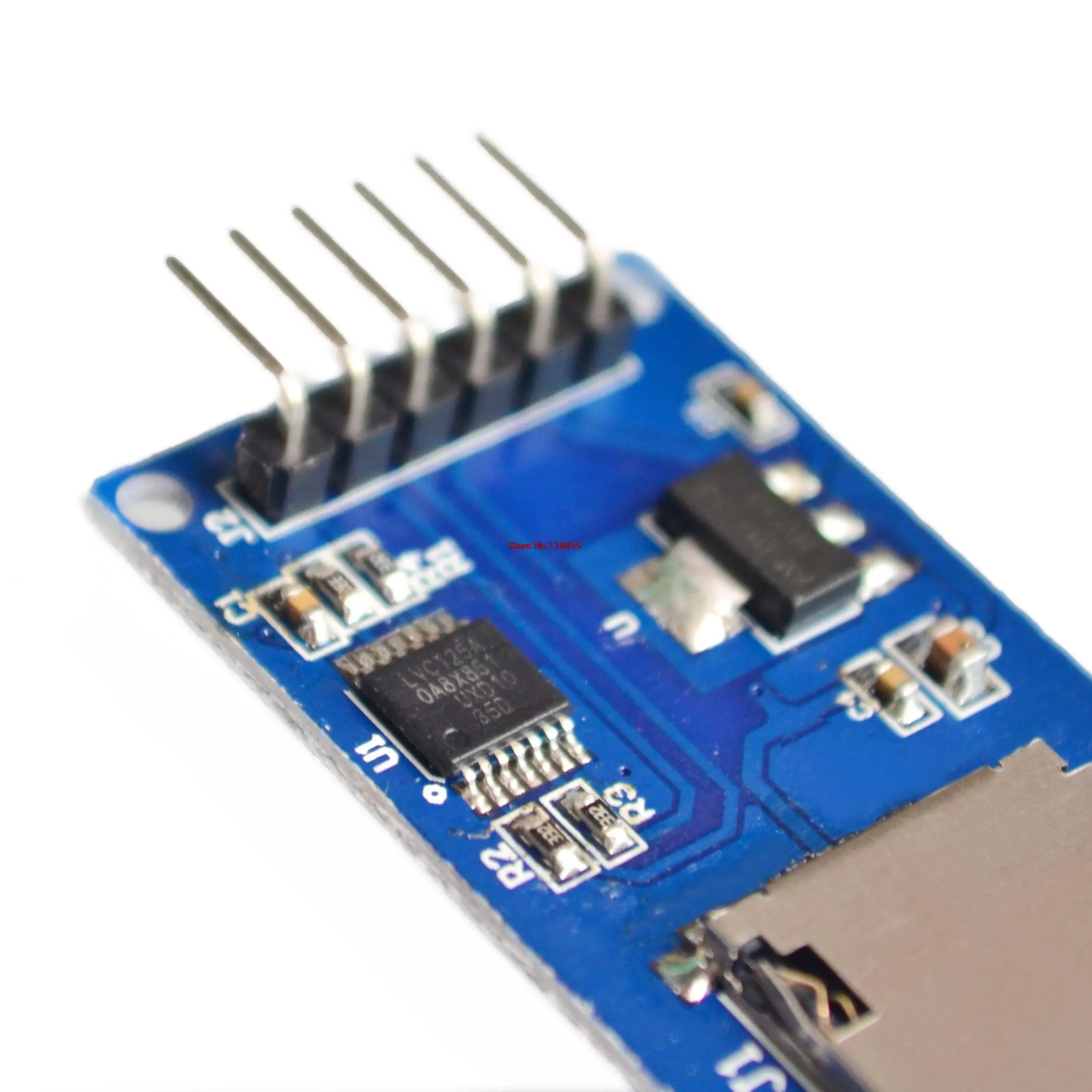

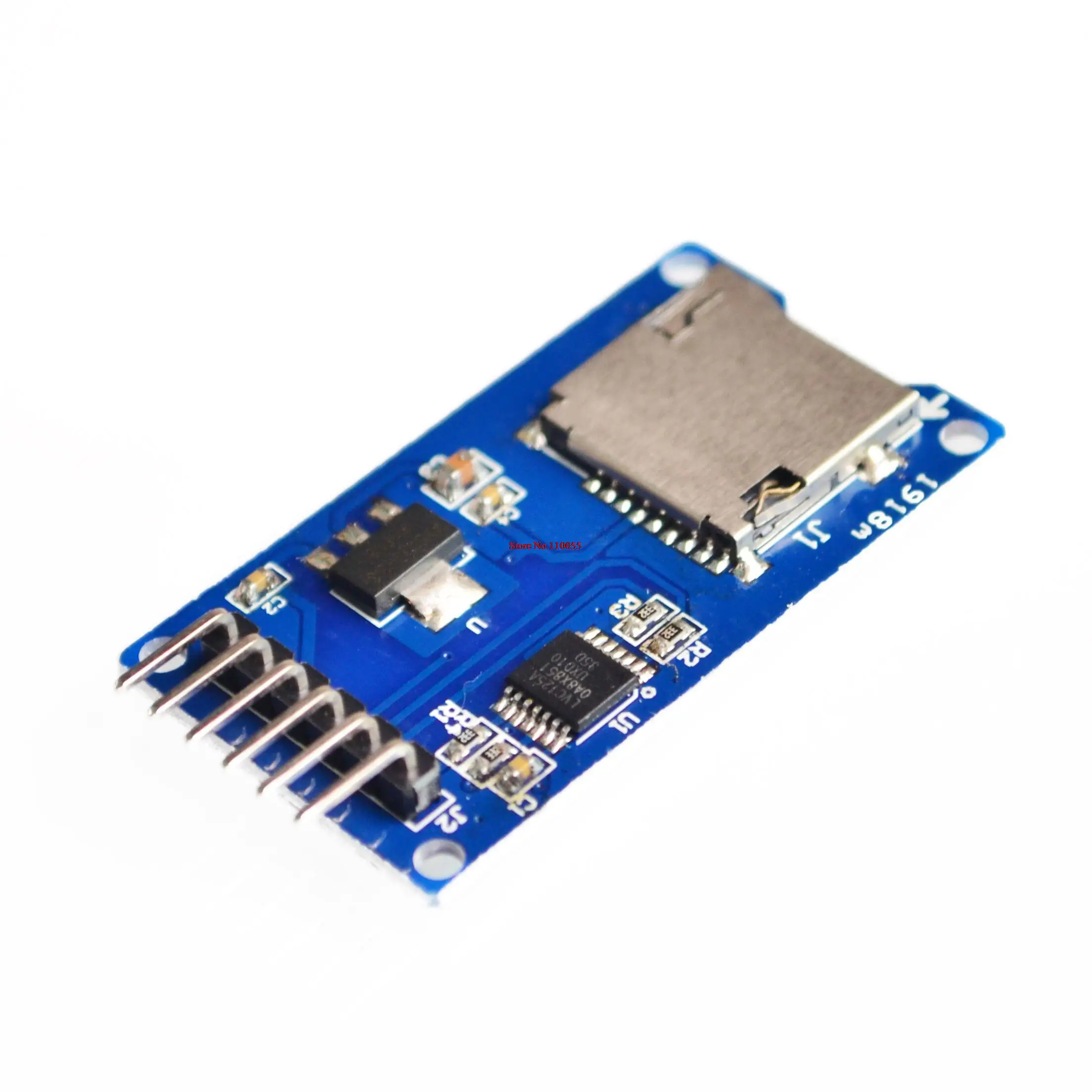

[Простая Кнопка] Micro SD карта Мини TF кардридер модуль SPI интерфейсы с чипом

---

Модуль (адаптер карты MicroSD)-это модуль считывания карт Micro SD, через файловую систему и Драйвер интерфейса SPI, MCU для завершения работы с файловой системой для чтения и записи MicroSD-карты. Использование rs может непосредственно использовать IDE поставляется с sd-картой для завершения инициализации и чтения карты библиотеки Характеристики модуля: 1. Поддержка карт Micro SD, карт Micro SDHC (высокоскоростная карта) 2 уровня конверсии платы, что интерфейсы уровня для 5 В или 3,3 В 3 источника питания-4,5 V ~ 5,5 V, 3,3 V регулятор напряжения схема 4-это стандартный интерфейс связи SPI 5,4 M2 позиционирование винтов отверстия для легкой установки Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND на землю, VCC-это источник питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнального штифта; 3,3 V регулятор напряжения цепи: регулятор LDO выходная мощность составляет 3,3 V преобразователь уровня чип, SD/MMC, микро SD карты питания; Уровень конверсии: Micro SD карты в направлении сигнала преобразуется в 3,3 V, MicroSD карты интерфейсов для того, чтобы управлять направлением сигнала мисо также преобразуется в 3,3 V, система микроконтроллера AVR может считывать сигнал; Разъем для карты Micro SD: самобалансирующийся, легко вставляется. Позиционирование отверстия: 4 M2 винты позиционирования Диаметр отверстия составляет 2,2 мм, точное позиционирование модуля просты в установке, для того чтобы достигнуть Интер-модуль комбинированный

---

---
