3 шаговый двигатель 13Nm (1841oz. дюйма) Nema 34 шагового двигателя и MA860H драйвер ЧПУ

---

Посылка включает в себя:

• 3 x MA860H Драйвер шагового двигателя Max 80VAC или 110VDC с 2,4-7.2A
• 3 x высокий крутящий момент/скорость Nema 34 CNC шаговый двигатель 13 нм (1841oz. in) 34HS59-5004S
• 3 x импульсный источник питания 350 W 60 V 5.9A для Комплекты ЧПУ роутера 115 V/230 V S-350-60

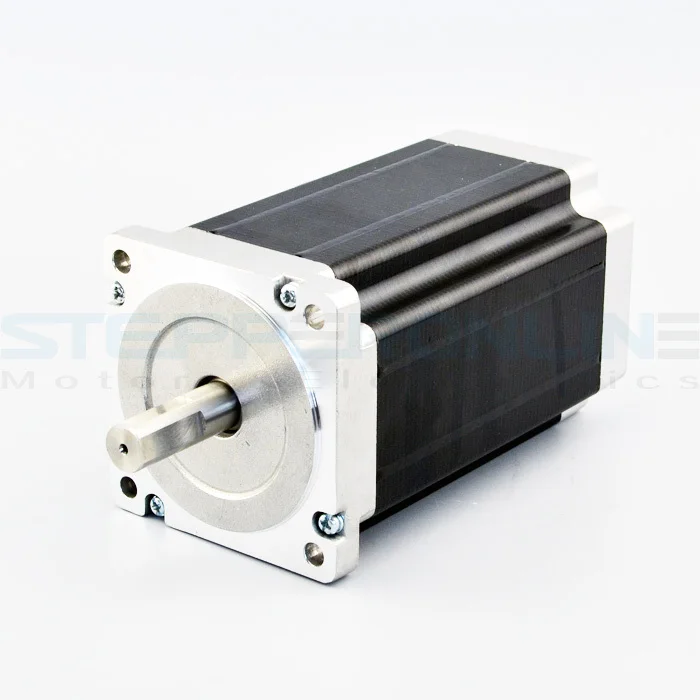

Шаговый двигатель 34HS59-5004S

Номер детали производителя	34HS59-5004S
Угол поворота	1,8 °
Держательный крутящий момент	13 нм (1841oz. in)
Номинальный ток/фазу	5.0A
Фазовое сопротивление	1,0 Ом
Напряжение	5,0 V
Индуктивность	11mH±20% (1 кГц)
Вес	5,0 кг

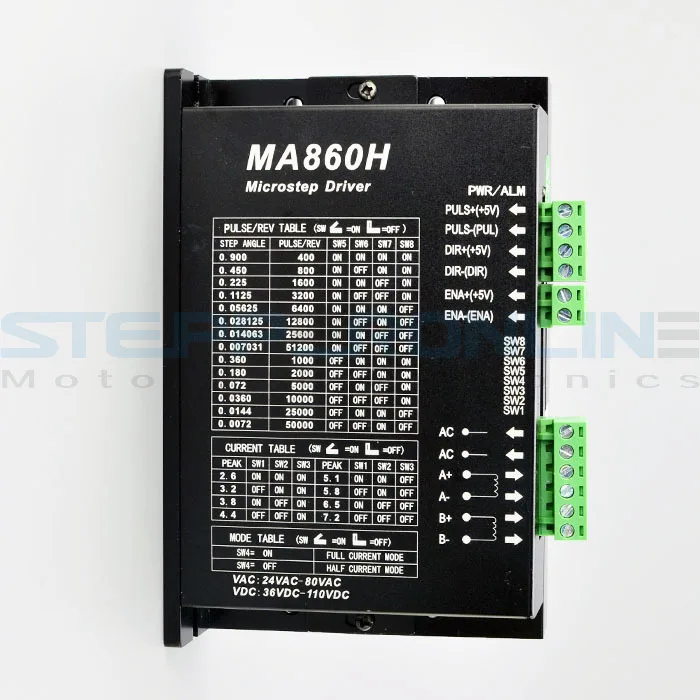

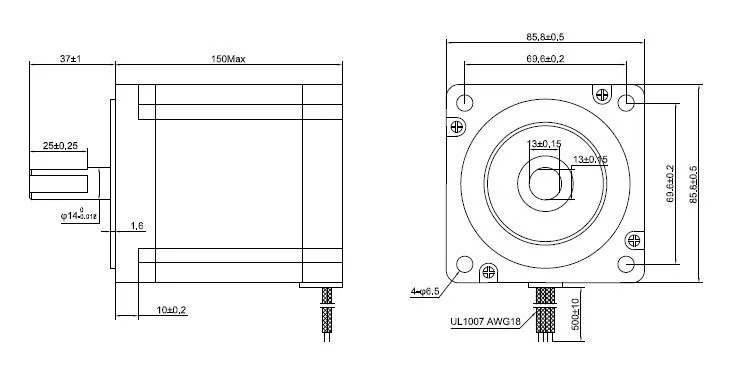

Размер двигателя: Монтажная схема: Драйвер шагового двигателя MA860H

• Высокая производительность, экономичность
• Напряжение питания до 80VAC или + 110VDC
• Выходной ток до 7.2A
• Самостоятельной настройки технологии
• Технология контроля чистого синусоидального тока
• Импульсная Входная частота до 300 кГц
• Ttl совместимый и оптически изолированный вход
• Автоматическое уменьшение холостого хода
• 16 Выбор разрешения в десятичных и бинарных, до 51200 шагов/rev
• Подходит для детей в возрасте от 2-phase и 4-фазами
• Защита от короткого напряжения, перенапряжения, перегрузки по току и короткого замыкания

Электрические свойства (температура окружающей среды Tj = 25C pm):

Параметры	MA860H
	Мин.	Типичное	Макс.	Блок
Выход ток	2,6	-	7,2 (5.1RMS)	А
Поставка Напряжение	18	60	80	Переменного тока
	+ 24	+ 80	+ 110	Постоянный ток
Логический сигнал ток	7	10	16	MA
Импульсный Вход частоты	0	-	300	КГц
Сопротивление изоляции	500	-	-	МОМ

Разъем P1 конфигурации:

PIN-код	Детали
PUL + Опора	Импульсный сигнал: в режиме одиночного импульса/направления, этот вход представляет импульсный сигнал; 4-5 В при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойной импульсного режима (пульс/пульс), этот вход представляет по часовой стрелке с вращением по часовой стрелке и против часовой стрелки) винты) пульс, активный на высоком уровне или низкого уровня (установлен внутри джемпер J1 & J2). Для надежного отклика ширина импульса должна быть длиннее 1,5 МКС. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. То же, что и сигналы DIR и ENA.
Дир + Дир	Дир сигнала: в режиме одиночного импульса этот сигнал имеет низкий/высокий уровень напряжения, представляет собой два направления вращения двигателя; в импульсном режиме (установлен внутри джемпер J1 & J2), этот сигнал-счетчик часов (CCW) импульсов. Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала как минимум на 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Обратите внимание, что направление движения также соответствует проводке tomotor-driver. Обмен на соединение? Два провода для катушки к водителю обратное направление движения.
Ена + Ена-	Включение сигнала: этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНеподключенным (включено)

Разъем P2 конфигурации:

PIN-код	Детали
+ Жилет)	Источник питания, 18 ~ 80 В постоянного тока или 24 ~ 110В, включая колебания напряжения и напряжение EMF.
GND	Мощность заземления
A +, A-	Двигателя двигателем постоянного тока однофазный A
B +, B-	Двигателя двигателем постоянного тока однофазный B

Microstep Разрешение выбор:

Когда он не в режиме настройки программного обеспечения, разрешение микрошага устанавливается SW5, 6, 7, 8 переключателя DIP, как показано в следующей таблице:

Microstep	Ступени/оборотов (для мотора 1,8 °)	SW5	SW6	SW7	SW8
2	400	На	На	На	На
4	800	На	OFF	На	На
8	1600	На	На	OFF	На
16	3200	На	OFF	OFF	На
32	6400	На	На	На	OFF
64 ГБ	12800	На	OFF	На	OFF
128	25600	На	На	OFF	OFF
256	512000	На	OFF	OFF	OFF
5	1000	OFF	На	На	На
10	2000	OFF	OFF	На	На
25	5000	OFF	На	OFF	На
50	10000	OFF	OFF	OFF	На
125	25000	OFF	На	На	OFF
250	50000	OFF	OFF	На	OFF

Текущие параметры:

Для данного двигателя, более высокий ток драйвера сделает двигатель на выходе больше крутящего момента, но в то же время вызывает больше нагрева в двигатель и драйвер. Поэтому выходной ток обычно устанавливается таким образом, что двигатель не будет перегреваться в течение длительного времени работы. Так как параллельные и серийные соединения Катушки Двигателя значительно изменят приводящую индуктивность и сопротивление, поэтому важно установить выходной ток драйвера в зависимости от фазный ток двигателя, мотора и методов подключения. Номинальное значение фазы currentm, поставляемое производителем двигателей, важно при выборе тока драйвера, однако выбор также зависит от проводов и соединений. Первые три бита (SW1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3) нижеследующей таблице используются для установки одного из динамическая сила тока. Выберите наиболее близкий к требуемому току вашего двигателя.

Максимальный ток	Измерения среднеквадратичного значения тока	SW1	SW2	SW3
2.6A	1.8A	На	На	На
3.2A	2.3A	OFF	На	На
3.8A	2.7A	На	OFF	На
4.4A	3.1A	OFF	OFF	На
5.1A	3.6A	На	На	OFF
5.8A	4.1A	OFF	На	OFF
6.5A	4.6A	На	OFF	OFF
7.2A	5.0A	OFF	OFF	OFF

Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамическая Настройка тока, особенно в условиях высокой скорости.

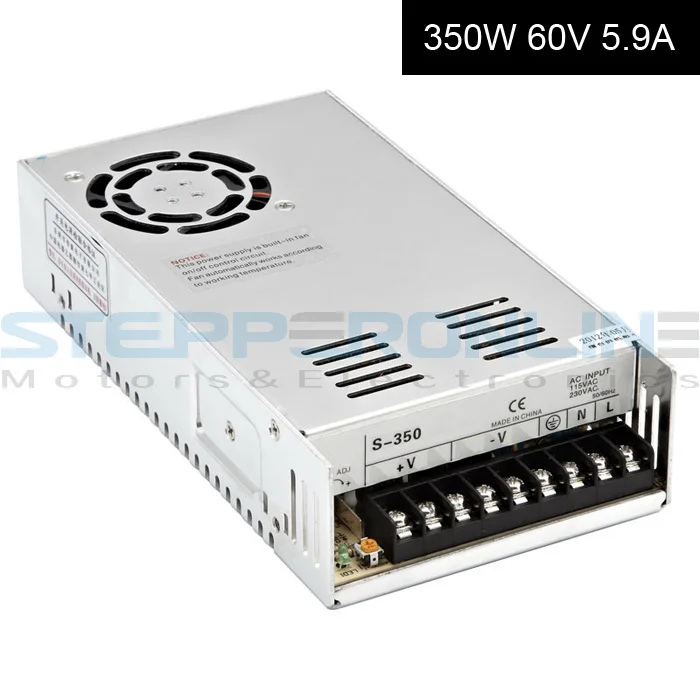

Питание S-350-60

Модель	S-350-60
DC Выход	60 V 5.9A
Волны и Шум	300mVp-p
Устойчивость работы входного устройства	±0. 1%
Устойчивость нагрузки	±0. 3%
Эффективность	86%
Регулируемый диапазон для постоянного напряжения	54,5 V ~ 67 V
AC Вход Напряжение	93 ~ 132 В/176 ~ 264В переменного тока, установленный переключателем
AC Вход ток	3.6A/115VAC 1.8A/230VAC
Рабочая Температура	-10 ~ 50 °C
Стандарты безопасности	GB4943, UL60950, EN60950
EMC стандарт	GB9254, 55022, класс A
Вес	1,1 кг
