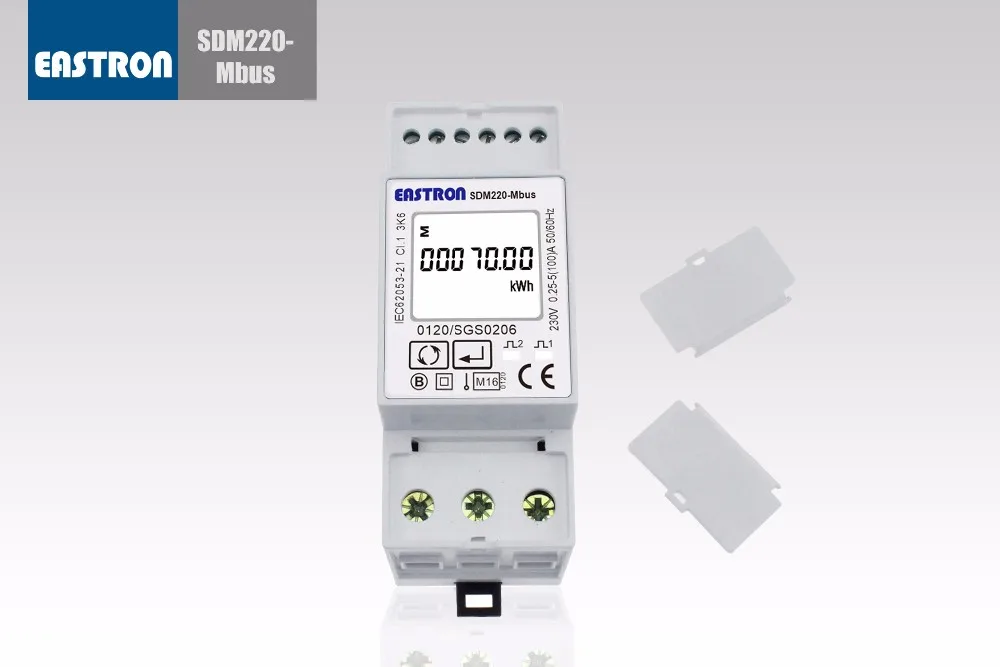

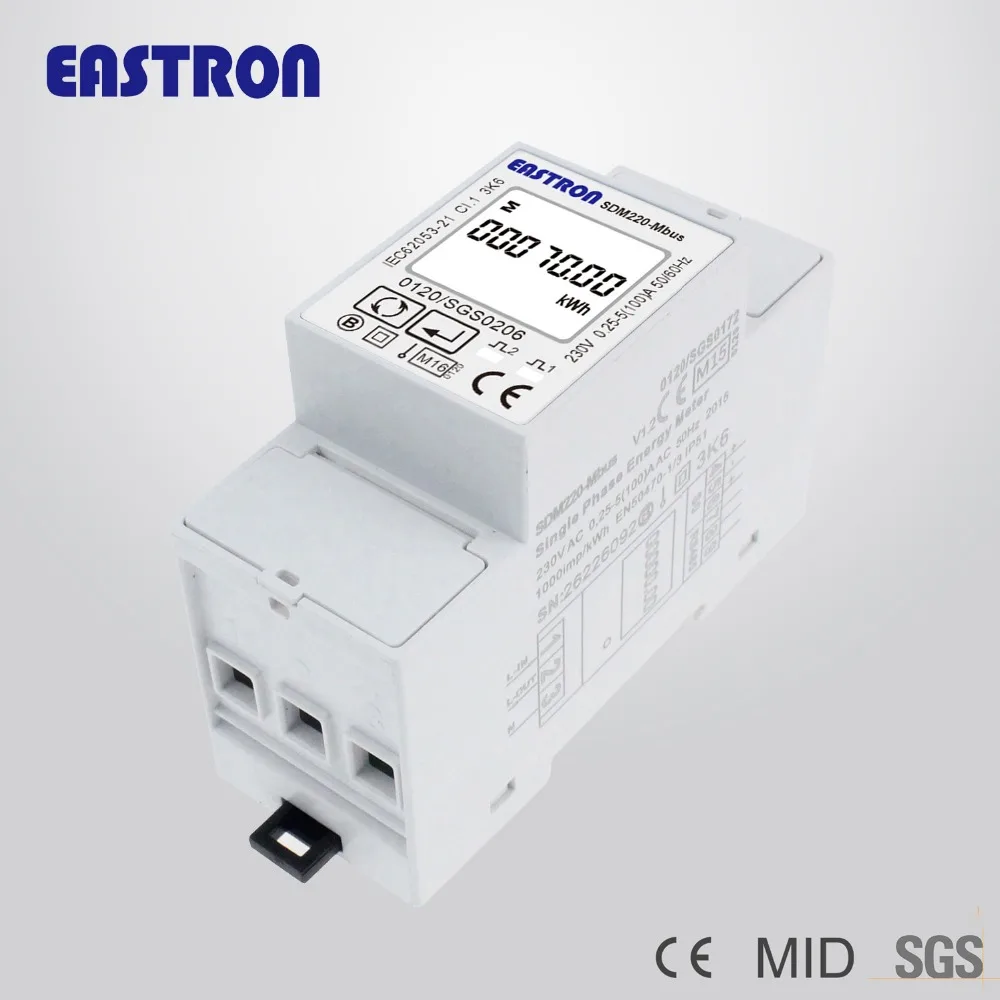

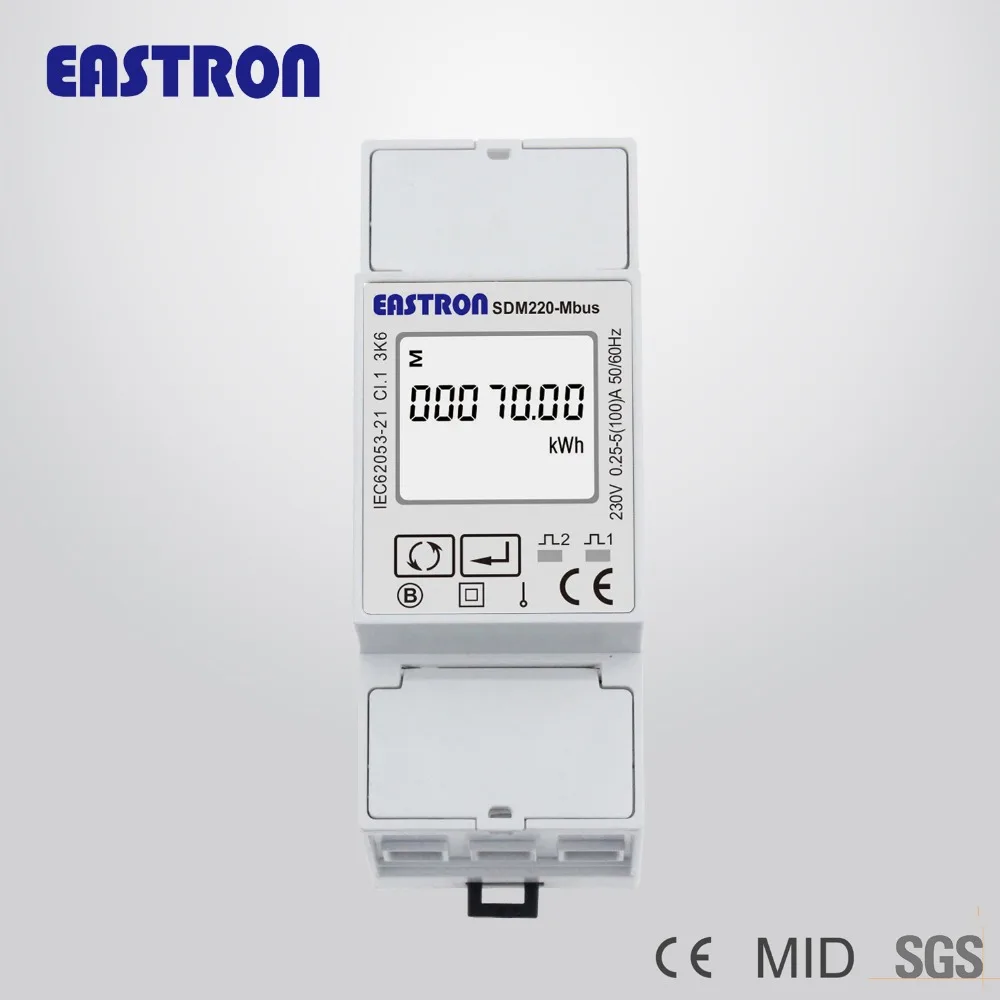

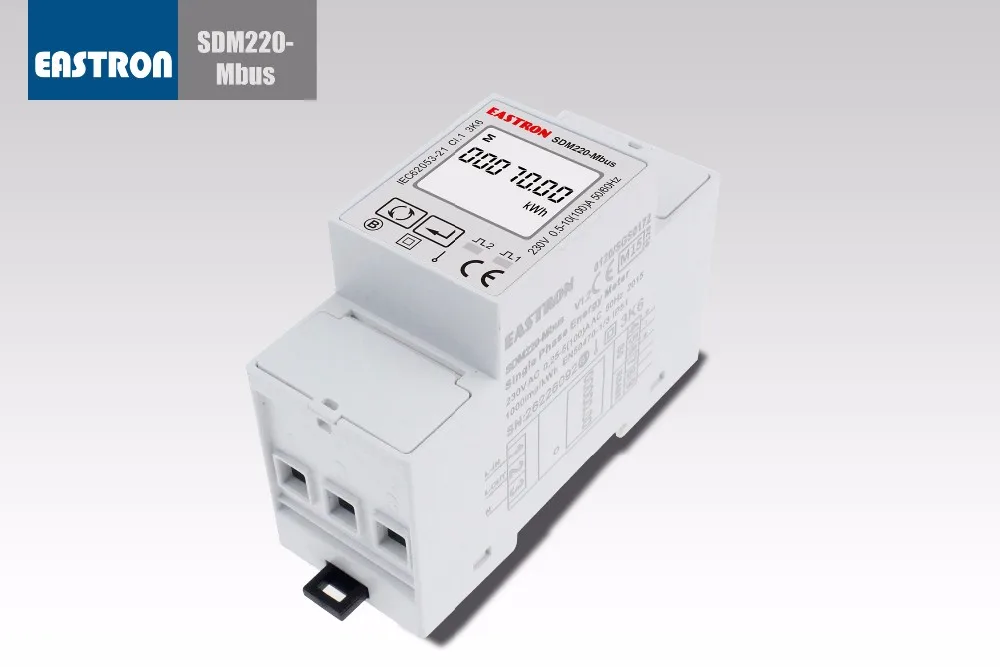

SDM220Mbus 5(100)A 220/230 В однофазный умный измеритель импульс/Mbus сбрасываемый

---

Модель SDM220bus представляет собой Смарт однофазный многофункциональный измеритель на DIN рейку для измерения электрических значений в низкое напряжение сети в модульном формате. Он позволяет отображать все электрические параметры и измерения. Он сочетает в себе исключительную производительность и легкую установку, чтобы обеспечить экономичное решение для активных и реактивных применений энергии и мониторинга мощности, а также идеально подходит для поддозирующих приложений. SDM220Mbus имеет функции связи. Все важные электрические и электрические параметры энергии (кВтч), мощность (кВт), напряжение (В), ток (А), частота (Гц), коэффициент мощности (ПФ), максимальный спрос (MD) и т. Д. Может быть получен isloated Mbus. С протоколом Modbus RTU счетчик настроен в качестве счетчика рабов и будет легко удалять связь с другими Mbus, такими как AMR/SCADA или PLC для сбора активных данных о потреблении энергии на расстоянии.

Краткое интродуситон

SMD220-Mbus,Счетчики энергии «с синим ЖК-экраном с задней подсветкой для префекта» используются для измерения однофазного, как жилое, полезное и промышленное применение. Устройство измеряет и отображает различные важные электрические параметры и обеспечивает порт связи для удаленного чтения и мониторинга. Двунаправленное измерение энергии делает устройство хорошим выбором для измерения солнечной энергии PV.





Особенности:

Mbus связи

Два импульсный выходы

Двунаправленное измерение Imp & Exp

Класс 1,IEC62053-21

Класс B,EN50470-3

2 DIN модуль

Само источника питания

До 80A нагрузки

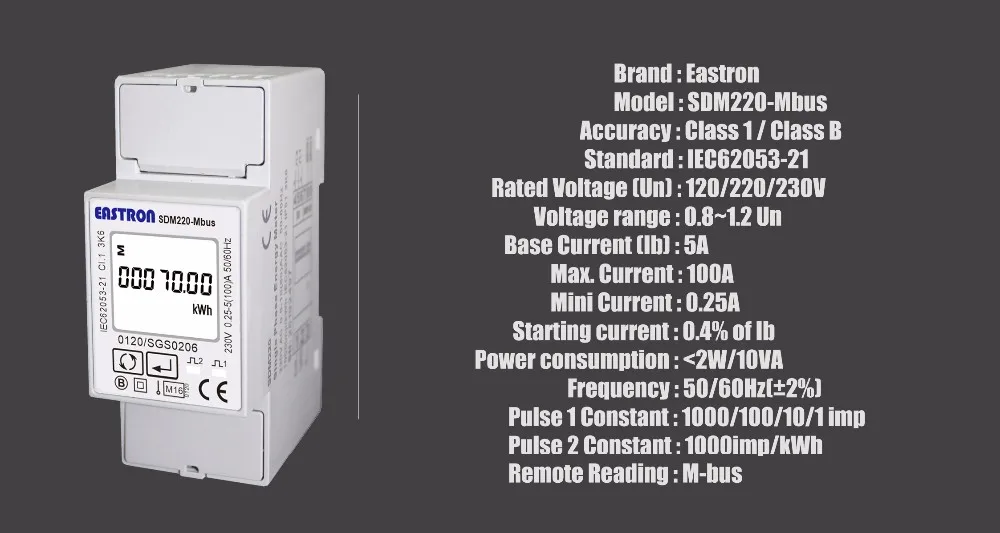

Параметры

Номинальное напряжение (Un)	230 В переменного тока/110 вольт постоянного тока (опционально)
Оперативный Напряжение	176 ~ 276 В переменного тока
Возможности изоляции -Переменного тока Напряжение выдерживать -Импульс Напряжение выдерживать	4KV в течение 1 минуты 6KV-1.2 & micro;S Форма волны
Основной ток (Ib)	5A
Максимальный номинальный ток (Imax)	80A
Рабочий ток диапазон	0.4% Ib ~ Imax
Перегрузки по току выдерживать	20Imax для 0,01 s
Рабочий диапазон частот	50 ~ 60 Гц
Внутренний Мощность потребления	≤ 2 Вт/10 ВА
Импульсный Выход	1000/2000imp/kWh
Дисплей	Счетчик шагового двигателя
Макс. Чтение	99999.9kWh



Точность

Напряжение0.5% допустимого диапазона максимум

В настоящее время0.5% номинальной

Частота0.2% средней частоты

Мощность фактор1% единства

Активная мощность1% допустимого диапазона максимум

Реактивной мощности1% допустимого диапазона максимум

Полная мощность1% допустимого диапазона максимум

Активная энергияКласс 1 IEC62053-21

                                                                                   Класс B EN50470-3

Реактивной энергии1% допустимого диапазона максимум









Импульсный Выход



Счетчик обеспечивает два импульсных выхода. Оба импульсных выхода пассивного типа.



Импульсный выход 1 настраивается. Импульсный выход может быть установлен для генерации импульсов, чтобы представить общий/импорт/экспорт кВт/ч или кварх.



Импульсная константа может быть настроена на создание 1 импульса на: 0,001 (по умолчанию)/0,01/0,1/1kWh/kVarh.



Длительность импульса: 200/100/60 г-жа



Импульсный выход 2 не настраивается. Фиксируется с помощью импортных кВтч. Постоянная-1000imp/kWh.



M-Bus

Метр обеспечивает M-bus Порт для удаленного общения. Применяется протокол M-bus.

Скорость передачи данных:300, 2400, 4800, 9600

---

---
