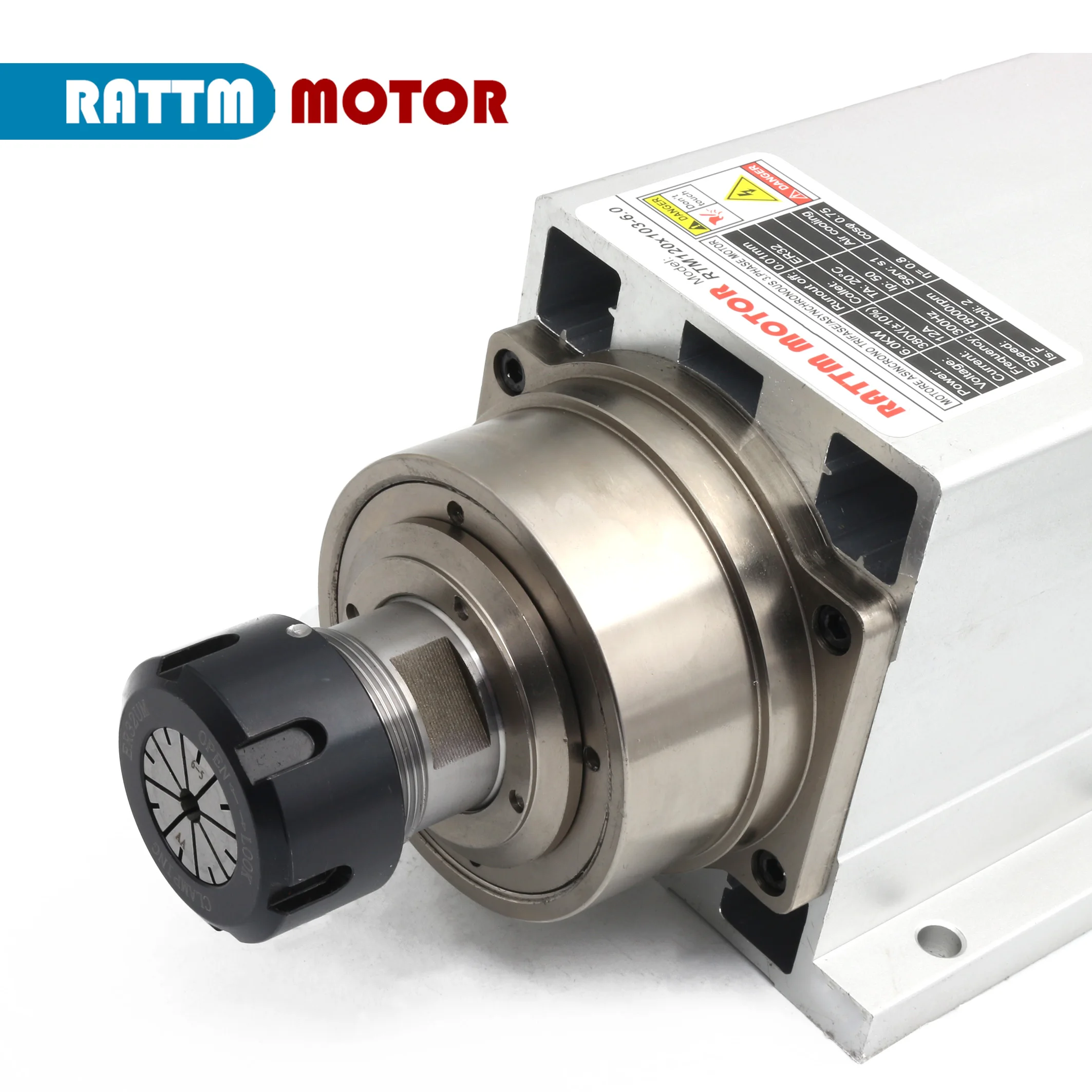

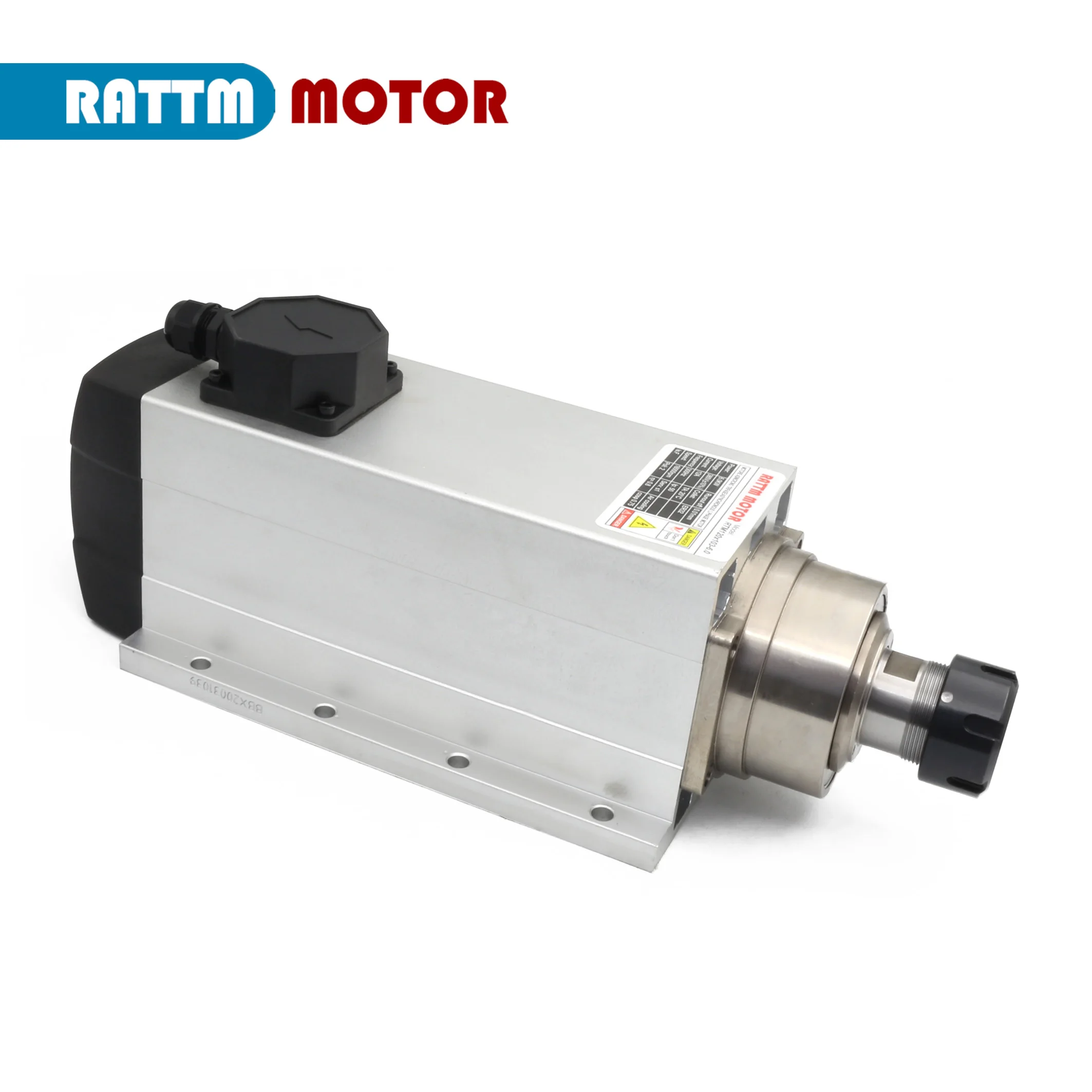

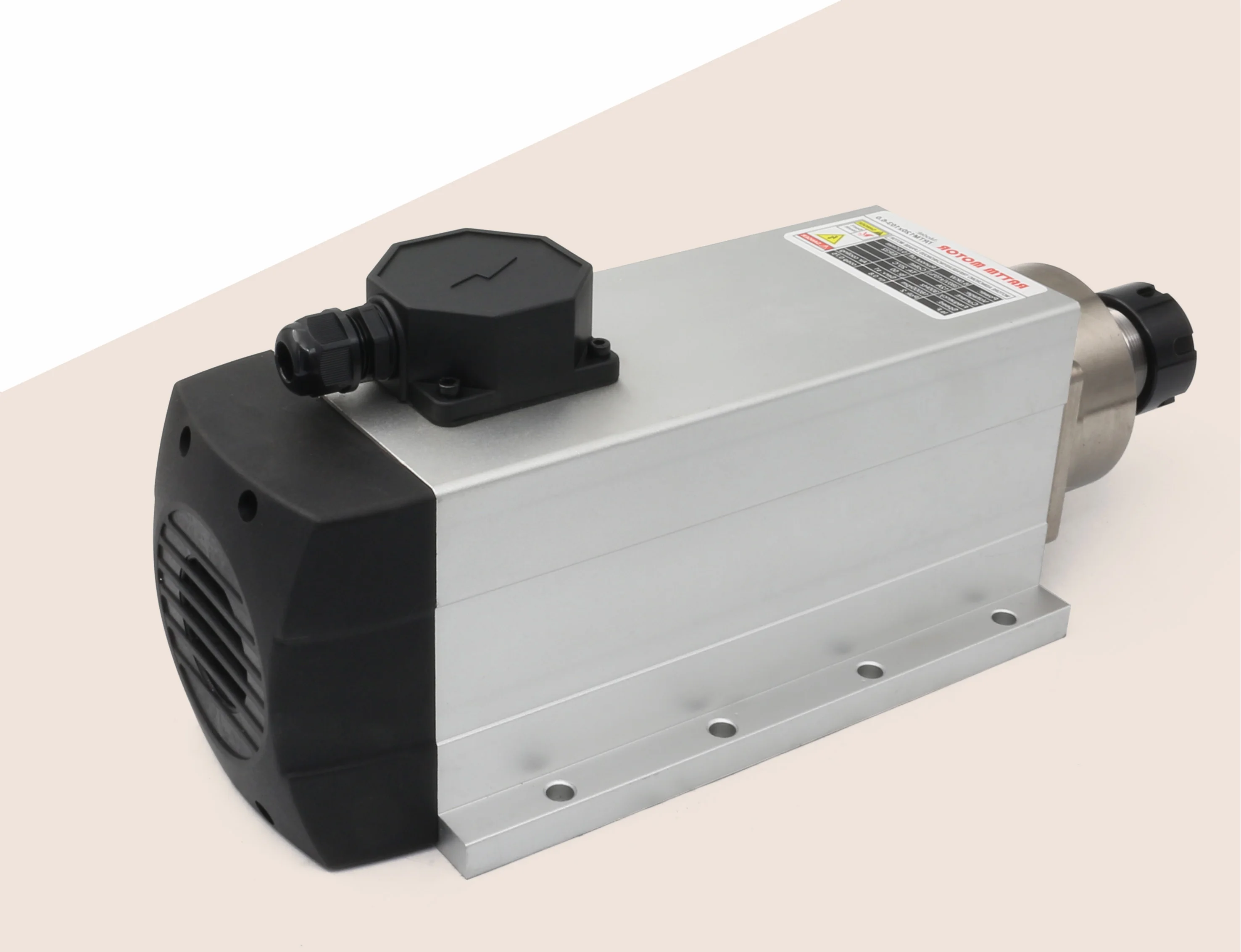

Квадратный электродвигатель шпинделя с воздушным охлаждением 6 кВт 380 В ER32 runout-off 0

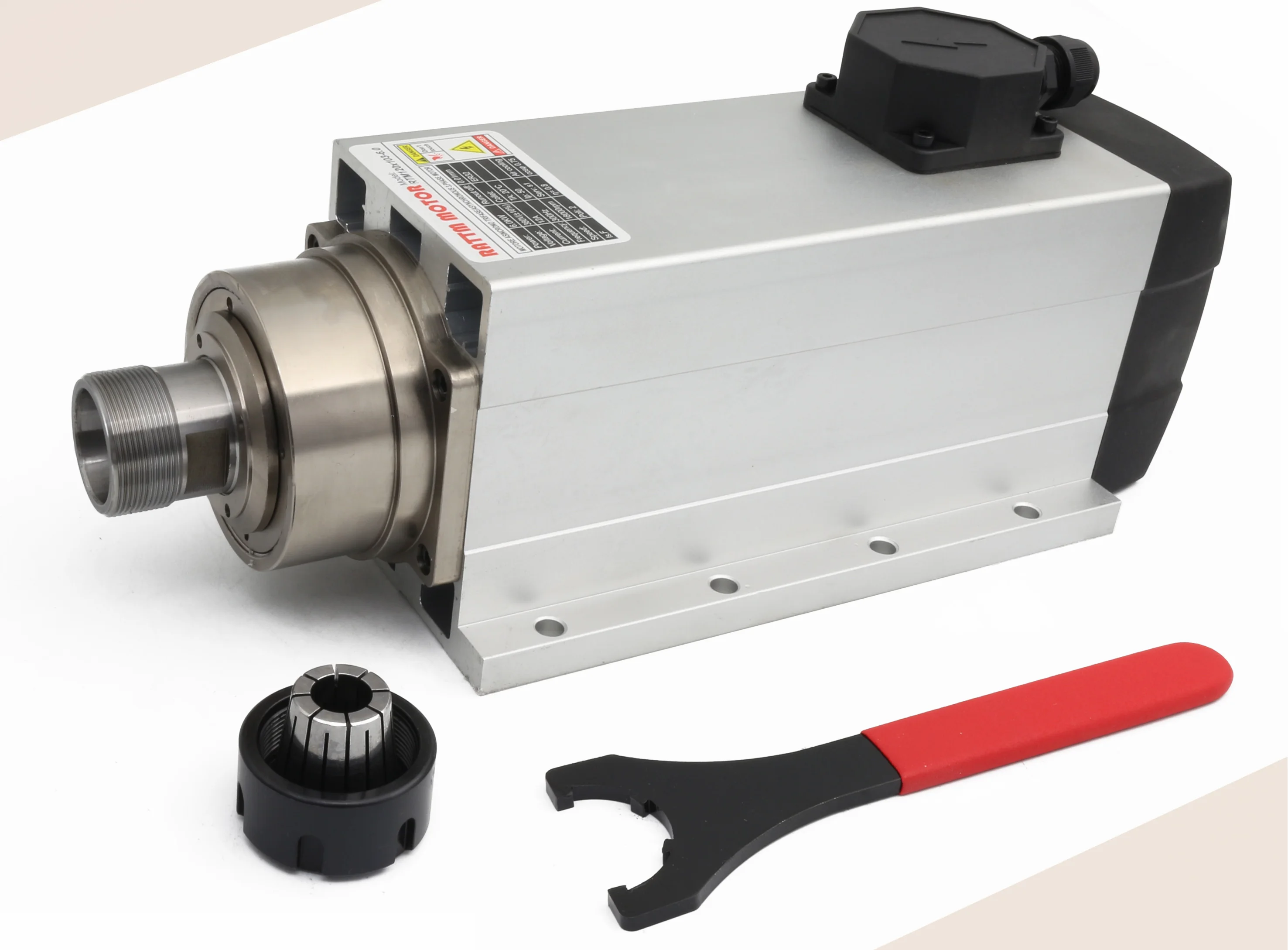

Посылка включает:

· 1x6 кВт квадратный шпиндель с воздушным охлаждением (ER32 380V,18000 об/мин, 4 подшипника, 300 Гц)

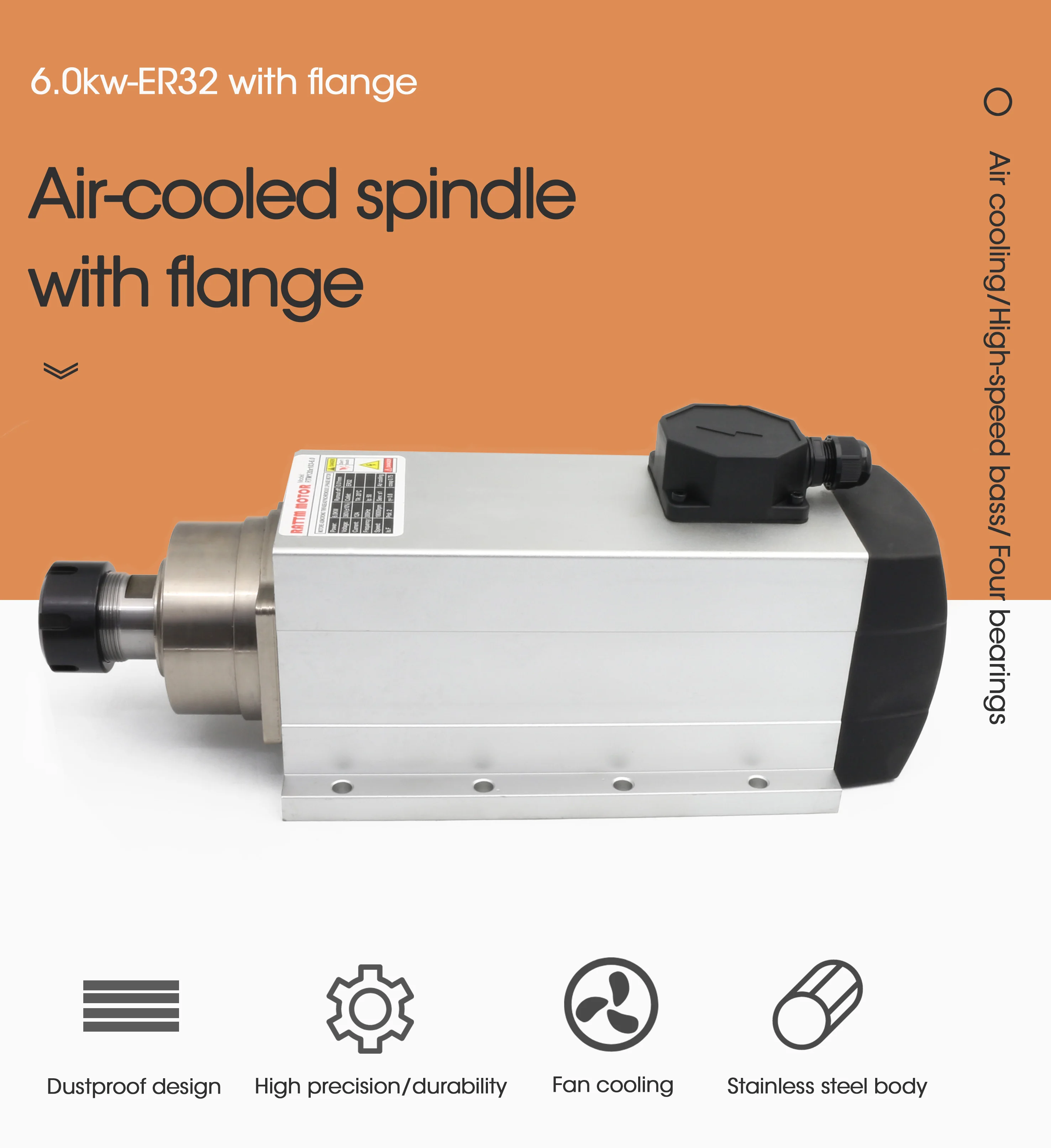

6КВт ER32 квадратный шпиндель с воздушным охлаждением Гравировальный фрезерный станок

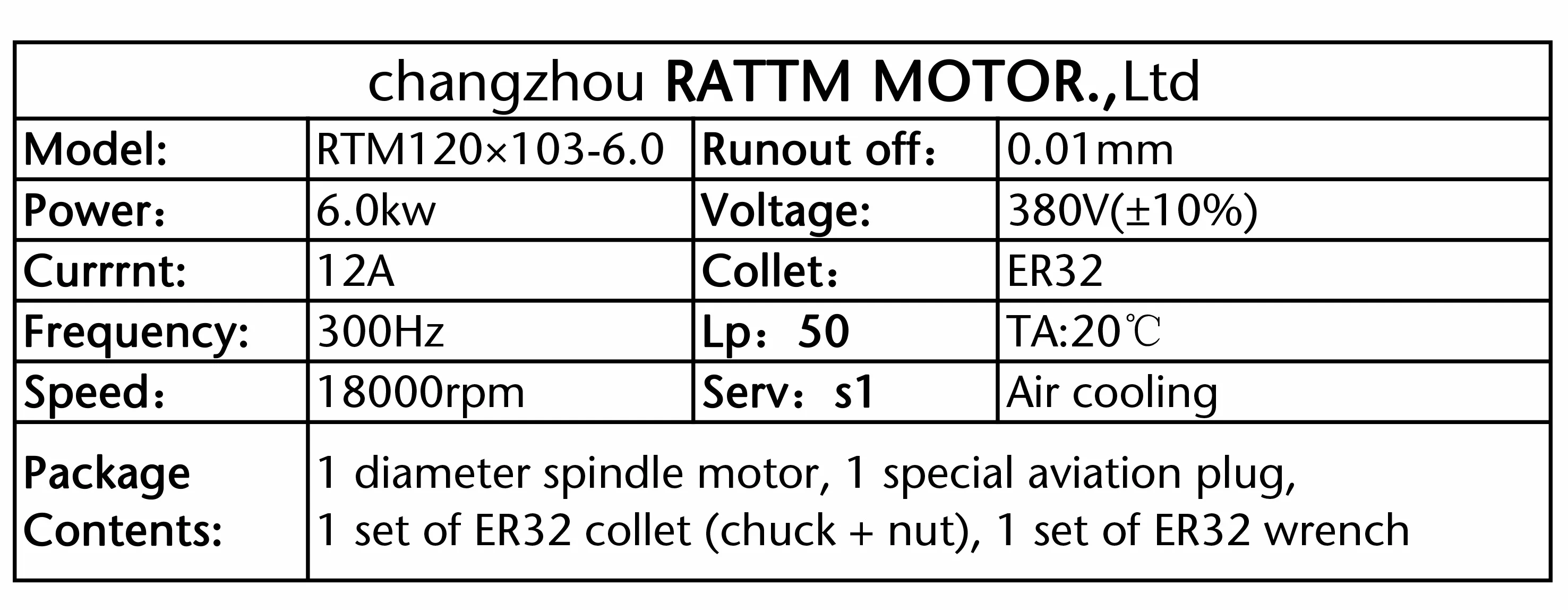

Спецификация:

Материал:Нержавеющая сталь

Размер:

Мощность: 6КВт

Напряжение: 380Переменный ток

Ток:12А

Частота:0-300 Гц

Скорость: 10-18000 об/мин

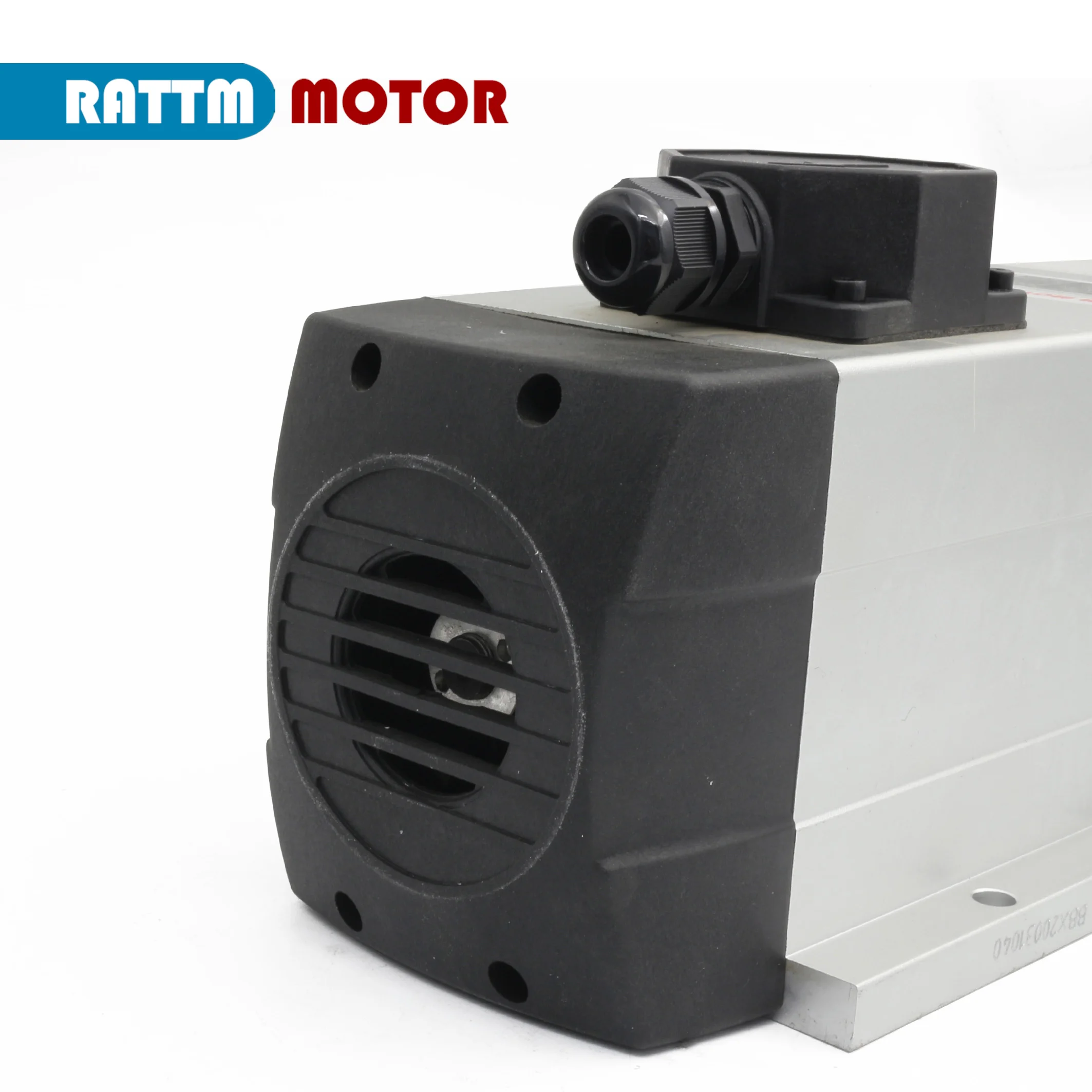

Охлаждение:С воздушным охлаждением

Выход:Меньше, чем 0,01 мм

Смазка подшипника:Смазка

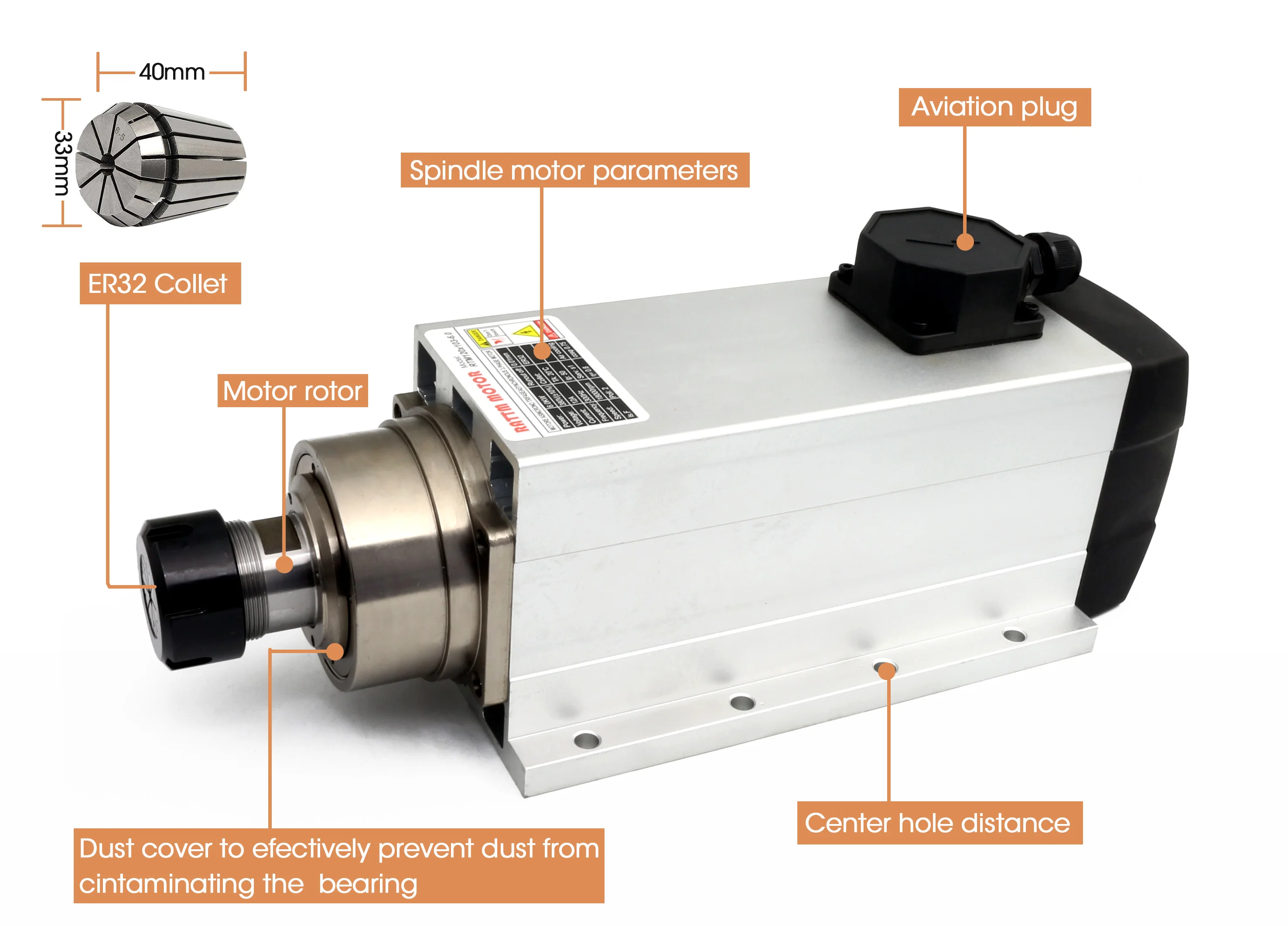

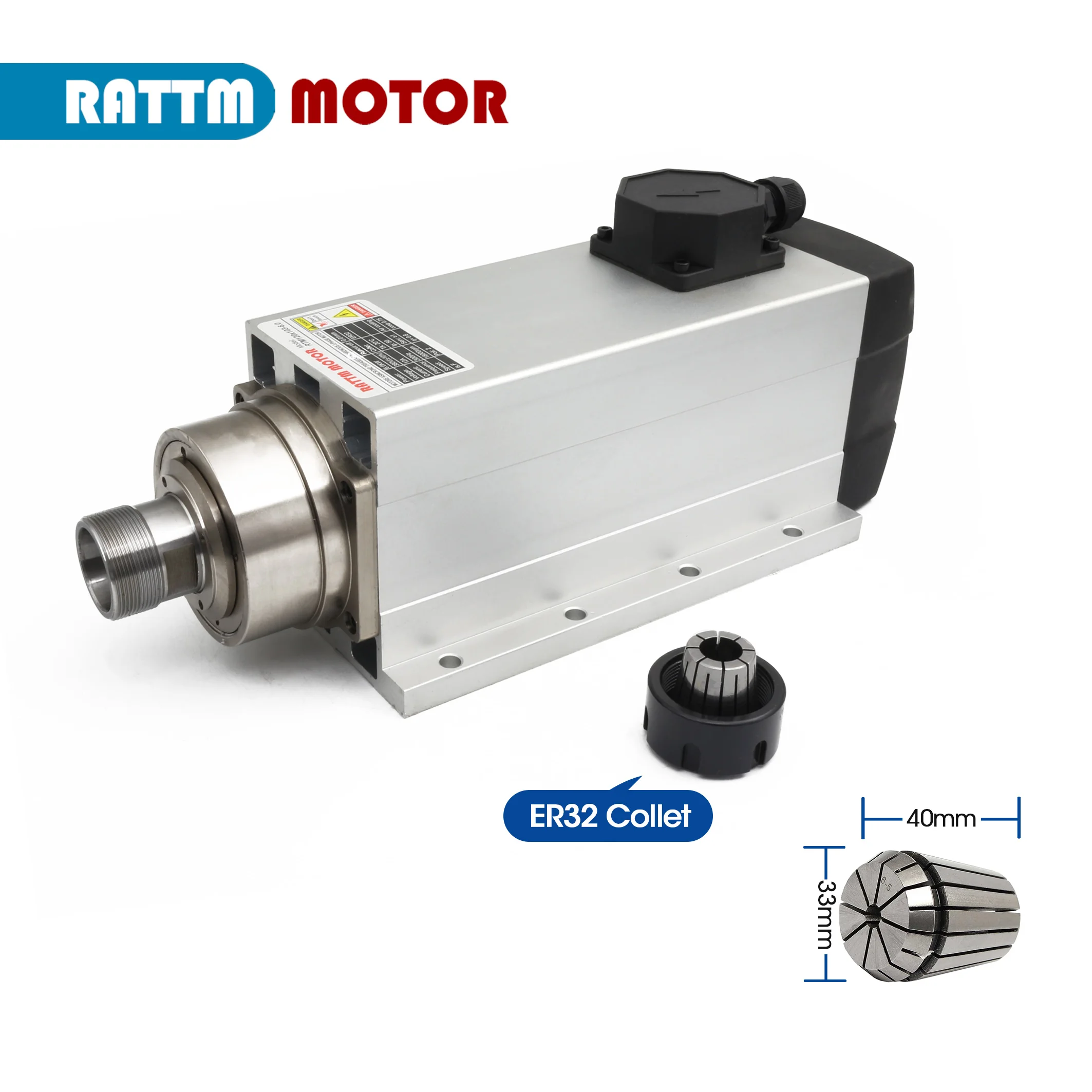

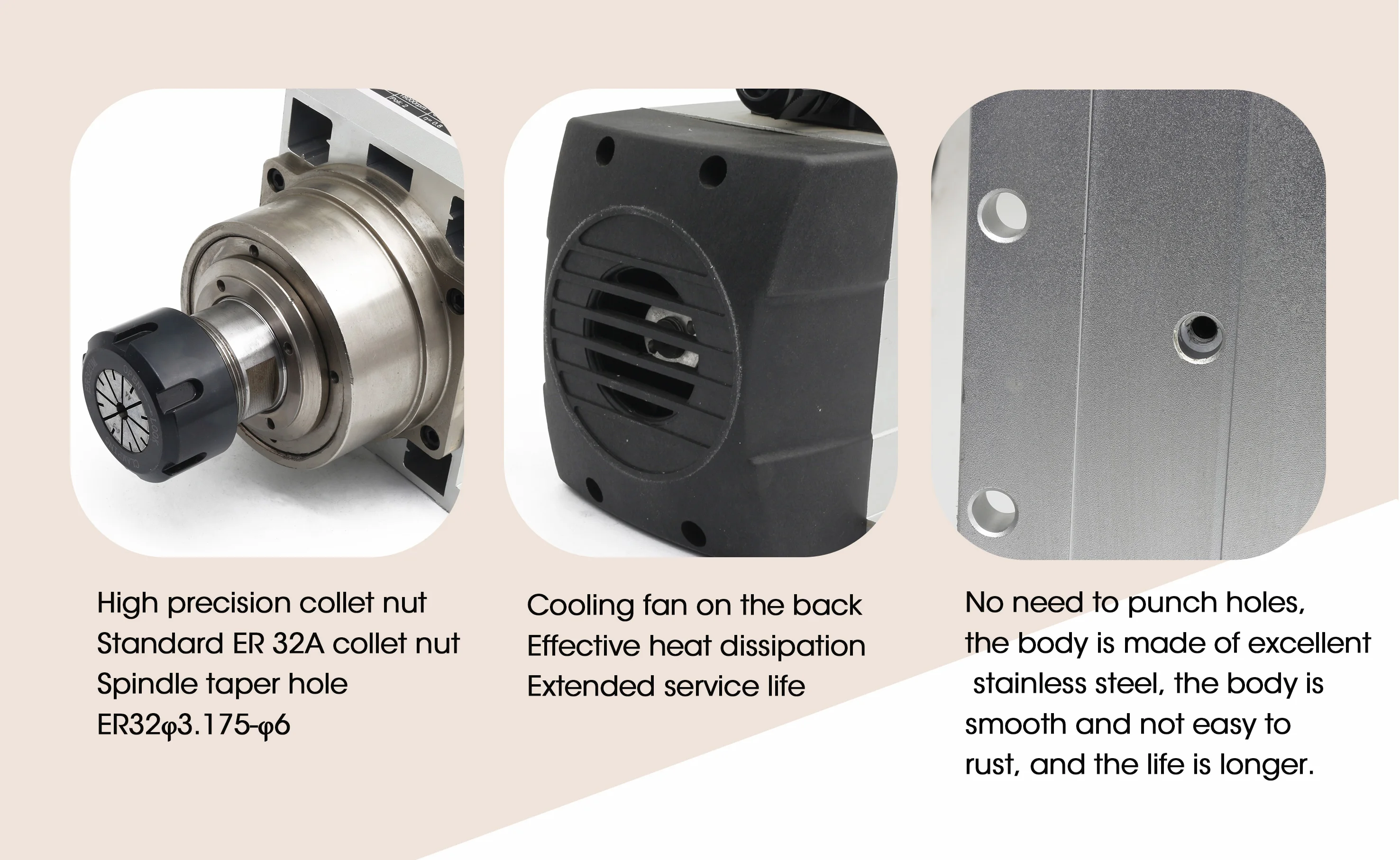

Размер цанги: ER32

Подшипники:4 керамический подшипник

Интерфейс питания:Дополнительно GX16 Водонепроницаемая воздушная вилка, есть отмеченные 1234123 были подключены к источнику питания инвертора (U, V, W), 4 подключенных инвертора.

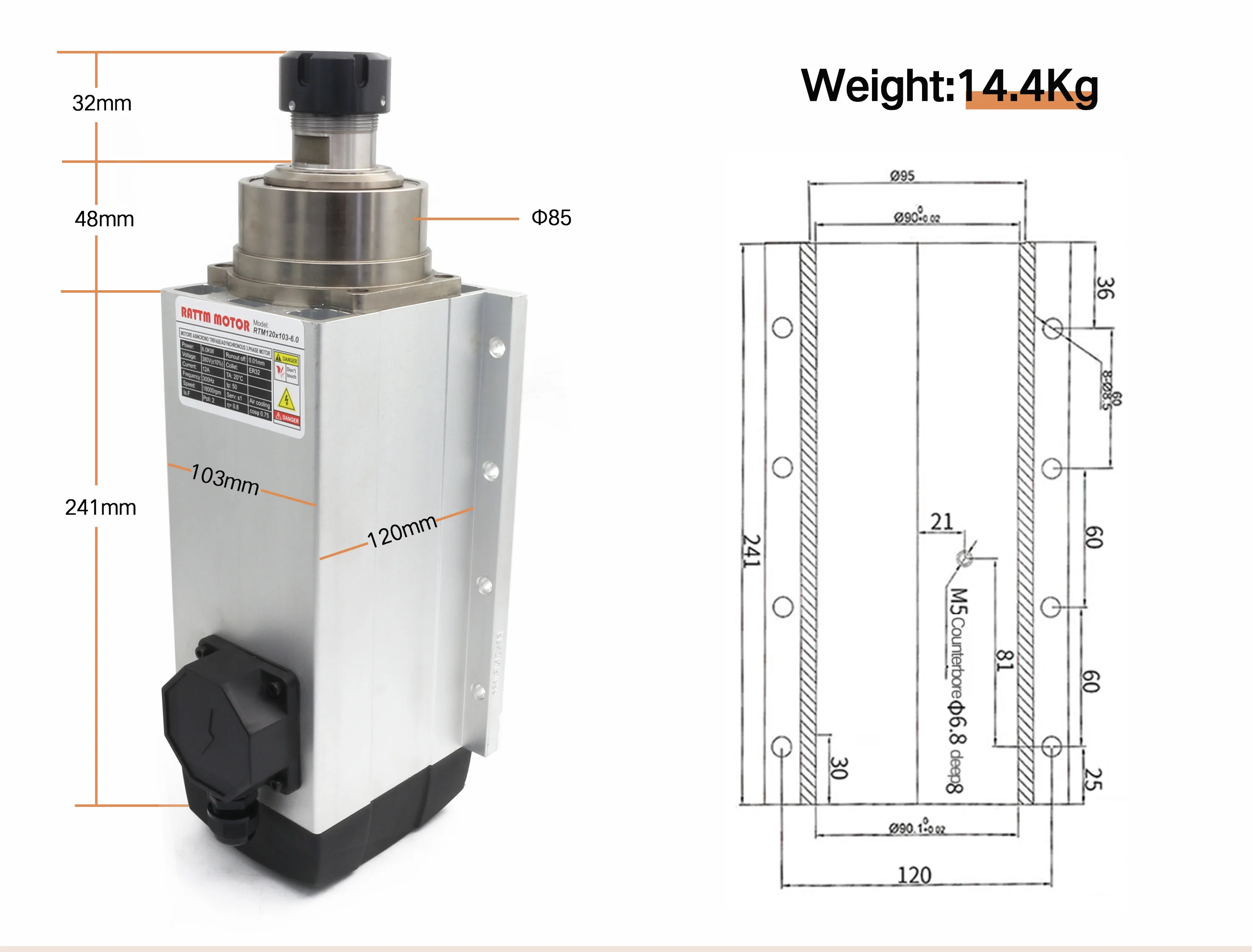

Вес нетто:14.5кг

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ промышленность

1. Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.
