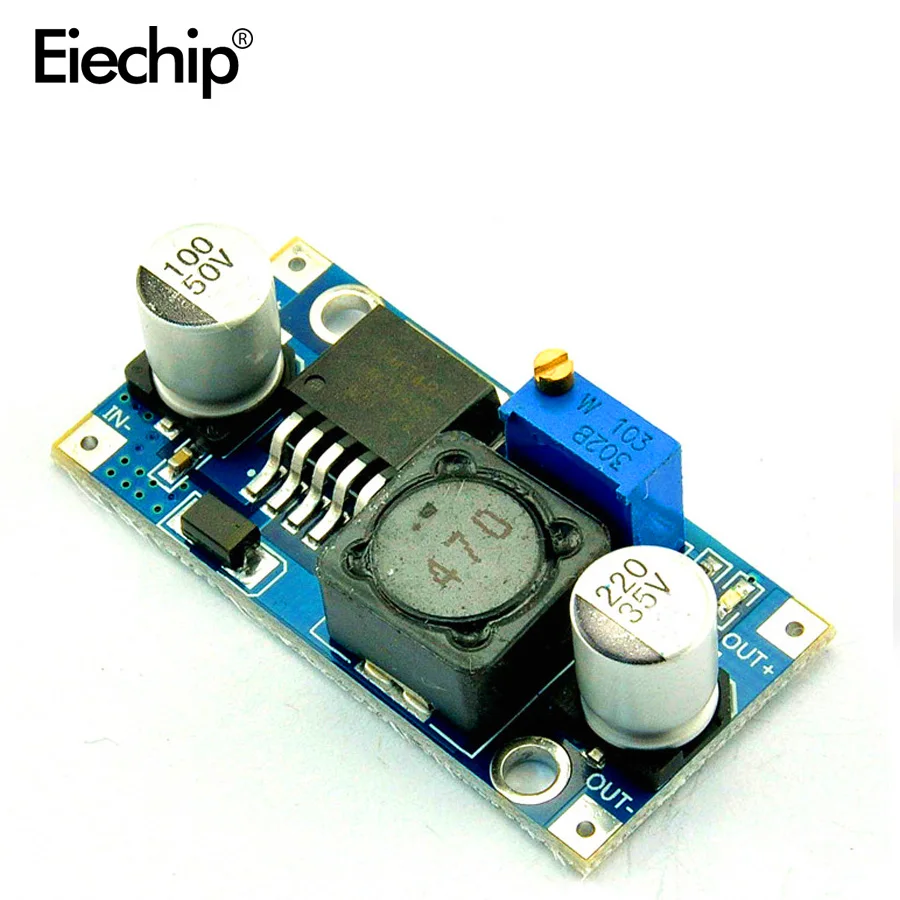

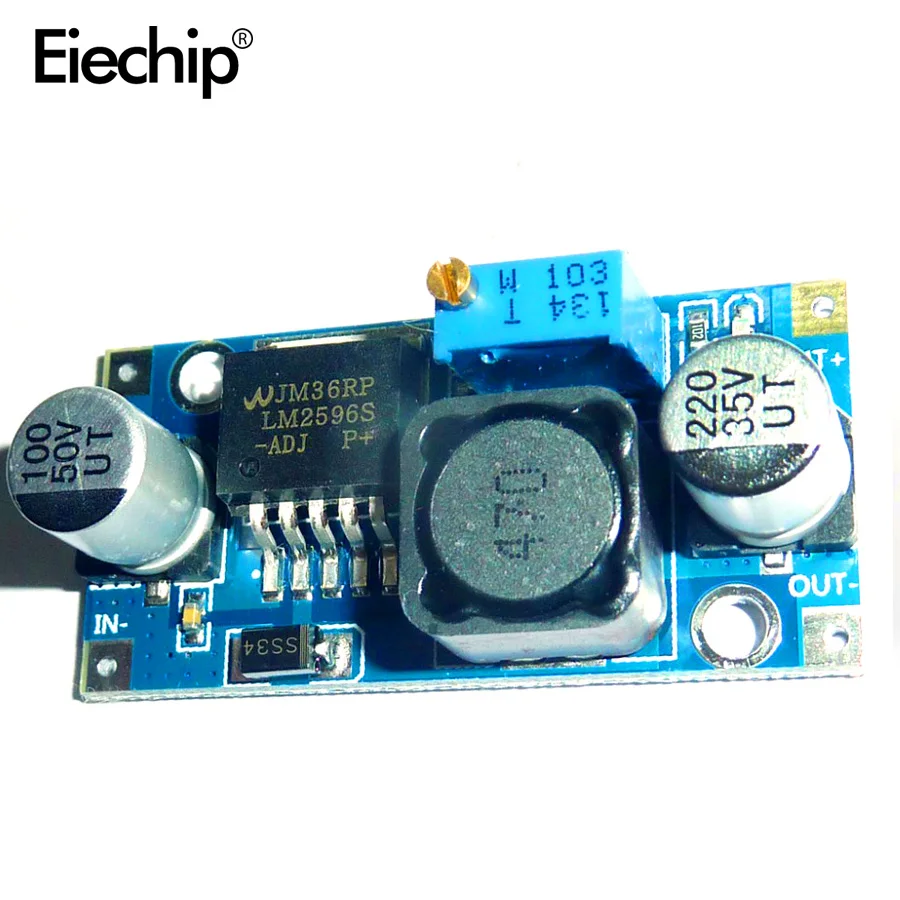

LM2596 LM2596S DC 3 40 В до 1.25 35 Регулируемый Step Down блок модуль питания Напряжение

---

В + Положительный-вход в отрицательный вход!



Из + выход положительный Out-выход отрицательным!

Не может прийти к внимание для входа и выхода. После может гореть!

Вход:DC 3V до 40 В (Вход напряжение должно быть выше, чем к выходное напряжение 1.5 В выше. не может Step Up)

Выход:35 В до 1.5 В DC напряжение регулируется в ряд,Высокая эффективностьМаксимальный выходной ток 3.

Особенности:Все использоватьSanyoТвердотельных конденсаторов, 36 UУтолщение схема, Высокое значение Q Высокая выходная мощность индуктивности с подсветкой

Размеры:45 (длинные) 20 (широкий) * 14 мм (включая потенциометра) (высокая)

Примечание:Работать долгие часы рекомендуется в течение 2.5 текущее использование, В то же время в сочетании с радиатором (более 10 Вт выход);

Потому что это шаг вниз модуль, для того, чтобы гарантировать стабильность выходного, пожалуйста, имейте минимум 1.5 В перепада давления.

Напряжение регулирования

Подключен к источнику питания (3-40 В), Синий Ручка регулировки потенциометра (обычно Усилитель по часовой стрелке, против часовой стрелки шаг-вниз) с помощью мультиметра контролировать выходное напряжение с напряжением до.

Режим подключения

1., сварки вход (выход) порт непосредственно к шнур питания;

2. сварки pin, может привести вставить шпильку или вставлен в отверстие пластины использования; или добавить контакты после сварки на печатной плате непосредственно.

Применение пример

1. автомобильные регулируется питания, этот модуль ввода может только должны быть подключены к автомобиль питания точки держатель сигареты, можно настроить потенциометра, 1.25 30 В выходное напряжение может быть произвольным регулировка, для вашего мобильного телефона, mp3, MP4, Оборудование для PSP зарядки Много оборудования, таких как источника питания, Очень легко и удобно.

2. К электронного оборудования источника питания, когда устройство должно 3-35 В источника питания и мощность соответствующего напряжения в руке, С этим модулем можно регулировать напряжение в требуемое напряжение, решить проблемы.

3. рабочее напряжение системы Тесты, когда ведения проекта может использовать этот модуль отладки различные рабочий диапазон напряжения, напряжение Тесты система очень легко и удобно.





---

---
