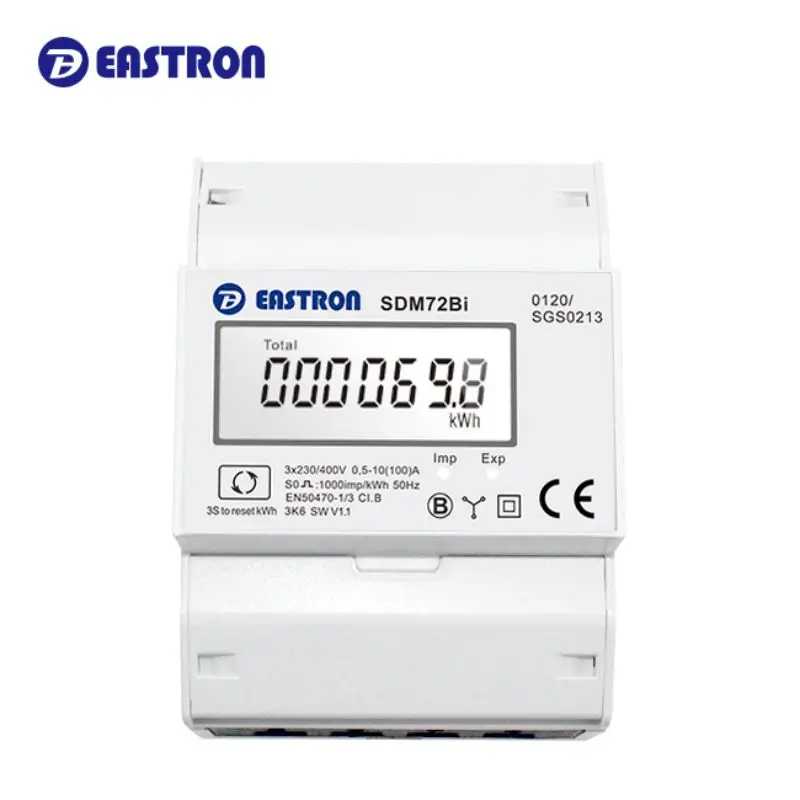

SDM72BI трехфазный двунаправленный измеритель энергии для возобновляемых

Электрические характеристики

Тип измерения

RMS включая гармоники на трехфазной системе переменного тока (2P,3P + N)

Точность измерения

Мощность

IEC 61557-12 КЛАСС 0,5

Активная энергия

IEC 62053-21 класс 1,0

Реактивная энергия

IEC62053-23 класс 2, IEC 61557-12 класс 2

Частота

± 0.1%

Ток

± 0.2%

Напряжение

± 0.2%

Коэффициент мощности

± 0,01

Вход и выход

Входной ток

Номинальный ток

10A

5 (6) A (тип CT)

Максимальный ток

100А

9999A(Тип КТ)

Минимальный ток

0.5A

0.25A(Тип КТ)

Пусковой ток

40 мА

20 мА(Тип КТ)

Выход

SDM72D / DR / BI

Импульсный выход для активной энергии

SDM72D-M

2 импульсных выхода + RS485 Modbus

SDM72CT-M

2 импульсных выхода + RS485 Modbus

Механические характеристики

Вес

400G

Степень защиты IP

(IEC 60529)

Передний дисплей IP51

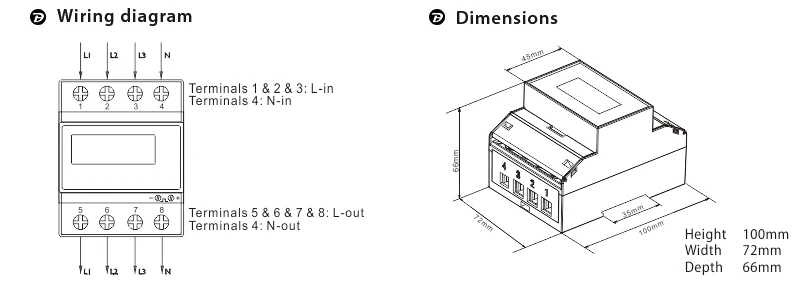

Размеры (ШхВхГ)

100X72X66

Монтажное положение

Вертикальный

Чехол из материала метра

Саморегулирующийся UL 94 V-0

Механическая среда

М1

Экологические характеристики

Рабочая температура

От-25 до 55 °C

Температура хранения

От-40 до 70 °C

Уровень влажности

<95% RH при 50 °C (без конденсации)

Степень загрязнения

2.

Высота

2000 м

Безопасность

Категория измерения

В IEC61010-1

Кот III

Текущие входы

Требуется внешний трансформатор тока для изоляции

Категория перенапряжения

Кот III

Диэлектрик выдерживает

Согласно IEC 61010-1 двойная Изолированная Передняя панель дисплея

Защитный класс

II
