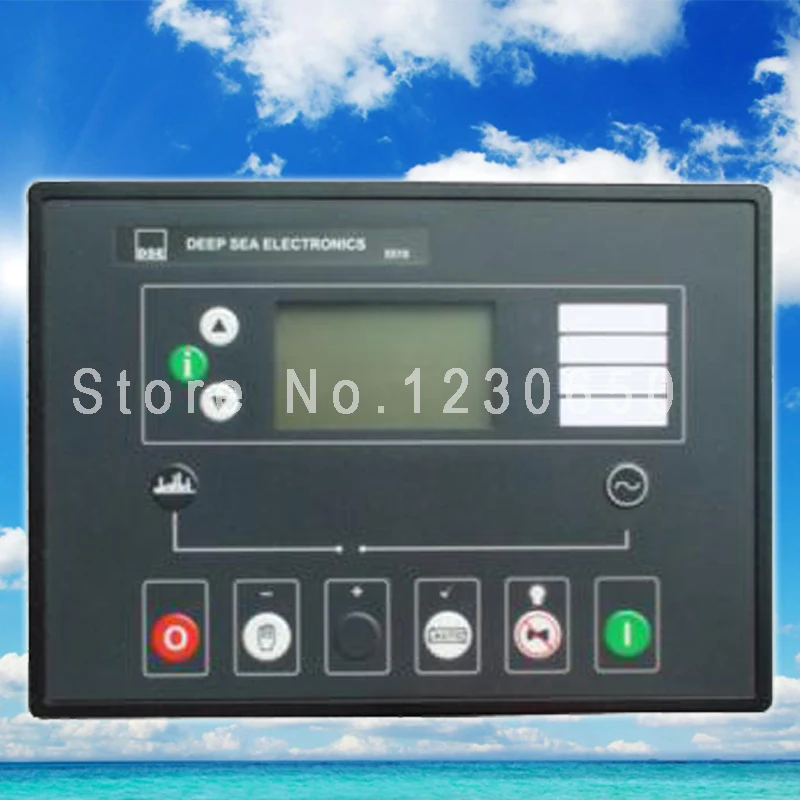

Контроллер синхронизации генератора DSE5510 параллельный DSE 5510

DSE5510 автоматический пусковой модуль управления нагрузкой

DSE5510 является автоматическим двигателем Contro lModule, предназначенным для обеспечения расширенной нагрузки
Функциональность для дизельных и газовых генераторных комплектов, включая неэлектронные и электронные двигатели.
Модуль также обеспечивает отличный мониторинг и защиту двигателя.
Функции распределения нагрузки модуля включают автоматическую синхронизацию со встроенным синхронизацией и
Закрывается на мертвый автобус. Для подключения предусмотрены прямые и гибкие выходы из модуля
Для наиболее часто используемых регуляторов скорости и автоматических регуляторов напряжения (AVRs).
Модуль был разработан, чтобы объединить максимум 16 генераторов и 16 электросетей (утилита)
Поставляет до 20 в одной системе, например 16 генераторов и 4 сети (утилита) поставок (DSE5560 требуется для синхронизации с электросети).

Основные характеристики

Ключевые особенности

• Возможность использования электронного двигателя
• Дистанционная связь RS232 или RS485
• RTU Modbus
• Программирование передней панели с защитой от контактного номера
• Таймер упражнений двигателя
• 4-линейный ЖК-дисплей с подсветкой
• Несколько языков отображения
• Измерение напряжения
• Настраиваемые входы (9)
• Настраиваемые выходы (5)
• Автоматический запуск
• Ручной запуск
• Звуковой сигнал
• Светодиодные индикаторы
• Встроенный регулятор и управление AVR
• Журнал событий истории двигателя
• Защита двигателя
• Уведомление о состоянии неисправности на назначенный ПК
• Крепление передней панели
• Конфигурация ПК
• Обнаружение неисправности шины
• Настраиваемые таймеры сигнализации
• Настраиваемые таймеры запуска и остановки
• Автоматическая передача нагрузки
• Оповещение о sms-сообщениях
• Крепление передней панели
• Удаленный мониторинг
• Магнитный пикап
Основные функции распределения нагрузки

• Сдвиг рока и вектора
• Автоматический запуск и остановка генератора по требованию нагрузки
• Автоматическое балансирование часов работы генераторных комплектов
• Распознавание мертвых автобусов
• Модуль имеет возможность сопряжения с существующими линиями распределения нагрузки
• Прямая связь от модуля до управляющего и AVR
• Подключение до 16 генераторов
• Соответствие вольт и частоты
• КВт и Kvar деление нагрузки с несколькими генераторами
Преимущества

• Отправляет sms-сообщения инженерам для уведомления о конкретных проблемах двигателя (требуется GSM модем и sim-карта)
• Встроенный и удаленный (модем
Требуется) конфигурация модуля
• Встроенная Диагностика двигателя
Устраняет требования к сервисному оборудованию
• Полная защита двигателя и приборы без необходимости
Для дополнительных отправителей (электронных
Только двигатели)
• Удаленный мониторинг модуля
Использование комплексного программного обеспечения DSE PC
• Лицензионное бесплатное программное обеспечение для ПК

Спецификация

Поставка постоянного тока

Номинальное Непрерывное напряжение
8 в до 35 в непрерывный
Скручивающиеся отбросы
Выдерживает 0 В в течение 50 мс, обеспечивая поставку не менее 10 в перед выпадением и поставкой восстанавливает до 5 В. Это достигается без
Для внутренних батарей
Максимальный рабочий ток
460ма при 12В. 245ма при 24В
Максимальный ток в режиме ожидания
375ма при 12В. 200 мА при 24 В
Диапазон входного сигнала генератора
15 в (L-N) до 333 В переменного тока (L-N) абсолютный максимум
Входная частота генератора
50 Гц-60 Гц при номинальной скорости двигателя (минимум:
15 В переменного тока L-N)
Диапазон магнитного напряжения
+/-0,5 В до 70 в пик
Магнитная Входная частота
10000 Гц (макс.)
Диапазон сбоя/возбуждения
От 0 В до 35 в
Выходы

Пусковое реле на выходе
16А постоянного тока при напряжении питания
Выход топливного реле
16А постоянного тока при напряжении питания
Вспомогательные Релейные выходы
Три выхода 5А постоянного тока при напряжении питания
Два выхода вольт свободный 8А на 250В переменного тока
Встроенный управляющий контроль
Полностью изолированный
Минимальная нагрузка: 1000Ω
Усиление Вольт 0-10 В постоянного тока
Офсетные вольт +/-10 В постоянного тока
Встроенный контроль AVR
Полностью изолированный
Минимальная нагрузка: 1000Ω
Усиление Вольт 0-10 В постоянного тока
Офсетные вольт +/-10 В постоянного тока
Размеры

В целом
240 мм x 172 мм x 57 мм
9,4 ”x 6,8” x 2,2”
Вырез на панель
220 мм x 160 мм
8,7 ”x 6,3”
