AD9850 модуль 6 диапазонов 0 ~ 55 МГц DDS генератор сигналов коротковолновой радио ham

Описание:

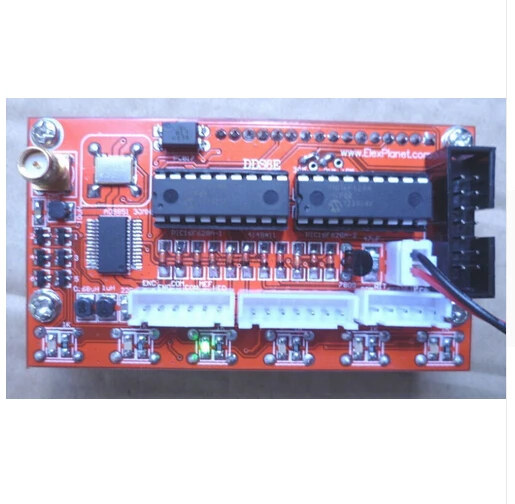

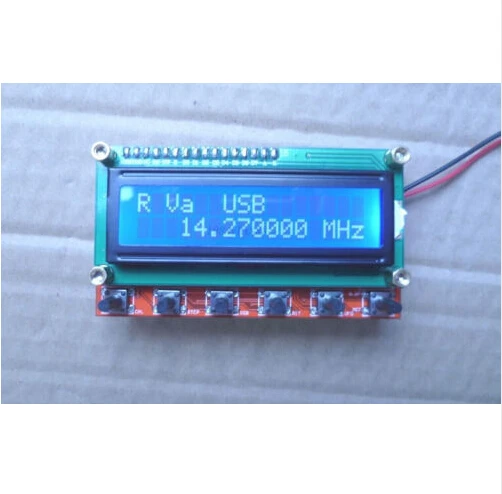

• Это 0 ~ 55 мгц (последняя версия, прошивка обновлена в 2013) генератор сигналов DDS. Он основан на чипе AD9850 и очень прост в эксплуатации.

• Поддерживает 0 ~ 55 мгц непрерывную регулировку на 1 гц шаг.

• Этот генератор имеет 78L05 регулирование напряжения. Входной ток на 200 ма, входное напряжение 8-9 в будет идеальным напряжением.

• Входное напряжение 12 в может использоваться только для короткого тестирования времени, в противном случае может привести к нагреву платы.

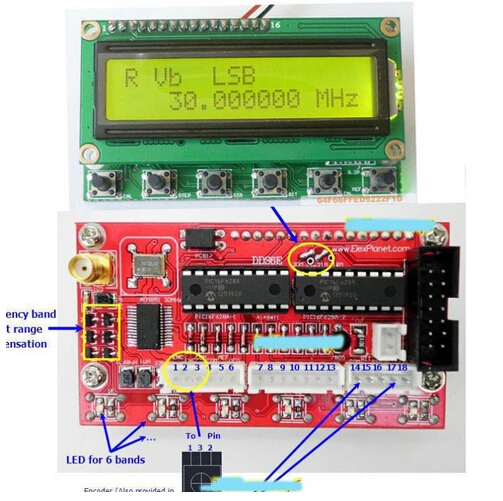

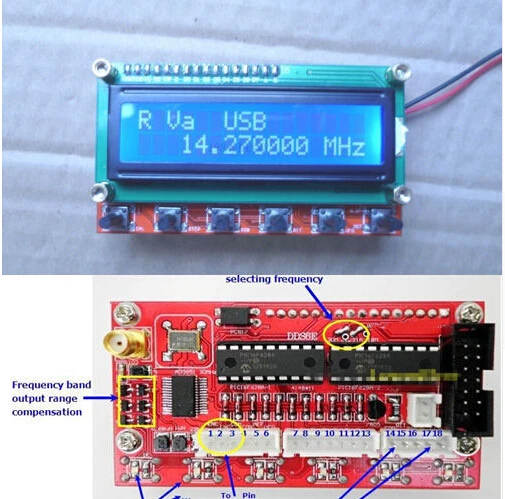

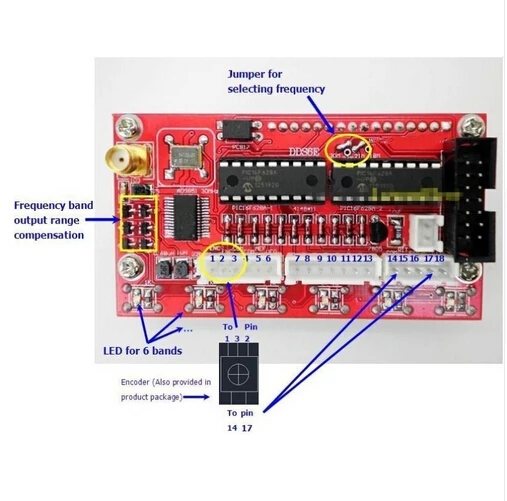

• 5 p/6 p подключение к кодировщику как на фото. 7 p середины подключается к цифровому матричному входу. 14 p (8 V GND)-это 8 V источник питания от основной платы. Если питание от основной платы, DDS не нужно независимое питание.

• 1 ~ 6 соответствуют 6 частотным диапазонам: (3,87 91418 или 2127 или 29)

• ISB, USB, CW-три варианта режима.

• DT-сигнал от основной платы

Ключи и интерфейсы подключения:

• ENC: кодировщик
• MEM: переключатель для режима памяти
• VFO: переход от VFO A к VFO B или от VFO B к VFO A.
• SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и вкл...
• RIT: точная настройка до частоты приема
• Отдельно кол-во: набор функций
• KB-1 и KB-2 имеют общий контакт, но не является GND.

Способ использования:

Нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал.

A: включите 6 xrefcle: настройка чип часы режим, регулировка частоты кодирования настройки. AD9851 установите в 6-частота умножения, AD9850 установите в 1 частоту умножения. Нажмите CAL, затем быстро отпустите, чтобы войти в следующий шаг B.

Используйте переключатель кодировщика для регулировки значения

Нажмите CAL, затем быстро отпустите, чтобы войти в шаг D.

Настройка максимальной рабочей частоты.

Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.

Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.

Переключатель кодировщика se для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.

Нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:

I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Примечания:

Осциллятор, умножите проверенное значение на 6, затем поставьте здесь многократное значение. Если используется AD9851, сделайте первоначальную настройку на

2. Офсетный FREQ: можно установить как + или-. Поверните переключатель кодировщика для изменения значения, нажмите клавишу шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) смещенная частота должна быть выше 0 (ноль).

Частота отображения:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)

TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)



Частота, запрограммированная в DDS, рассчитывается как показано ниже.

RX = ABS (RX_DDS_FREQ)

TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)


RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Образцы:

1. Диапазон выхода DDS 30 ~ 40 мгц:

MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX диапазон отображения частоты.



30 мгц 40 мгц 100 мгц = 130 мгц до 140 мгц. Похожие продукты Примите во внимание, что 1

30 мгц 40 мгц-10 мгц = 20 мгц до 30 мгц/

-40 мгц-30 мгц 170 мгц = 140 мгц до 130 мгц. Похожие продукты Примечание 2

-40 мгц-30 мгц 60 мгц = 30 мгц до 20 мгц/

2. Настройка FT180A с DDS:

Включите RPT нет

X6 reclk X6

Система DDS CLK 180 M

MAX DDS FREQ 65 M

MIN RX DDS FREQ 10,701 M (смещенная частота + частота RIT)

MAX RX DDS FREQ 60 M

TX офсетная частота 0

MAX RIT OFFSET 1 K (частота RIT)

Смещение FREQ 10,700 м (смещенная частота)

Мультипликатор-1 шт.
