Новые DC 12 В 4 канала CH IR Беспроводной пульт дистанционного управления переключатель дистанционного управления для двери свет, DC разъем провода IR12-4LM + LPM5

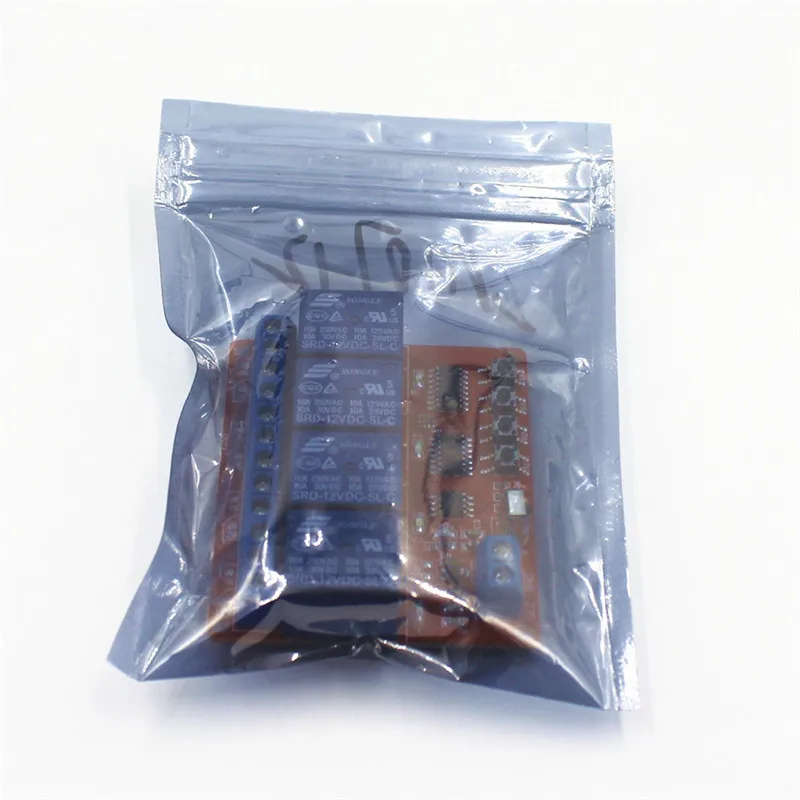

Комплектация:

Модуль ИК-приемника В 12 В постоянного тока-1 шт.

1X5 ключИК-пульт (без аккумулятора)

1 XШтепсельная розетка DC провод

Введение продукта:

1 Рабочее напряжение: 11,5-12 В

Пульт дистанционного управления источника питания: CR2025 батарея кнопки

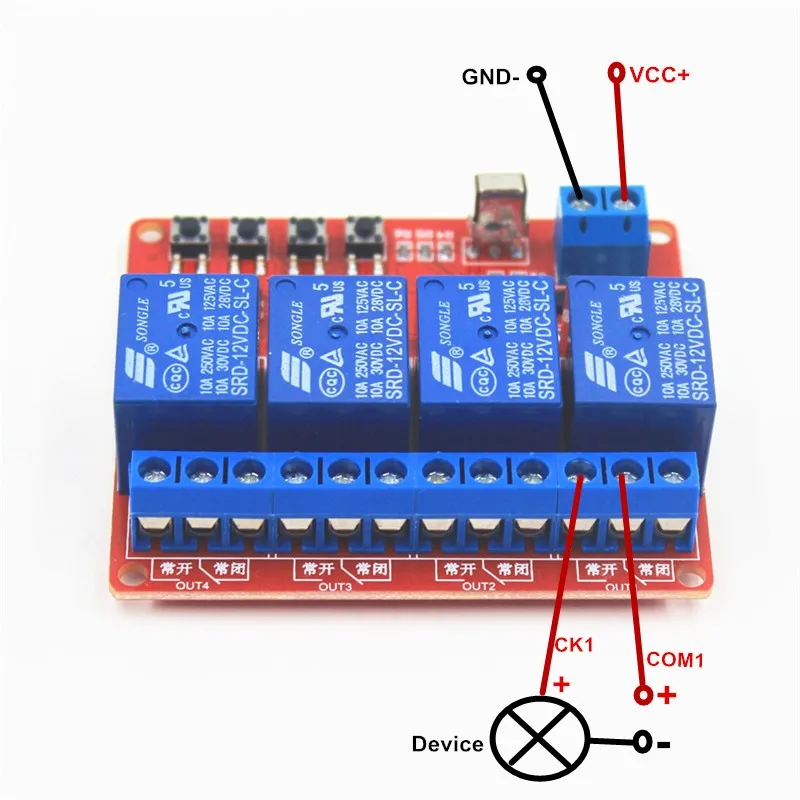

2 VCC: источник питания В 12 В +, GND: В источник питания 12 В-

CK = нормально открытый, COM = Общий, CB = Нормально закрытый,Все эти три порта подключаются к выходу.

3 размера модуля: 65*56 * мм 21 мм, с четырьмя фиксированными отверстиями для болтов

4 тип модуля: ИК-модуль обучения (может узнать все ИК-пульт дистанционного управления формата NEC) Максимальный рабочий ток составляет 160ма

5 режим работы: Поддержка управления инчинг, самоконтроль блокировки и блокировка управления, как вам нравится.

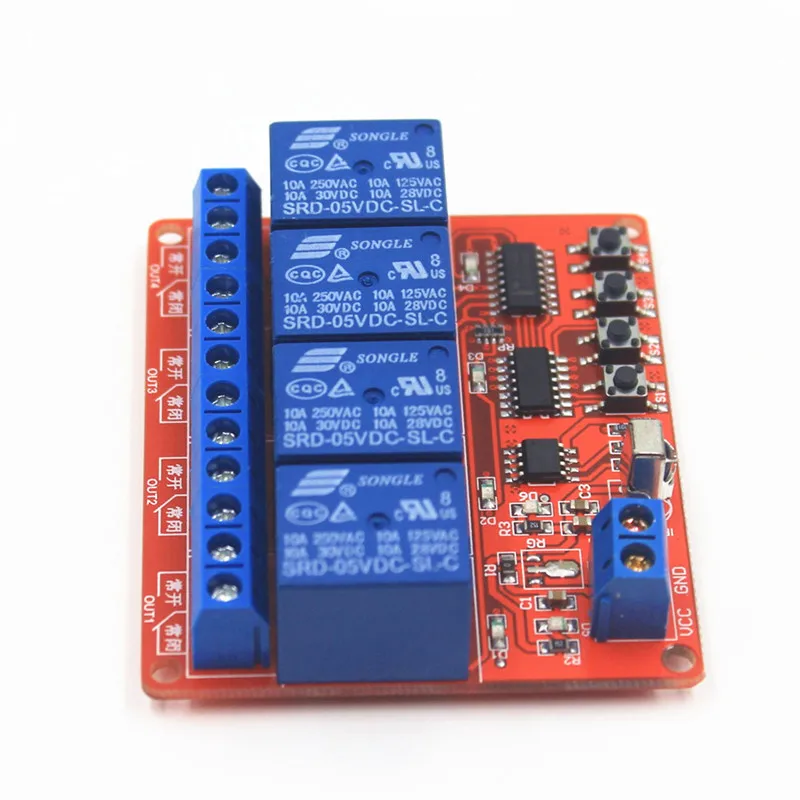

6 работает индикация:

Светодио дный D5 свет (Мощность индикатор)

Светодио дный D6 свет (индикатор обучения)

Светодио дный D1 D2 D3 D4 свет (реле включения/выключения индикатор)

Как установить один канал реле для обучения?

Существует четыре кнопки S1, S2 S3 и S4 на модуле. Выход низкий уровень. Вы можете управлять каждым каналом реле через эти четыре кнопки.

1 1st канала: питания к модулю, нажмите S1 кнопки время, D6 свет будет мигать 1 раз. Затем вы можете нажать на ИК-пульт. Когда вы видите D6 свет вспышки 3 раза быстро, это ок. (также означает, что вы можете использовать пульт дистанционного управления Первый канал реле).

2 2nd канала: питания к модулю, нажмите S2 кнопки время, D6 свет будет мигать 1 раз. Затем вы можете нажать на ИК-пульт. Когда вы видите D6 свет вспышки 3 раза быстро, это нормально. (Также означает, что вы можете использовать пульт дистанционного управления для второго канала реле).

3 3-й и 4-й канал такой же, как и выше. Соответствуют Кнопка обучения S3 и S4.

Как установить режим работы реле

1 интерлок: держать Пресс ing S2 кнопку, а затем питания к модулю, после того, как вы видите D6 свет вспышки 3 раза, затем не Пресс в S2 Кнопка больше. Теперь режим работы-Блокировка управления.(Нажмите кнопку на пульте дистанционного управления, затем соответствующий канал релейного модуля будет работать. Но другие каналы остановят выход.)

2 самостоятельно замок: держать Пресс ing S3 кнопку, а затем питания к модулю, после того, как вы видите D6 свет вспышки 3 раза, затем не Пресс в S3 Кнопка больше. Теперь режим работы-самоблокировка.(Нажмите кнопку на пульте дистанционного управления, затем соответствующий канал релейного модуля будет работать. Нажмите кнопку еще раз, затем она остановится.)

3 Jog: держать Пресс ing S4 кнопки и питания к модулю, после того, как вы видите D6 свет вспышки четыре раза, то не Пресс в S4 Кнопка больше. Теперь режим работы-управление пробежкой.(Продолжайте нажимать кнопку на пульте, затем соответствующий канал релейного модуля будет работать. Отпустите кнопку, затем она остановится.)

Как установить один ключ для управления всеми каналами реле, чтобы узнать?

1 одним из ключевых контролировать все каналы реле: питания к модулю, нажмите S3 и S4 кнопки в то же время за один раз, D6 свет будет мигать 2 раза. Затем вы можете нажать кнопку питания пульта дистанционного управления. Когда вы видите D6 свет вспышки 3 раза быстро, это нормально
