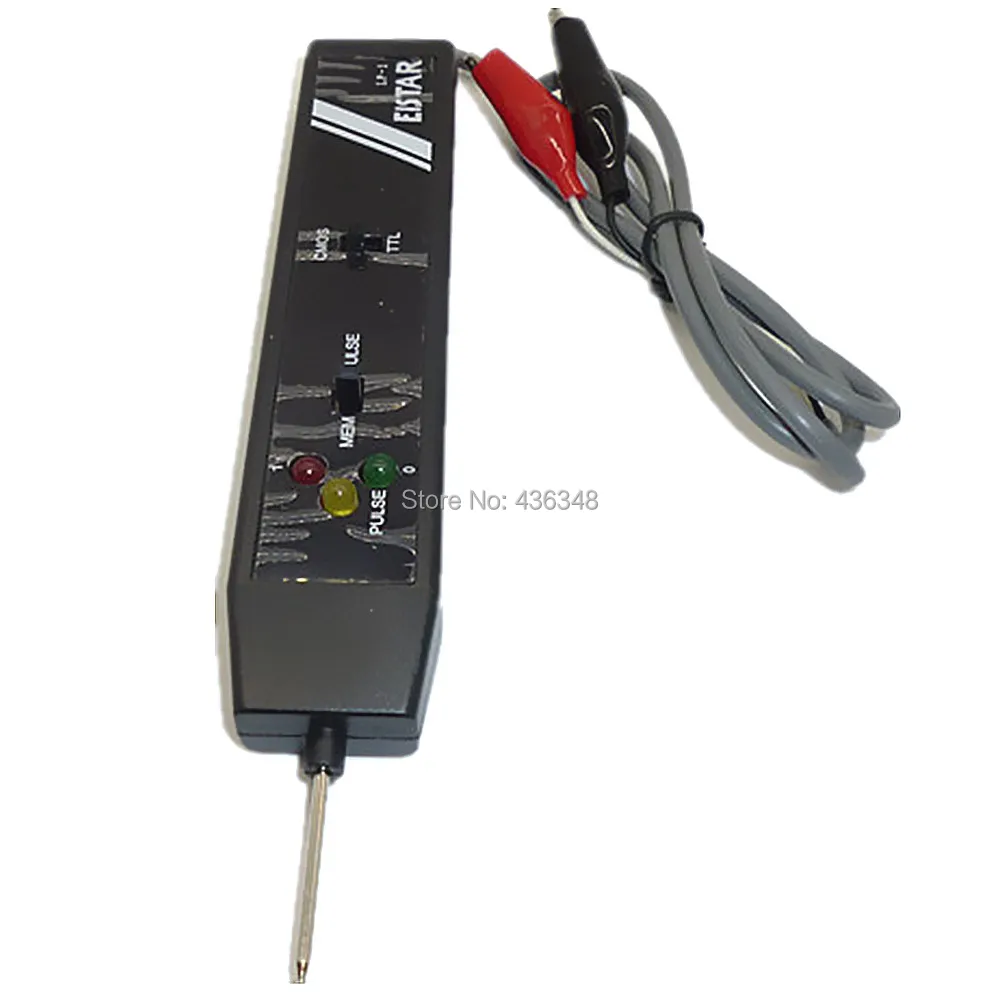

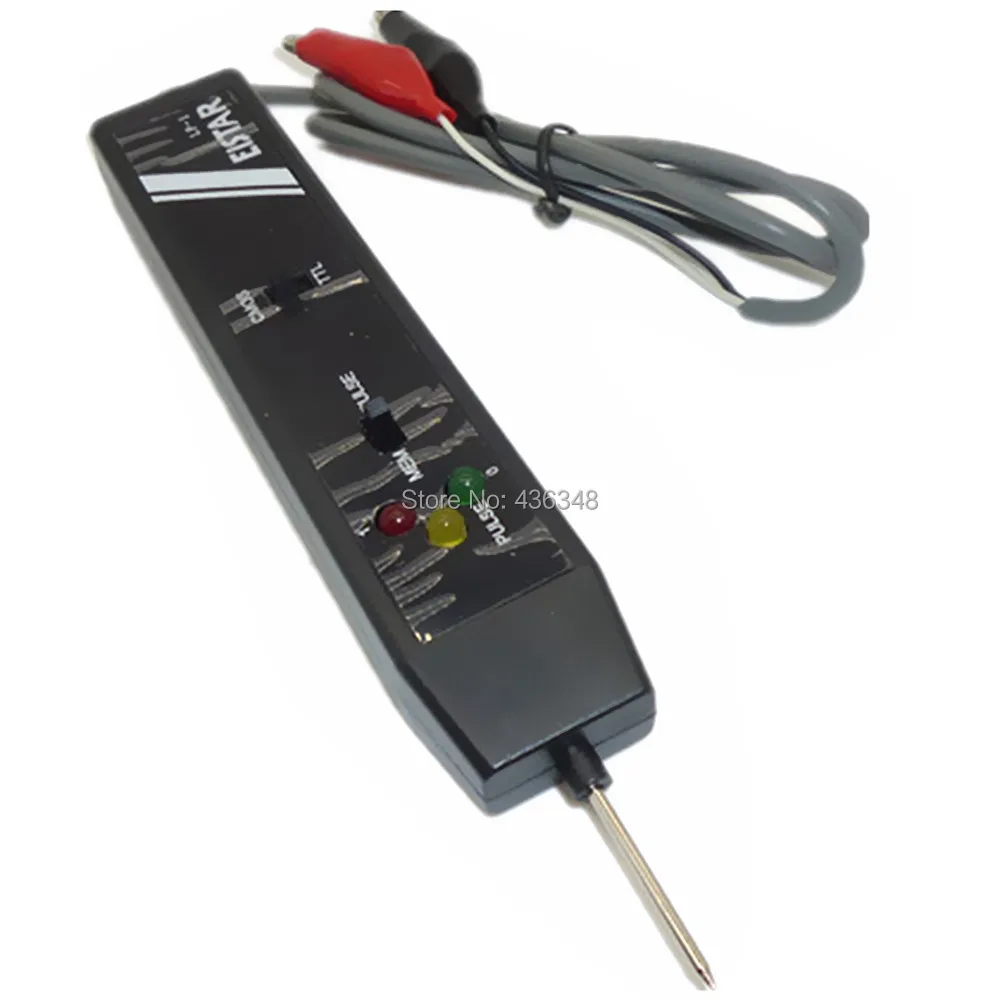

Dtl TTL CMOS светодиодные логика генератор импульсов анализатор Обнаружение зонда

Особенности:
100% качество и абсолютно новый.
Подключите красный клип к + терминал и черный зажим к-терминалу источника питания цепи под тестом. Напряжение питания не должно превышать 18 В DC
Для TTL и dtl Установите Верхний Выбор переключателя на боковую маркировку "TTL". Для Комс, установить верхний выбор переключаться на боковую маркировку "CMOS". Обратитесь к pin-Контакту в точку, которая будет протестирована, светодиод будет указывать его Логические состояния:
A: Все светодиоды вне ---высокого импеданса
B: красный светодиод на высоком состоянии (1)
C: зеленый светодиод на --низком состоянии [0]
D: оранжевый светодиод на -пульсе
Для обнаружения и хранения импульсов или уровня перехода Установите нижний Выбор переключателя к боковой маркировке "Pulse" во-первых. Обратитесь к контактному контакту в точку, которая будет протестирована. В led's будет указано его базовое состояние
Затем установите нижний Выбор переключателя к боковой маркировке "mem", оранжевый светодиод будет светиться, когда будет обнаружен любой импульс или переход на уровень. Определить направление тех, по сравнению с первоначальным основным государством, можно определить. После использования, перезагрузите логический зонд, установив нижний Выбор переключателя обратно к боковой маркировке "Pulse"

Вышивка Крестом Пакет включено:
1 X тестер пробника
