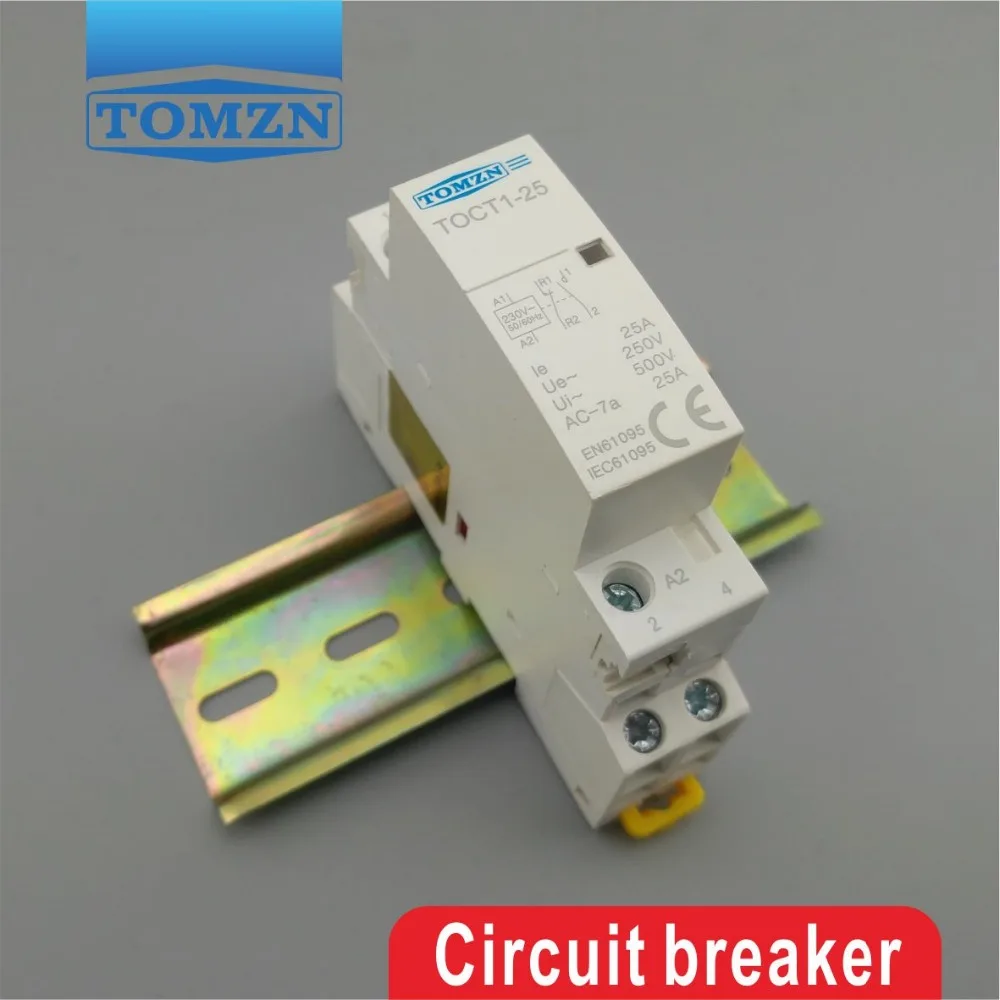

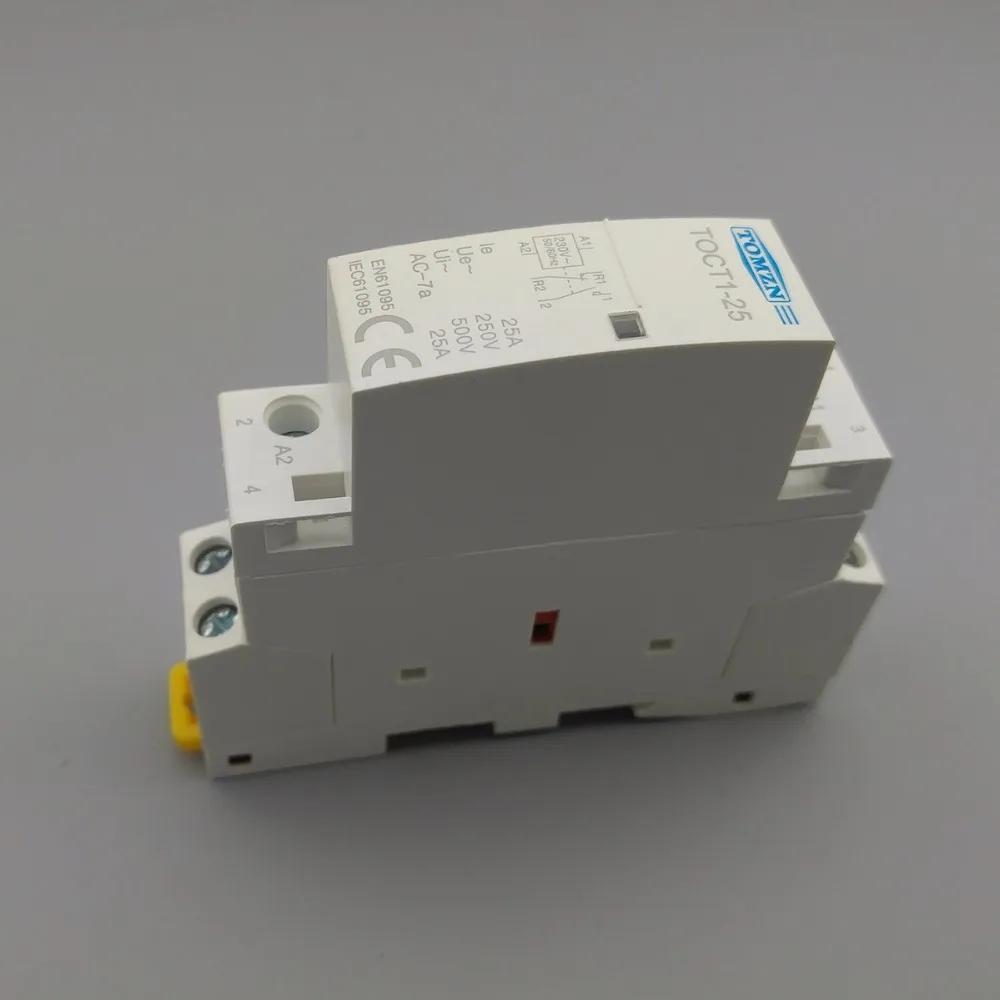

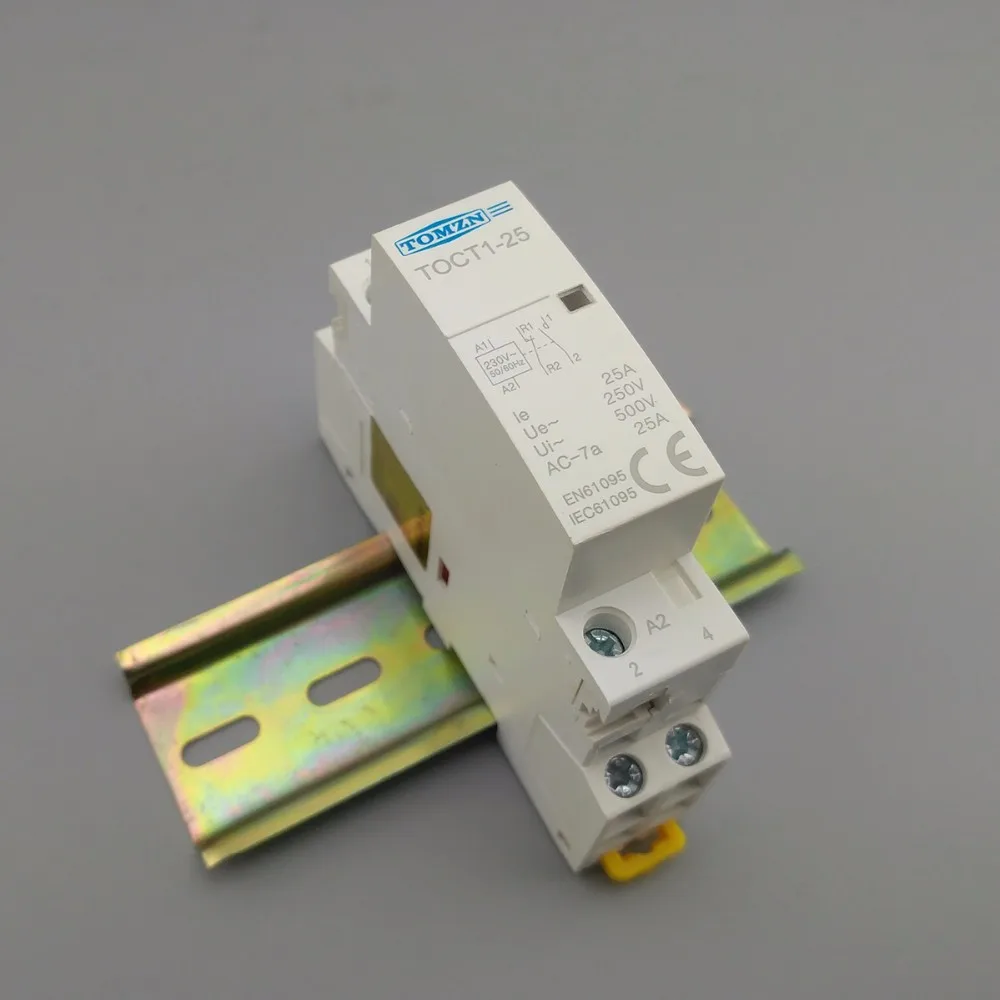

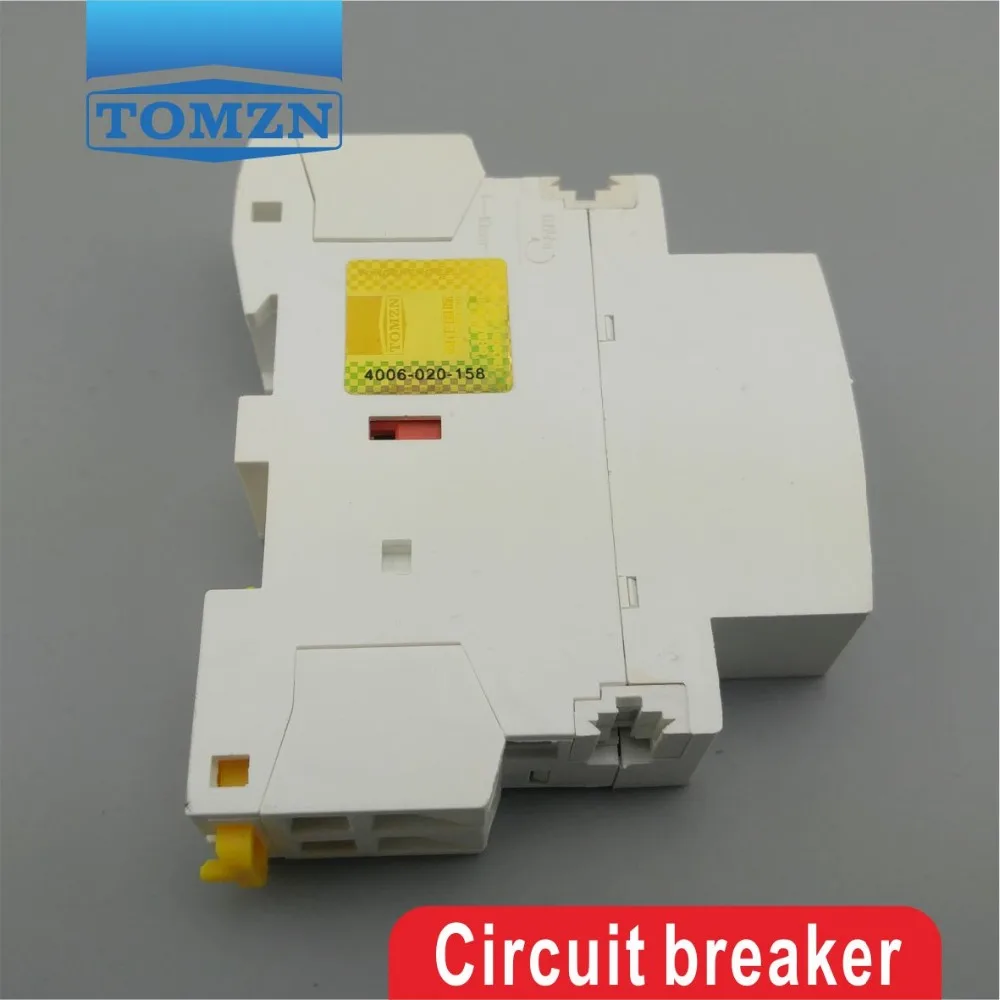

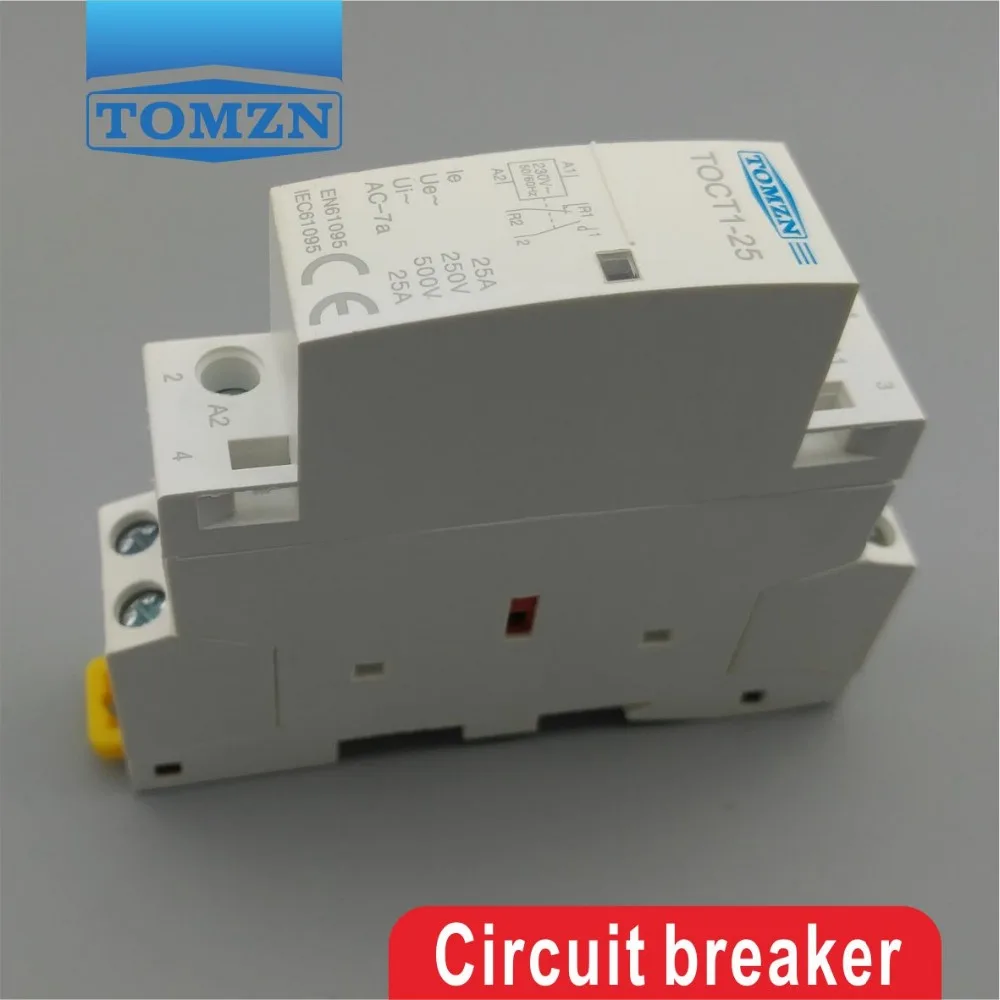

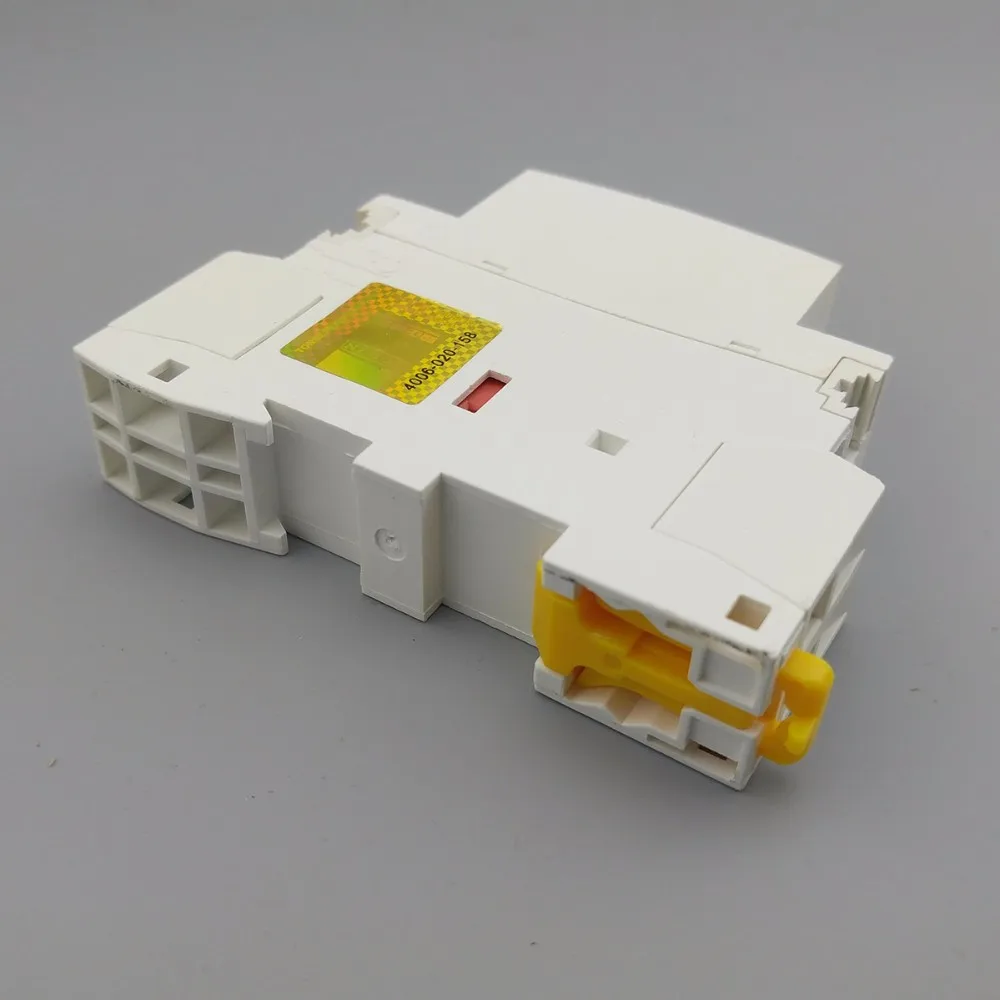

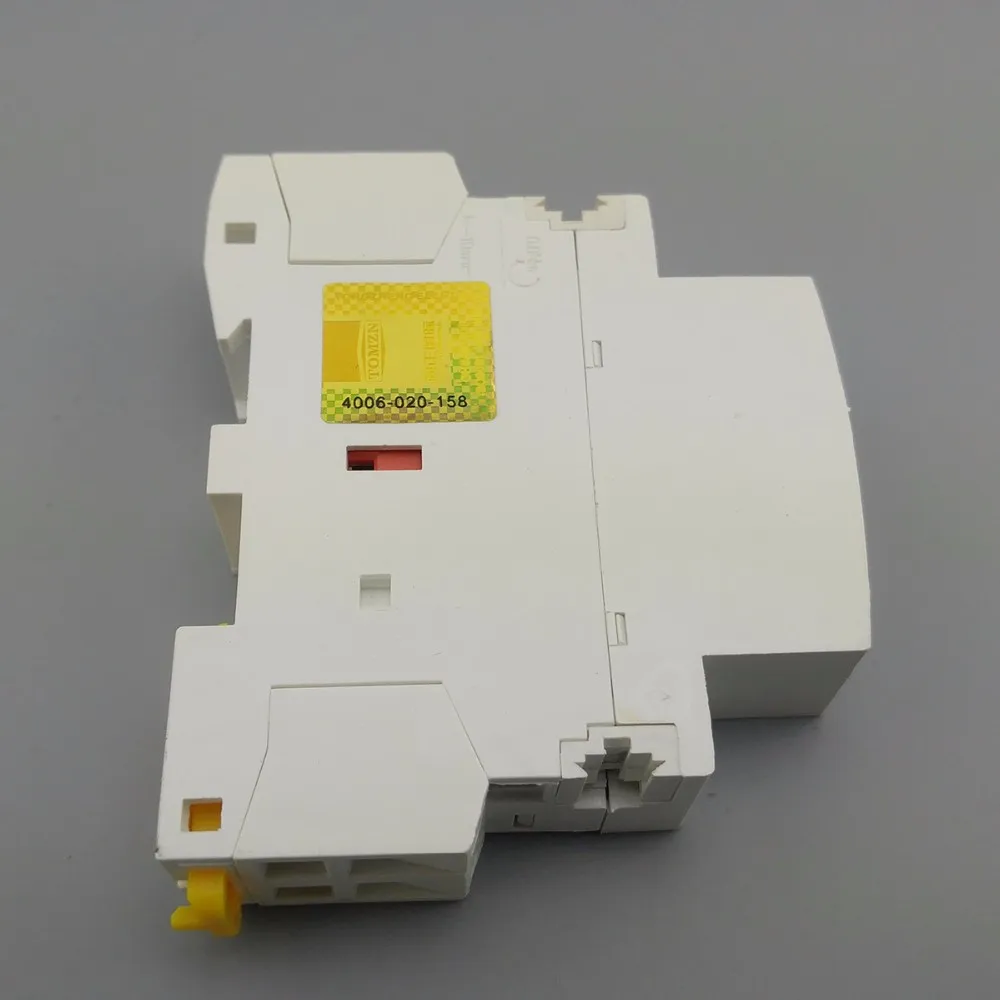

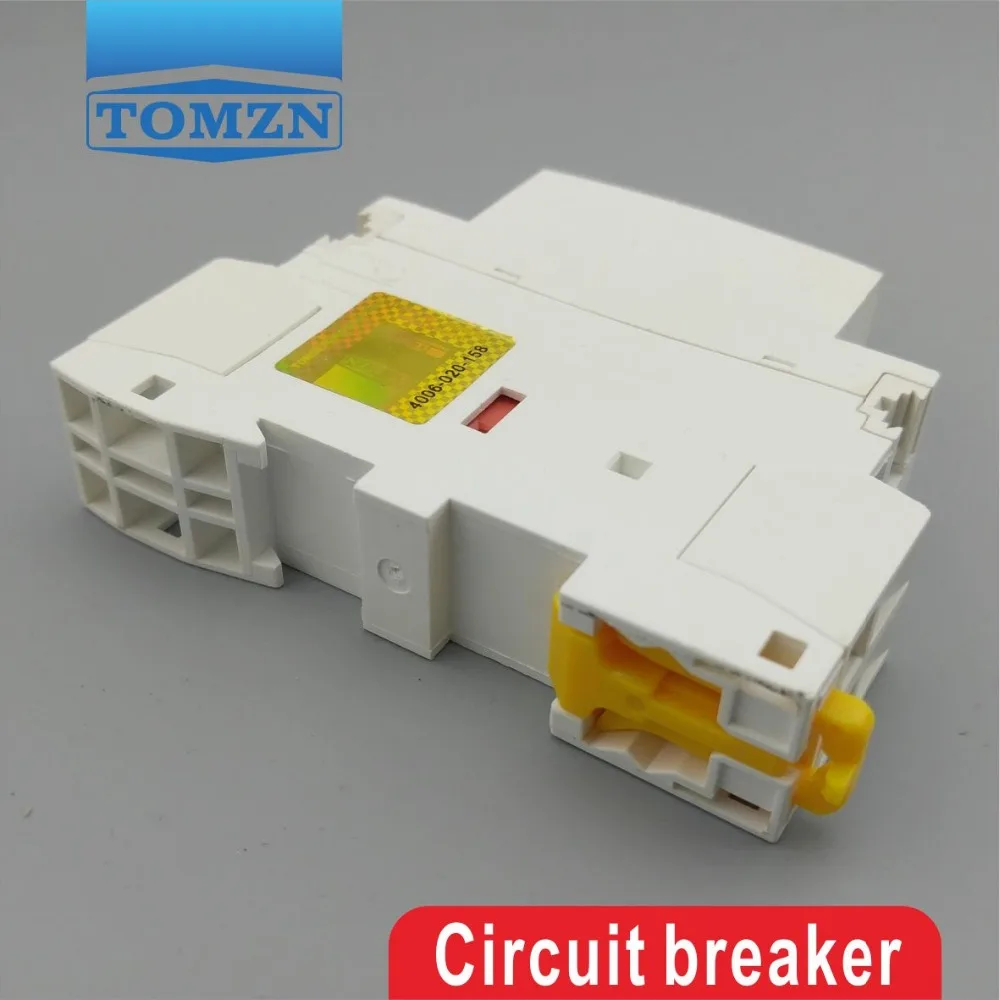

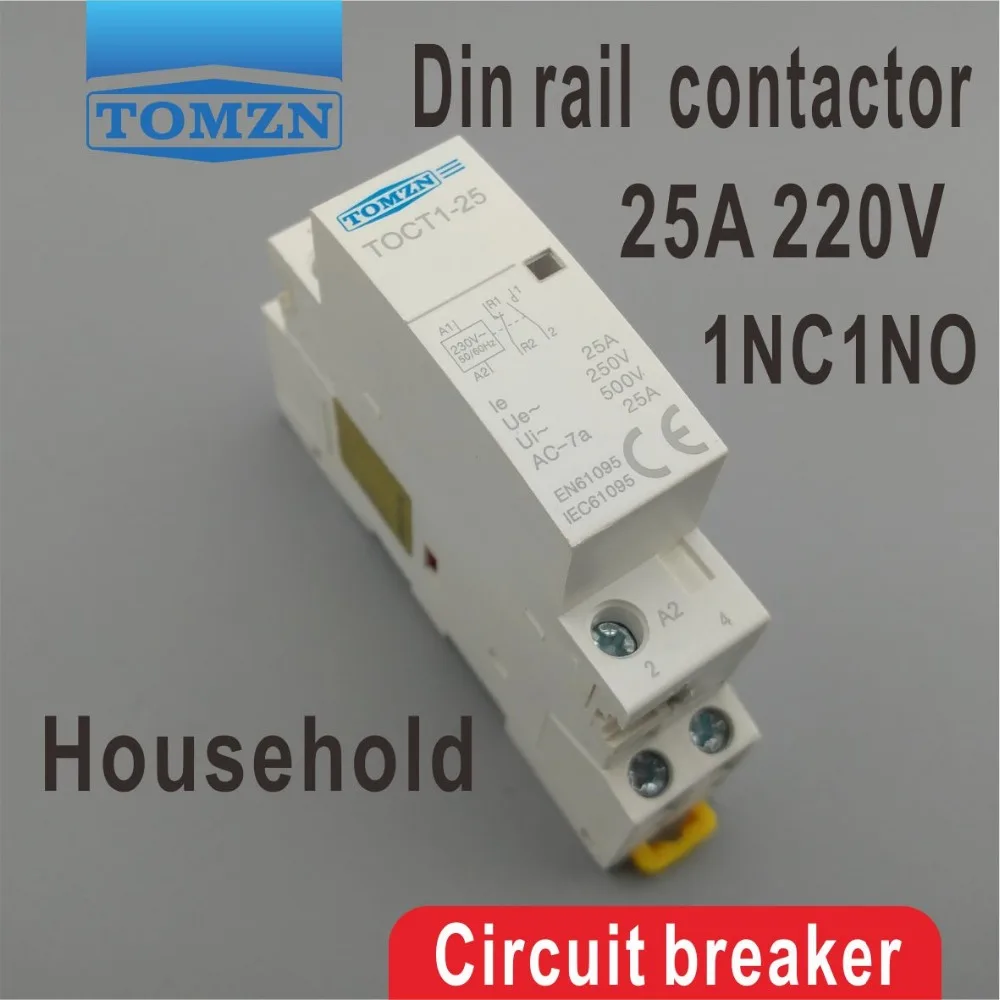

TOCT1 2P 25A 1NC 1NO 230 В 50/60 Гц Din рейка бытовой модульный контактор переменного тока один

Пожалуйста, обратите внимание на эту ссылку только для 25A 1NC 1NO

TOCT1Контактор переменного тока для дома в Основном предназначен для цепей переменного тока 50 Гц или 60 Гц с 230 В. Номинальное рабочее напряжение при AC-7a использовании, Номинальное рабочее напряжение до 230 В, Номинальный рабочий ток до 25 А, Номинальное рабочее напряжение при AC-7b использовании, номинальный ток до 10 А. Использование в разрыве мощности ниже 6kA цепи. Для расстояния подключения или прерывания цепи.

Применение: для дома, квартиры, отеля, автоматическое отключение или подключение питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50%, когда максимальная температура + 40 °C: Если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C и среднемесячная максимальная относительная влажность в этом месяце не более 90%. кроме того, следует учитывать росы на поверхности продуктов, вызванные изменением температуры.

4. Класс загрязнения: класс 2.

5. Условия установки: класс II.

Инструкция по применению

1. Проверьте, соответствует ли контактор объему применения и условиям работы перед установкой

2. во время установки Вытяните компонент остановки движения и поставьте контактор на безопасную орбиту, а затем подтолкните компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите, чтобы избежать ослабления и падения тяги вниз по компоненту остановки движения, если вы хотите удалить контактор.

Предостережение

A) убедитесь в правильном режиме подключения

B). Закрутите винт во время соединения

Основные технические данные
Контактор модели	TOCT1-161NC 1NO	TOCT1-20 1NC 1NO	TOCT1-25 1NC 1NO
Номинальное изолирующее напряжение (Ui) V	500	500	500
Номинальное рабочее напряжение (Ue) V	230	230	230
Тепловой непрерывный ток(Ith) A	16	20	25
Номинальный рабочий ток (Ie) AC-7a A	16	20	25
AC-7b A	9	9	10
Номинальная рабочая мощность (Pe) AC-7a кВт	4	4	5,4
AC-7b кВт	1,2	1,2	1,4
Время работы 10 тысяч	3
Рабочая частота AC-7a поворотов/часов	1200
AC-7b поворотов/часов	30
Возможность подключения и разрыва AC-7a A	1.5Ie
AC-7b A	8 IE
Выдерживает ток (ICW) 10 S A	8 IE/AC-7b
Соединительная проводка 1 провод мм2	1 -- 2,5	1 -- 2,5	1 -- 4
2 провода мм2	1 -- 2,5	1 -- 2,5	1 -- 4
Катушка
Контроль напряжения питания (США) AC V	220/230
Мощность катушки W	1,4
