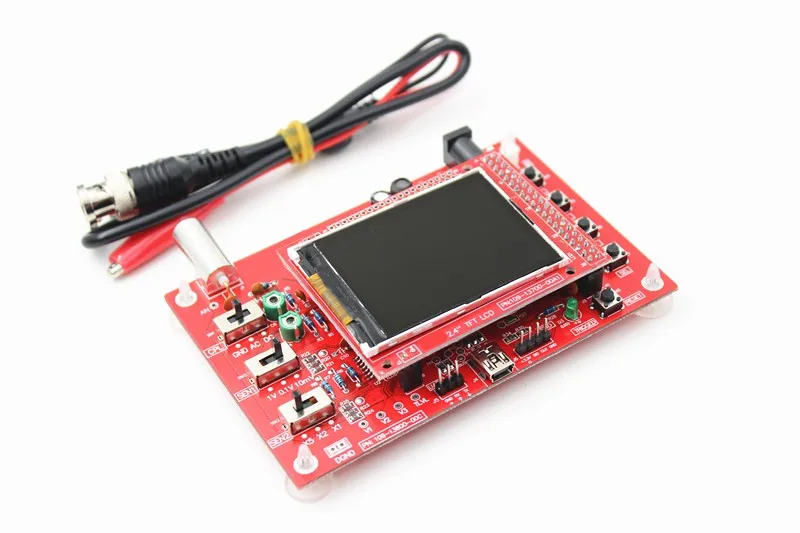

DSO FNIRSI-138 цифровой осциллограф DIY Kit для осциллографа делая Электронный

2,4 "TFT портативный карманный цифровой осциллограф Набор diy части для осциллографа электронный Обучающий набор 1 Msps

Этот комплект цифрового осциллографа принимает процессор ARM Cortex-M3 и с 2,4 дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

Особенности:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.
Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.
Доступны подъемные или падающие края триггера.
Отслеживаемая предыдущая форма триггера (отрицательная задержка).
Может замораживать в любое время отображения формы волны (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.
С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
Функция хранения формы волны: не потеряет форму волны после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.
Функция распознавания контроллера TFT.

Примечание:

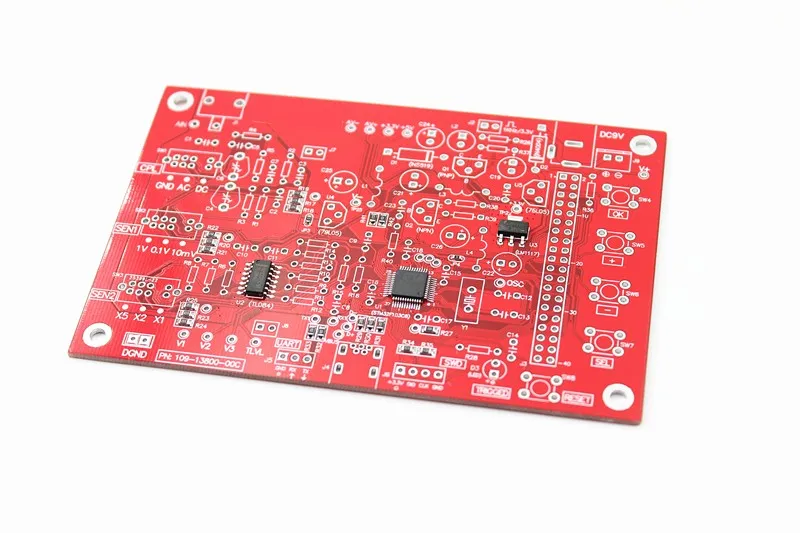

Этот комплект для самостоятельной сборки не припаян.

Примечание:
Этот комплект «сделай сам» не припаян. Если вы хотите, чтобы припаянный цифровой осциллограф osciloscopio. Вы можете оплатить его в этой линии:Https:/item/32777588244.html

Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес посылка: 119 г/4,21 унций

Посылка список:
1 * комплект осциллографа

1 * зонд
3 * Руководство пользователя (на английском языке)
