8ch 12VDC DTMF Реле MT8870 декодер телефонный дистанционный переключатель для

---

Название продукта:        8ch 12VDC DTMF Реле MT8870 декодер телефон пульт дистанционного управления переключатель для AC DC мотор светодиодный CNC умный дом PLC       Упаковочный лист  : 1 шт. DC 12V 8 CHannels декодер DTMFРелейная плата ; 1 шт. 50 см кабель со штыревыми соединителями на обоих концах для подключения аудио покрытый вязальной проволокой (3,5 мм jack ); Функциональные характеристики:

1 модель товара: AD22A08

2. Рабочее напряжение постоянного тока 12 В, с защитой от обратной полярности

3. Рабочий ток: в режиме ожидания 11-13 мА, 1 реле «открыть» 44ма, 2 реле «открыть» 77ма, 3 реле «открыть» 110ма, 4 реле «открыть» 140мА, 5 реле открытые 170MA,6 реле открытые 197MA,7 реле открытые 223MA,8 реле открытые 247MA.

4Восемь режимов работы: без блокировки (минутный), самоблокирующийся (распорная), межфиксирующий (ригель), 5/20/60/120/250-задержку

5 Команда управления по умолчанию-1/2/3/4/5/6/7/8. Пример: Наберите 1 к реле управления 1, наберите 2 к реле управления 2, наберите 3 к реле управления 3, наберите 4 к реле управления 4; Команды управления могут быть изменены на любой 1-4 бит. (Для получения более подробной информации см. «AD22A08_8 channel DTMF controller commands setting manual»).

6 Размеры: 94*62*19,5 мм

7 Вес: 114 грамм

8 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

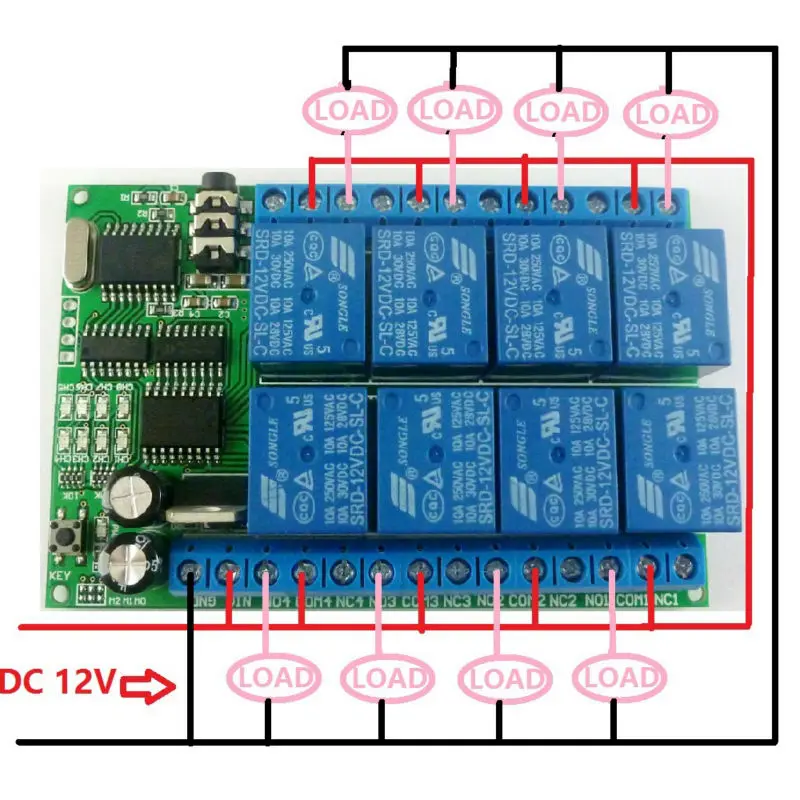

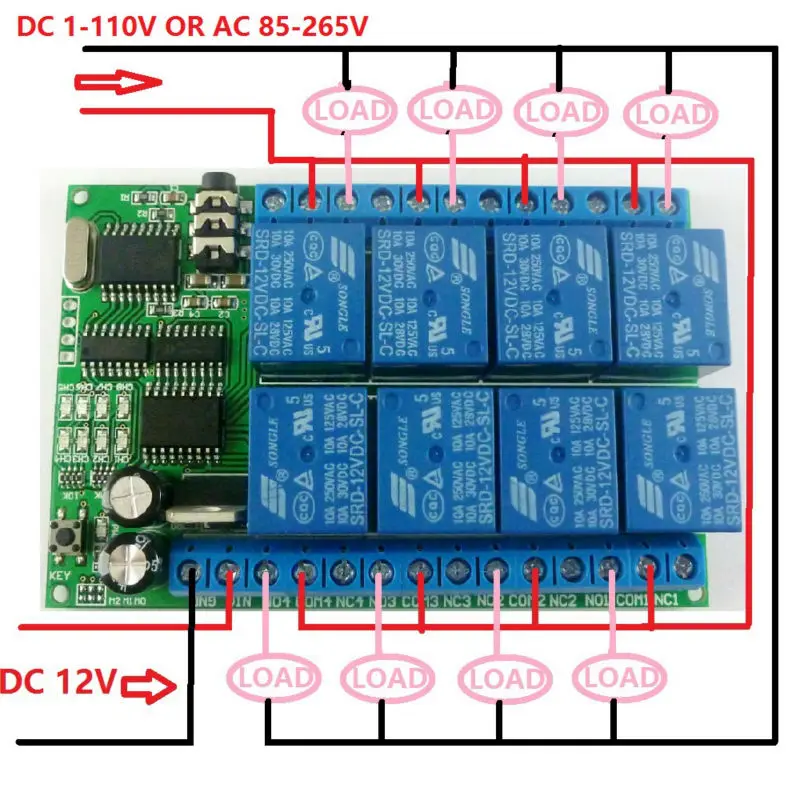

Примечание:1. Пожалуйста, используйте небольшой пульсационный источник питания постоянного тока (рекомендуется: питание с заземляющим проводом)2. Пожалуйста, настройте звук на 80-90%Типичные области применения:Домашняя система освещенияDTMF переключатель с дистанционным управлениемУмный дом/домашняя АвтоматизацияСветодиодный светильник постоянного тока 12 ВЛюминесцентная лампаДетали для 12 вольтового источника электропитания постоянного токаЛюминесцентная лампаАвтомобильная электроникаПромышленная автоматизация и контрольУправление 8 Канал AC/DC 12V Электротехническое оборудование: Светодиодный/автомобильнойЭлектроникаОбщие Электротехническое оборудование Управление: Постоянный ток 1-110 В или 85-265 В переменного тока

Применение метод:

Это звуковой контроллер DTMF с четырьмя каналами, любым телефоном или стационарным телефоном с кодом ключа DTMF удаленно контролирует реле продукта «открыть» и «закрыть». (Большинство смартфонов и устройств с функциями-код DTMF). Наше программное обеспечение "DTMF Dial" (устанавливается на компьютере) также может быть предоставлено для управления реле.

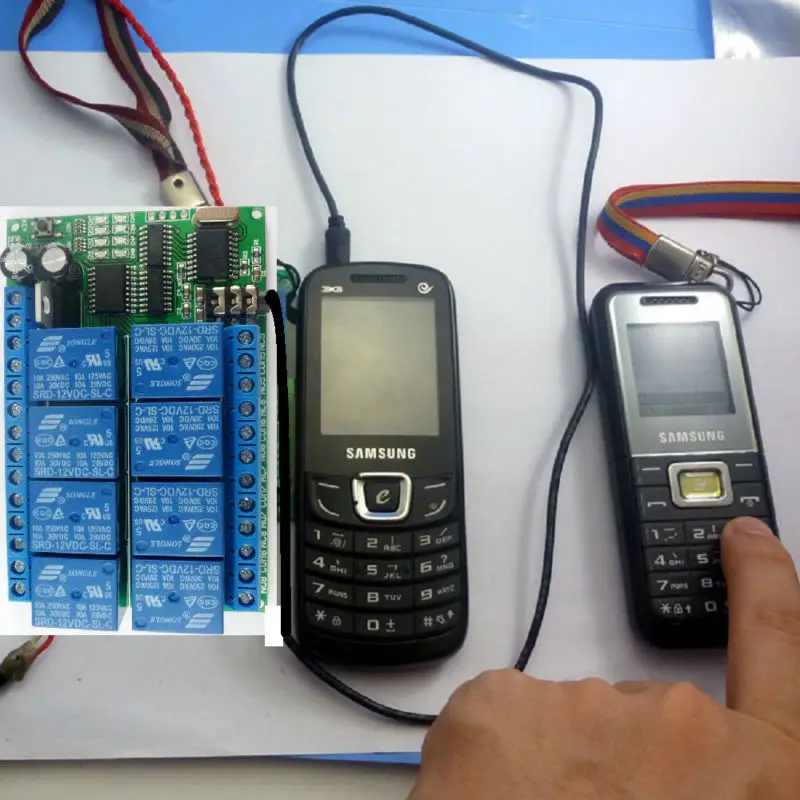

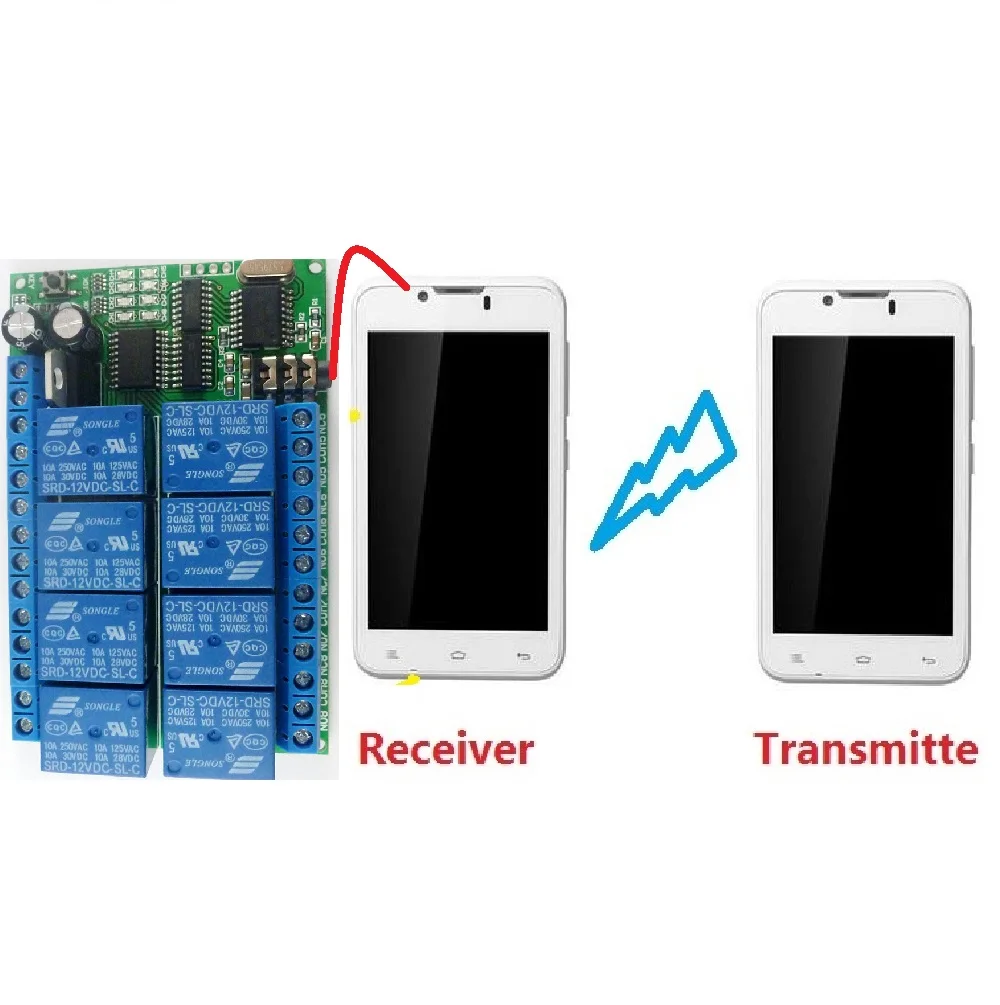

Как показано выше, по телефону пульт дистанционного управления реле. Вам нужно два телефона, один как приемник (phone_1), другой как передатчик (phone_2); мобильный phone_1 соединены DTMF аудио кабель 3,5 мм аудио контроллеры чипы ic (контроллер для того, чтобы быть со встроенным усилителем), а затем при помощи phone_2 (может быть фиксированной телефонной связи) позвоните в phone_1, phone_1 ответили, Так что два телефонных звонка друг друга; Затем наберите 1/2/3/4 с помощью клавиатуры phone_2 для управления четырьмя реле.

Как показано выше, вы можете установить один из наших "DTMF Dial" программного обеспечения в вашем компьютере, через программное управление DTMF аудио контроллер. Во-первых, использовать 3,5 мм аудио кабель к компьютеру порт видео и аудио порт контроллер, а затем нажмите на программное обеспечение для управления реле 1/2/3/4.

Внимание:

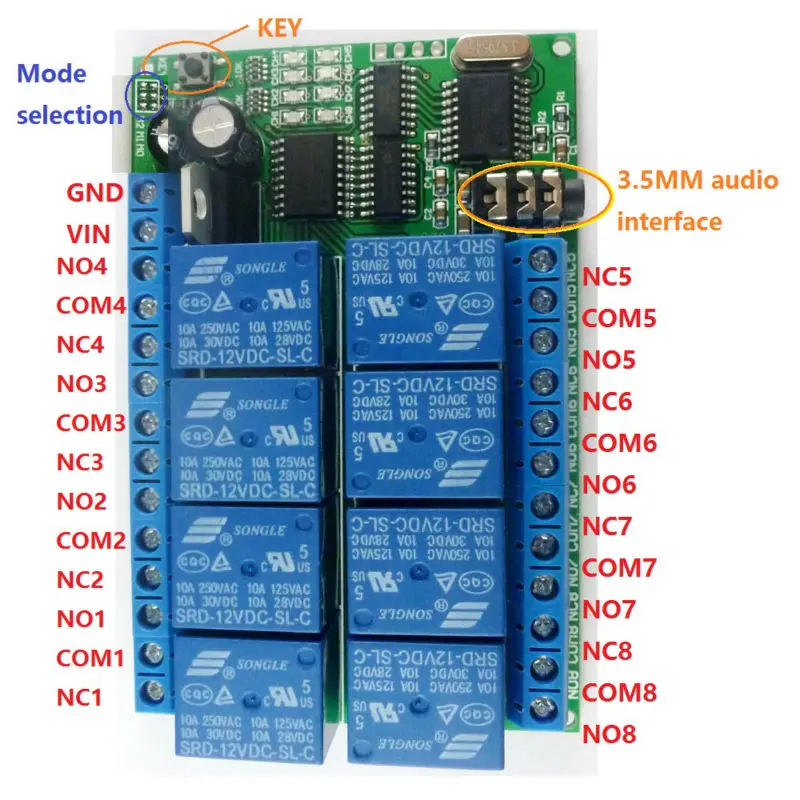

1 DTMF аудио контроллер должен использовать стабильную работу источника питания 12 В постоянного тока (рекомендации 1A или выше адаптера питания)2 дистанционный пульт контроллер через мобильный телефон, приемник должен быть телефон с 3,5 мм аудио интерфейс, передатчик может быть в сотовом телефоне или стационарный3 как приемник телефона или компьютера, установленное программное обеспечение "DTMF Dial" должно выводить звук (не приглушенный), или они не будут управлять реле.Глоссарий:Позиция №: нормально открытыйCOM: общий терминалNC: нормально подключенияОткрытие реле: COM не подключен, но отключен NCЗакрытие реле: COM отключен NO, но NC подключен COM.Неблокировка (мгновенный): Циферблат 1 (2/3/4 одинаковый), реле 1 "открытый", реле закрывается через 1 секунду задержкиСамоблокировка: Циферблат 1, реле 1 "открыть", циферблат 1 снова, реле 1 "выключить", и так далееМежблокировка: Циферблат 1, реле 1 "открыть", другие реле "выключить"; Циферблат 2, реле 2 "открыть", другие реле "выключить", и так далее«Задержка»: Циферблат 1, реле 1 «открыть», реле 1 «закрыть» через некоторое время

Выбор режима:

Восемь режимов работы, электрическая железная перемычка (изображение выше) на подушечках



---

---
