Makerbase MKS OSC импульсный ШИМ сигнал генерационный модуль StepStick контроллер шагового

---

Инструкции (спасибо NSA):

Https://www.youtube.com/watch?v=JJLy42uC1ik

Отгрузочная ведомость:

1 шт * МКС ОГО

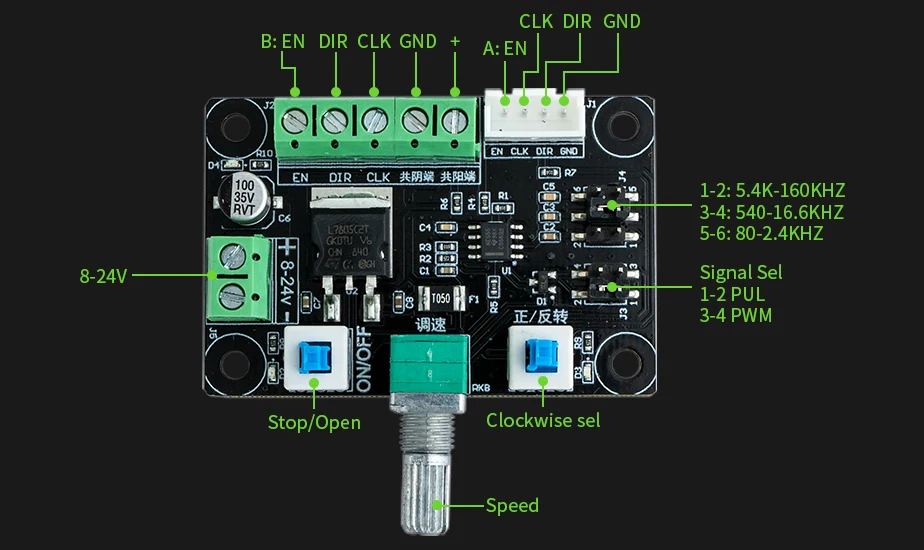

Обзор: материнская плата

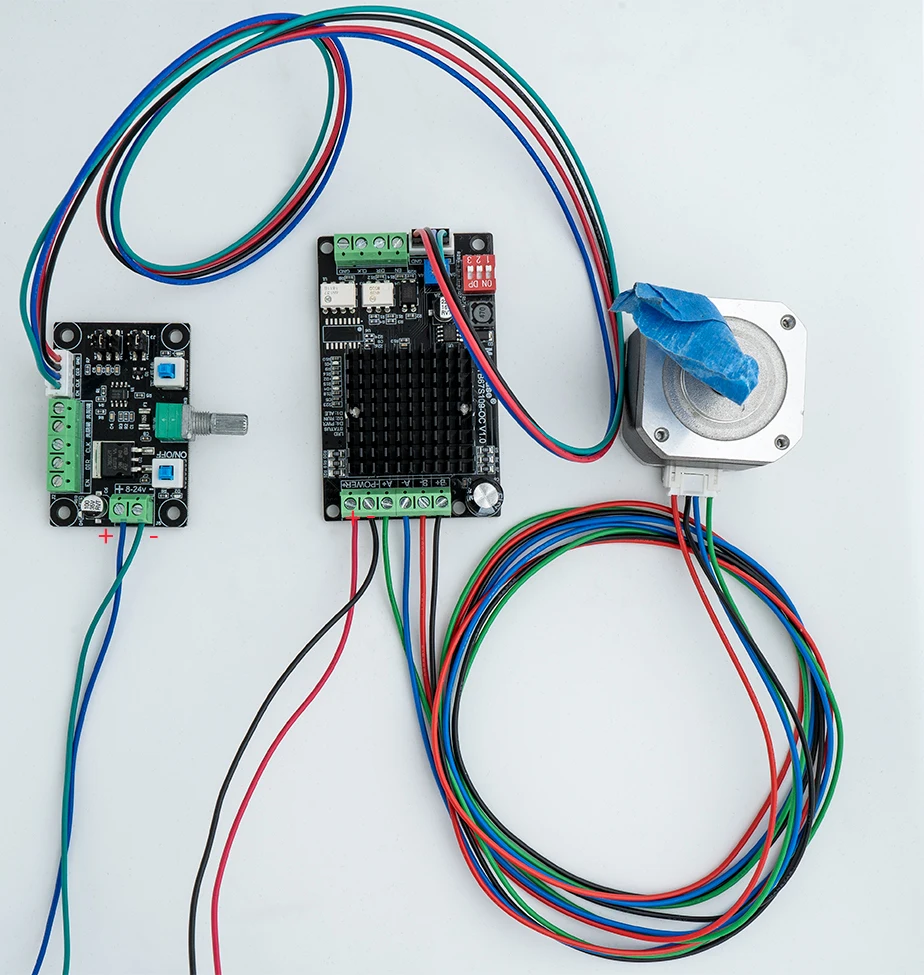

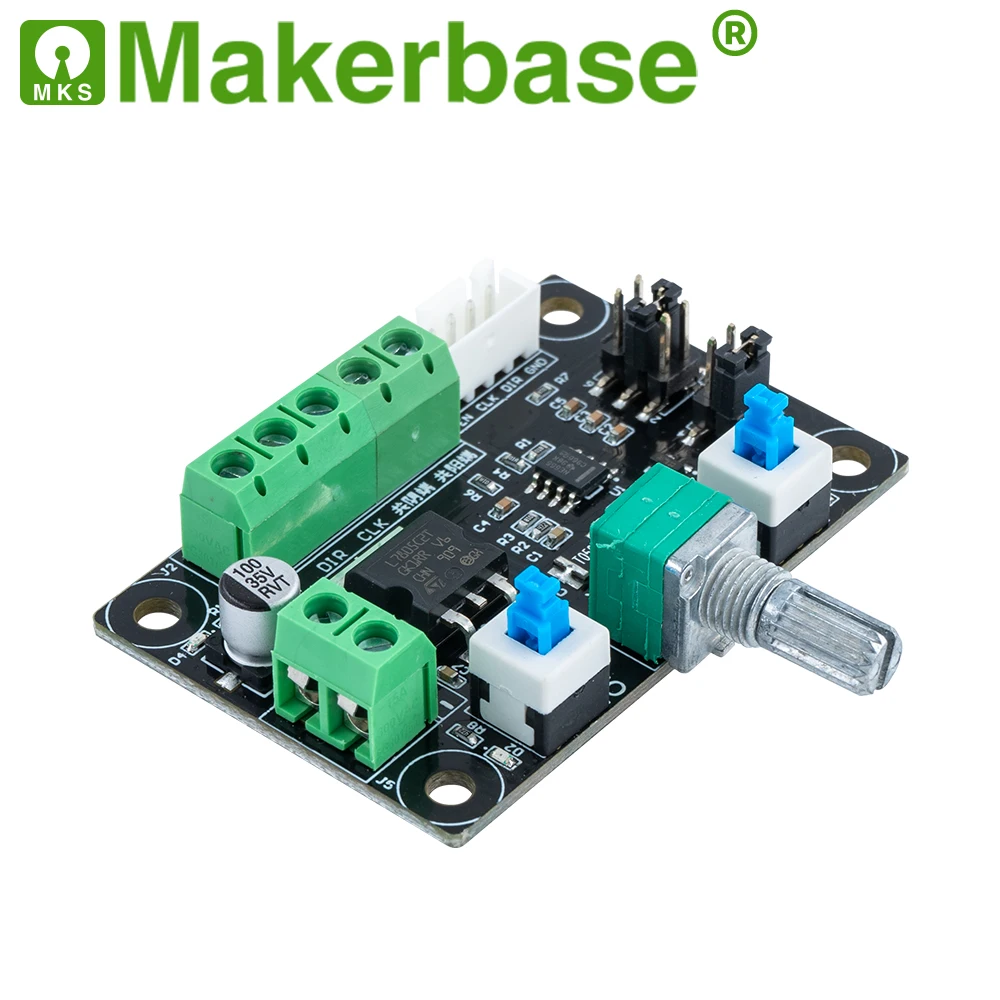

МКС ОГО Это импульсный генерирующий модуль, который может поставить pwm сигнал, как вам нужно. MKS OSC + драйвер двигателя + двигатель + мощность постоянного тока Поставка = простая Платформа Управления

Параметры:

1. Диапазон частот: 5,4 k-160 кГц, 540-16,6 кГц, на рост от 80 до 2,4 кГц
2. Тип сигнала: ШИМ/пульс
3. Направление: по часовой стрелке/против часовой стрелки
4. Напряжение: 8v-24v

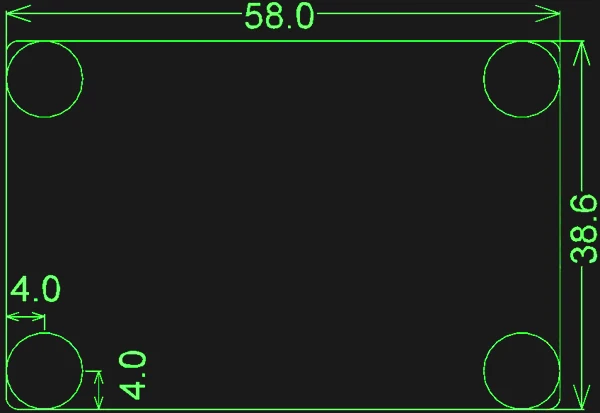

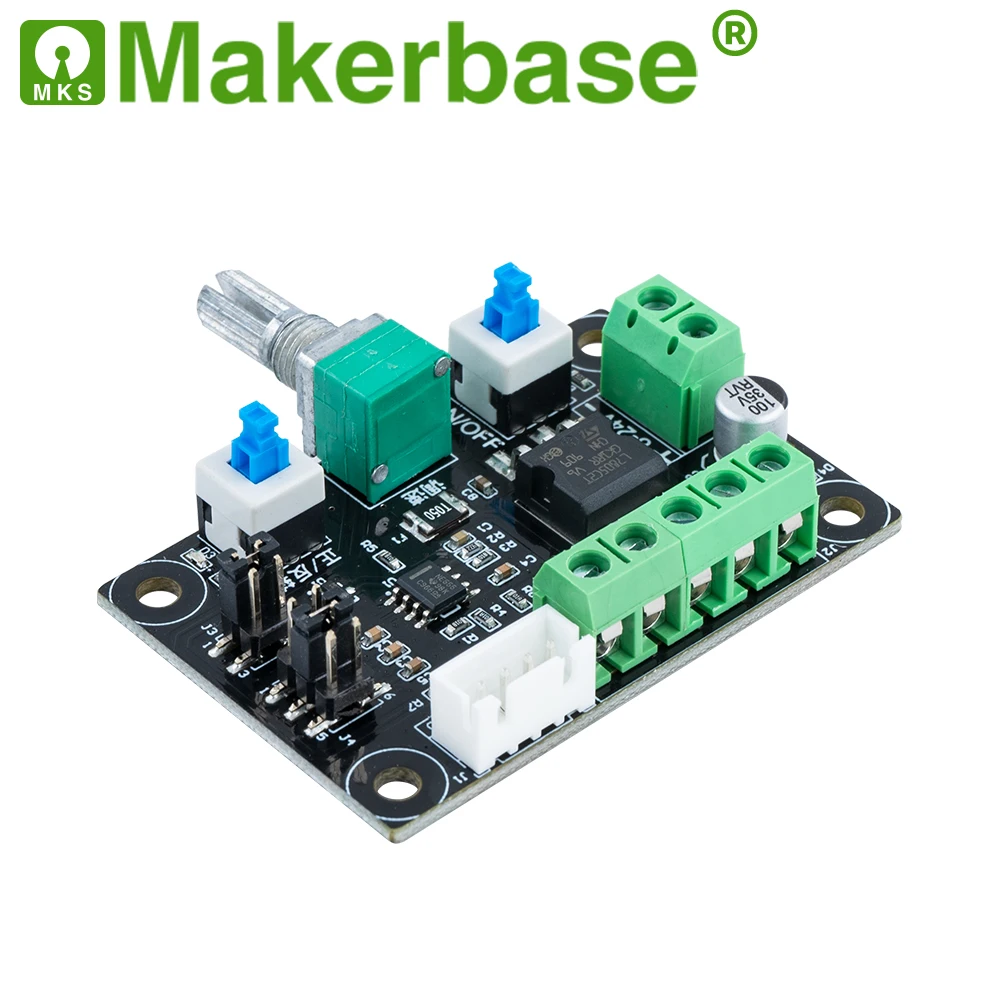

Размеры:

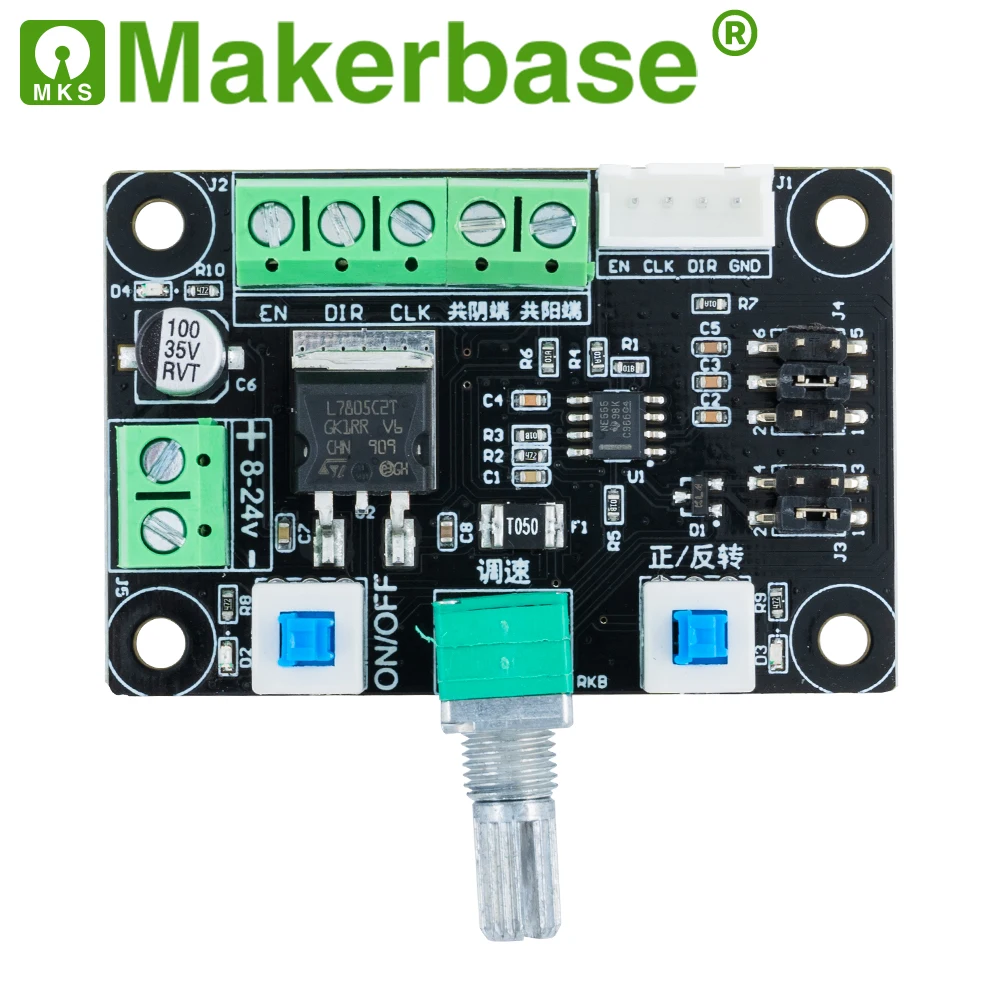

Проводка:

Различные шаговый двигатель драйвер разный порт знак, но же функция EN = ENA = FREE enable PUL = PULS = CLK pulse DIR = CW = CWW направление

Обычное Анодное соединение (подключение с B) EN + PUL + DIR + все соединения с общим анодным портом EN- connect to EN PUL-подключение к CLK DIR-подключение к DIR

Общее соединение катода (подключение с B) EN- PUL- DIR-все соединения с общим катодным портом EN + подключение к EN PUL + подключение к CLK DIR + подключение к DIR

Используйте драйверы, которые Makerbase проектирует, можно напрямую подключить к порту белой карты (общее подключение к катоду).

---

---
