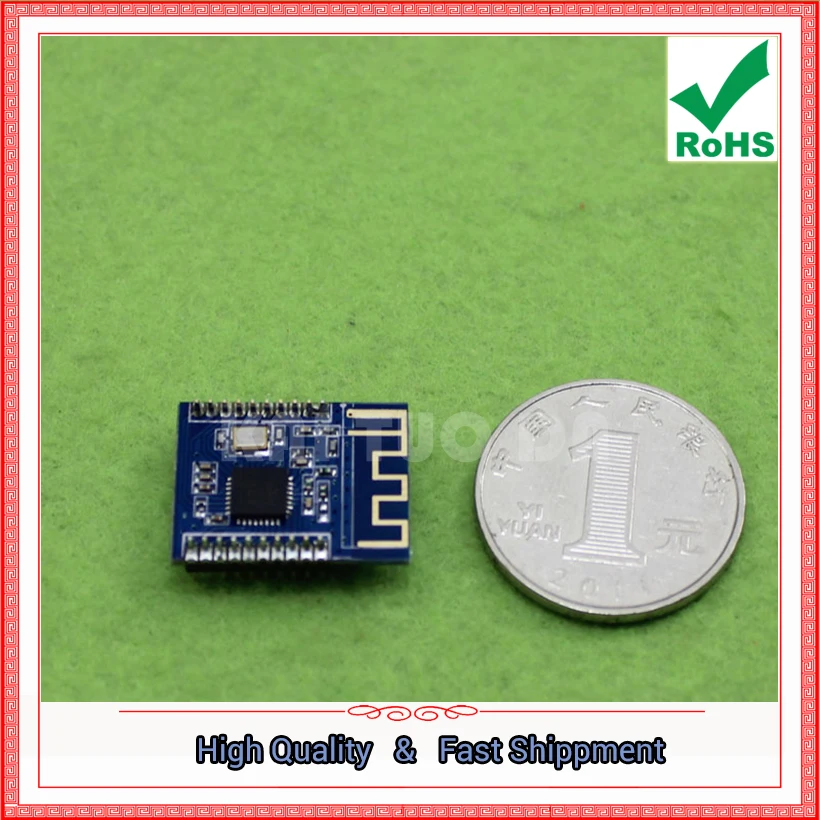

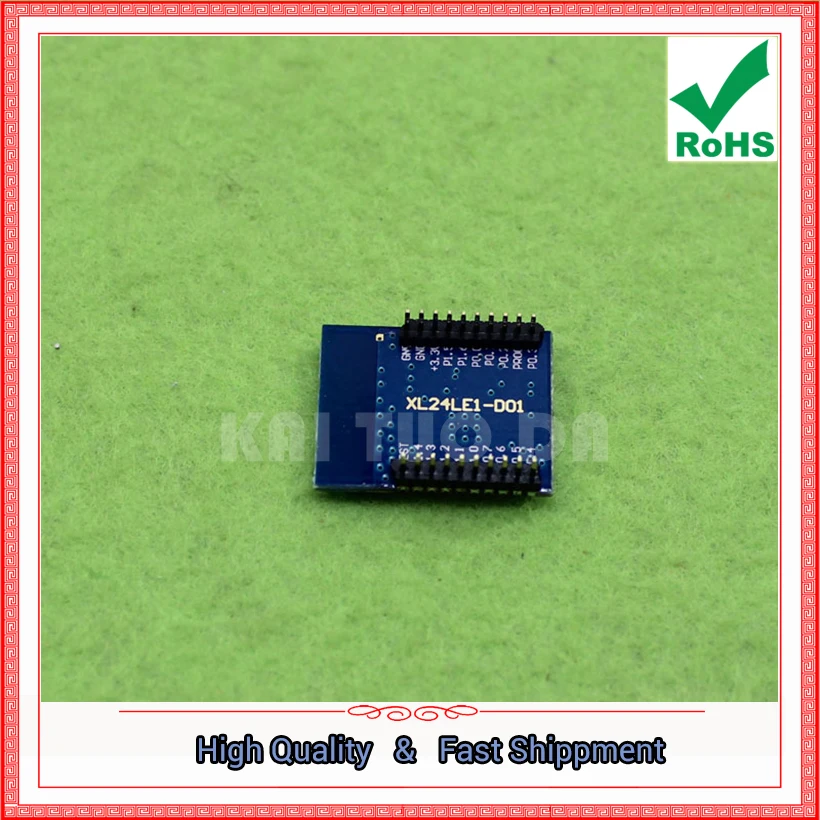

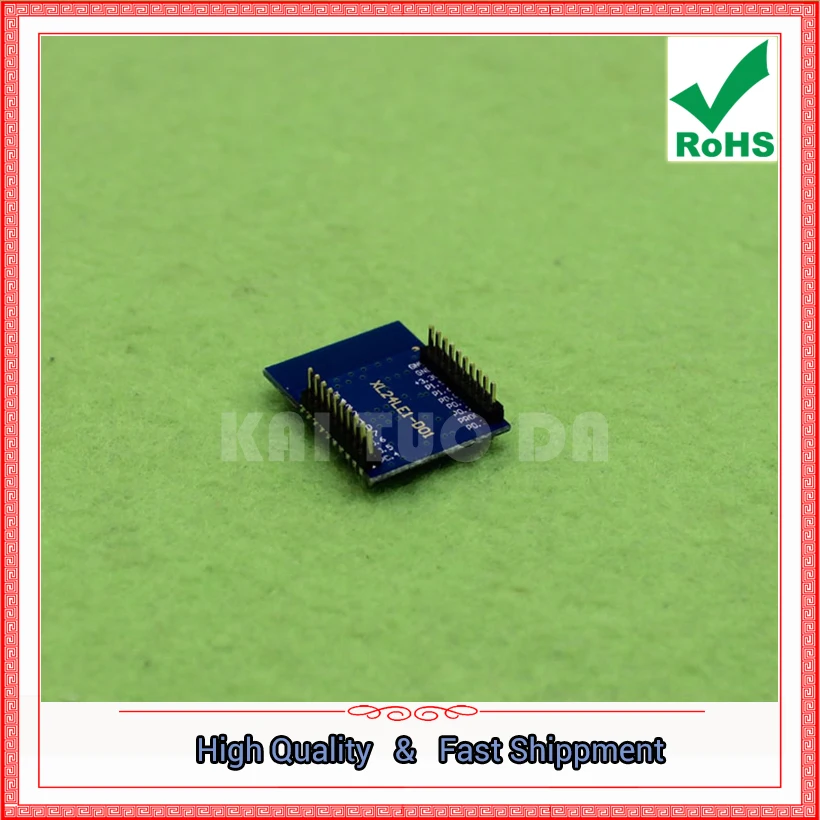

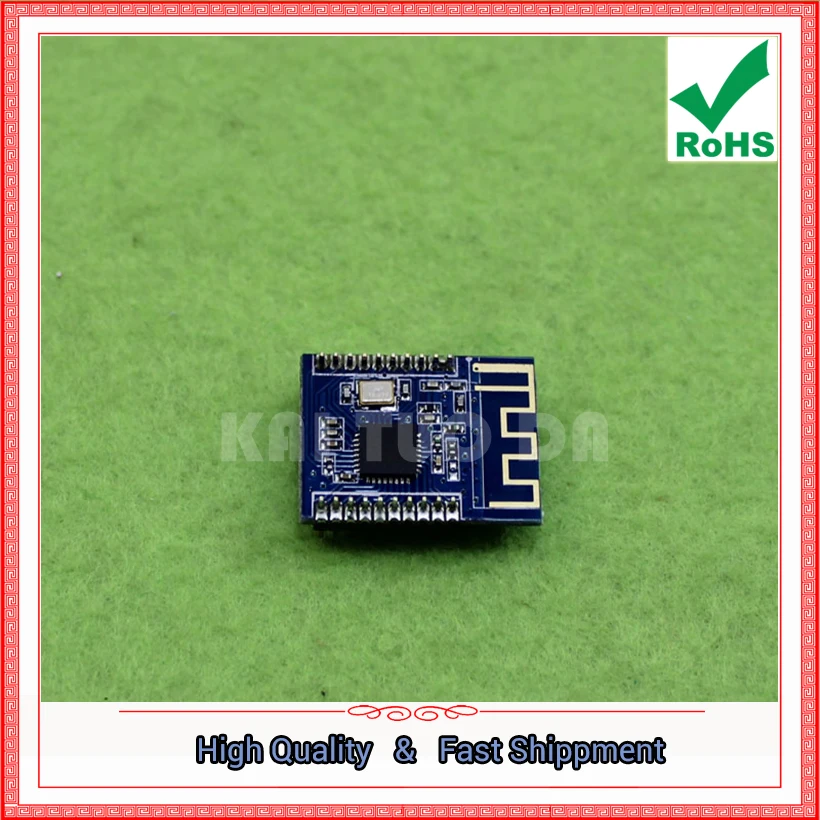

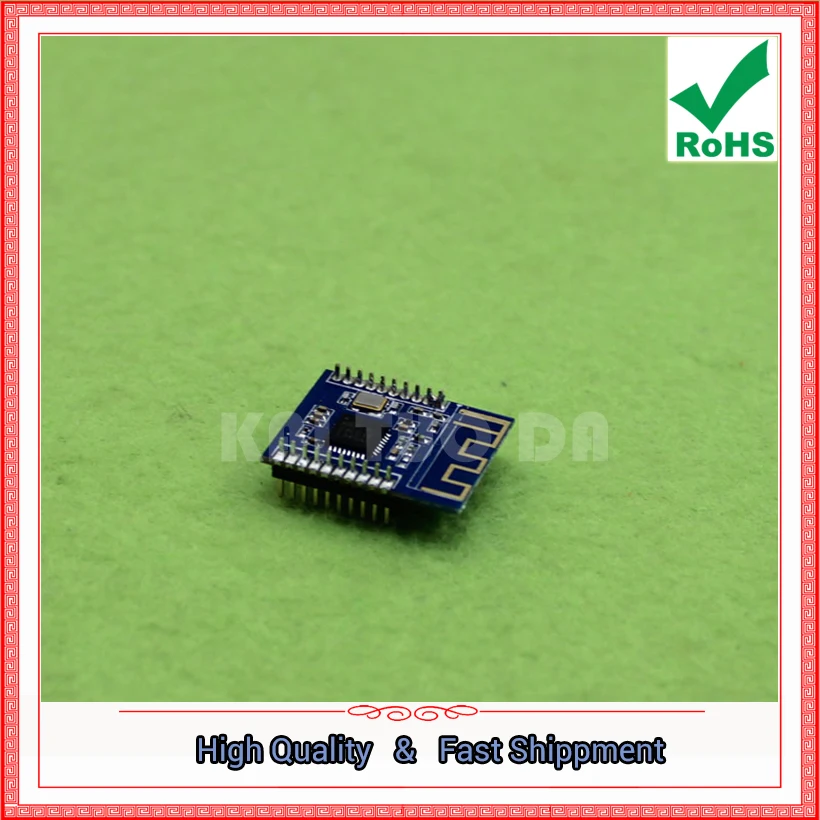

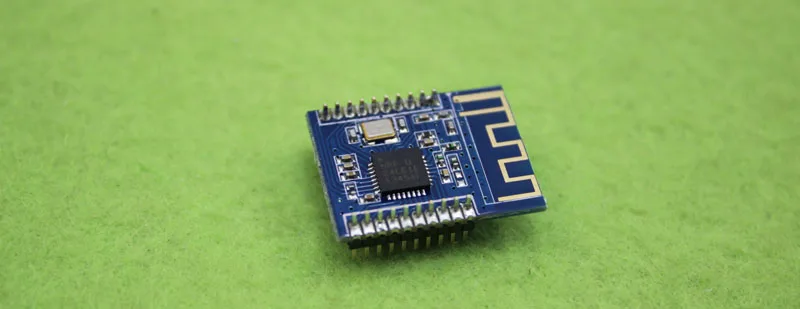

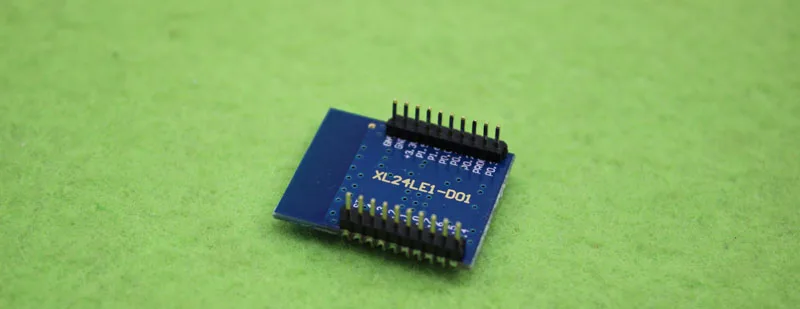

Плата модуля беспроводной передачи NRF24LE1/NRF24L01 + 51MCU с небольшим MCU (C1B5)|chip module|board

---

Информация адрес для загрузки:Https://:/eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee

NRF24LE1 является NORDIC Новый недорогой, высокоэффективный, микроконтроллеры, беспроводная приемопередаточная система с одним чипом, предназначенная для сверхмощных беспроводных приложений с интегрированными высокопроизводительными микропроцессорами, совместимыми с инструкциями 8051), флэш-память 16 Кб, пространство для передачи данных 1 Кб (ОЗУ на чипах), 1KB NV нелетучее пространство памяти, 512 байт NV нелетучее хранение данных, низкомощный осциллятор, Счетчик в режиме реального времени, модуль шифрования AES и различные режимы питания, разработанные для низкого потребления энергии, поддержка аппаратной отлаживания, NRF24LE1 обеспечивает идеальную платформу беспроводного стандарта с бесшовным подключением, высокой степенью безопасности, низкий расход энергии и отличная производительность

Высокоскоростной 8-битный Процессор:

Чип Встроенный высокоскоростной 8-битный процессор, совместимый с в такой стране, как. Колбас tel 805 инструкции. Он использует цикл качества CCB, по сравнению с традиционными 8051, в 12 раз быстрее.

Память:

Флэш-память для обработки шифрования, 1 Кб оперативной памяти на чипах, 1 КБ нелетучей памяти данных, 512 байт перезаписываемой нелетучей памяти данных

Многофункциональный контактный разъем I / O

С 15 ввода-вывода pin портов, многие из них-комплектующие микросхемы ресурсов может быть осуществлена через программируемый Многофункциональный I / O, как, например, GPIO.SPI master, SPI, master И slave 2-проводной интерфейс, полнодуплексный последовательный интерфейс, PWM, ADC, аналоговый сравнительно сильный, внешние прерывания, прерывания таймера вход

2,4G GFSK RF приемопередатчик

Высокоэффективный приемник приемопередатчика GFSK RF, 2,4G, чувствительность-82 ~ -94dBm, мощность передачи 0 ~ 4dBm, диапазон рабочих частот 2,4 ~ 2,525G, беспроводной приемопередатчик совместим с NRF24L01

АЦП

АЦП имеет 6-bit, 8-битный, 10-битная, 12-разрядный разрешение, 14 входных каналов, с переключением между дальним и открытого или дифференциальные входные сигналы, с внутренней справочной информации, внешняя ссылка или Vdd комплект-двойка из масштабный диапазон, но не режим преобразования времени в 3uS непрерывный режим с 2 кбит/с, 8 кбит/с и 16 Кбит/с частота дискретизации.

Нуля Аналогового компаратора

Аналоговые компараторы могут быть дифференциалами или односторонними входами, с диапазоном входного сигнала «от рельса до рельса», мультиплексором на 14 входов.

Инструменты отладки

Поддержка инструментов для разработки Keil, вы можете использовать онлайн-загрузчик магазина для загрузки.

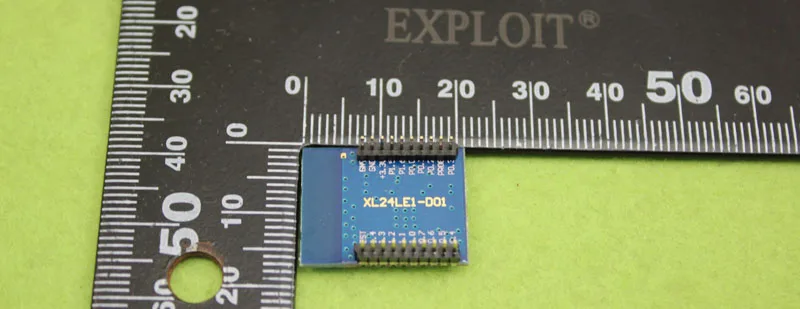

Размеры: прибл21x17 мм, расстояние между рядами 1,27 мм



2,4 ГГц беспроводной, 51, 10bit ADC, PWM, I2C, UART, SPI, таймер наблюдения, Часы реального времени, компаратор, программируемый, I / O,



Расстояние открытой передачи: около10-50 мО



Рабочее напряжение:1,9 ~ 3,6 V



RFВыбросов ток:



ПриблизительноВыход 11 мА @ 0 дБм



RFПолучил ток:



Приблизительно13mA @ 2 Мбит/с



MCU• Сила тока:3.8mA @ 8 МГцЧасы

Гибкие и действенные средства разработки, поддержка Keil C, загрузка ISP,-это развитие беспроводных периферийных устройств, RFID, беспроводных данных и других мощных инструментов и платформы

Глубокого сна:0.5uA



Применение

Беспроводная мышь, беспроводная клавиатура, беспроводной джойстик

Игрушки, RFID, беспроводной пульт дистанционного управления, мониторинг медицинских параметров

Беспроводной голосовой, Промышленный контроль и беспроводной сбор данных



---

---
