Core205R STM32F2 основной плате STM32 STM32F205RBT6 MCU основной плате полный IO расширитель JTAG/SWD интерфейс отладки

Обзор

Core205R является STM32 MCU основной плате предназначен дляSTM32F205RBT6, поддерживает дальнейшее расширение. он идеально подходит для начала разработки приложений с STM32F семьи.

• минимальной готовности к запуску системы, объединяет часы цепи, usb цепи управления, разъем USB, и т. д.
• Все i/o портов доступны на заголовки контактный
• JTAG/SWD программирования/отладки
• 2.54 ммШаг заголовок, позволяют быть подключен в вашей доски приложений

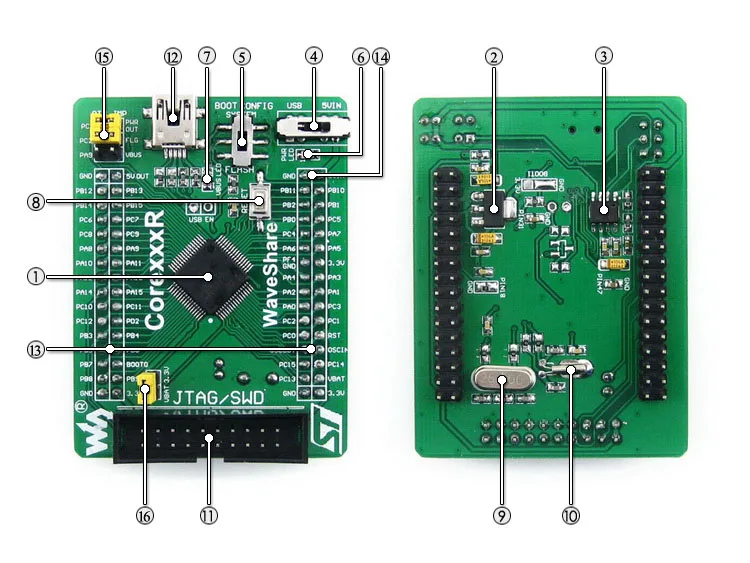

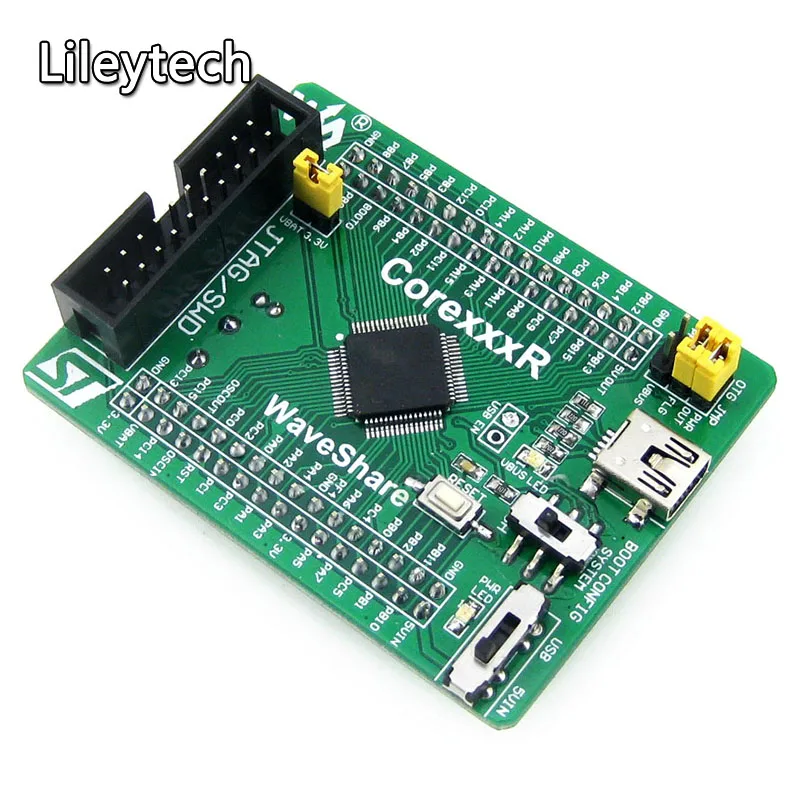

что на борту

1. STM32F205RBT6:Высокая производительность STM32 MCU, какие функции:
   • core:Cortex-M3 32-бит risc
   • Рабочая частота:120 мГц, 150 DMIPS/1.25 DMIPS/МГц
   • Рабочая Напряжение:1.8 В-3.6 В
   • Упаковка:LQFP64
   • Воспоминания:128kB flash, 64 + 4kB SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 4 х usart, 2 х UART, 2 x I2S, 3 x I2C, 1 х SDIO, 2 x может
     • 1 x USB 2.0 hs/FS устройства/HOST/OTG контроллер с выделенной DMA, На чипе на полной скорости PHY
     • 1 x USB hs ULPI (внешний phy требуется)
   • AD & DA преобразователи:3 x AD (12-бит, 1 мкс, акции 16 каналов); 2 x DA (12-бит)
   • Отладка/программирование:поддерживает JTAG/SWD (Серийный Провод Отладки) интерфейсы, поддерживает иап
2. AMS1117-3.3:3.3 В регулятор напряжения
3. MIC2075-2:На борту устройства управления питанием USB
4. Мощность питания переключателя,Питание от 5Vin или подключения USB
5. Выбор режима загрузки,Для настройки BOOT0 pin
6. Мощность индикатор
7. VBUS LED
8. Кнопка сброса
9. 25 м кристалл
10. 32.768 К кристалл,Для внутреннего RTC с калибровкой
11. JTAG/SWD интерфейс:для отладки/программирования
12. Разъем USB,используется для установления USB связь между ПК и STM32 Совет по развитию
13. булавки MCU расширитель,VCC, GND и все ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin выносной,5 В источника питания требуется при использовании USB HOST/OTG
15. USB Соединительный
    • Короткая перемычка при использовании USB
    • Открыть перемычку для отключения от связанных ввода/вывода
16. VBAT Перемычка выбора
    • Короткий Джемпер использовать системы питания
    • откройте перемычки для подключения VBAT к внешнему источнику питания, таких как батареи

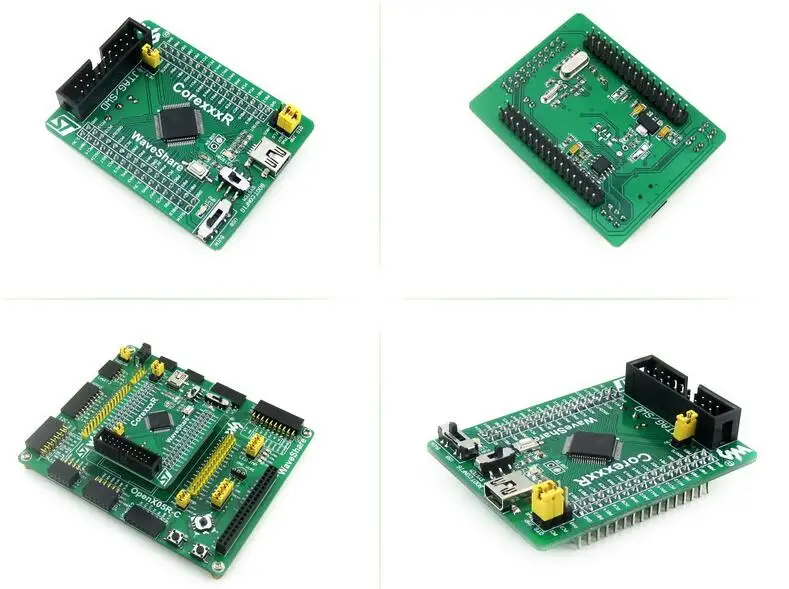

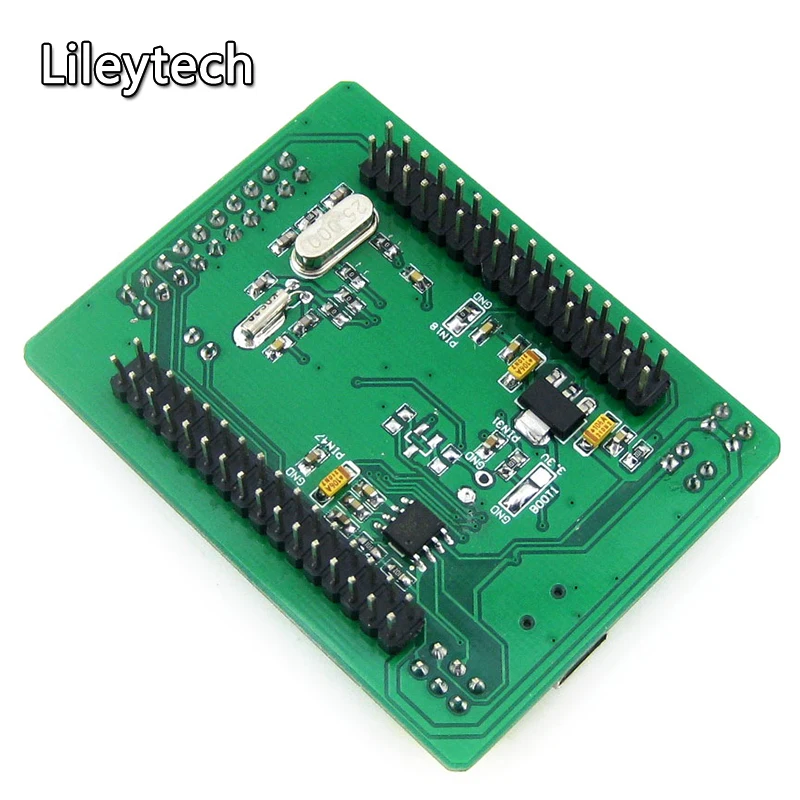

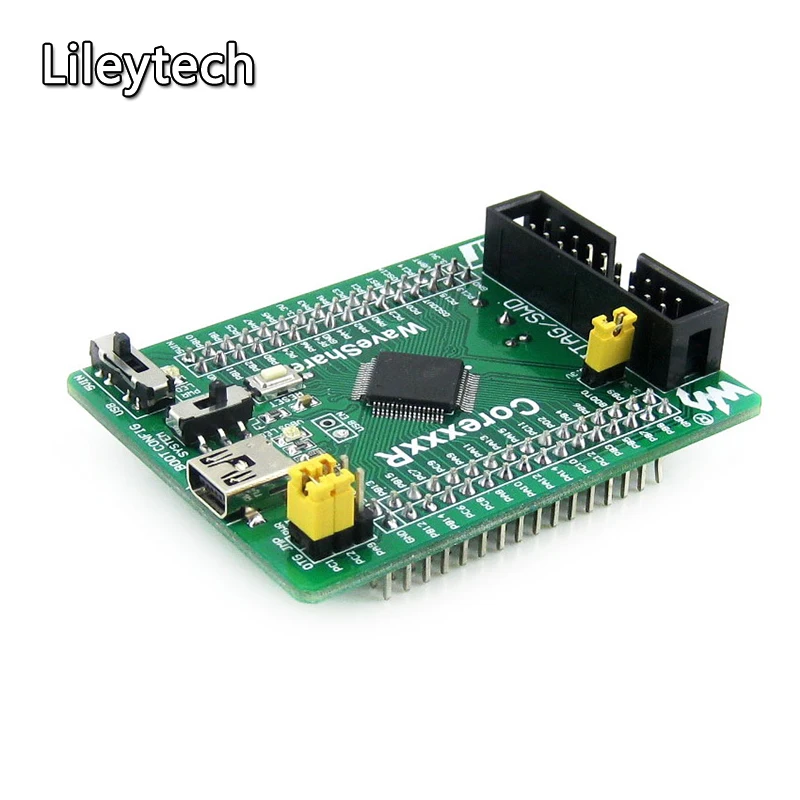

фотографии

Примечание:
Материнская плата или программиста/отладчик в фото не включены в цену.
Core205R предоставляет JTAG/SWD интерфейс отладки, но не интегрировать любую функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы

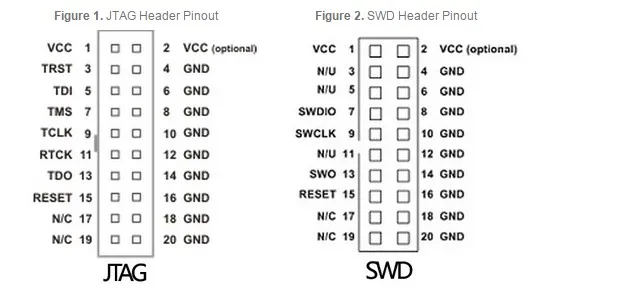

На рис. 1, рисунок 2 показывает заголовок распиновка JTAG, SWD интерфейс соответственно
