Трубка мм Phono плата сценического усилителя PCBA Ear834 контурная виниловая LP Amp No включая 12AX7 трубы (Модель No: WMM-PA06K)



Эта трубка мм phono усилитель платы принята ear834 схема Британии. С 1994 года, EAR834 хит рынка; Он по-прежнему продолжает производить для продажи по всему миру. Тем не менее, его схема проста и используется общие материалы; Этот мм phono усилитель по-прежнему необычайно популярен.

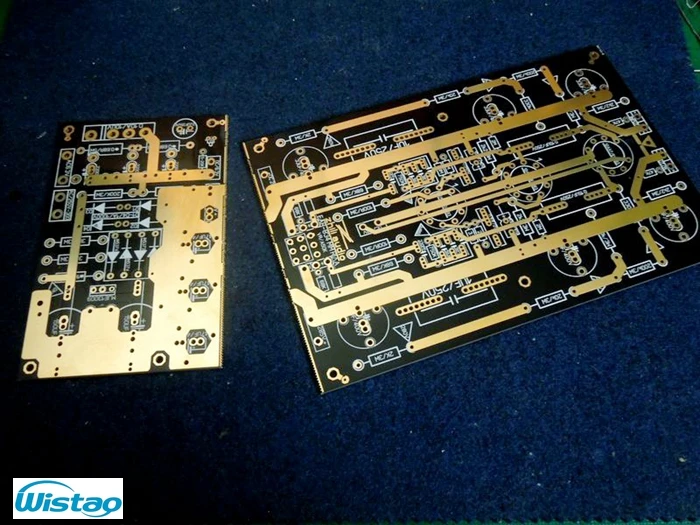

Примечание: В комплект поставки не входят трубки, в комплект входит только плата усилителя мм, как показано на фото ниже.





Технические характеристики

1. Размеры печатной платы: 130 мм x 285 мм

2. Использование трубки: 12ax7x3

3. Требования к вторичному напряжению трансформатора:

A) Высоковольтная Группа: 230 В-280 В переменного тока, ток больше 30 мА

B) низкое напряжение: AC 6,3 V, скачков напряжения и питания больше, чем 2A

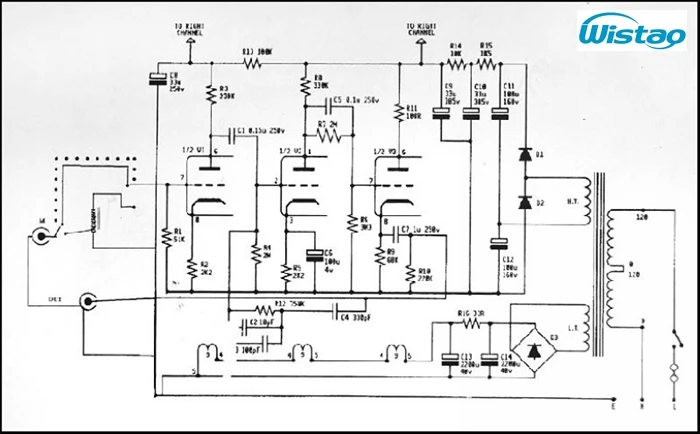

Schimatic схема

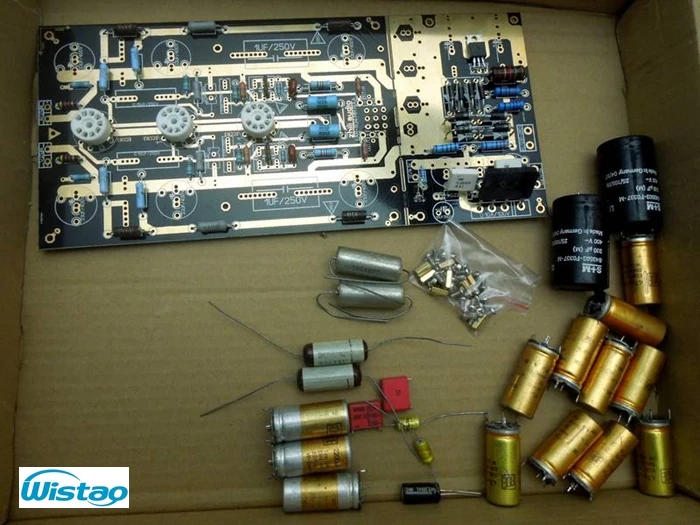

Примечание: мы предоставляем вам некоторые элементы и компоненты для ваших DIY. Если у вас достаточно ловушек для чтения цепи, знания электронных компонентов, сборки, пайки и решения проблем, вы можете купить их, чтобы наслаждаться DIY. Если нет, пожалуйста, не покупайте их. Мы предоставляем только ограниченную техническую поддержку в этих неделимых элементах.

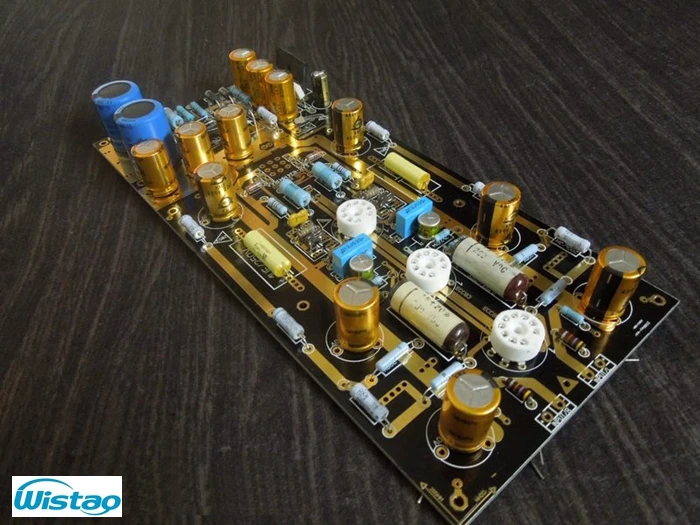

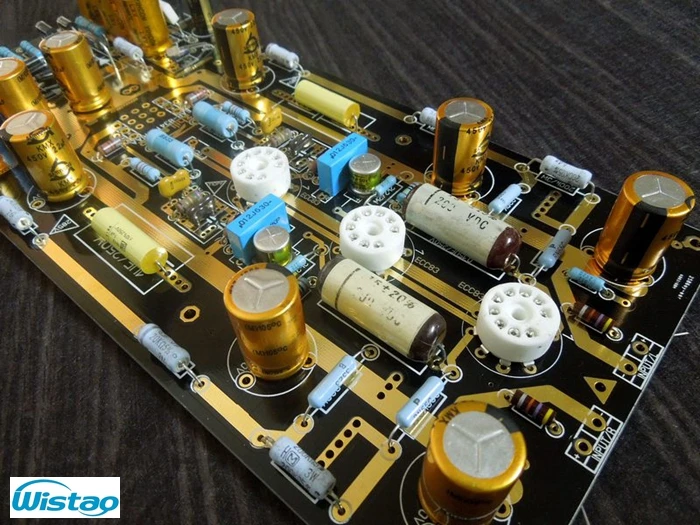

Эффект после фиксации 12AX7 трубок





Узнайте больше об усилителе phono stage



Phono усилитель предназначен для усиления сигнала phono при использовании усилителя Turntables внутри для специальной схемы выравнивания звука (RIAA) для восстановления винила, он не может использоваться для других целей.



Метод проверки источников шума



После того, как фонопроигрыватель подключен к фоноусилителю, если есть значительный низкочастотный шум, вам нужно проверить, в какой части шума. Сначала отключите входной сигнальный кабель phono усилителя для отключения соединения между ними, если низкочастотный шум исчезнет или значительно уменьшится, это может объяснить шум от фоноплеера; очевидно, что при одинаковом или снижении уровня низкочастотного шума шум, скорее всего, может возникнуть из-за фоноусилителя.



Это может привести к большему частотному шуму, который не является специализированным нестандартным phono заземляющим проводом.



Как правило, нестандартный фонограф является поворотной частью музыкального центра, чтобы справиться с этим набором спроектированных звуков, когда внешний фоноусилитель ставится на землю, что может вызвать большой гул из-за различных способов заземления.





---

---
