Анализатор содержания двуокиси углерода для газированных напитков | Инструменты

Анализатор содержания углекислого газа для пивных газированных напитков

Классификация спецификации продукта:

7001-A деление значение: 0,01

7001-B (обновление)

7001-A значение индекса: 0,001 (обновление)

1. Описание инструмента

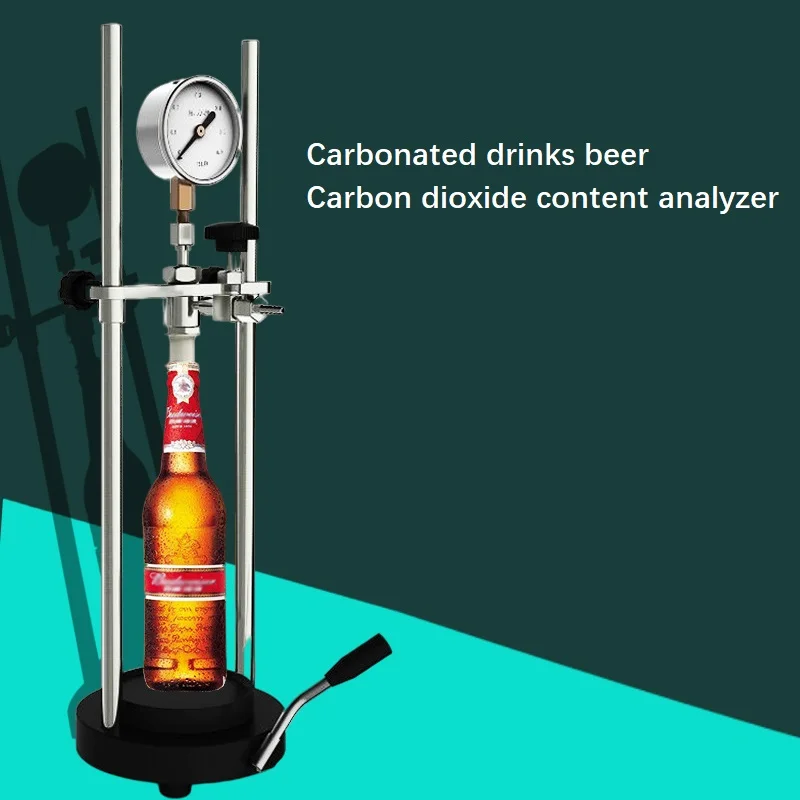

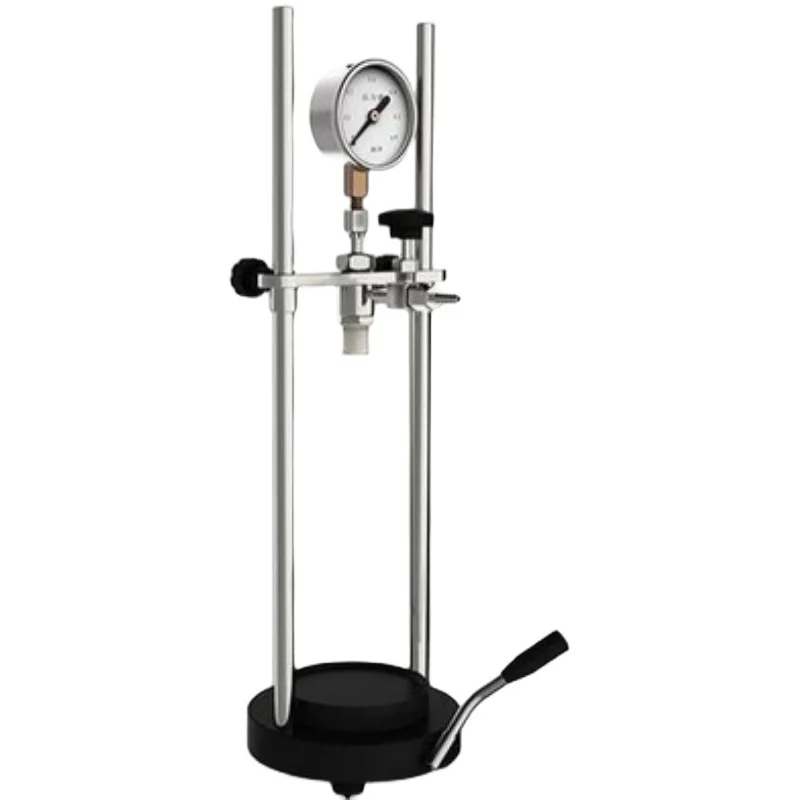

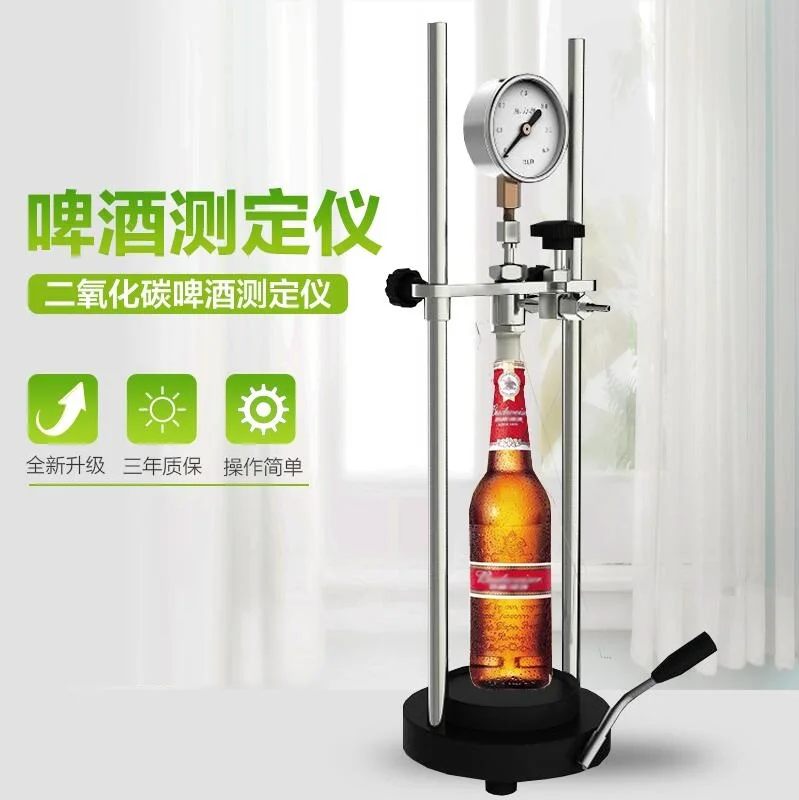

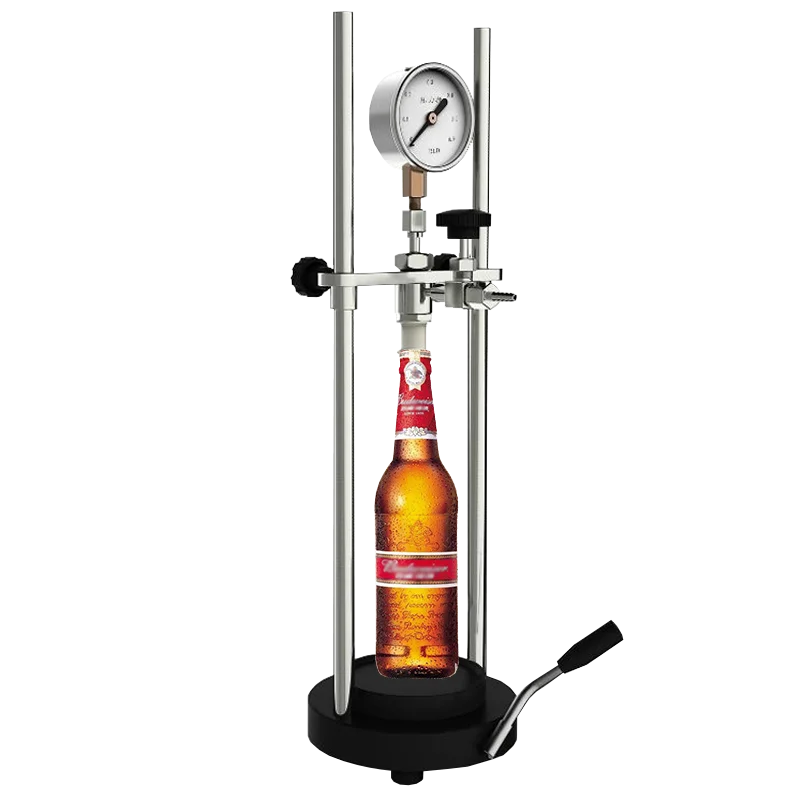

7001-а анализатор углекислого газа для пива и напитков используется для измерения содержания углекислого газа в пиве или газированных напитках. Инструмент изготовлен из высококачественной нержавеющей стали и полимерных материалов. Отделка поверхности прочная и экономичная. Это один из похожих продуктов. Рифленая конструкция кронштейна гарантирует, что луч не скользит. И он может лучше поддерживать герметичность процесса выборки проколов. Кроме того, блок, установленный в нижней части колонны, может эффективно предотвратить прокол головки от случайного травления оператора, когда прокол головы случайно уронил. Подходит для различных измерений бутилированных и консервированных образцов разных размеров.

Соответствует национальному стандарту

Во-вторых, принцип тестирования

Поднимая пробную бутылку и метод пирсинга, система манометра соединена с пробной бутылкой, которая будет протестирована, и измеряется общее давление пива или газированных напитков в пробной бутылке. С измерением температуры, после расчета и просмотра стола, бутылка пива или углекислого газа содержание газированных напитков.

3. Технические параметры анализатора углекислого газа для пива и напитков

CO2: диапазон измерения 0-4.00% в/в, (ie 0.8% Вт/Вт)

Давление: диапазон измерения 0,4/0,6 МПа, Отдел 0.01Mpa

Температура: Диапазон измерения: 0-50 ℃, Отдел 0,1 ℃

Высота бутылки: маленький 50 мм 330 мм

Диаметр нижней части бутылки: 102 мм (большой выбор моделей доступен для заказа)

Четыре, профессиональные технологии

Прибор принимает метод подъема бутылки образца вместо традиционного трудоемкого метода прокола вниз, что делает измерение удобным и трудоемким.

Прибор оснащен большим базовым диском, который может удовлетворить потребности клиентов для тестирования больших бутылок.

Прибор использует высокоточный Манометр для обеспечения точности и надежности результатов испытаний.

1. Цель

Измеритель углекислого газа 7001-B разработан со ссылкой на метод ASBC Американской ассоциации пива. Прибор может измерять общее давление и температуру газированные в бутылках напитки одновременно. Содержание углекислого газа в бутылке газированных напитков может быть получено путем расчета и таблицы.

Высота прибора может автоматически регулироваться в соответствии с различными размерами бутылок. Содержание углекислого газа может быть получено непосредственно с помощью расчета и просмотра таблицы при любых условиях комнатной температуры.

Два, установка

1. Перед соединением с резиновой трубкой нанесите немного смазочного масла на интерфейс стеклянной градуированной трубки и выравнивающей бутылки, И Замочите оба конца резиновой трубки в теплой воде, чтобы ее было легко подключить.

2. Подключите один конец соединительной трубки к порту непосредственно под стеклянной градуированной трубкой, а другой конец-к выходу игольчатого клапана;

3. Закрепите стеклянную градуированную трубку с фиксатором. 4. Подключите один конец резиновой трубки к нижнему порту на стороне стеклянной градуированной трубки, а другой конец-к порту бутылки уровня. Этот шланг должен быть длиннее, чтобы образец можно было встряхнуть во время измерения. Длина около 1 метра.

Предупреждение: из-за использования щелочей, если вы не осторожны, это может привести к коррозии вашей кожи. Пожалуйста, носите резиновые перчатки при работе.

Примечание: рекомендуется сначала погрузить образец в водяную баню 25 ℃, чтобы температура образца была близка к 25 ℃.

Три, операция

1. Закройте игольчатый клапан, включите переключатель стеклянной градуированной трубки и заполните 100 мл воды в бутылки уровня. Сделайте флакон уровня и стеклянную градуированную трубку той же высоты, чтобы вода попадала в дно стеклянной градуированной трубки.

2. Выключите Переключатель стеклянной градуированной трубки и поместите бутылку уровня на рабочий стол. 3. Положите небольшой стакан чистой воды и поместите его на резиновую пластину под иглу для прокола. После ослабления ручки в форме звезды, перемещайте луч вниз вдоль направляющего стержня, чтобы погрузить прокол иглы в воду.

4. Откройте игольчатый клапан, дайте воде вытекать через игольчатый клапан, вытяните воздух в трубопроводе и закройте игольчатый клапан, прежде чем проколовая игла покинет воду.

5. Удалите маленький стакан воды.

6. Включите переключатель стеклянной градуированной трубки, чтобы вода текла обратно к бутылке уровня и в то же время выпустите воздух в трубопроводе.

7. Вылейте воду в бутылки уровня и заполните половину бутылки 40% раствора гидроксида натрия. (Растворите 200 граммов гидроксида натрия в 500 мл дистиллированной воды, чтобы сделать 40% раствор гидроксида натрия.)

8. Включите переключатель стеклянной градуированной трубки, поднимите уровень бутылки и наблюдайте, есть ли переливание от жидкого шарика на верхней части стеклянной градуированной трубки. Выключите выключатель сразу же, когда щелочь переливается. Заполните стеклянную градуированную трубу щелочью (обратите внимание, что воздух в трубопроводе должен быть разряжен).

9. Перед Проколом, сделайте отметку на уровне жидкости бутылки образца, который будет протестирован.

10. Несколько раз Инвертируйте образец и поместите его на основание образца анализатора углекислого газа 7001-B. Обратите внимание, что Основание должно быть в самом низком положении. Если есть этикетка на крышке, снимите бумагу на этикетке крышки на поверхности крышки бутылки, чтобы предотвратить его воздействие на уплотнение между резиновыми частицами и крышкой бутылки во время прокола.

11. Отрегулируйте высоту опоры пирсинговой головки (примерно на 3 мм выше, чем высота крышки бутылки и 2 мм нижней части резервуара), И затяните черные ручки с левой и правой сторон, чтобы зафиксировать опору пирсинговой головки.

12. Прокол: закройте выпускной клапан, закройте выпускной клапан, поместите образец на основание, удерживайте узкое место/можете держать шею рукой, сделайте его лицом к проколу в направлении вверх, переместите ручку назад, чтобы завершить прокол.

13. Измерьте давление: после прокола иглы прокалывает крышку бутылки, Возьмите инструмент, И встряхните инструмент и образец бутылки/может в осевом направлении несколько раз, чтобы сделать показания давления достичь максимального значения. (Около 8-10 раз). Когда показания манометра достигают максимального стабильного значения, прекратите трясти. Запишите давление (P) в это время.

14. Поместите инструмент в вертикальном положении, откройте игольчатый клапан и медленно пропустите газ в стеклянную градуированную трубку. Когда манометр указывает на 0035 МПа, закройте игольчатый клапан. (Напоминание: в настоящее время пользователь непосредственно указывает на нулевой манометр) переверните трубку со шкалой несколько раз, чтобы выделенный газ был полностью поглощен в нижней части большого объема стеклянной трубки. Поднимите уровень бутылки до того же уровня, что и уровень градуированной трубки, и прочитайте «объем воздуха на шее» из шкалы стеклянной градуированной трубки.

15. Закройте игольчатый клапан. Переместите ручка вперед на месте, снимите флакон для образцов, откройте крышку, а также для измерения температуры образца со стандартным термометр (с точностью до 0,1 °C).

Примечание: Для получения точного и надежного «узкого места», часто необходимо измерять более двух образцов до тех пор, пока не будет получено значение «узкого места», которое близко друг к другу. Эксперименты показали, что «объем узкого воздуха», полученный при первом измерении, обычно является высоким.

Количество тряски должно быть умеренным, чтобы предотвратить скольжение бутылки из основания. Стеклянная градуированная трубка очень хрупкая. Будьте осторожны, чтобы не касаться окружающих объектов, и будьте осторожны, чтобы перетащите бутылку уровня при встряхивании образца. Для того, чтобы облегчить плавный поток воздуха в трубку воздушного масштаба, газовый вход трубки воздушного масштаба должен быть выше, чем выход игольчатого клапана. Если пузырьки в силиконовой трубке трудно перемещать, слегка прижмите внешнюю стенку силиконовой трубки несколько раз, чтобы доставить пузырьки к трубке шкалы. Рекомендуется добавить несколько капель пеногасителя в щелочь, чтобы уменьшить поверхностное натяжение и сделать поток газа более плавным.

16. Определите пустой объем узкого места: Заполните пробную бутылку водой, налейте воду выше отметки в измерительный цилиндр, измерьте его объем и получите «Пустой объем узкого места»

17. Рассчитать Pco2 = P-0.101 × (мл) объем узких мест пустой объем узких мест воздуха "в формуле: p-манометр давления (МПа/см2); pco2 -- заменить значение давления в таблице (МПа/см2); 0,101-коэффициент преобразования. Замените PCO2 (Mpa) в абсциссу таблицы и замените температуру (℃) в координаты. Проверьте прилагаемую таблицу «Таблица соотношения растворимости углекислого газа и давления (МПа)-температура (℃)», и результат выражен в % (Вт/Вт), метод внутренней разницы используется при вычислении результата.

18. Замените щелочь: Вылейте все щелочи в ровную бутылку. Подсоедините контейнер под иглу для прокола, откройте игольчатый клапан и стеклянный Градуированный трубный клапан, чтобы позволить щелочному потоку в контейнер из проколовой иглы, снимите стеклянную градуированную трубку, вылейте оставшуюся ложку из порта перелива стеклянной градуированной трубки и Пополняйте ее.

19. После очистки, после каждого теста, поверхность прибора должна быть вытерта с помощью щелочи, вина и т. Д. Если он не используется в течение длительного времени, все щелочи должны быть осушены, а Стеклянная трубка, игольчатый клапан и другие части должны быть повторно промыты чистой водой, А затем протереть и высушить для последующего использования.

Четыре, неисправности и устранение неполадок

1. Измерение давления слишком низкое. 1) недостаточная тряска, и углекислый газ не полностью выделяется. 2) прокол заблокирован и передача газа не гладкая. 3) Утечка воздуха на интерфейсе. 4) Манометр неисправен.

2. Результат счетчика углекислого газа неточен.

1) показания манометра низкие.

2) сама температура имеет большую погрешность.

3. Явление утечки воздуха означает, что давление манометра игольчатого клапана закрыто.

Уплотнение между герметизирующим гранулом и крышкой для бутылки не является плотным. Частицы герметика стареют, заменяют их на новые.

4. Давление после прокола равно нулю. Внутреннее отверстие головки прокола блокируется, и блокировка удаляется металлической проволокой.

Прилагаемая Таблица: «Таблица соотношения растворимости углекислого газа и давления (МПа)-температура (℃)», результат выражен в % (Вт/Вт)
