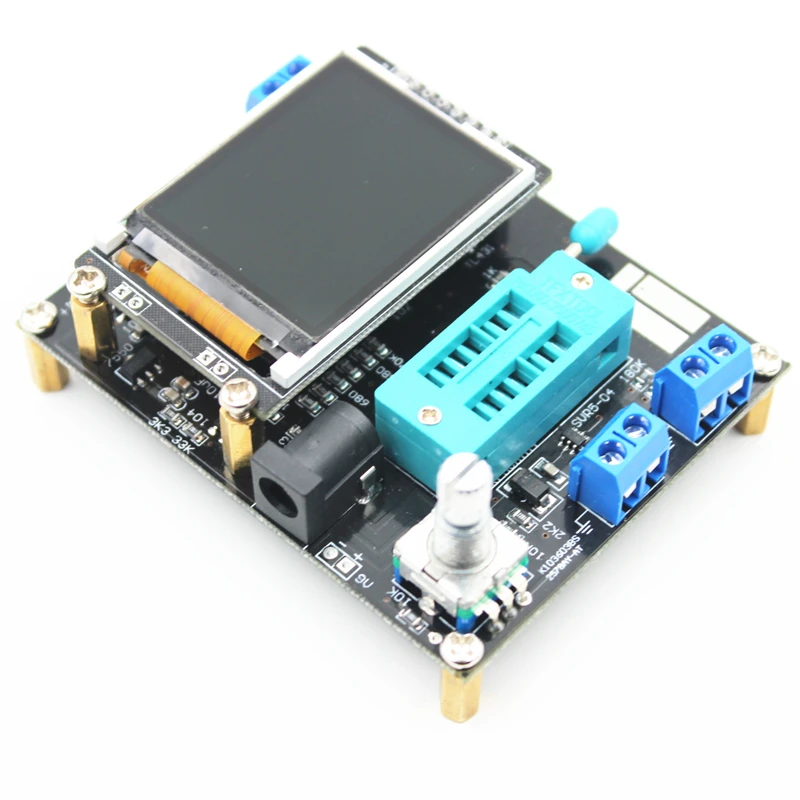

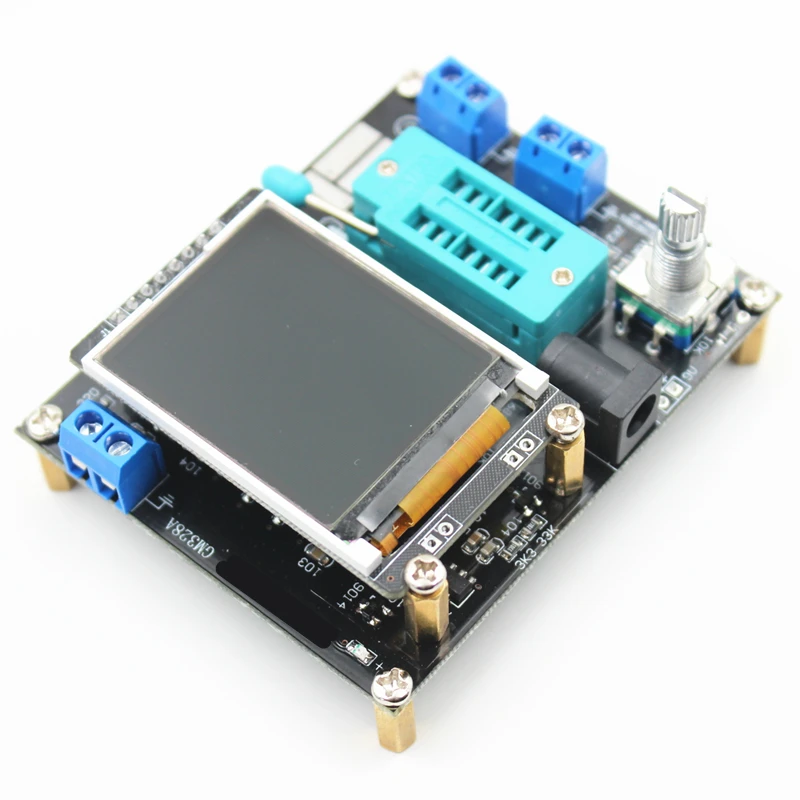

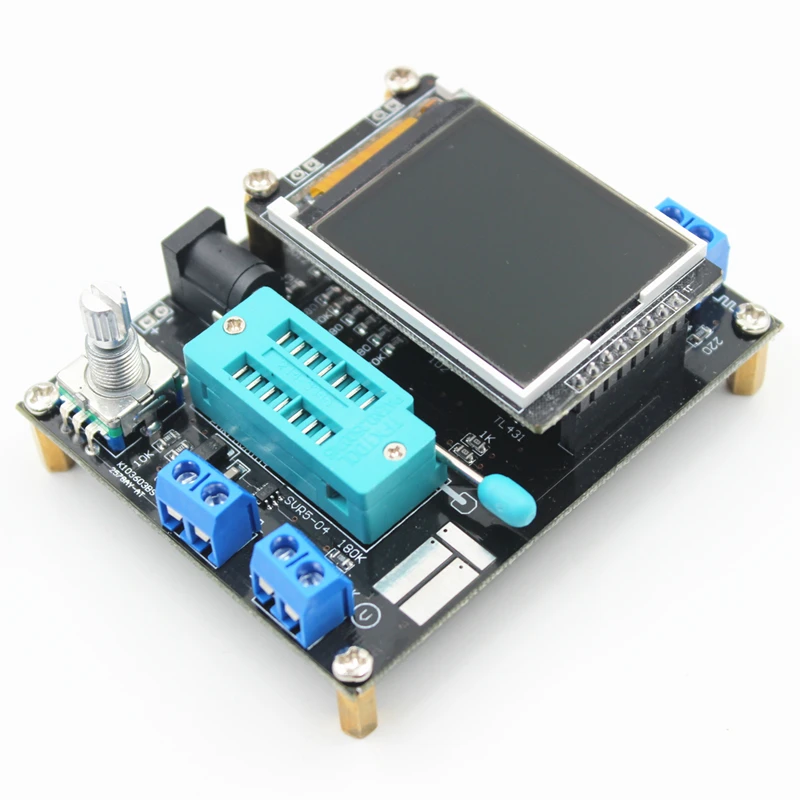

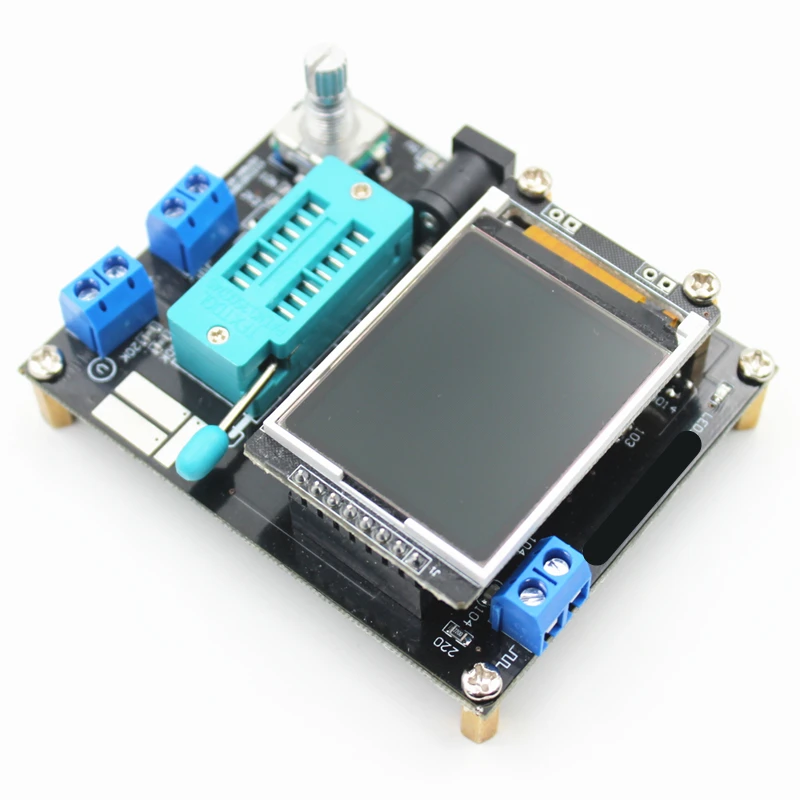

ЖК-дисплей GM328A прибор для проверки транзистора диод постоянной ёмкости

Многофункциональный ЖК-дисплей GM328A Транзистор тестер Диод емкость ESR напряжение частотомер ШИМ квадратная волна генератор сигналов SMT пайка

Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двойных диодов, тиристоров, SCR, автоматической идентификации распиновки транзисторов. Он также может использоваться как квадратный сигнал и pwm генератор сигналов.

Особенности:
Цифровой ЖК-дисплей для легкого чтения, может отображать Измеренные данные и графику.
Поворотный переключатель управления, ключ измерения для удобного использования.
Основной чип является DIP, легко для электронных энтузиастов, чтобы DIY или обновить основной чип.
Используйте батарею 9 В (не входит в комплект), также можно использовать питание постоянного тока (DC 6,8-12 В).
Автоматическое выключение, ток выключения всего около 20на.

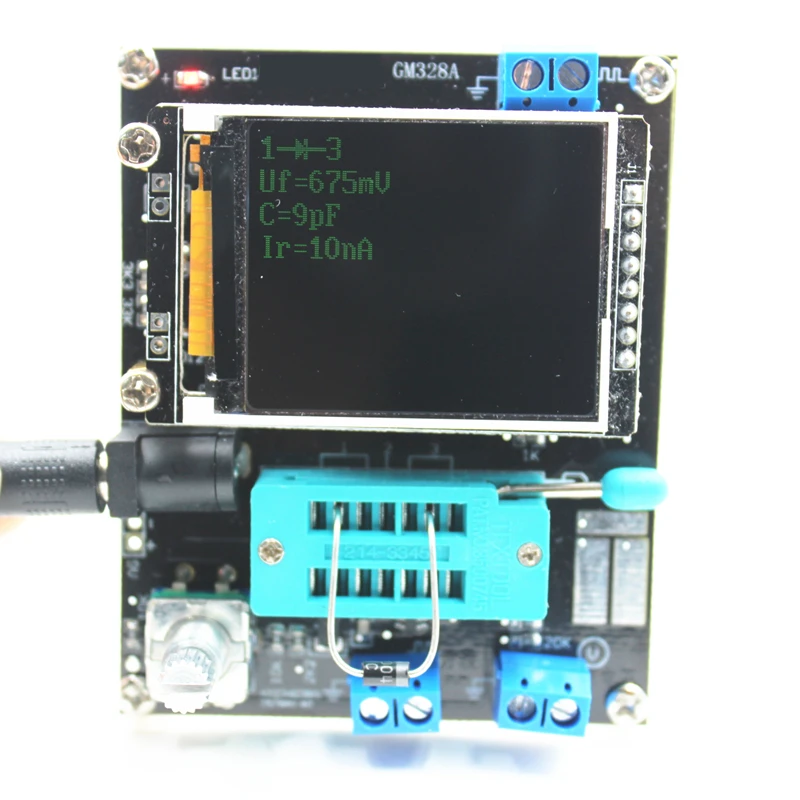

Автоматически обнаруживает Транзисторы NPN и PNP, FET, диоды, двойной диод, тиристор, SCR, автоматическое определение распиновки транзистора.
Тест NPN и PNP транзистор общий-излучатель коэффициент усиления тока, пороговое напряжение основания-излучателя, от коллектора-излучателя ток утечки.
Поддержка измерения 2 резисторов, показывает его положительное и отрицательное, напряжение на состоянии.
Измерение сопротивления Максимальное разрешение 0,01 Ω, может быть измерено до 50 мОм.
Автоматическое тестирование контактов компонентов и отображение на дисплее.
Измерьте пороговое напряжение и емкость ворот.
Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH-20 ч.
Может использоваться в качестве генератора сигналов и частотометра: Частотный диапазон от 1 Гц до 2 МГц с возможностью генерирования 1%-99% ШИМ (широтномодулированные) сигналы.

Обратите внимание:
Перед измерением емкости конденсатор должен быть разряжен, иначе очень вероятно повредить счетчик.

Технические характеристики:
Дисплей: 160*128 lcd
Питание: 1*9 V Батарея (не входит в комплект); DC 6,8-12 V
• Сила тока: прибл. 30mA
Измерение сопротивления: Макс. 50 мОм
Сопротивление: 0,01 Ω

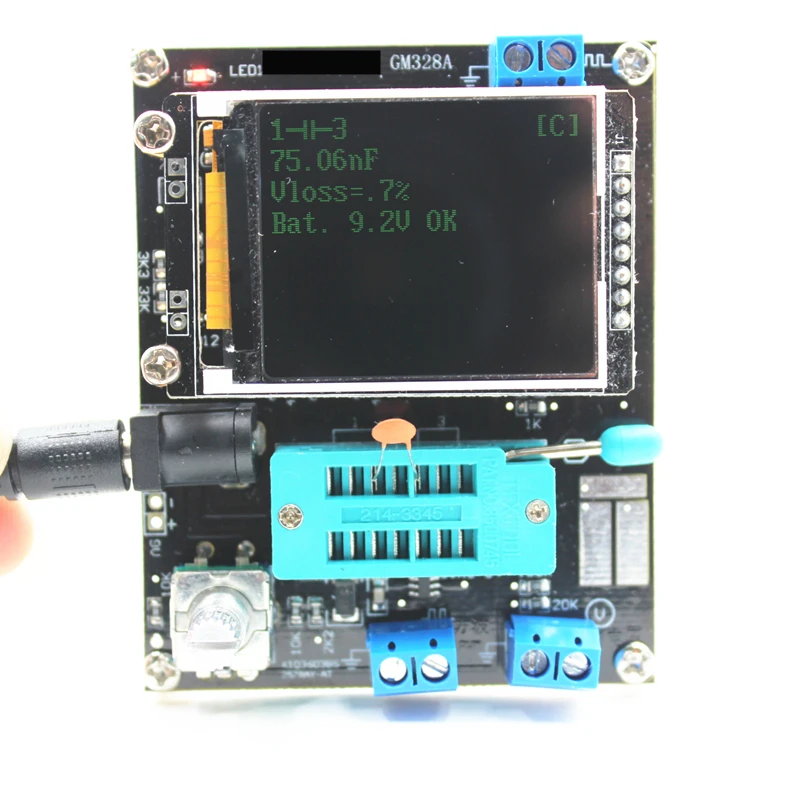

Измерение емкости: 25 пФ ~ 100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7*3 см/1,45 * 1.18in
Размер печатной платы: 7,8*6,2 см/3,1 * 2.44in
Вес изделия: 66 г/2,3 унций
Вес посылка: 69g/2,45 oz

Посылка список:
1 * прибор для проверки транзистора

Руководство пользователя на английском и китайском языках:
Https://www.dropbox.com/s/i58od389e3ip9hd/E1821%20User%27s%20Manual.docx?dl=0
