Параметры продукта:
Диапазон входного сигнала переменного тока (до 305VAC)
С функцией активного PFC
Тип защиты: короткое замыкание, перегрузки по току, перенапряжения, перегрева
Три функции затемнения (1-10Vdc или PWM сигнал или сопротивление)
Большой запорный винт
Светодиодный светильник, подходит для домашнего освещения
Безопасное устройство без нагрузки
Соответствует мировым стандартам безопасности осветительного оборудования
Класс защиты от поражения электрическим током II
3 года гарантии
Общее описание

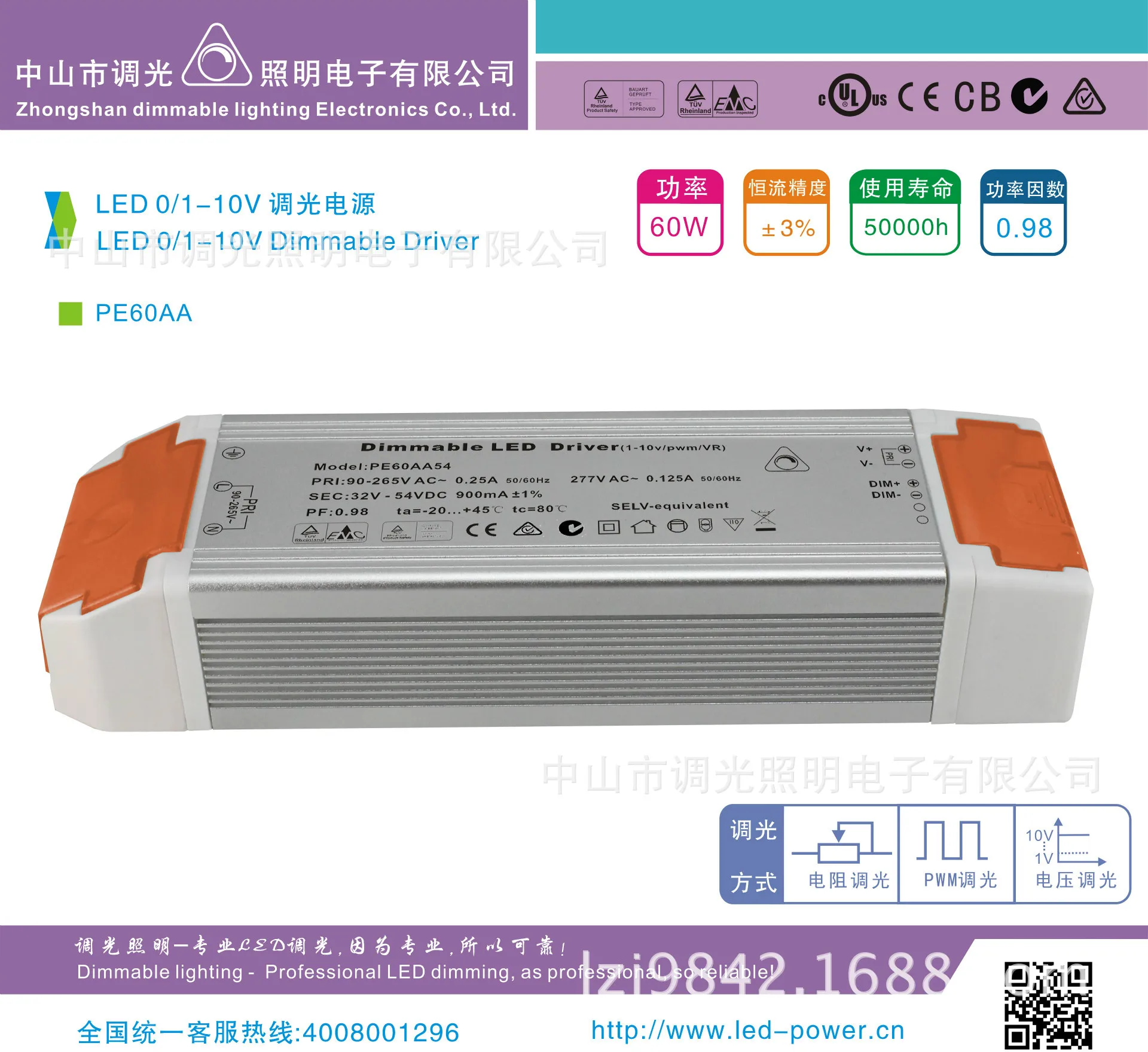

Светодиодный Диммируемый источник питания PE60AA, разработанный нашей компанией, высокая мощность, высокая эффективность, высокая точность, светодиодный, постоянный ток, затемнение, мощность привода, использование США, эффективный, стабильный, чип управления переключателем с низкой потерей, использование отличных компонентов производительности, с низким уровнем шума, энергосбережением, защитой окружающей среды, Долгий срок службы и так далее.
Активная Двухступенчатая программа PFC + DC / DC, высокий коэффициент мощности, высокая эффективность, без мерцания.
Интегрированные три функции затемнения, сигнал 1-10 в
Сигнал ШИМ 10 в
100K переменный резистор (потенциометр)
Электрические характеристики
Модель | PE60AA24 | PE60AA30 | PE60AA36 | PE60AA42 | PE60AA48 | PE60AA54 | |
Выход | Номинальная мощность | 60 Вт | 60 Вт | 61,2 W | 60,9 W | 62,4 W | 62,1 W |
Напряжение постоянного тока | 24V | 30V | Е-байка 36В | 42В | 48V | 54в | |
Постоянным током диапазон | 15-24V | 18-30 в | 22-36V | 25-42В | Большие размеры 38-48V | 32-54в | |
Напряжение точность | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
Постоянный ток | 2500mA | 2000mA | 1700mA | 1450mA | 1300mA | 1150mA | |
Постоянный ток точность | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
Линейная регулировка скорости | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
Регулирование нагрузки | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
Пульсация | 150mVp-p | 200mVp-p | 200mVp-p | 300mVp-p | 300mVp-p | 300mVp-p | |
Запуск, время подъема | 1500 мс, 80 мс/115 В переменного тока (полная нагрузка); 1000 мс, 80 мс/230 В переменного тока (полностью загружен) | ||||||
Время ожидания | 16 мс/230 В переменного тока 16 мс/115 В переменного тока (полная нагрузка) | ||||||
Введите | Диапазон напряжения | 90 ~ 305VAC | |||||
Частотный диапазон | 47 ~ 63 Гц | ||||||
Мощность фактор | PF> 0,98/115VAC, PF> 0,95/230VAC, PF> 0,92/277VAC (при полной нагрузке) | ||||||
Эффективность (Typ.) | 89.5% | 90% | 90% | 90% | 90.5% | 90.5% | |
Переменный ток | 0.64A / 115VAC 0.32A / 230VAC 0.3A / 277VAC | ||||||
Перенапряжение (Typ.) | Холодный запуск: 70A / 230VAC | ||||||
Ток утечки | <0,75 мА 277vac = ""> | ||||||
Защита | Защита от перегрузки по току | Режим защиты 95 ~ 108%: режим ограничения постоянного тока, режим разрешения нагрузки может быть автоматически восстановлен после удаления | |||||
Защита от короткого замыкания | Режим Hiccup, условия исключений могут быть автоматически восстановлены после удаления | ||||||
Защита от перенапряжения | 35В | 43V | 49V | 58V | С алюминиевой крышкой, 63В | 68V | |
Режим защиты: Выключите выходное напряжение, перезапуск после возврата | |||||||
Защита от перегрева | Режим защиты 95 ± 10: Выключите выходное напряжение, перезапуск после восстановления | ||||||
Окружение | Рабочая температура | -40 ~ + 70 | |||||
Рабочая влажность: | 20-85% RH | ||||||
Для хранения температура и влажность | От-40 до 85 °C от 10 до 95% RH | ||||||
Температура коэффициент | ± 0.03%/°C (0-60 °C) | ||||||
Безопасность и электромагнитная совместимость | Правила техники безопасности | EN 61347-2-13: 2006 / EN 61347-1: 2008 | |||||
Давление | I / P-O / P: 3,75 KVAC | ||||||
Сопротивление изоляции | I / P-O / P: 100M Ом/500 В постоянного тока/25 ° C / 70% RH | ||||||
Электромагнитные помехи | EN55015 | ||||||
Гармонический ток | EN6000-3-2 / EN6000-3-3 | ||||||
Электромагнитная толерантность | EN6000-4-2 | ||||||
Другие | Размер | (Д * Ш * В) = 209 мм * 76 мм * 49 мм | |||||
Посылка |
| ||||||
Примечание:
1. Если не указано иное, все характеристики измеряются при 220 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 ° С.
2. Источника питания считается какой-либо компонент, используемый в сочетании с оконечное устройство, с тех пор, как EMC оборудование подлежит EMC одобрено терминал завода-изготовителя.

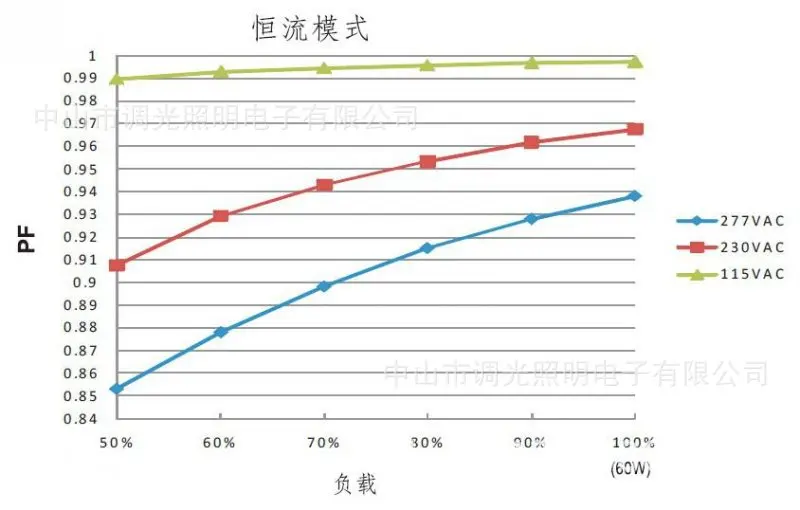

Мощность фактор характеристики

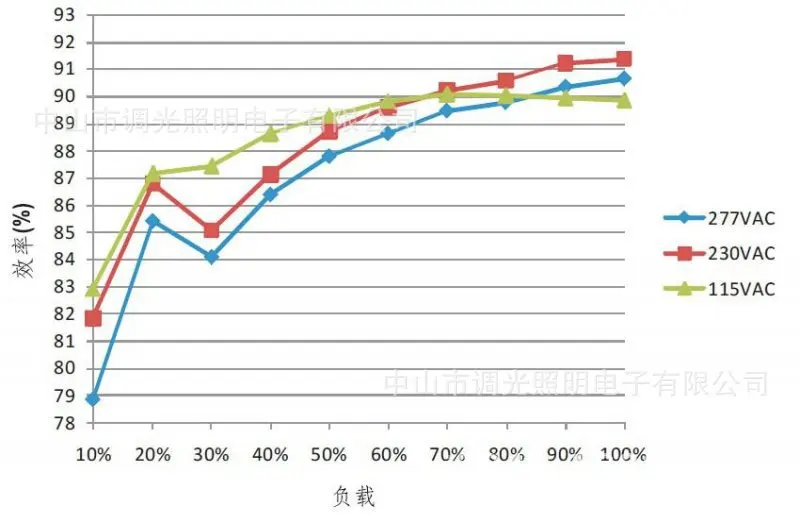

Эффективность и нагрузка (модели 48 В)
В практическом применении серия PE60AA имеет до 90.5% эффективность.
Светодиодный режим привода модуля
Стандартный Светодиодный источник питания не управляется в режиме постоянного напряжения (CV) в режиме постоянного тока (CC).
PE60AA Светодиодный источник питания привода с постоянное напряжение (CV) + постоянный ток (CC) характеристикам, либо в Постоянное Напряжение CV режим (с светодиодный драйвер, следующий рисунок в зоне), также может приводиться в режиме постоянного тока (CC) (прямой привод, Рисунок B ниже).
Затемнения метод работы
При тусклом и тусклом подключении резистора или подключении напряжения постоянного тока 1-10 В или сигнала ШИМ 10 в вы можете регулировать выходное значение постоянного тока.
Не подключайте «DIM-» к «V-»
Отрегулируйте справочное сопротивление тока на выходе (стандартное)
Сопротивление и соотношение цена/качество | Один диск | 10K | 20K | 30К | 40K | 50K | 60K | 70K | 80K | 90K | 100K | Открытый |
N-накопители | 10K / N | 20K / N | 30K / N | 40K / N | 50K / N | 60K / N | 70K / N | 80K / N | 90K / N | 100K / N | Открытый | |
Номинальный ток процент | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | Для детей ростом 95-105% | |
Функция затемнения 1-10 В регулирует выходное значение тока (стандартное)
Настраивать количество вольт | 1V | 2В | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | Открытый |
Номинальное текущее процентное соотношение | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | Для детей ростом 95-105% |
10 в PWM сигнал для регулировки выходных значений тока (стандартный): Частотный диапазон: 100 Гц ~ 3 кГц
Рабочий цикл | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | Открытый |
Номинальное текущее процентное соотношение | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | Для детей ростом 95-105% |

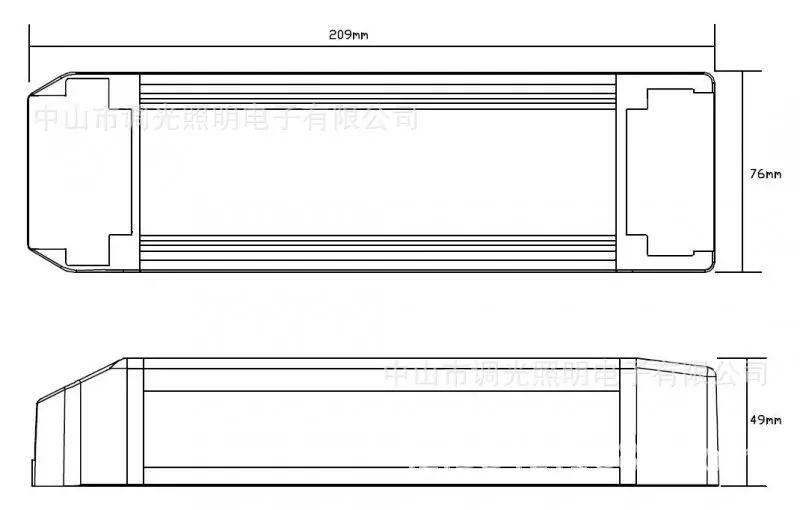

Размеры изделия

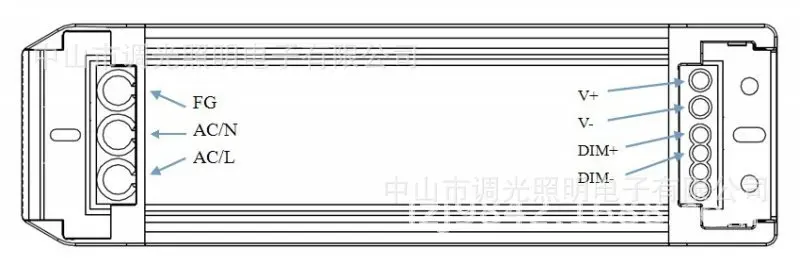

Электропроводка
Входная проводка: подходит для проводов 16-6AWG (1,25 мм2-12,5 мм2), требования к зачистки 9-10 мм.
Выходная проводка: подходит для проводов 22-12awg (0315 мм2-3,15 мм2), требования к зачистке 6-7 мм.
