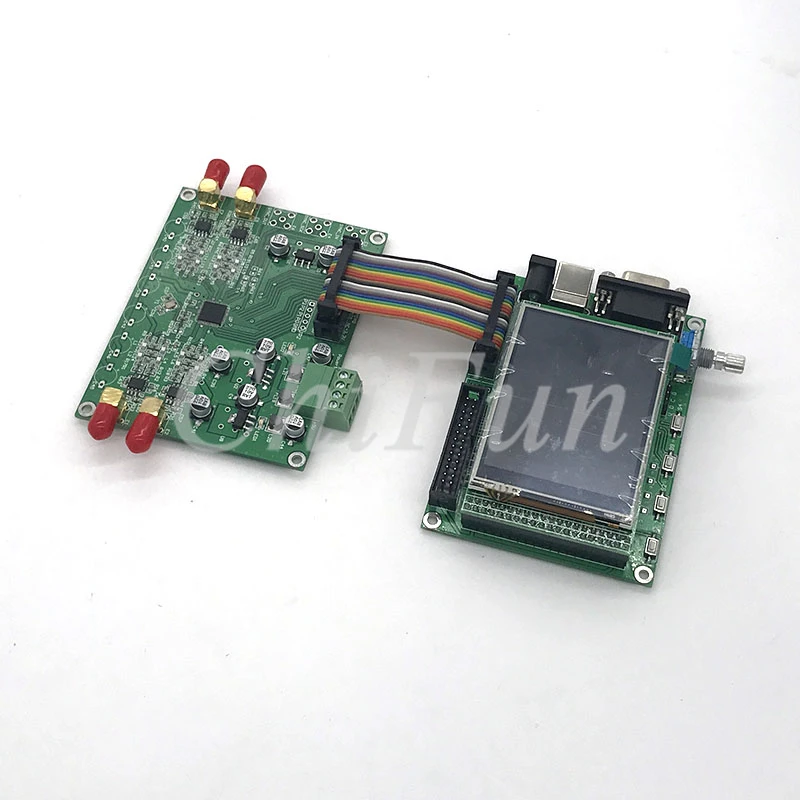

AD9959 Многоканальный усилитель с DDS модулем 200 МГц + STM32F103 цветной сенсорный экран

---

AD9959 Многоканальный усилитель с DDS модулем 200 МГц + STM32TFT цветной сенсорный

Датчик частоты управления экраном

Характеристики модуля:

1. Цветной модуль AD9959 является старшим инженером по созданию печатных плат, красивый внешний вид, разумный макет и дизайн, изысканный материал;

2.Плата разработки использует высокоскоростной 32 бит STM32F103 чип управления;

3.Поддержка кнопки и роторного кодировщика для управления частотой, амплитудой и фазой;

4. Плата разработки может быть напрямую питается от USB, прост в использовании;

5. Введение функции чипа AD9959

• 4 синхронизированных канала DDS 500 MSPS
• Независимая частота/фаза/амплитудный контроль междуКаналы
• Подходящие задержки для изменения частоты/фазы/амплитуды
• Отличная Изоляция канала к каналу (>65 дБ)
• Возможность подметания линейной частоты/фазы/амплитуды
• До 16 уровней частоты/фазы/амплитудной модуляции(Штифт-выбор)
• 4 встроенный 10-bit цифро-аналоговый преобразователь (цап)
• Индивидуально программируемый DAC полноразмерные Токи
• 0,12 Гц или лучше настройки частоты разрешение
• 14-bit фазы офсетная печать Разрешение
• 10-битная амплитуда выходного сигнала удаление зубного камня разрешение
• Интерфейс последовательного ввода/вывода (SPI) с увеличенной пропускной способностью данных
• Программное обеспечение/аппаратное управление отключением питания
• Двойная поставка (1,8 V DDS core/3,3 V serial I/O)
• Синхронизация нескольких устройств
• Выбор 4 × до 20 × REFCLK мультипликатор (PLL)



Модуль измеренной формы волны:









Применение модуля:

1.LOcal осциллятор;

2.Испытательное оборудование;

3.SYnchronous часы и Высокочастотный источник сигнала;

4. Модуль обучения AD9959;



Параметры производительности модуля:

1. Контролируется через USB (питание 5 В), AD9958/AD9959 модуль использует ± 5 в источник питания,Примечание: Из-за дисбаланса нагрузки с положительными и отрицательными клеммами, блок питания + - mode не может, это может привести к слишком высокому отрицательному клемму напряжения;



2. Высокоскоростной операционный усилитель используется для парения выходного сигнала. После соответствия сопротивления используется фильтр post 200M;

3. Выход частота 0 --- подача заявки на 200 м, 0,12 Гц разрешение;

4. Диапазон выхода 0 - 2VPP1M высокая устойчивость, 0-1VPP50 ou,

Плоский диапазон: 0-100 м 0,4 дБ

100 м -- 150 М1 дБ плоскостность

Амплитуда может быть реализована с помощью верхнего компьютерного программного обеспечения, и величина 1024 сцены хорошо регулируется;

5. Независимая фазовая регулировка, разрешение тонкой фазы 0,022 градусов, IQ и другие сигналы могут быть генерированы.

Список товаров:

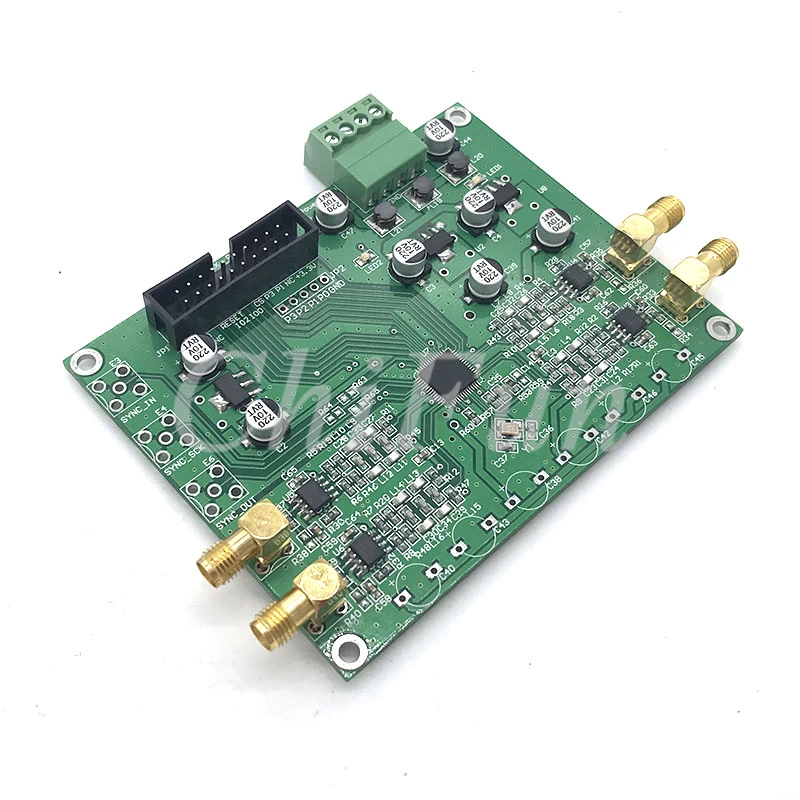

1. Модель AD9959 + усилитель * 1

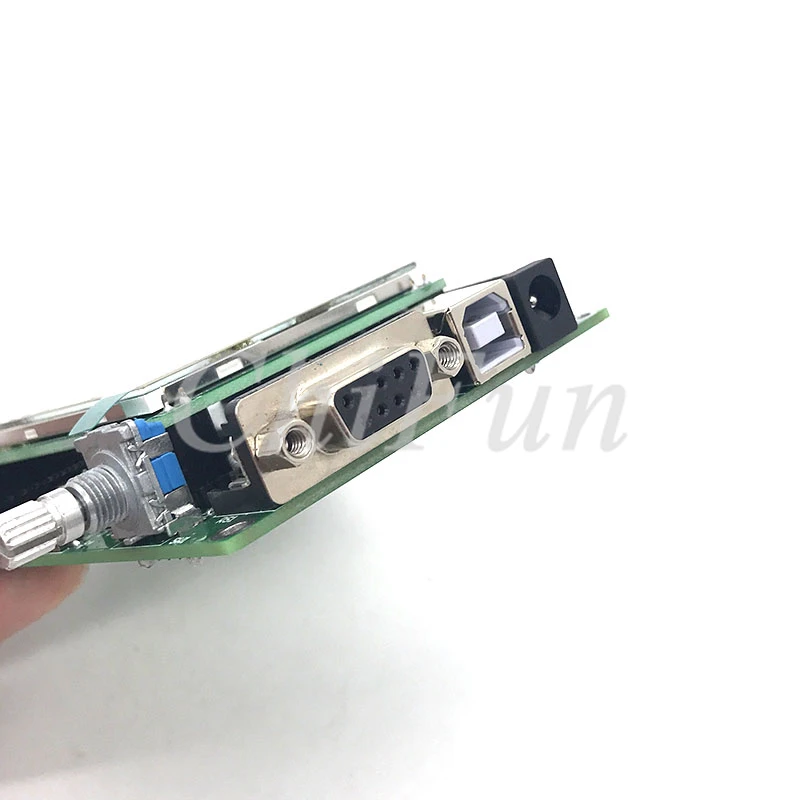

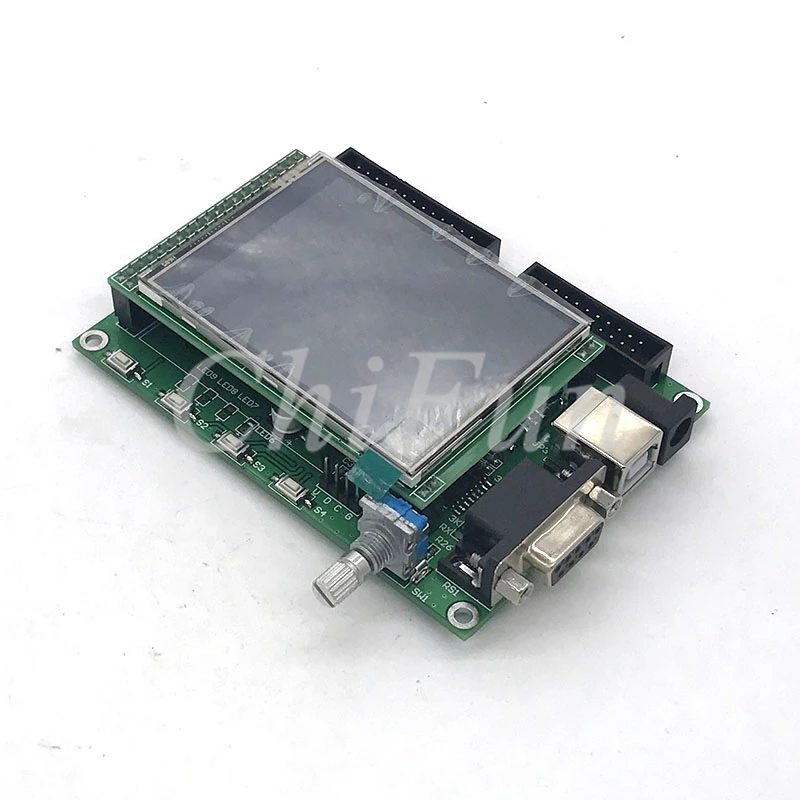

2. Tft-экран макетная плата * 1

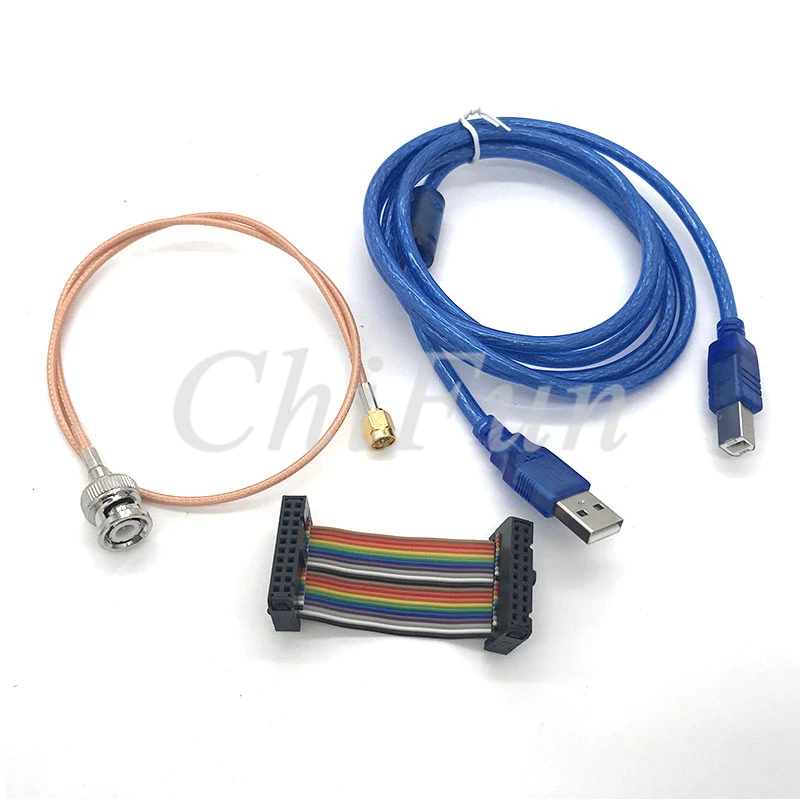

3.USB линия * 1

4. Смещение намотки * 1

5. Предоставляем процедуры проекта STM32 (GUI is Library) (программа часто обновляется, но наши почтовые данные не будут обновляться каждый раз, поэтому Программа не обязательно является последней версией) + схема (PDF) + другая информация

---

---
