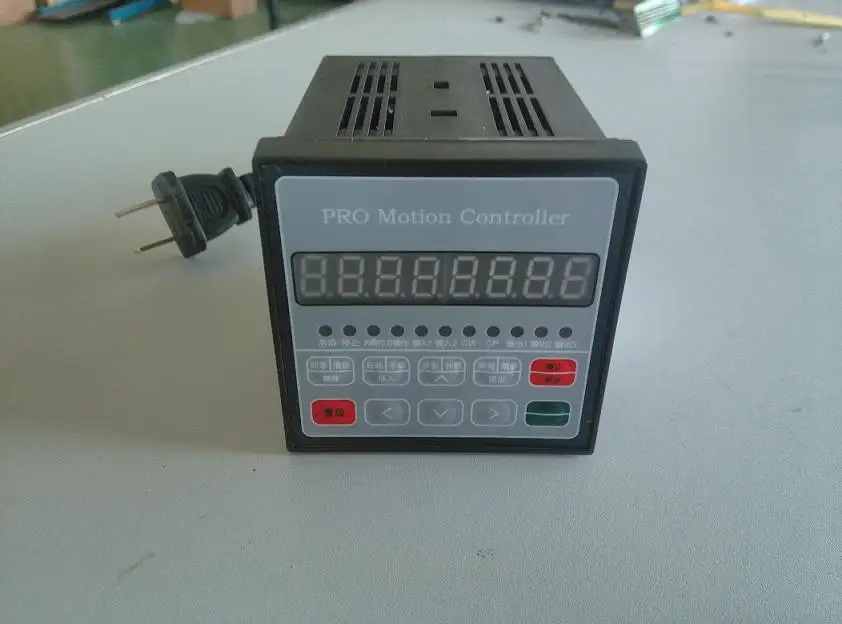

1 шт. контроллер шагового двигателя XC602 движения одноосевой программируемый

• Информация о продукте

Примечание: Только руководство по эксплуатации, если вы не знаете, как его использовать, не покупайте

Контролируемые оси: одиночный;

Характеристики инструкции: любой программируемый (может достичь различных сложных операций: контроль позиционирования и контроль непозиционирования);

Максимальная Выходная частота: 40 кГц (особенно подходит для управляющего драйвера);
Разрешение выходной частоты: 1 Гц;
Номер программы: максимум 99;
Вход: 6 (Оптическая изоляция);
Выходная точка: 3 (Оптическая изоляция);
Диапазон непрерывного перемещения: -7999999 ~ + 7999999;
Работа: автоматическая работа, состояние работы вручную, режим редактирования программ, состояние настройки параметров;
Кривая скорости подъема: 2 (оптимизация);
Цифры дисплея: 8 цифровых дисплеев, ручной/автоматический дисплей состояния, дисплей состояния запуска/остановки, шагомер/значение подсчета/отображение процедур, правка, процесс, параметры дисплея, отображение состояния ввода/вывода, CP дисплей импульса и направления;
Функция автозапуска: вы можете редактировать, вы можете управлять автоматическим запуском и остановкой работы и других операций на кнопках и обработке панели уровня терминала;
Функции ручного управления: регулируемое положение (можно установить ручную скорость пробежки и шаги пробежки);
Функция настройки параметров: частота может быть отключена, кривые ускорения и замедления, люфт, ручная длина, ручная скорость, прерывание скачка номера линии и обратно к нулевой скорости;
Функция редактирования программы: может быть произвольно вставлена, удалена может изменить программу. С цифрами линии скачка, данные приговариваются к нулю, количеству длинных и коротких показаний неправильной функции суждения;
Функция возврата к нулю: двустороннее автоматическое возвращение к нулю;
Инструкция по программированию: 14 инструкций;
За пределами операционных функций: прерывает настройку параметров операции и работу в терминалах A и B плюс выполняемые операции переключателя снаружи
Рабочее напряжение: AC90 ~ 260 в

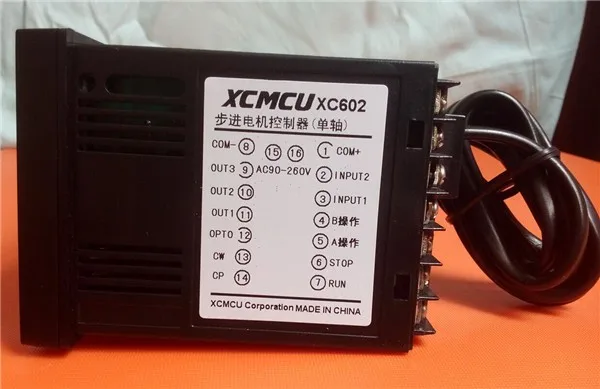

Схема задней панели и описание сигнала:

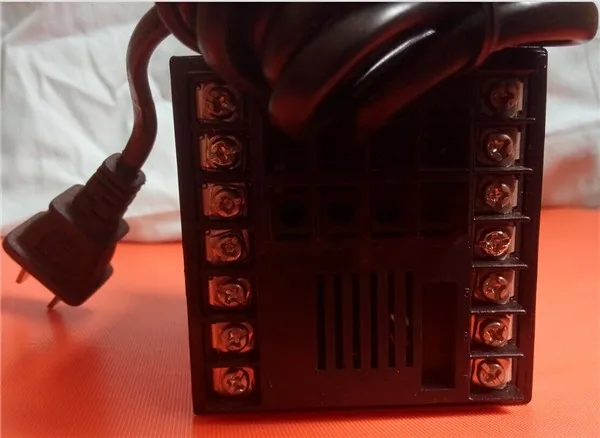

Задние панельные клеммы. Включая:
1. CP, CW, OPTO для шагового двигателя управляющей линии
Три конца соединены с соответствующими концами привода, где:
CP: импульсный сигнал
CW: сигнал уровня рулевого управления двигателя
Опто: открытый мужской конец перед двумя сигналами
CP, CW соответствующий индикатор состояния на передней панели.
2. Запуск:. Активируется автоматически, эквивалент панели
Кнопка пуска.
3 остановки:. Приостановка программы запускается автоматически, эквивалентная поверхность
Кнопка остановки платы. После повторного запуска Программа продолжает работать.
. 4 A и B эта операция является Основной особенностью контроллера: вид сзади рис. 2
Для шаговых двигателей, мы обычно контролируем количественное позиционирование, например, управление смещением двигателя легко решается таким образом, постоянная скорость, только до объема смещения и скорость может быть запрограммирована. Но нет большого количества предварительного позиционирования, например, управления шаговым двигателем от начальной точки, чтобы работать в одном направлении, до тех пор, пока он не достигнет стоп-лимита, И затем в противоположном направлении назад к исходной точке. В качестве другого примера требуется n раз шаговый двигатель, работающий назад и вперед между двумя концевыми выключателями и так далее. Однако в этих работах мы не знаем точное значение смещения шагового двигателя, и как они должны быть запрограммированы? Контроллер использует: операция прерывания, которую мы называем «Операция» и «Операция B». Например, в «операции» рабочий процесс: когда программа работает. Если вход конечного сигнала «A Operation», двигатель для остановки торможения, прерывайте программу здесь, помните, что прерванная программа координирует скачки программы на адрес входа «A Operation», указанный программой, запуск программы.
5. INPUT1 и INPUT2 универсальные входы переключателей.
6. OUT1, OUT2 и OUT3 универсальный выход переключателя.
7. COM +, COM-внешний входной и выходной импульсный источник питания, источник питания DC12V/0.3A, COM + является положительной стороной,
COM- negative сторона, эта мощность поставляется внутренней изоляцией контроллера.
8. Контроллер входного питания AC90 ~ 260 В. С 2-контактным разъемом питания
