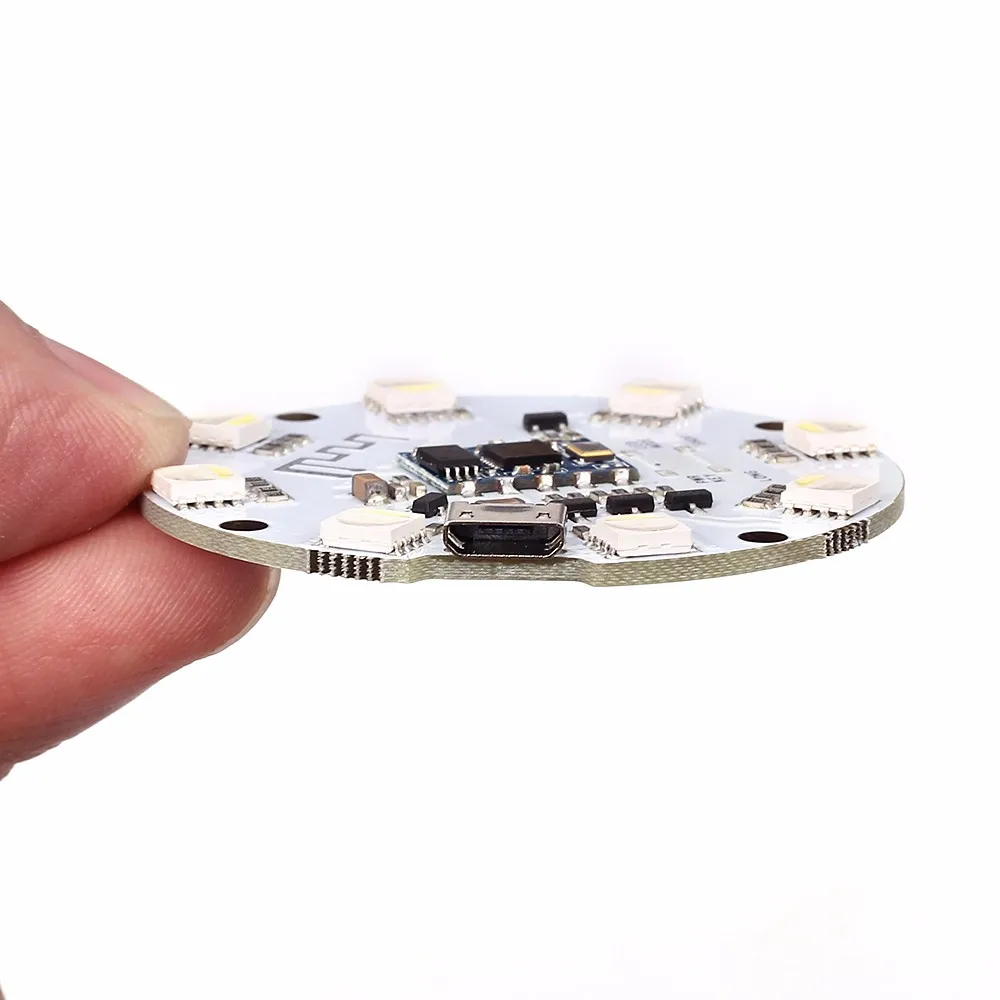

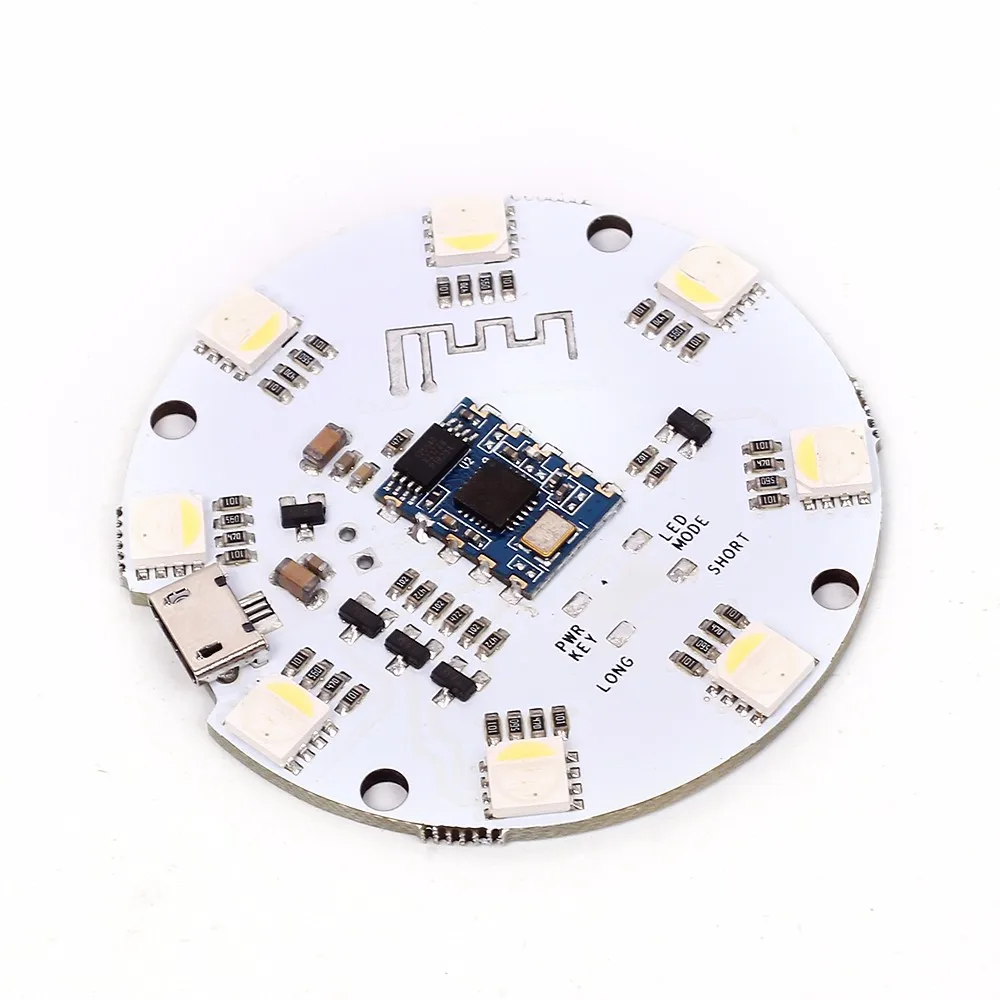

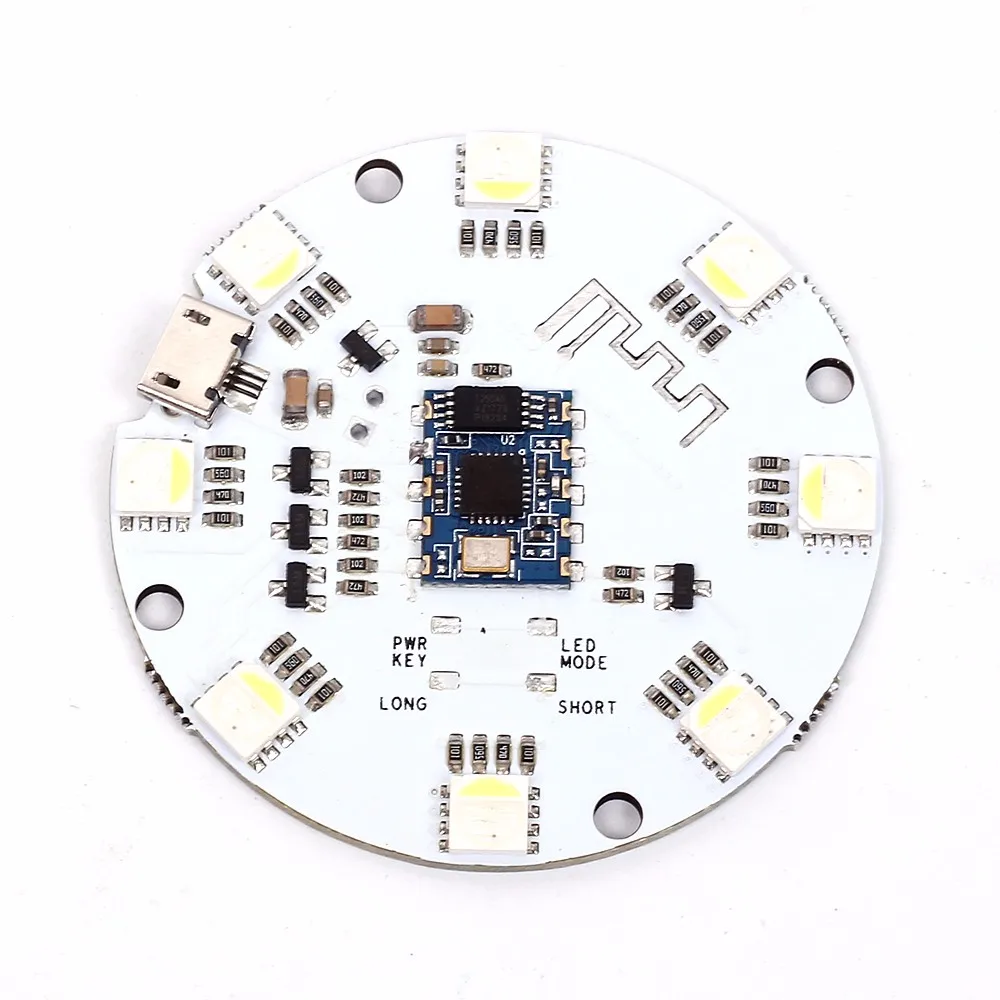

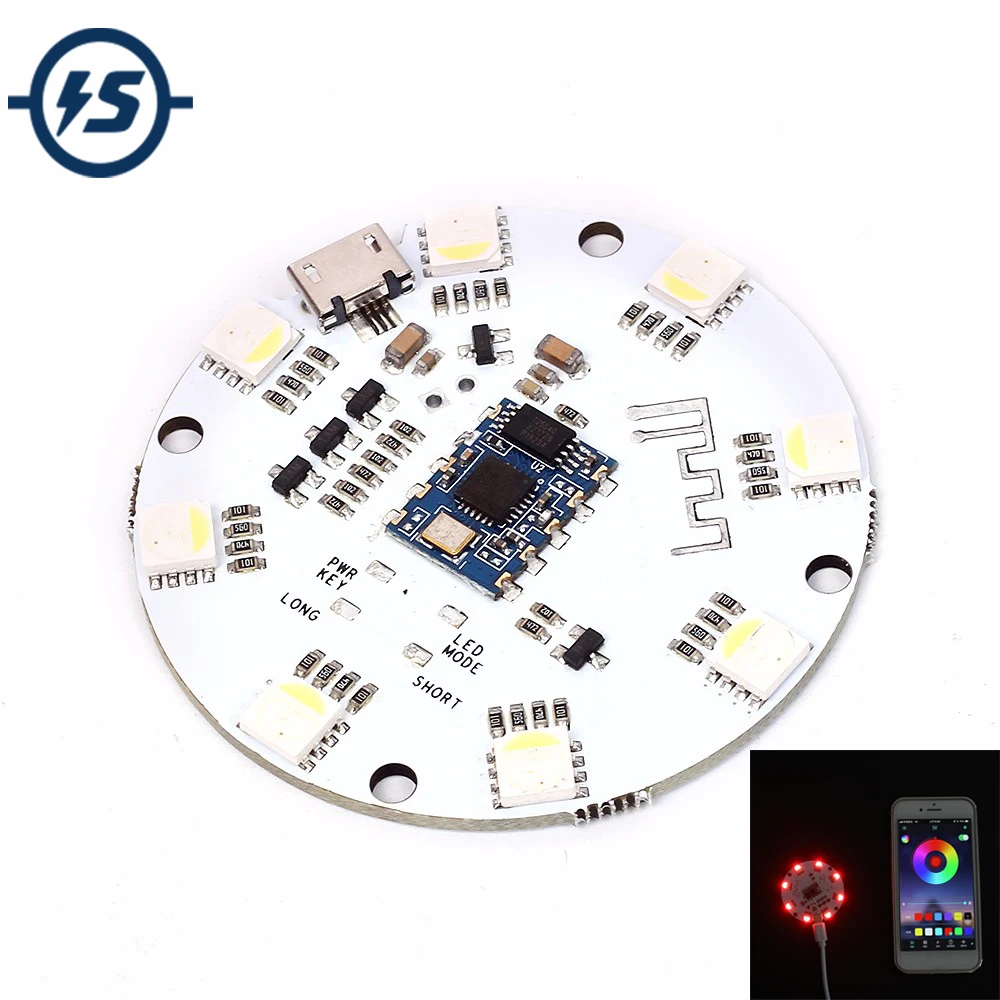

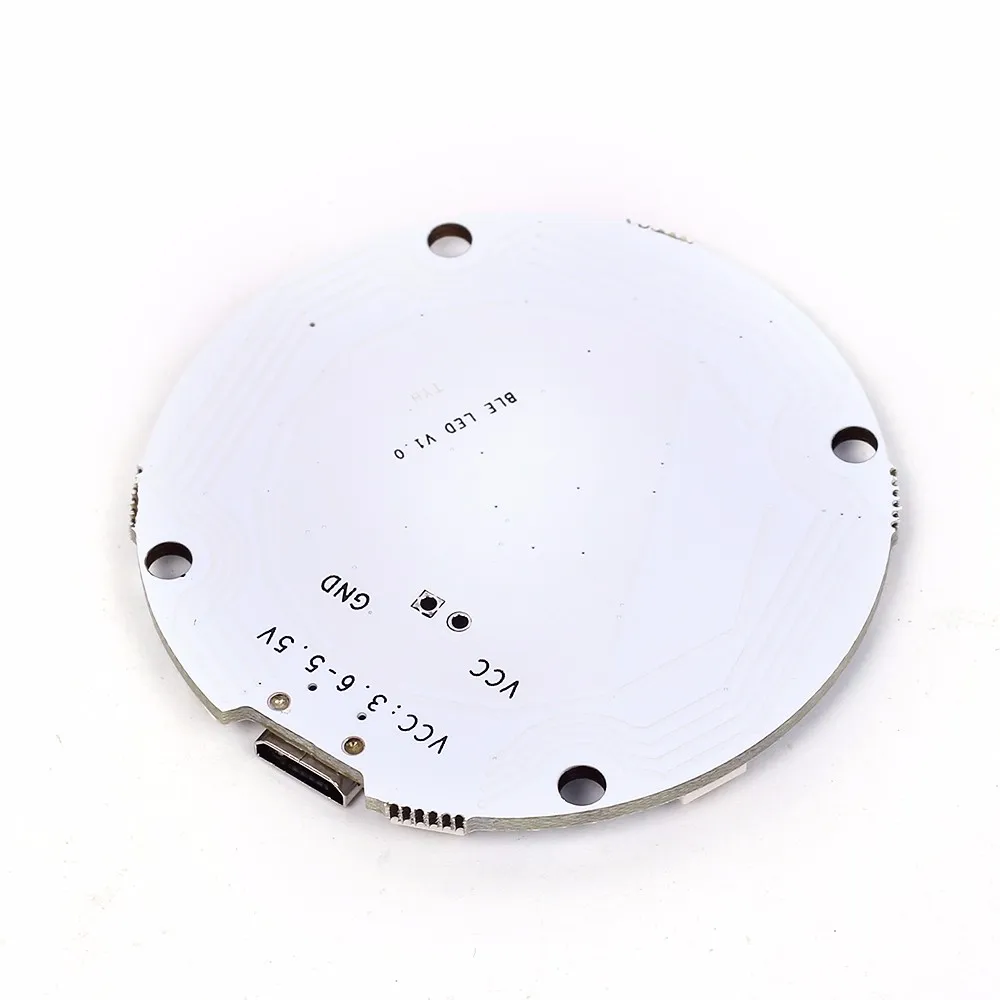

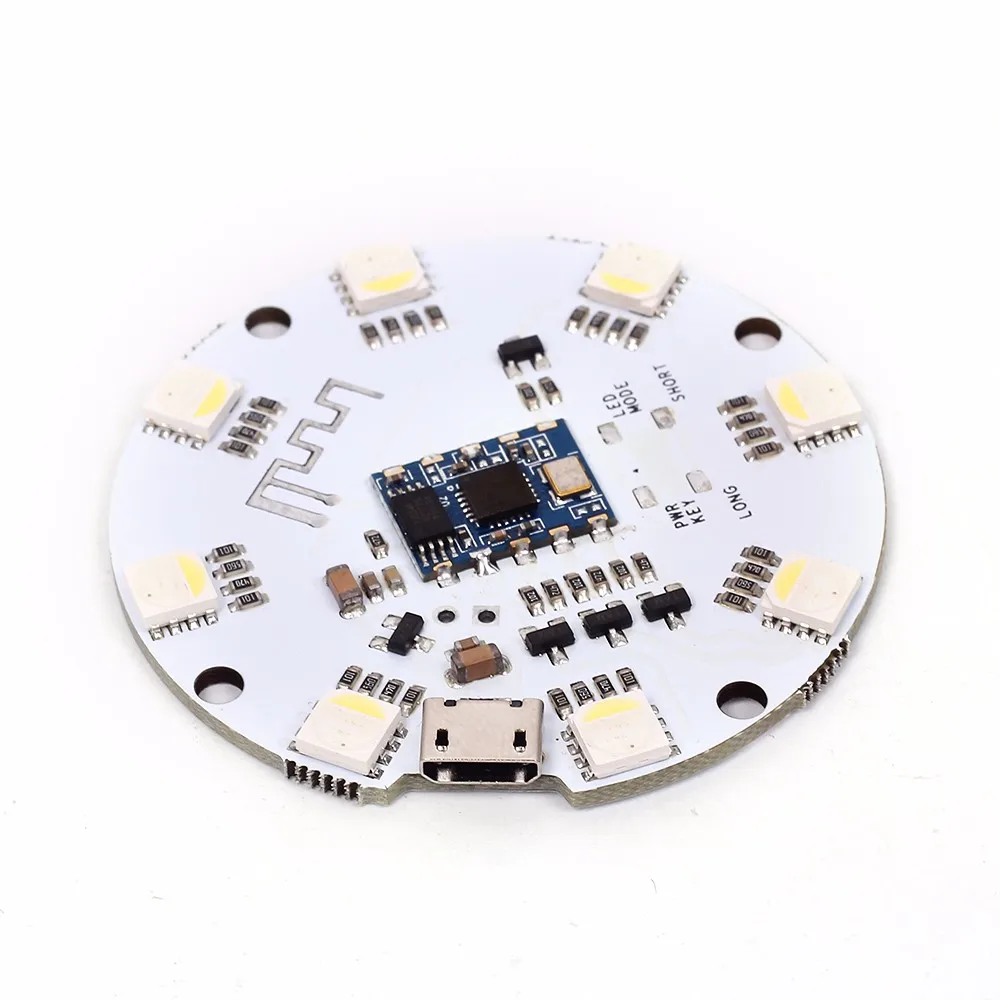

DC 3 6 5 В RGBW Bluetooth светодио дный 4 0 BLE ШИМ лампы свет модуль источника освещения белый

Введение продукта:

1. Версия Bluetooth: Bluetooth V4.0 BLE
2. Напряжение питания: 3,6-5 В
3. Расход тока: 15мА; режим сна 2uA
4. Рабочая температура:-30 ~ 80 по Цельсию
5. Частота радиочастот: 2,4 ГГц
6. Поддержка 250 кбит/с, 500 кбит/с, скорость передачи данных 1 Мбит/с
7. Размеры: 50*50 мм
8. PWM Рабочая частота: 20 кГц
9. заявки: для вождения ШИМ светодиодных светодио дный ных ламп

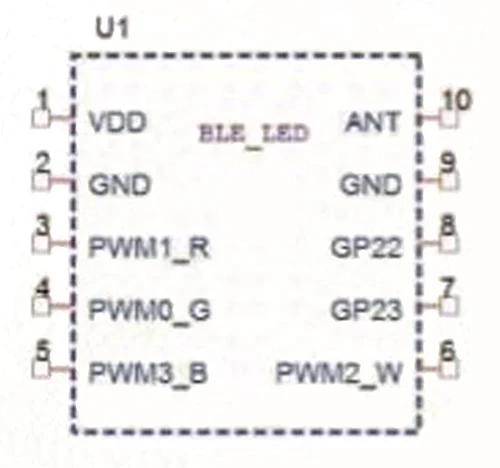

Определение Pin:

1. VDD: интерфейс питания (3,6-5 В)
2. ГНД: силовая земля
3. PWM1: выходной порт PWM1, соответствующий красный
4. PWM0: выходной порт PWM0, соответствующий зеленый
5. PWM3: выходной порт PWM3, соответствующий синий
6. PWM2: выходной порт PWM2, соответствующий белый
7. GP23: GPIO23, сохраняет порт IO, не имеет функции
8. GP22: power on/off интерфейс; долго нажимает питание на или отключении питания; низкий уровень действителен
9. ГНД: силовая земля
10. Муравей: интерфейс антенны

Обратите внимание:

1. уровень порта является уровнем ttl, и выходным высоким уровнем является VDD
2. Входное напряжение составляет 3,6-5 В
3. пожалуйста, добавьте тянуть вниз резистор, когда PWM выходной диск triode
