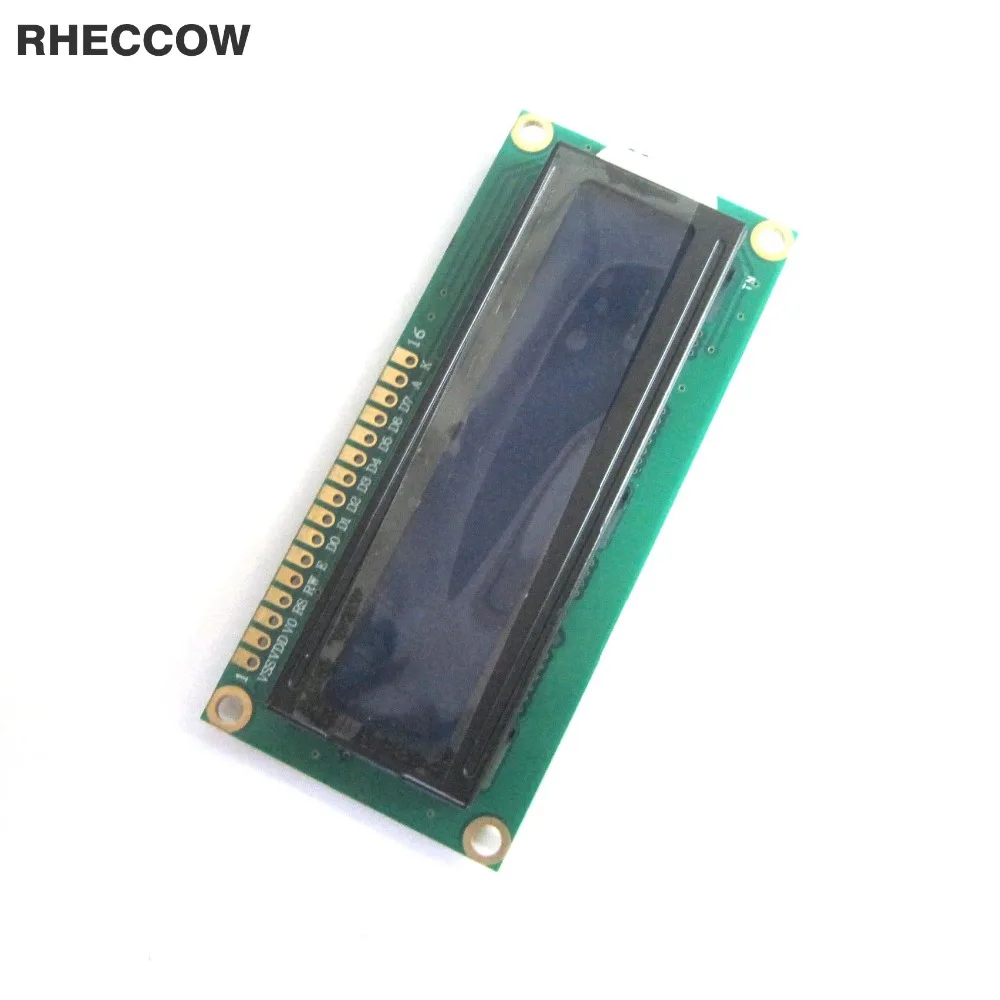

ЖК-дисплей RHECCOW 5 шт. в LCM 1602 162 16X2 совместим с HD44780 синий черный белый | Электронные

Размер модуля:80,0X36,0X13,5
Область просмотра:64,5X14,5
Размер персонажа:2,95X4,35
1 фут: VSS мощность заземления

2 ступни: VDD 5 в положительной мощности

3 ступни:
V0-это терминал регулировки контрастности ЖК-дисплея, подключенный к положительному источнику питания, самая слабая заземленная мощность, самая высокая контрастность, слишком высокая контрастность будет производить «ghosting», может использоваться потенциометром 10 K для регулировки контрастности

4 ступни:
RS register Выберите высокий, низкий регистр данных, выберите регистр инструкций.

5 футов:
R/W для чтения и записи сигнальной линии, высокая работа чтения низкая, когда запись операции. Когда RS и RW могут писать низкую инструкцию или адрес дисплея, когда RS высоки, когда низкий RW может считывать сигнал занят, когда RS высокий RW может писать низкие данные.

6 футов:
E конец для включения конца, когда E Duanyou высокий скачок становится низким, ЖК-модуль выполняет команду.

От 7 до 14 футов: D0 ~ D7 8-битная двунаправленная линия передачи данных.

15 футов: положительный источник питания с подсветкой

16 футов: отрицательный источник с подсветкой
