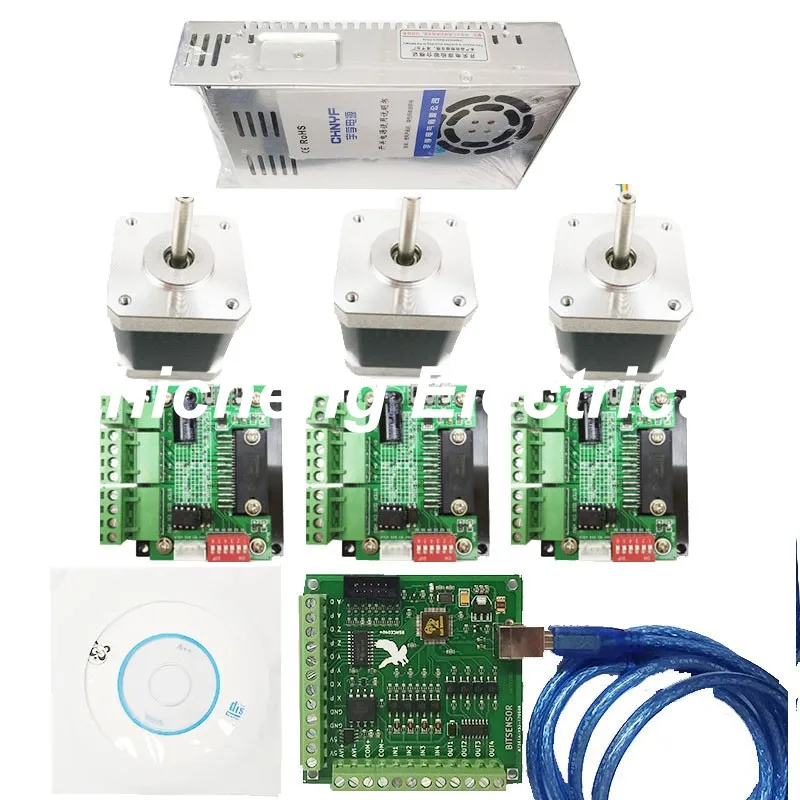

CNC mach3 USB 3 оси комплект предмета в комплекте TB6560 Драйвер + контроллер шагового

Эта карта управления движением USB имеет следующие преимущества: небольшой объем, прост в использовании, имеет сильную защиту от помех, не нужно устанавливать любые usb-драйверы, его можно использовать после подключения к компьютеру. подходит для всех версий Windows. Полностью поддерживает все Mach3 версии.

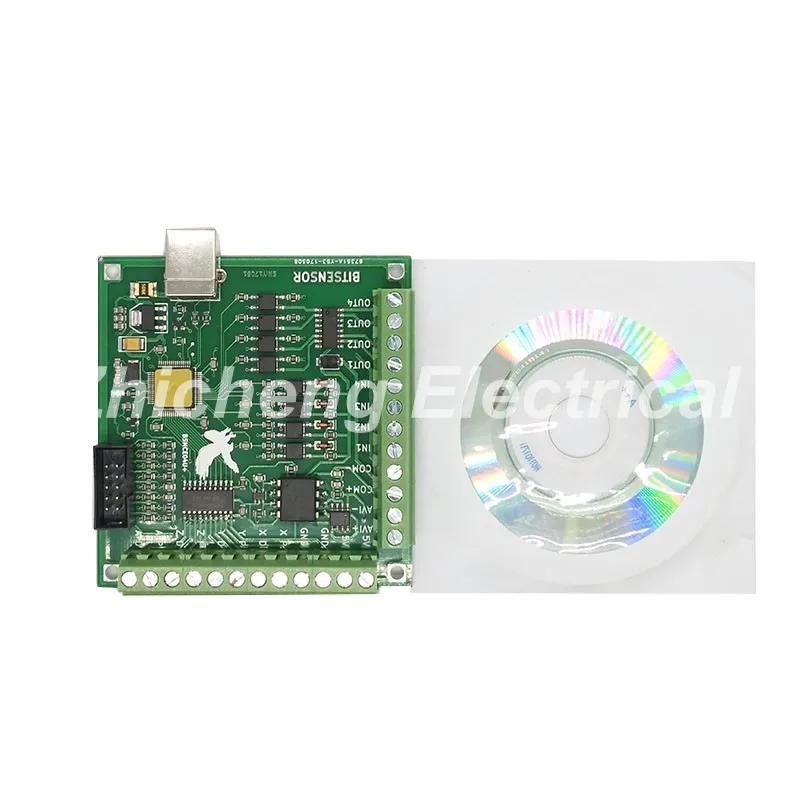

• Mach3 4 оси USB плата контроллера ЧПУ 100 кГц

  1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; сервоприводы

  2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;

  3. поддерживает Автоматический зонд-инструмент

  4. Поддержка аварийного ввода

  5. Поддержка концевого переключателя

  6. Поддержка подключения электронного маховика

  7. Необходимо использовать внешний источник питания 24 В постоянного тока, чтобы изолировать USB и внешний порт, и сделать систему более стабильной.

  8. У вас 0-10 V выходной порт, вы можете использовать mach3 программное обеспечение для контроля двигателя шпинделя скорость.

  9. 4 входа общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другие устройства

  10. 4 общего назначения изолированный релейный привод выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, вперед вращающийся и обратный вращающийся, насосы и другие устройства;

  11. 1 светодиодный статус, укажите Статус подключения на плате.

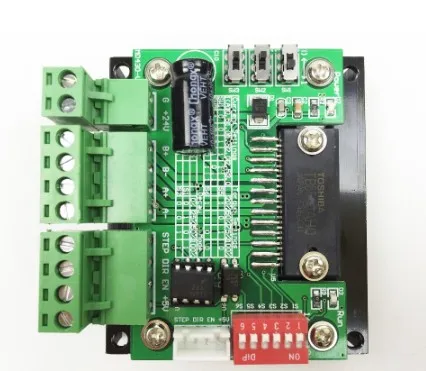

• TB6560 драйвер Описание:

  1. Не рекомендуется использовать новый импортный японский Toshiba TB6560 чип;
  2. В основе используется плотный радиатор зубов, охлаждение супер, для обеспечения стабильной работы оборудования;
  3. Входной сигнал с помощью высокоскоростной оптоизоляции, чтобы гарантировать не терять шаги, которые сигналы направления импульса с таким же уровнем 6N137, двойной высокоскоростной оптрон;

  4. Различные режимы полупотока и выбор полупотока тока, использование более гибкого
  5. режим распада регулируется, чтобы обеспечить гладкость двигателя;
  6. компактные размеры, размер охлаждающей площадки: 75 мм * 65 мм, четыре механических установки позиционирования Размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм
  7. Установить метод детальной таблицы на доске, легко использовать;
  8. С защитой от обратного замыкания, даже если не будьте осторожны с вилкой питания и не сгорит чип, это очень безопасно для использования.

• Шаговый двигатель

• Импульсный источник питания светодиодного табло
