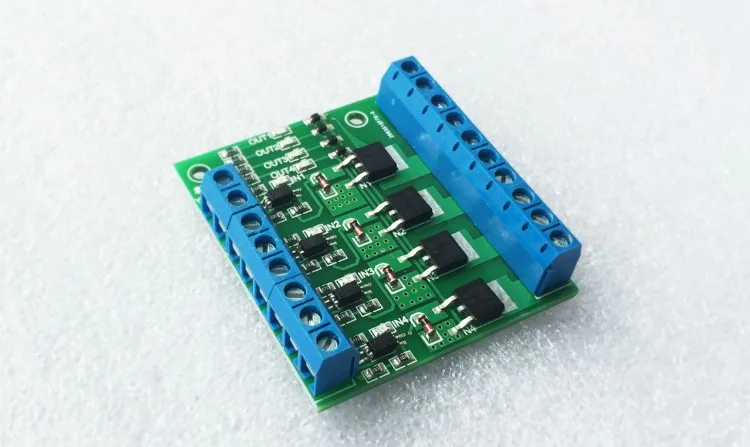

Четырехходовой модуль трубки переключателя МОП лампа/фотомодуль печатная плата

1.Модель продукта: YYNMOS - 4, Благодаря высококачественной супер небольшой оптической связи в отрасли, сильной способности анти-помех, стабильной производительности, входной сигнал и выход полностью изолированы.

2.Входной сигнал: ШИМ сигнал между 3 ~ 20 в

3. Выход AC/DC 3,7 V ~ 27V, ток в пределах 10A на канал

4. Частота ШИМ: 0 ~ 20 кГц

5. Светильник индикатора: с входным сигналом и выходным индикатором светильник

6.Применение Примечание: выходной терминал может управлять Высокая мощность приборов, двигатели постоянного тока, светильник, светодиодный светильник, ремень, двигатель постоянного тока, микро-насос, Соленоидный клапан и т. д., а также может вход переменного тока, PWM контроль скорости двигателя, яркость лампы и т. Д.

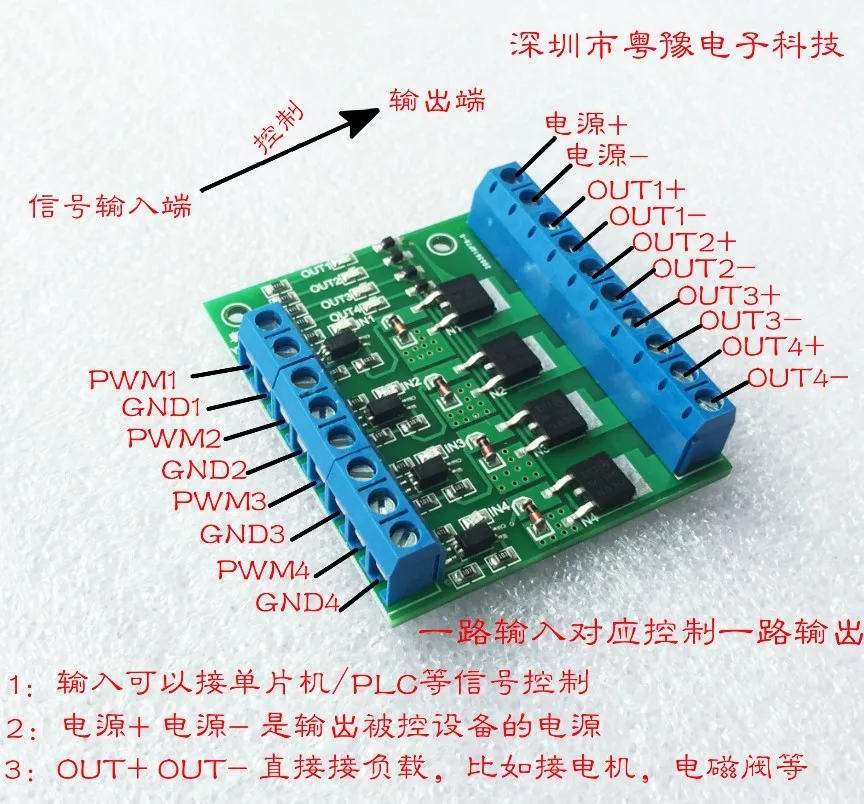

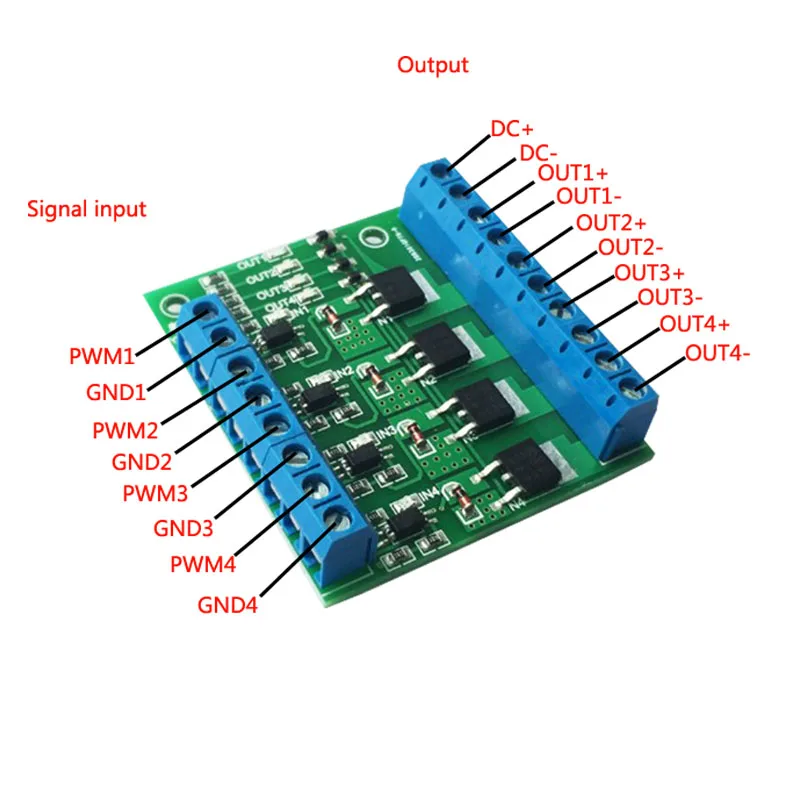

7.Интерфейсный модуль Описание:

A. DC +: источник питания постоянного тока устройства

B. DC - : отрицательная мощность оборудования постоянного тока

C. ШИМ: входной сигнал терминала (один чип компьютера IO порт, интерфейс PLC, источник питания постоянного тока и т. Д.)

D. GND: сигнал отрицательный

E. OUT +: вывод правильного полюса (анода оборудования)

F. OUT - : выходной терминал отрицательный терминал (отрицательный терминал)
