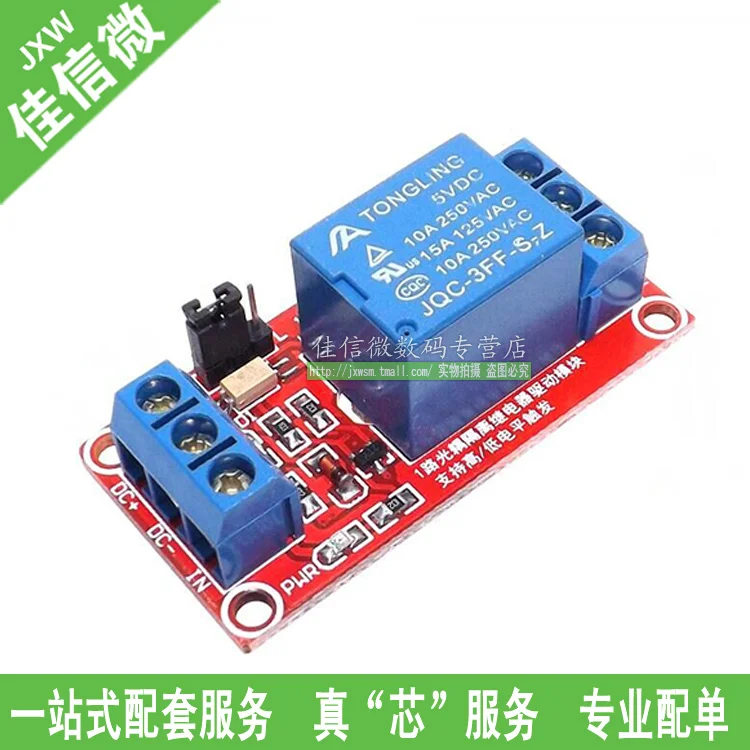

1 релейный модуль с оптопарой изоляции поддержки высокого и низкого уровня

[Wynn] 1 релейный модуль с оптопарой изоляции Поддержка высокой и низкой триггера 5 В 5 В

Модуль Описание:

1, модуль использует высококачественные реле, как правило, открытый интерфейс Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A;
2, использование патч анод изоляции, способность привода, стабильную работу; Пусковой ток 5mA;
3, модуль Рабочее напряжение 5 В, 9,12 В, 24 В на выбор; (четыре различные напряжения для каждой ссылки о)
4, модуль могут быть установлены перемычки высоких или низких триггера;
5, Отказоустойчивая конструкция, даже если контрольная линия, реле не будет двигаться;
6, индикатор питания (зеленый), индикатор состояния реле (красный)
7, дизайн пользовательского интерфейса, все интерфейсы могут быть напрямую подключен через терминал ведет, очень удобно
8, Размер модуля: 50 мм * 26 мм * 18.5 мм (Д * Ш * В)
9, с 4 фиксированная отверстия для болтов, отверстий 3.1 мм, расстояние 44.5 мм * 20.5 мм
Два модуля интерфейсы:
1, DC +: то источника питания положительный (напряжение в соответствии с реле требования, с 5V. 9V. 12 В и 24 В выбор)
2, dc-: подключен к источнику питания отрицательный
3, в: может быть высокий или низкий уровень управления реле тянуть

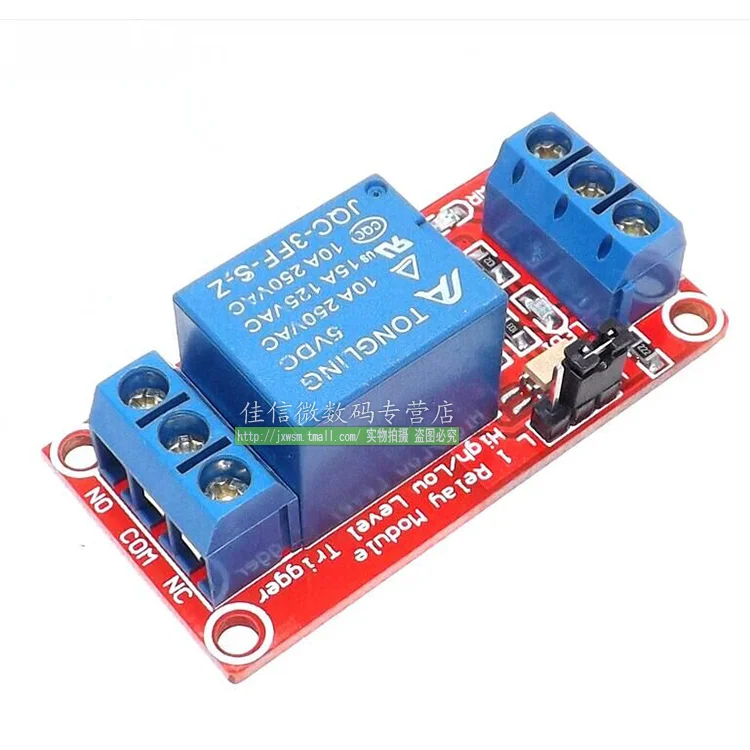

Выход реле:

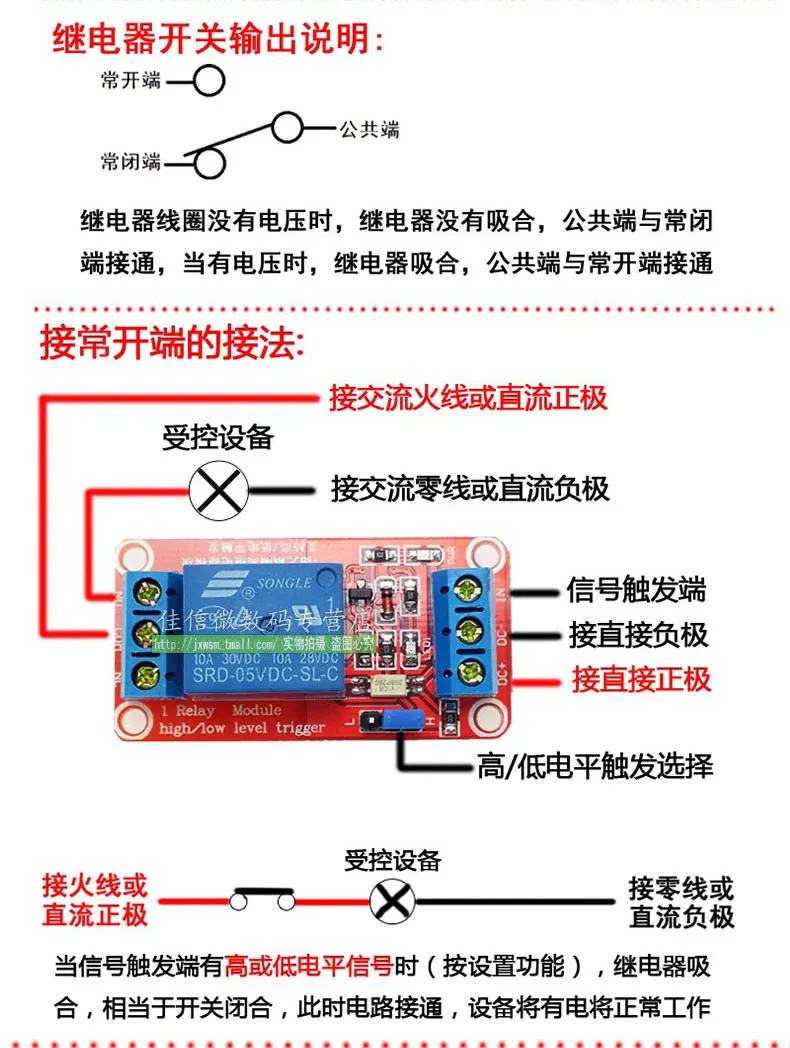

1, нет: реле нормально открытый интерфейс, реле тянуть до подвески, После соединения с COM замкнуты
2, com: реле общий интерфейс

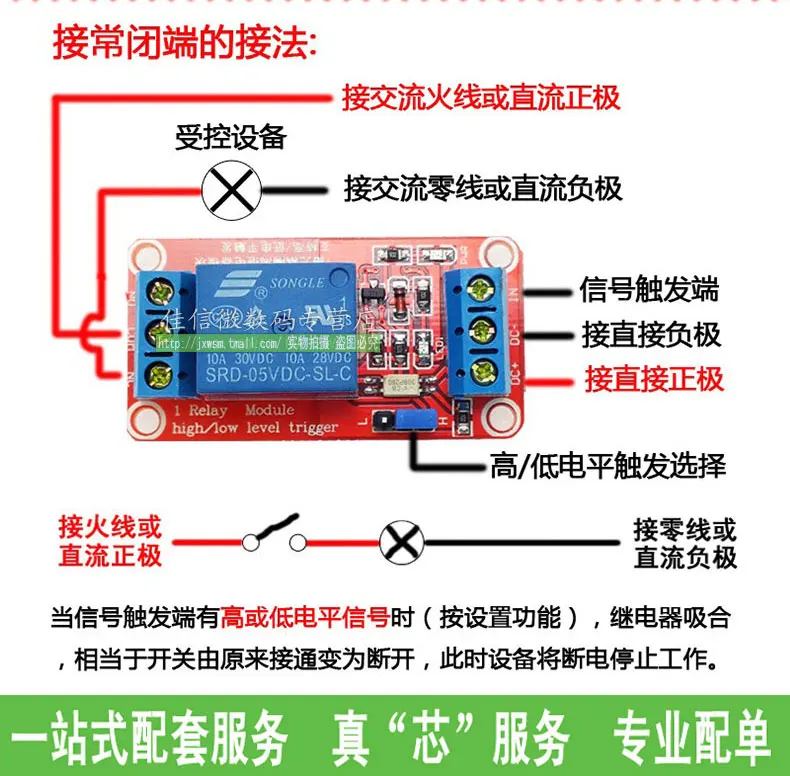

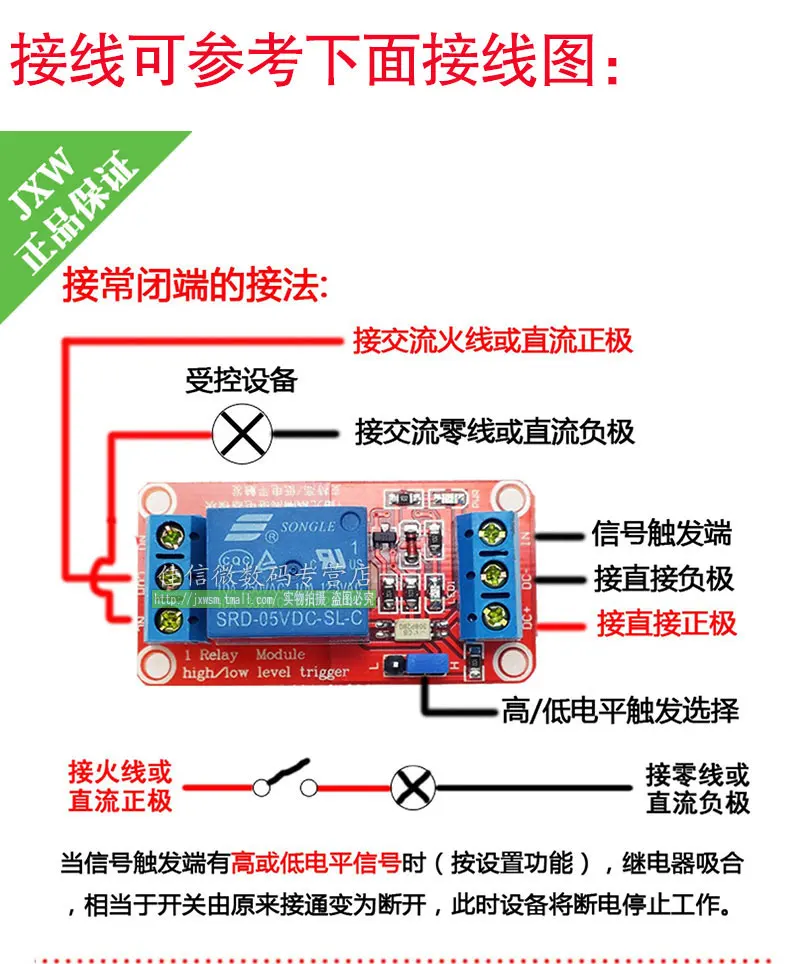

3, nc: реле нормально закрытый интерфейс, реле перед подключением с COM короткие, тянуть после подвеска

Высокой и низкой триггера выбрать сторону:

1. джемпер и Низкая Короткие Когда триггер является низким;

2. Когда джемпер и высокая Шорты высоки, триггер высока.

Для 12 В снимать эту ссылку:XP

Для 24 В сделать эту ссылку:XP
