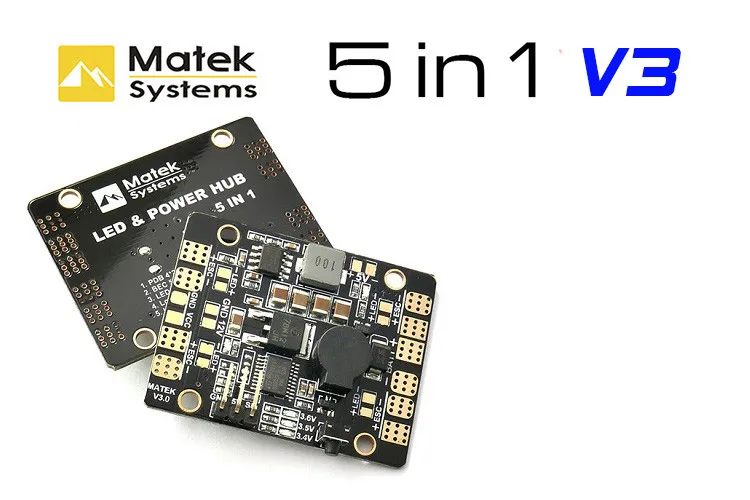

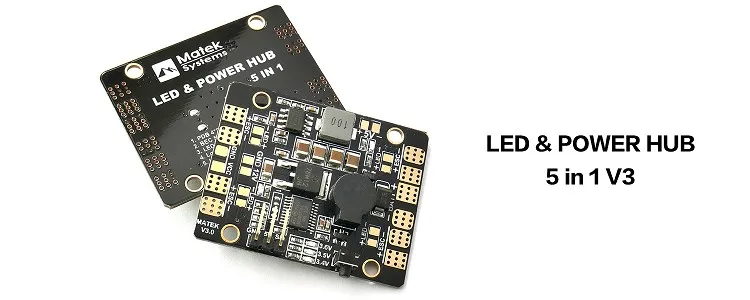

Matek 5в1 V3 распределительная плата/PDB концентратор с двойным BEC 5V/12В светодиодный

---

Matek 5в1 V3 распределительная плата/PDB концентратор с двойным BEC-5V/12В светодиодный контроллер трекер низкого напряжения сигнализация для FPV

Введение:

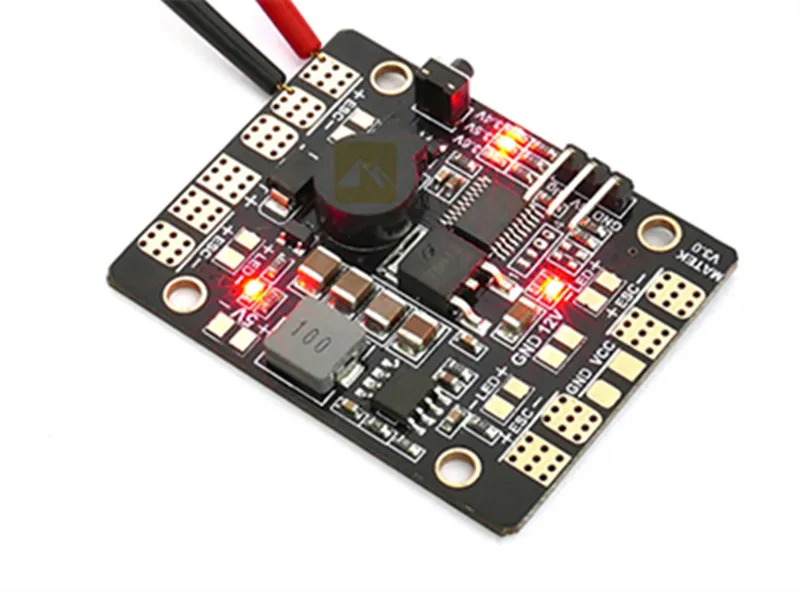

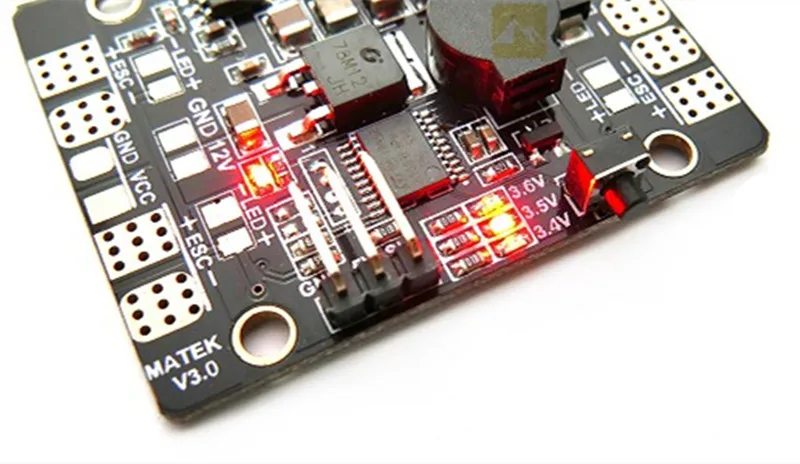

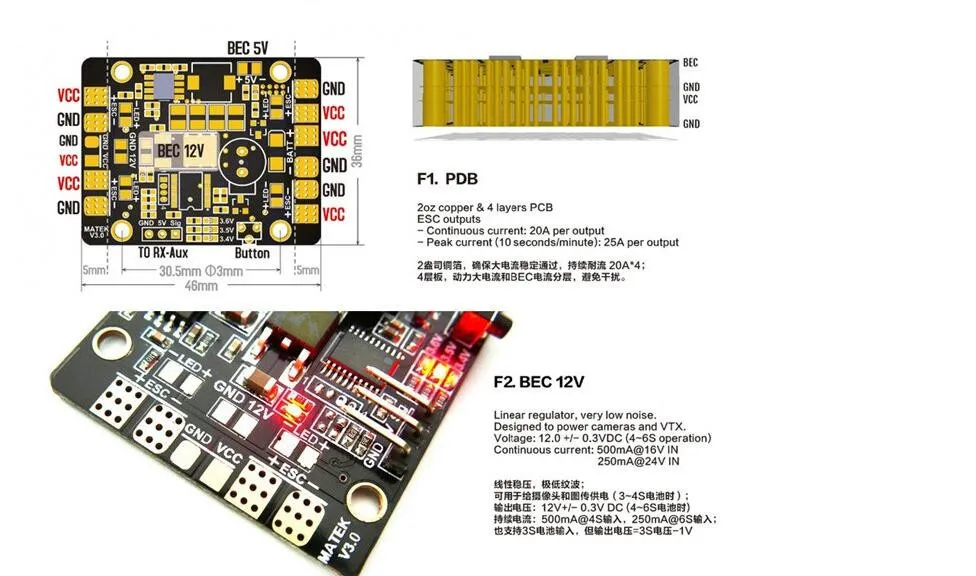

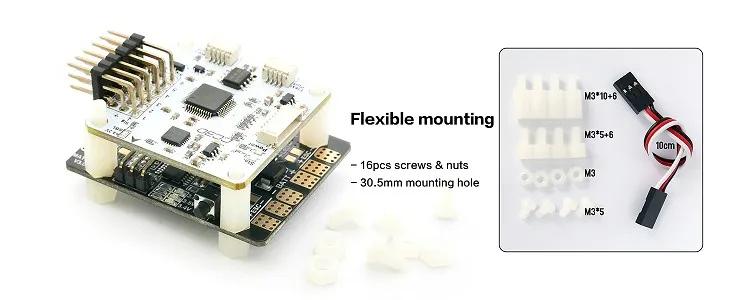

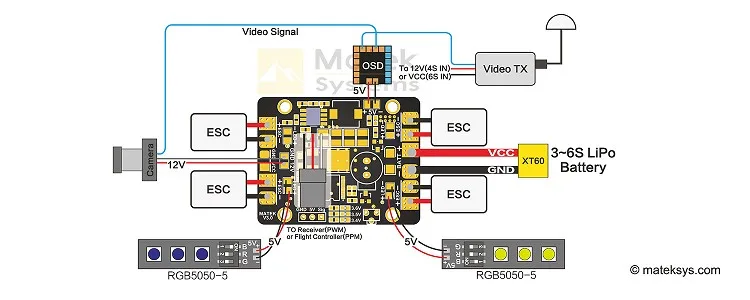

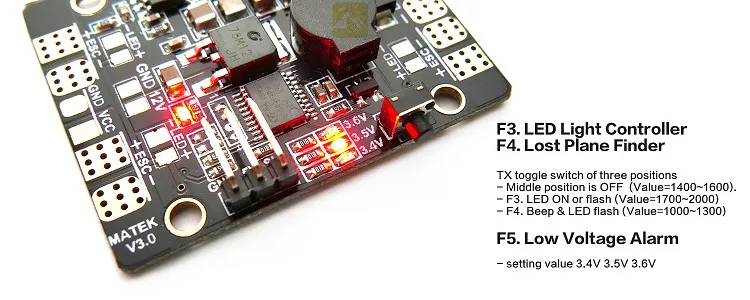

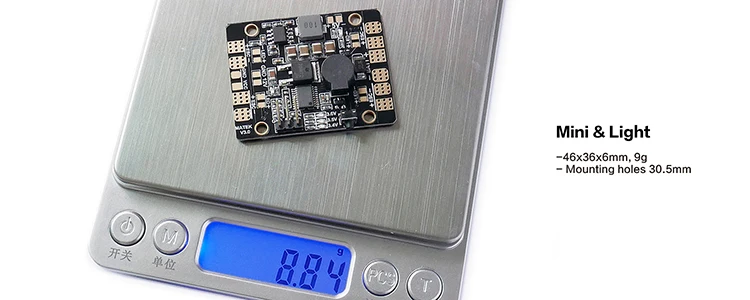

Пять функциональных интеграции: распределительная плата, двойной BEC, управление светодиодным освещением, трекер, Сигнализация низкого напряжения; 2 oz Медная Фольга 4 платы PCB, для защиты высокого тока через; Двойной BEC, DC-DC синхронный выпрямитель 5 V регулятор (3A), линейный 12 V регулируемый (500mA @ 4S вход, 250mA @ 6 S вход); Тандем колодки батареи расположены в паре, легко провода; BEC вход с защитой телевизоров, чтобы предотвратить заглушку, когда батарея Искра высокого напряжения удара постоянного тока чип; С управлением светодиодным освещением 5 В, длинный яркий, медленный мигание, вспышка, три состояния можно использовать рычаг дистанционного управления, свободный переключатель; Трекер, рычаг дистанционного управления триггером звуковой сигнал и мигающий светодиод, легко найти машину; Сигнал тревоги низкого напряжения, 3,4 в, 3,5 В, 3,6 В может быть выбрано напряжение отключения; 36*46 мм, 9 г, отверстие для установки 30,5 мм (с Naze32, CC3D и другими 36*36 отверстиями для управления полетом)     Примечание:Обратите внимание на входную полярность распределительной платы, не обращайте вспять, коротко!3-контактный штырь с напряжением 5 В на центральный штырь, подключенный к приемнику, нет необходимости принимать питание от BEC pad;Линейный регулятор 12 В имеет очень низкую пульсацию, не будет мешать сигналу изображения, без дополнительной фильтрации.BEC 12 V также поддерживает 3 S вход батареи, но выходное напряжение = 3 S напряжение в реальном времени-1 в или около тогоС батареей 3 ~ 4S, BEC12V 500mA используется для передачи (максимальная карта 600 мВт) и камеры в то же время питания;Не прикасайтесь к плате из углеродного волокна за дистрибьютором, легко короткое замыкание. Пожалуйста, используйте двустороннюю изоляцию пены или нейлона.Используйте приемник ppm на Naze32. Чтобы настроить канал управления BB, см. Изображение ниже.   Дополнительный X2-5V корпус двигателя

---

---
