NT68676 набор для платы ЖК-контроллер QD17EL07 1280X1024 HDMI-совместимый + DVI VGA Audio |

ЖК/светодиодный экран M.NT68676.2A(HDMI + DVI + VGA + аудио), плата контроллера, комплект для преобразования ЖК-панели QD17EL07 1280X1024 в монитор

Это отличный набор легкосборочного ЖК-контроллера, который используется для преобразования голой ЖК-панели в монитор для настольного компьютера/ПК. Станет сюрпризом, что ваш голой ЖК-дисплей будет хорошо использоваться и больше не будет пустой тратой. Или это очень сложная вещь, которую мы успешно производим сами. Совершая свой великолепный проект, вы с блестящей идеей.

Обратите внимание, что: этот комплект предназначен для QD17EL07, если ваш номер модели lcd отличается, пожалуйста, не забудьте связаться с нами с номером модели lcd перед заказом.

Необходимые аксессуары для подключения ЖК-дисплея к настольному монитору:

1. Плата контроллера ЖК-дисплея

2. Инвертор

3. Кабель LVDS

4. Клавиатура

5. Кабель VGA/DVI, кабель HDMI(Не входит в комплект)

6. Адаптер питания (Не входит в комплект)

Плата контроллера ЖК-дисплея M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет автоматически синхронизироваться с компьютером. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AПоддерживает динамическое контрастное управление, вход для наушников и цифровое регулятор громкости одновременно.

Размер платы контроллера:139mmX58mmX17mm

Попробуйте, и вы получите большой сюрприз!

Затем, собираетесь ли вы получите этот комплект?

   Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке, прежде чем размещать предложение на этот товар, в противном случае вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, передумите перед торгами!

3. Если вы не специализированы на электронике или у вас есть сомнения в эксплуатации, пожалуйста, свяжитесь с нами для получения инструкции, так как мы не можем нести ответственность за неправильную работу.

4. После того, как закончите подключение, пожалуйста, не пытайтесь включить! Во-первых, используйте несколько метров, чтобы проверить, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте подключение снова. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное подключение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нужны профессиональные знания, пожалуйста, примите на себя ответственность за риски. Металлический контакт не допускается, когда питание на плате контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейелки:

Удачный образец (rossg77-проект американского друга):

Удачный образец (radicalboy_fr-проект французского друга):

Удачный образец (docpot2008-проект канадского друга):

Malta Friend drac1977's Project:

США друг loafer_tingo проекта:

Инструкция по подключению платы контроллера к ЖК-дисплею:

1. Удалите старый инвертор и старый кабель LVDS с ЖК-панели.

2. Подключите новый инвертор и кабель LVDS к ЖК-панели.

3. Подключите контроллер к ПК с помощью VGA-кабеля/HDMI-кабеля/DVI-кабеля.

4. Входная мощность 12 В, 4 А. (Пожалуйста, не изменяйте настройки перемычки напряжения на плате ЖК-контроллера до подтверждения от нас, потому что неправильное изменение этого напряжения загорит ваш ЖК-экран. К слову, пожалуйста, не подключайте кабель lvds неправильно, некоторые неподходящие коннекторы также могут сгореть ваш ЖК-экран, если вы не уверены, пожалуйста, свяжитесь с нами.)

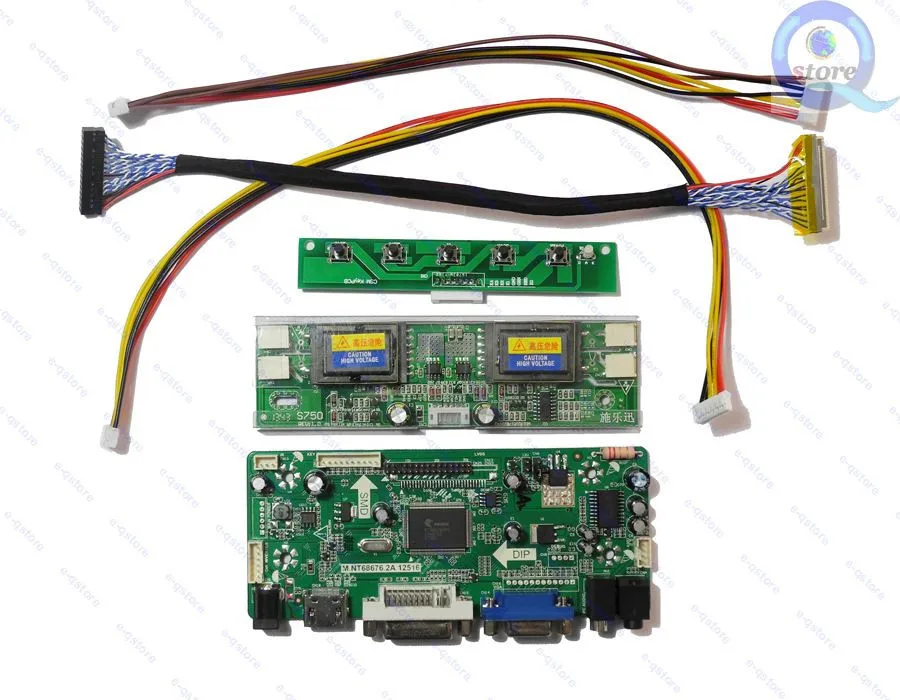

Посылка включает в себя:

• Плата контроллера ЖК-дисплея (M.NT68676.2A), программируемая для QD17EL07, 1 шт.
• Инвертор для QD17EL07, 1 шт.
• Кнопочная панель с 5 клавишами, 1 шт.
• 1 кабель LVDS ДЛЯ QD17EL07

Плата контроллера ЖК-дисплея может быть немного обновлена от поставщика, поэтому она может быть не такой, как показано на картинке. Если вашего ЖК-дисплея нет в этом списке, пожалуйста, не покупайте этот комплект, он может быть не подходит для вас, и он может быть с другой ценой. Надеюсь на ваше понимание. Пожалуйста, не стесняйтесь связаться с нами с вашим номером модели lcd, мы постараемся сделать все возможное, чтобы помочь.

Добро пожаловать, чтобы персонализировать ваш собственный комплект!
