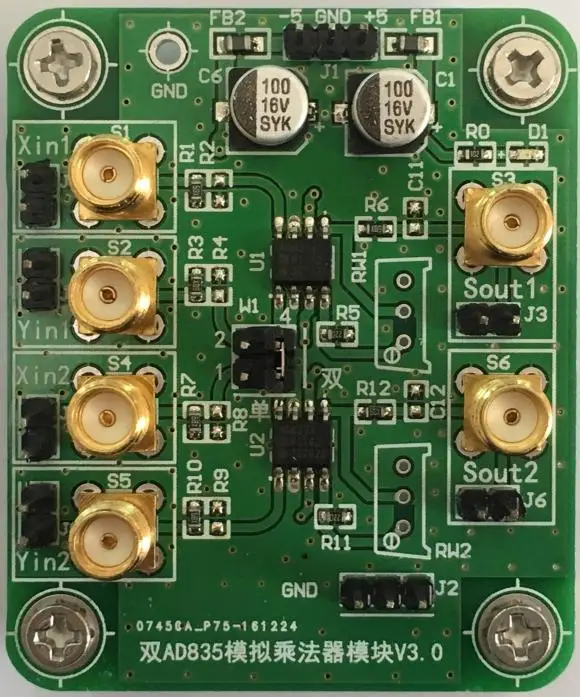

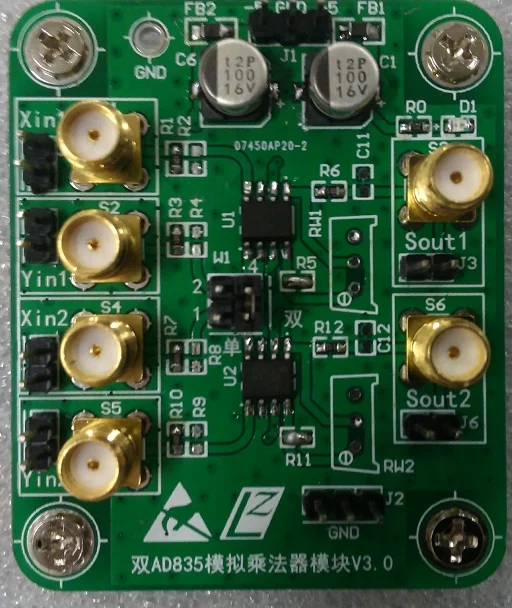

Электронный двухканальный аналоговый мультипликатор AD835 модуль V1.0

1 Введение модуля

AD835Это первый чип250 МГцЧетыре Квадранта выходное напряжение аналоговый мультипликатор, полный масштаб1 VДля того, чтобы+ Жесткий диск на 1 VВремя подъема до осени для2,5 ns(Принята150 ΩСтандартRL),0.1%Время установки обычно20 ns. Дифференциальный умножения входxИyДобавить входzОба имеют высокое входное сопротивление(100 кОм | 2 ПФ). Низкое сопротивление выходное напряжениеwМожет обеспечить ±2,5 vНапряжение и выходная нагрузка привода минимальны25Ω.AD835Шум продукта чипа очень низкий50 нВ/√Гц),И простой в использовании, богатый функциональностью. Основные области применения: Высокоскоростное умножение, деление, квадратное управление; широкополосная Модуляция и Демодуляция; обнаружение фаз и измерение синусоидальной волны; удваивание частоты; управление и ввод видео; усилитель и фильтр управления напряжением.
Проживания2013Национальный конкурс электронного дизайна студентовEПростая частотная характеристика тестер системы,2005Национальный конкурс электронного дизайна студентовCПростой анализатор спектра системыИспользуется вAD835Для достижения модуляции входного сигнала показана Схема блока.

Модуль схема

Основные особенности модуля заключаются в следующем:

(1)Одноканальный мультипликацииВходное сопротивление по умолчанию и выходное сопротивление цепи50Ω,Диапазон входного напряжения в-1V ~ + 1 V,ЧастотаПостоянного тока ~ 10 МГцПиковая затухания<0.5dB,-3dBПропускная способность про40 МГц.

(2БортовойДвухстороннее мультипликатор цепиВо всех4Один вход сигнала, два выхода сигнала. Благодаря выбору с коротким рукавом, но также можно использовать двусторонний мультипликатор4Один из входных портов для удовлетворения различных потребностей фактического приложения.

(3Модуль принятия± 5 VРегулятор напряжения постоянного токаБлок питания.

(4) Каждый выход сопровождается выходомПервый заказRCВолна фильтрацииСхема удобна для высокочастотной фильтрации выходного сигнала для извлечения количества сигнала постоянного тока. Постоянной ёмкости, универсальный конденсаторCПо умолчанию используется для пайки.

(5Можно реализовать две встроенные схемы умноженияXY + ZРасчет,ZКонец по умолчанию заземления.

(6БортовойSMAИнтерфейсИКонтактный интерфейс.

(7) Модуль разработанДжекGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.

2 Интерфейсный модуль

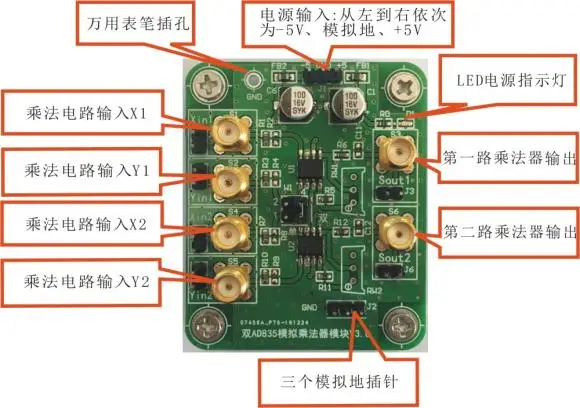

Интерфейс каждого модуля показан на рисунке.

Схематическая схема интерфейса модуля

3 Интерфейсный модуль метод подсоединения

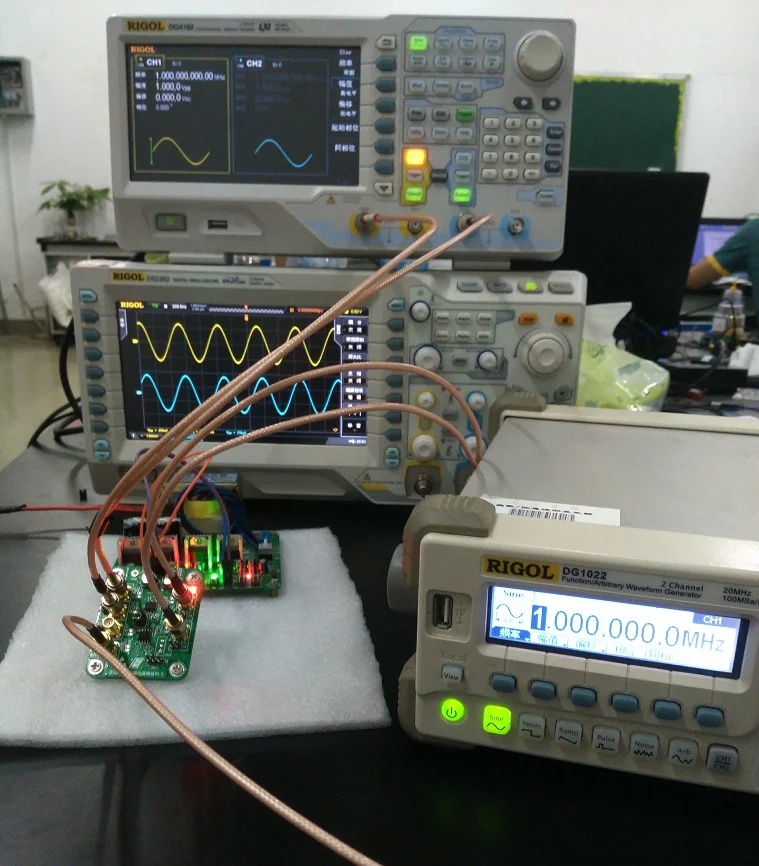

Подключение модуля показано ниже.

Модуль схема подключения

4 Модуль отладки эффект

Условия тестирования одноканальных мультипликаторов: канал источника сигнала1И канал2Введите тот же синусоидальный сигнал, пиковый и пиковый фиксированный1VppЧастота тестирования Входная1 кГц,1 МГцИ50MHВ тех случаях, когдаAC муфтаФорма выходного сигнала показана ниже:

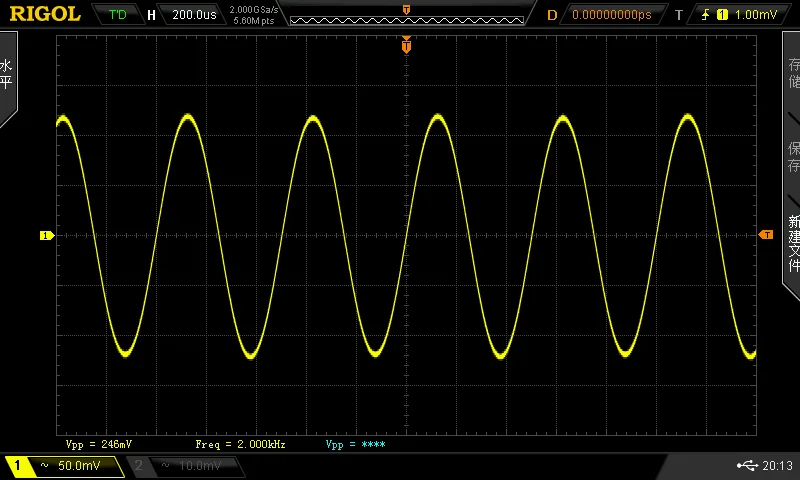

Рис. 1 выходной сигнал входного сигнала 1 кГц

Рис. 1 выходной сигнал входного сигнала 1 МГц

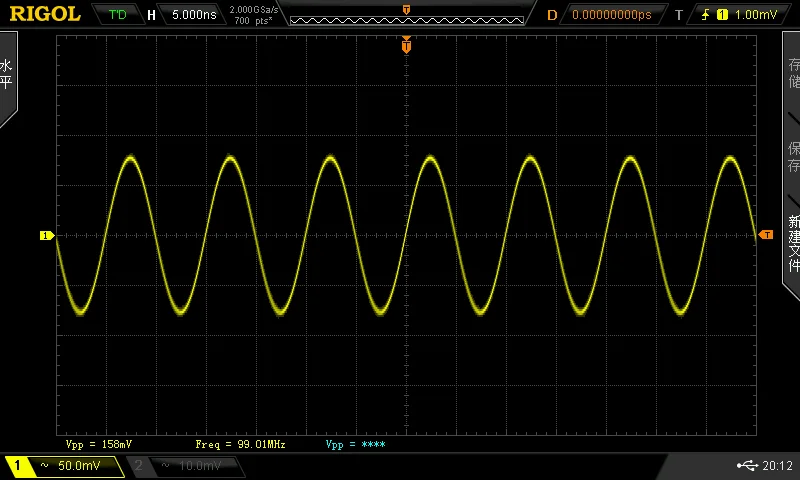

Рис. 1 выходной сигнал входного сигнала 50 МГц

Условия тестирования двухконтурных мультипликаторов: использование3Два входных сигнала (всего два источника сигнала), тест дваAD835Один из входных сигналов делится одним общим источником сигнала, и три сигнала вводят тот же синусоидальный сигнал, и пик фиксируются1VppЧастота тестирования Входная1 кГц,1 МГцИ20MHФорма выходного сигнала показана ниже:

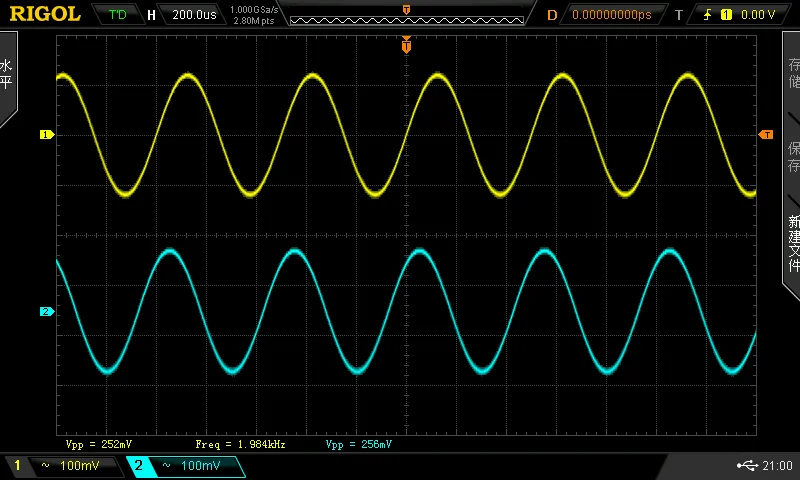

Рис. 1 выходной сигнал входного сигнала 1 кГц

Рис. 1 выходной сигнал входного сигнала 1 МГц

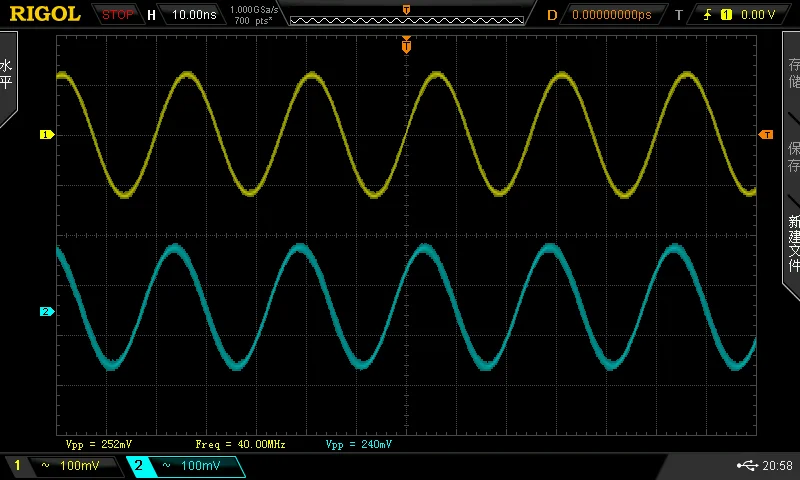

Рис. 1 выходной сигнал входного сигнала 20 МГц

5 Счета-фактуры, прайс-лист

Серийный номер	Название	Номер	Цена за единицу	Примечания
1	Двойной аналоговый модуль мультипликатора AD835	1	128	Исключая транспортные
2	Инструкция по эксплуатацииPdf версия схемыРуководство по чипу	1	0	Baidu SkyDrive скачать
3	SMA-BNCРЧ коаксиальный кабель	6	14,5	Выбирайте аксессуары, вплоть до 3



---

---
