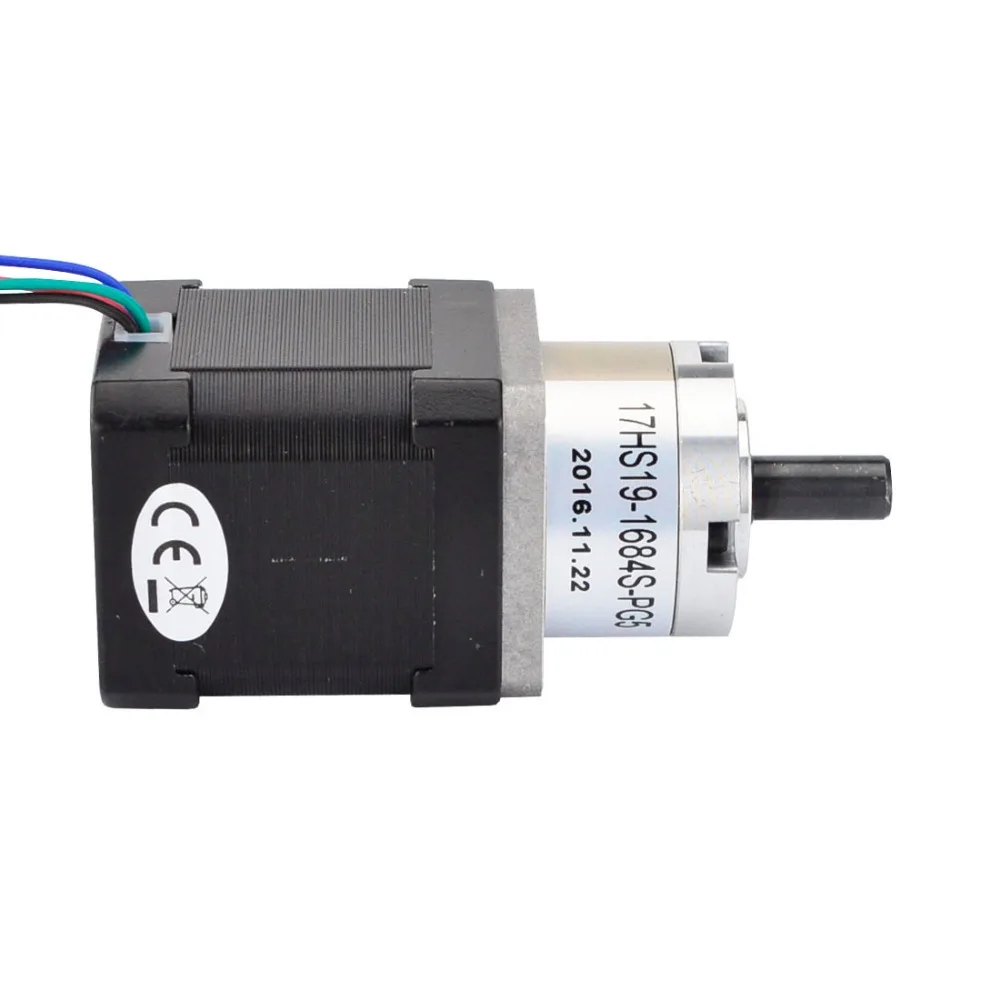

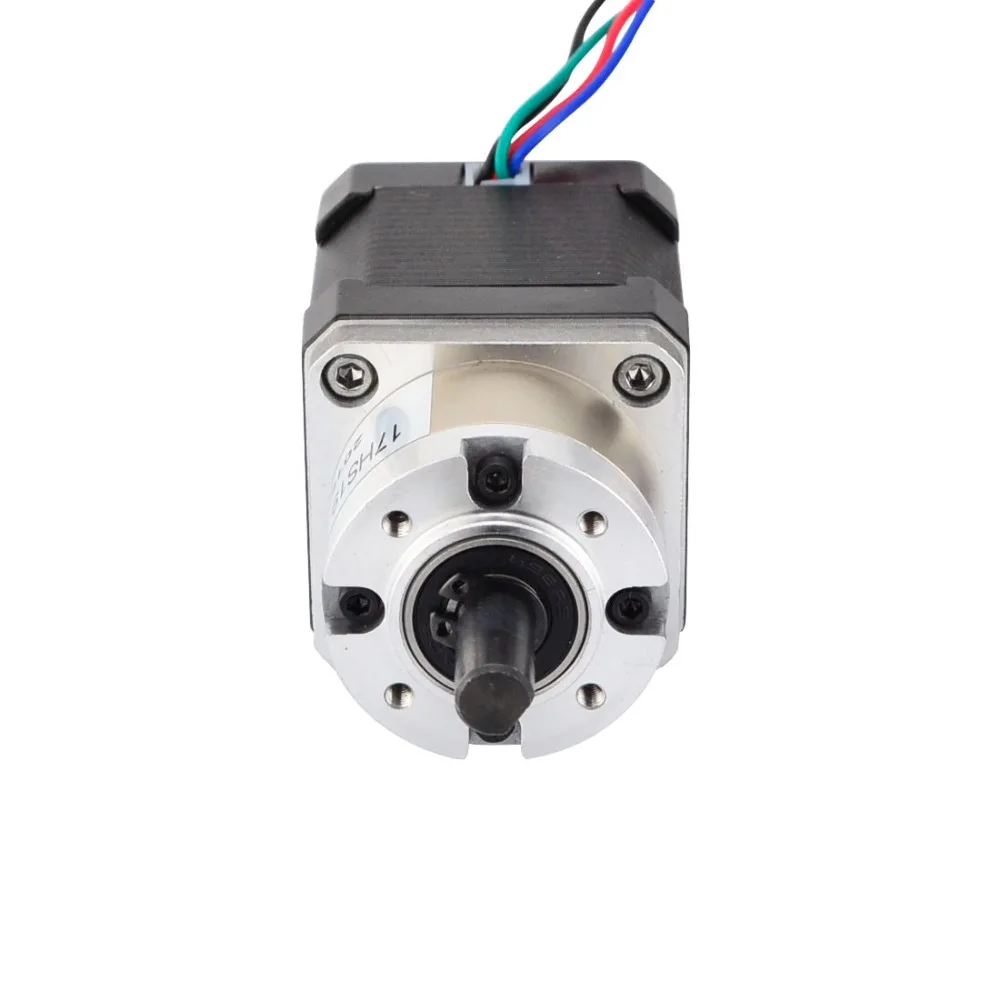

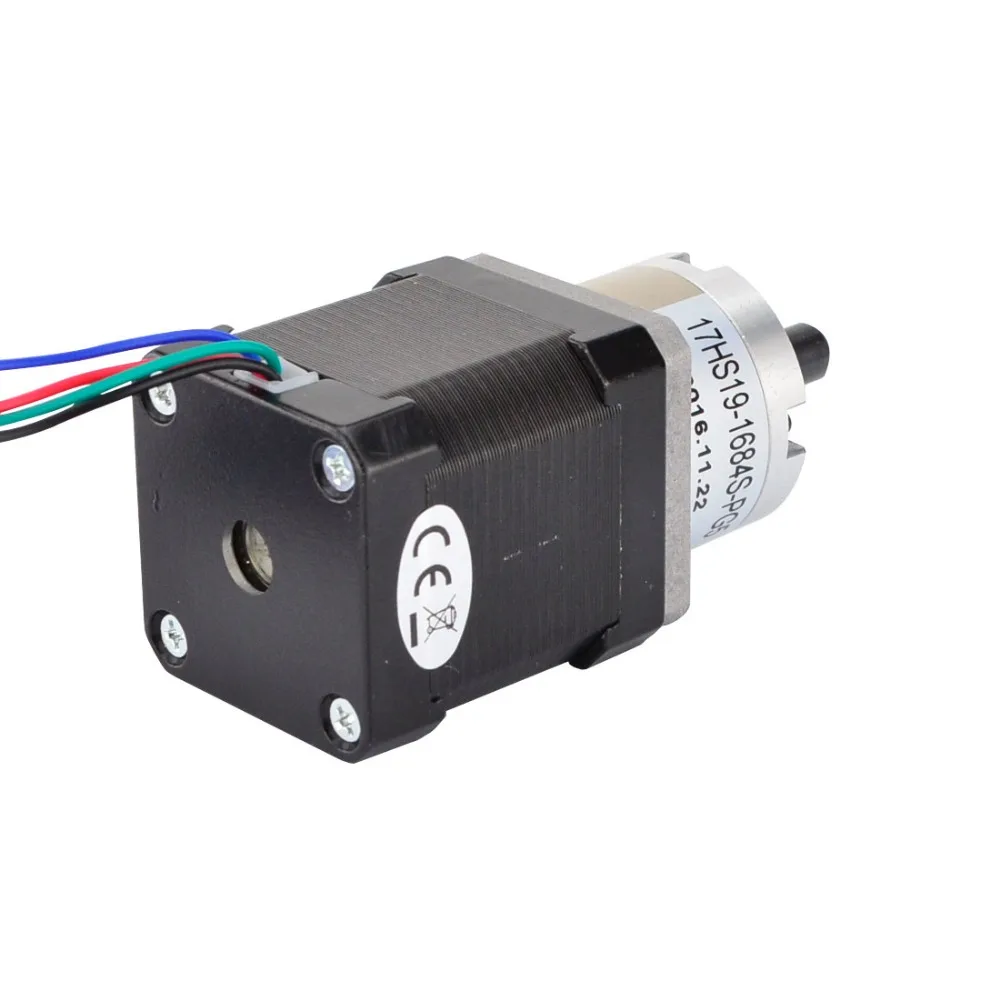

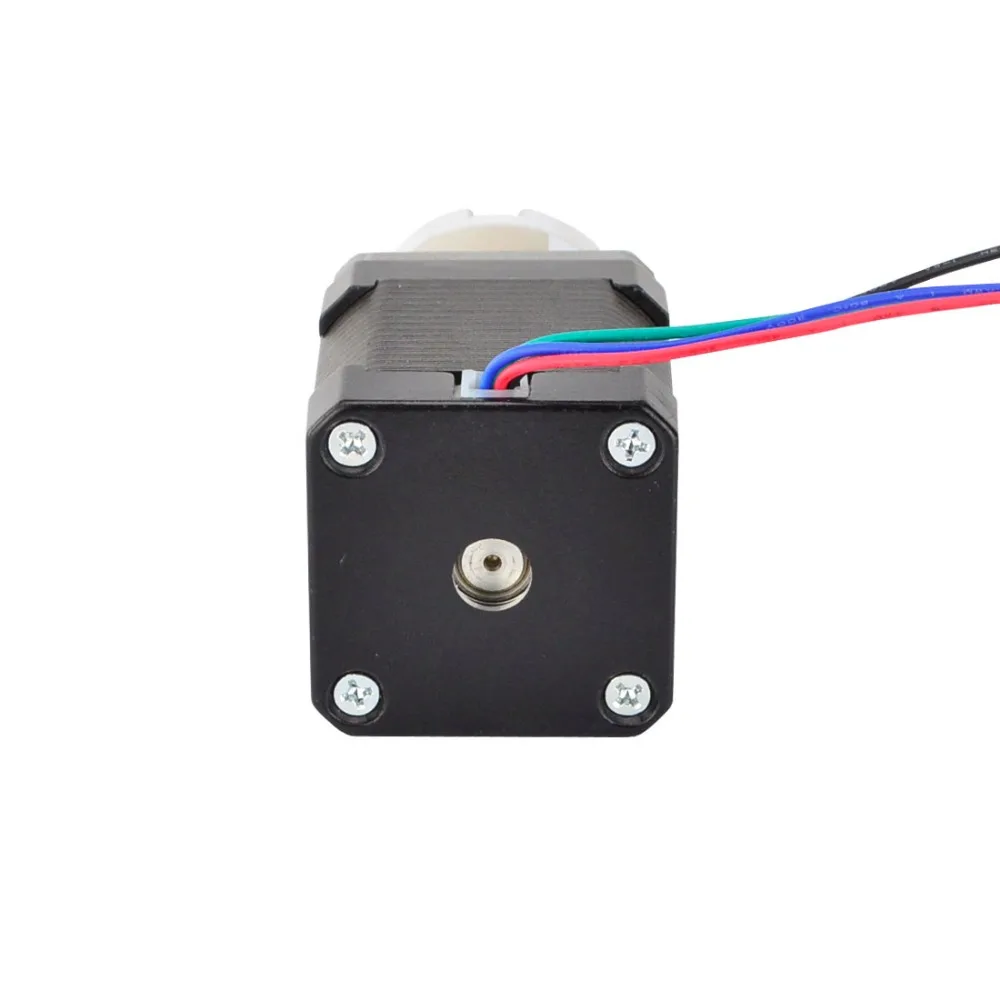

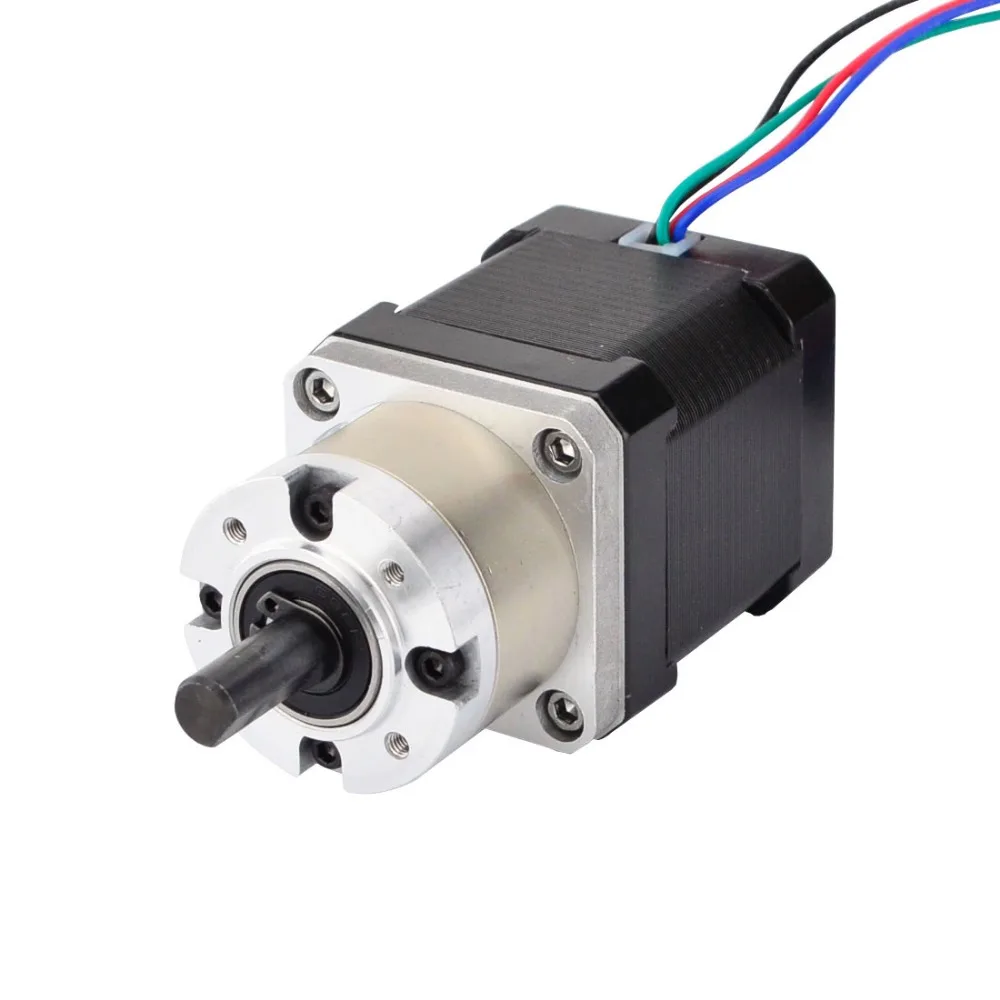

Nema 17 шестерни ed шаговый двигатель 1 8 deg биполярный L = 48 мм w/Передаточное отношение

Этот шаговый двигатель Nema 17 с корпусом 48 мм и номинальным током 1,68а, интегрированный планетарный редуктор 5,18: 1 Передаточное число. Это хорошее решение для приложений, которые с ограниченным пространством, но нужно низкая скорость и/или высокий крутящий момент.

Электрические Параметры

• Номер детали производителя: 17HS19-1684S-PG5
• Тип двигателя: биполярный шаговый
• Угол шага: 0,35 deg
• Крутящий момент без коробки передач: 44Ncm (62.31oz.in)
• Номинальный ток/фаза: 1.68A
• Фазовое сопротивление: 1,65 Ом
• Напряжение: 2,8 V
• Индуктивность: 2.8mH ± 20% (1 кГц)

Спецификации коробки передач

• Коробка передач Тип: планетарный
• Передаточное число: 5,18: 1
• Эффективность: 90%
• Люфт без нагрузки: <= 1 град
• Макс. Допустимый крутящий момент: 2 нм (283oz. in)
• Момент допустимый крутящий момент: 4 нм (566oz. in)
• Максимальная осевая нагрузка вала: 50N
• Максимальная радиальная нагрузка вала: 100N

Физические характеристики

• Размер рамы: 42x42 мм
• Длина двигателя: 48 мм
• Длина коробки передач: 27,3 мм
• Вал Диаметр: Φ8mm
• Длина вала: 20 мм
• Длина D-cut: 15 мм
• Количество проводов: 4
• Длина свинца: 500 мм
• Вес: 520 г
