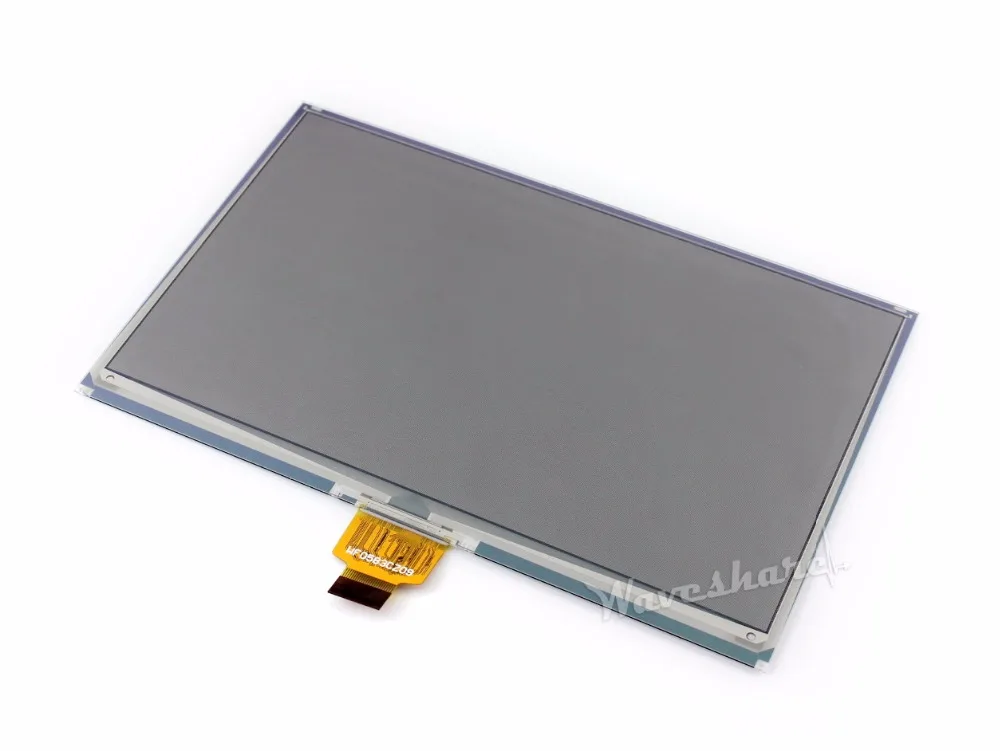

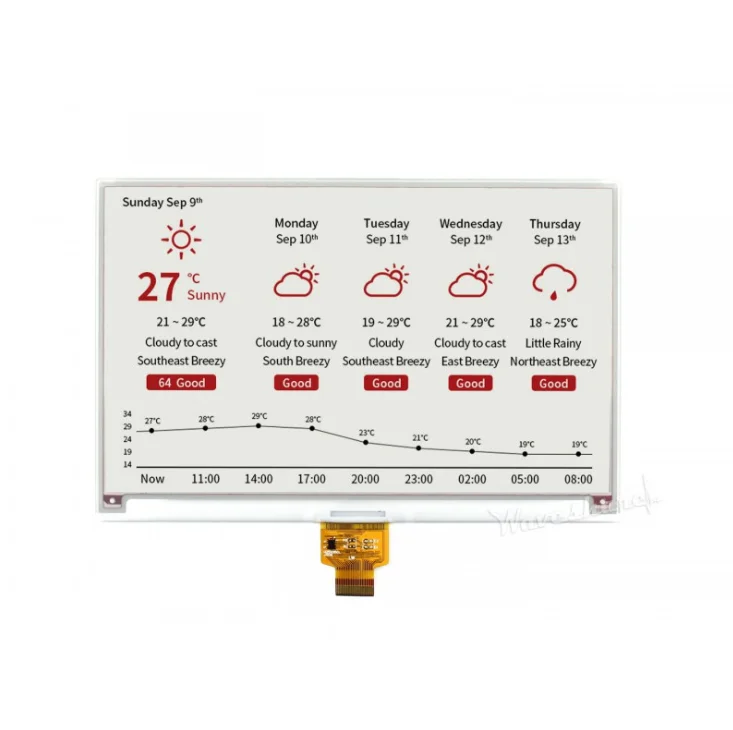

Электронная бумага Waveshare 7 5 дюйма (B) e ink индикатор сырья красный черный белый три

---

Описание

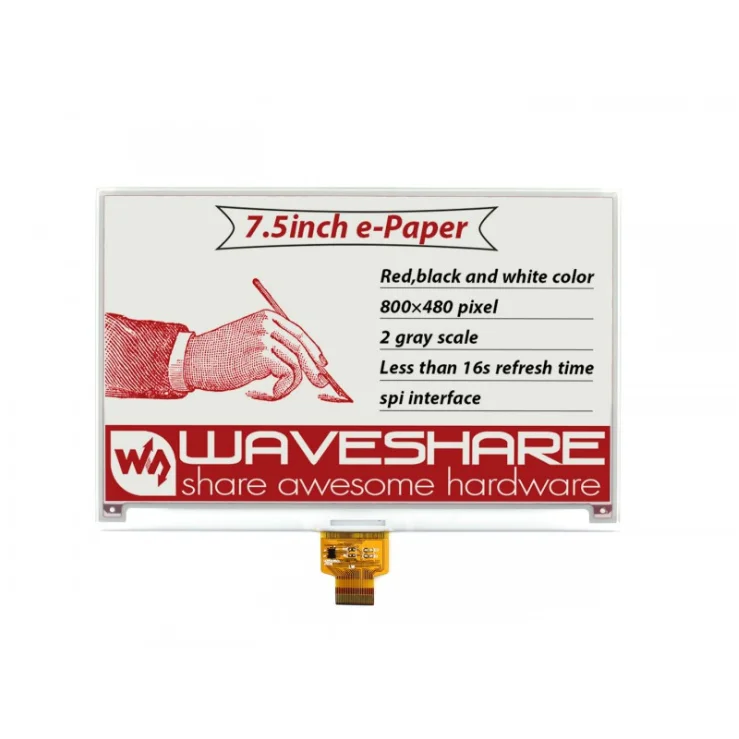

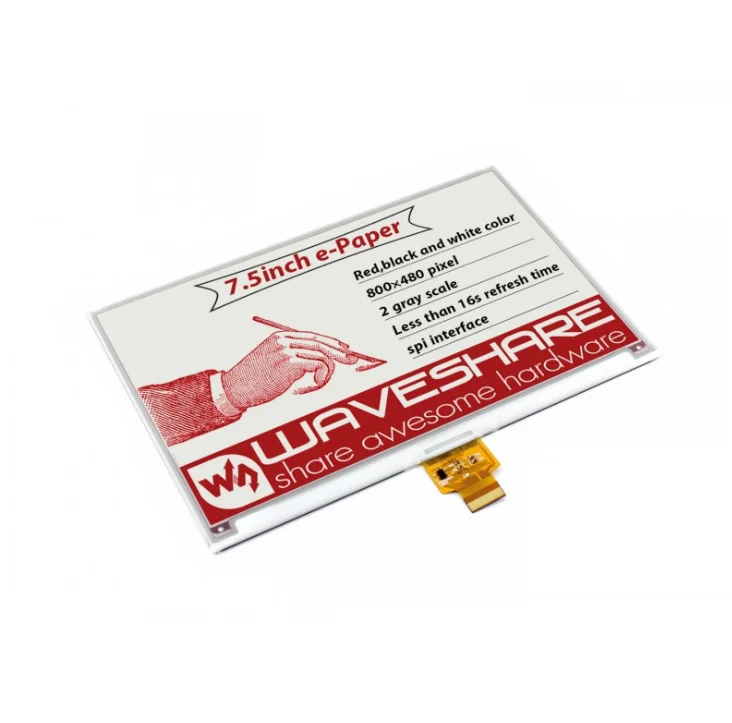

7,5 дюймовый E-Бумага (B) E-Ink Дисплей, 800 × 480 Пиксели, красный/черный/белый цвет три-Цвет, SPI, Интерфейс, без PCB 7,5 "E-PAPER (B)

Низкое энергопотребление, широкий угол обзора, бумажное отображение без электричества

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

• Размер7,5"
• Разрешение800 × 480
• Угол обзора> 170 °
• Цвет дисплеяКрасный/черный/белый
• Серые весы2
• КоммуникацияSPI
• Панель дисплеяЭлектронная бумага
• Опыт работыБумага-как
• Окружающая средаТребуется окружающий светильник
• Тип дисплеяПассивно отражающий

Особенности с первого взгляда

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
• Ультра низкое энергопотребление, в основном мощность требуется только для освежения
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение	3,3 V	Цвет дисплея	Красный, черный, белый
Интерфейс	3-провод SPI, 4-провод SPI	Серые весы	2.
Габаритные размеры	170,2 × 111,2 × 1,18 мм	Полное время обновления	16s
Размер дисплея	163,2 × 97,92 мм	Обновленная мощность	48 МВт (typ.)
Точка шаг	0,205 × 0,204 мм	Ток в режиме ожидания	<0.01uA (почти нет)
Разрешение	800 × 480 пикселей	Угол обзора	> 170 °

Преимущества EINK

Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в прозрачной жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.
Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

Примеры применения

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

Габаритные размеры Ресурсы и услуги

---

Вики:7,5 inch_e-Paper_HAT _(B)

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Посылка

Вес:0,122 кг

Это сырой дисплей, для легкого тестирования и сравнения, пожалуйста, рассмотрите один с платой драйвера:7,5 дюймовый e-Бумага шляпа (B)

1. 7,5 дюймовый e-Бумага (B) x1

1.

Руководство по выбору

Номер детали	Цвета	Серые весы	Разрешение	Размер дисплея (мм)	Размер контура (мм)	Время полного обновления (ов)	Частичное обновление	Гибкий	Интерфейс
1,02 дюймовая электронная бумага	Черный, белый	2	128 × 80	21,76 × 14,00	32,57 × 18,60 × 0,98	2	И radic;		SPI
1,54 дюймовая электронная бумага	Черный, белый	2	200 × 200	27,60 × 27,60	37,32 × 31,80 × 1,05	2	И radic;		SPI
1,54 дюймовая электронная бумага (B)	Красный, черный, белый	2	200 × 200	27,60 × 27,60	37,32 × 31,80 × 1,05	8			SPI
1,54 дюймовая электронная бумага (C)	Желтый, черный, белый	2	152 × 152	27,51 × 27,51	37,30 × 31,80 × 0,98	27			SPI
2,13 дюймовая электронная бумага	Черный, белый	2	250 × 122	48,55 × 23,71	59,20 × 29,20 × 1,05	2	И radic;		SPI
2,13 дюймовая электронная бумага (B)	Красный, черный, белый	2	212 × 104	48,55 × 23,71	59,20 × 29,20 × 0,98	15			SPI
2,13 дюймовая электронная бумага (C)	Желтый, черный, белый	2	212 × 104	48,55 × 23,71	59,20 × 29,20 × 0,98	15			SPI
2,13 дюймовая электронная бумага (D)	Черный, белый	2	212 × 104	48,55 × 23,71	59,20 × 29,20 × 0,30	2	И radic;	И radic;	SPI
2,66 дюймовая электронная бумага	Черный, белый	2	296 × 152	30,704 × 60,088	36,304 × 71,820 × 1,00	6	И radic;		SPI
2,66 дюймовая электронная бумага (B)	Красный, черный, белый	2	296 × 152	30,704 × 60,088	36,304 × 71,820 × 1,00	15			SPI
2,7 дюймовая электронная бумага	Черный, белый	4	264 × 176	57,29 × 38,19	70,42 × 45,80 × 0,98	6			SPI
2,7 дюймовая электронная бумага (B)	Красный, черный, белый	2	264 × 176	57,29 × 38,19	70,42 × 45,80 × 0,98	15			SPI
2,9 дюймовый e-Бумага	Черный, белый	2	296 × 128	66,89 × 29,05	79,00 × 36,70 × 1,05	2	И radic;		SPI
2,9 дюймовый e-Бумага (B)	Красный, черный, белый	2	296 × 128	66,89 × 29,05	79,00 × 36,70 × 1,18	15			SPI
2,9 дюймовый e-Бумага (C)	Желтый, черный, белый	2	296 × 128	66,89 × 29,05	79,00 × 36,70 × 1,18	15			SPI
2,9 дюймовый e-Бумага (D)	Черный, белый	2	296 × 128	66,90 × 29,06	79,00 × 36,70 × 0,34	2	И radic;	И radic;	SPI
3,7 дюймовый e-Бумага	Черный, белый	4	480 × 280	47,32 × 81,12	54,90 × 93,30 × 0,78	3	И radic;		SPI
4,2 дюймовый e-Бумага	Черный, белый	4	400 × 300	84,80 × 63,60	91,00 × 77,00 × 1,18	4			SPI
4,2 дюймовый e-Бумага (B)	Красный, черный, белый	2	400 × 300	84,80 × 63,60	90,10 × 77,00 × 1,18	15			SPI
4,2 дюймовый e-Бумага (C)	Желтый, черный, белый	2	400 × 300	84,80 × 63,60	90,10 × 77,00 × 1,18	15			SPI
5,65 дюймовая электронная бумага (F)	7 цветов	2	600 × 448	114,9 × 85,8	125,4 × 99,5 × 0,91	15			SPI
5,83 дюймовая электронная бумага	Черный, белый	2	648 × 480	119,232 × 88,320	125,40 × 99,50 × 1,18	5			SPI
5,83 дюймовая электронная бумага (B)	Красный, черный, белый	2	648 × 480	119,232 × 88,320	125,40 × 99,50 × 1,18	20			SPI
5,83 дюймовая электронная бумага (C)	Желтый, черный, белый	2	600 × 448	118,80 × 88,26	125,40 × 99,50 × 1,18	26			SPI
6 дюймов HD e-Бумага	Черный, белый	16	1448 × 1072	122,40 × 90,60	138,40 × 101,80 × 1,01	<1	И radic;		Параллельный порт
7,5 дюймовый e-Бумага	Черный, белый	2	800 × 480	163,20 × 97,92	170,20 × 111,20 × 1,18	5			SPI
7,5 дюймов HD e-Бумага	Черный, белый	2	880 × 528	163,24 × 97,94	170,20 × 111,20 × 1,25	5			SPI
7,5 дюймовый e-Бумага (B)	Красный, черный, белый	2	800 × 480	163,20 × 97,92	170,20 × 111,20 × 1,18	16			SPI
7,5 дюймов HD e-Бумага (B)	Красный, черный, белый	2	880 × 528	163,24 × 97,94	170,20 × 111,20 × 1,25	21			SPI
7,5 дюймовый e-Бумага (C)	Желтый, черный, белый	2	640 × 384	163,20 × 97,92	170,20 × 111,20 × 1,18	16			SPI
7,8 дюймовый e-Бумага	Черный, белый	16	1872 × 1404	158,18 × 118,64	173,80 × 127,60 × 0,78	<1	И radic;		Параллельный порт
9,7 дюймовый e-Бумага	Черный, белый	16	1200 × 825	202,8 × 139,43	218,80 × 156,425 × 1,15	<1	И radic;		Параллельный порт
10,3 дюймовый e-Бумага	Черный, белый	16	1872 × 1404	209,66 × 157,25	216,70 × 174,40 × 0,78	<1	И radic;		Параллельный порт
10,3 дюймовый e-Бумага (D)	Черный, белый	16	1872 × 1404	209,66 × 157,25	227,70 × 165,80 × 0,647	<1	И radic;	И radic;	Параллельный порт
12,48 дюймовая электронная бумага	Черный, белый	2	1304 × 984	252,98 × 190,90	261,50 × 211,00 × 0,30	<8			SPI
12,48 дюймовая электронная бумага (B)	Красный, черный, белый	2	1304 × 984	252,98 × 190,90	261,50 × 211,00 × 0,30	<16			SPI

---

---
