2018 NE555 + CD4017 свет вода течет светодиодный модуль DIY Kit Бесплатная доставка | Лампы и

---

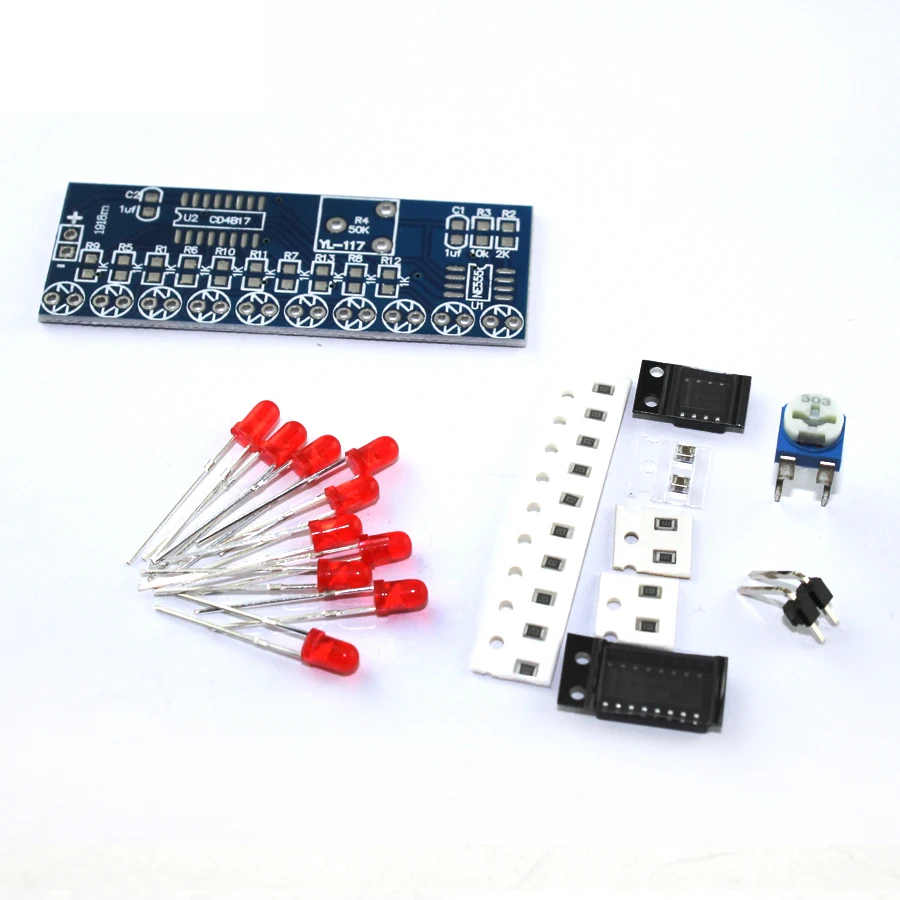

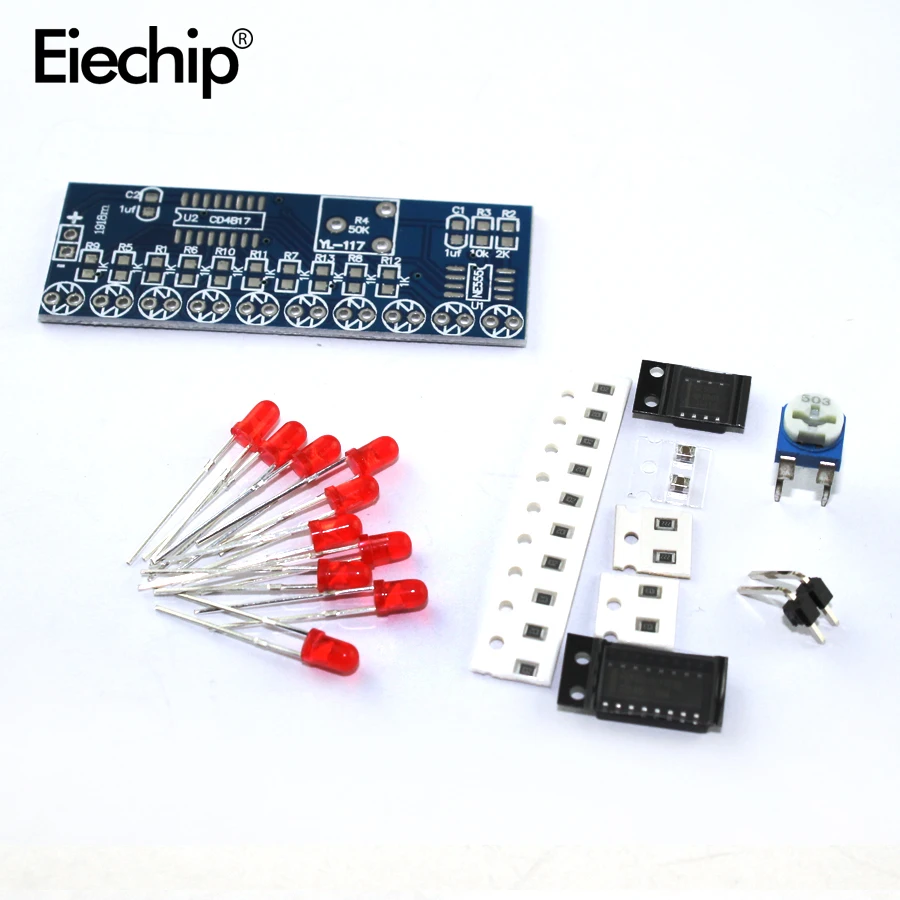

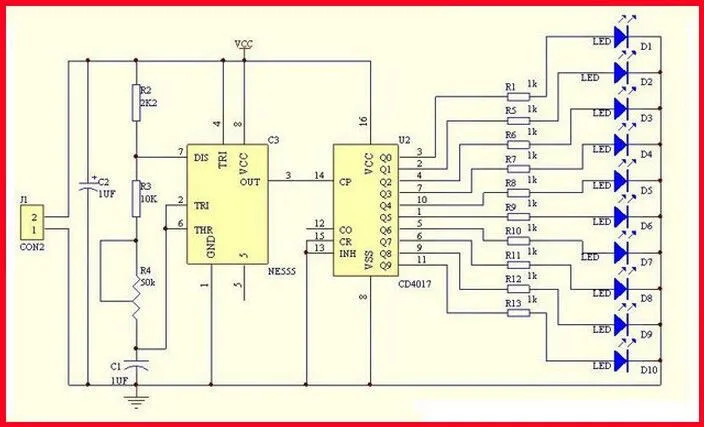

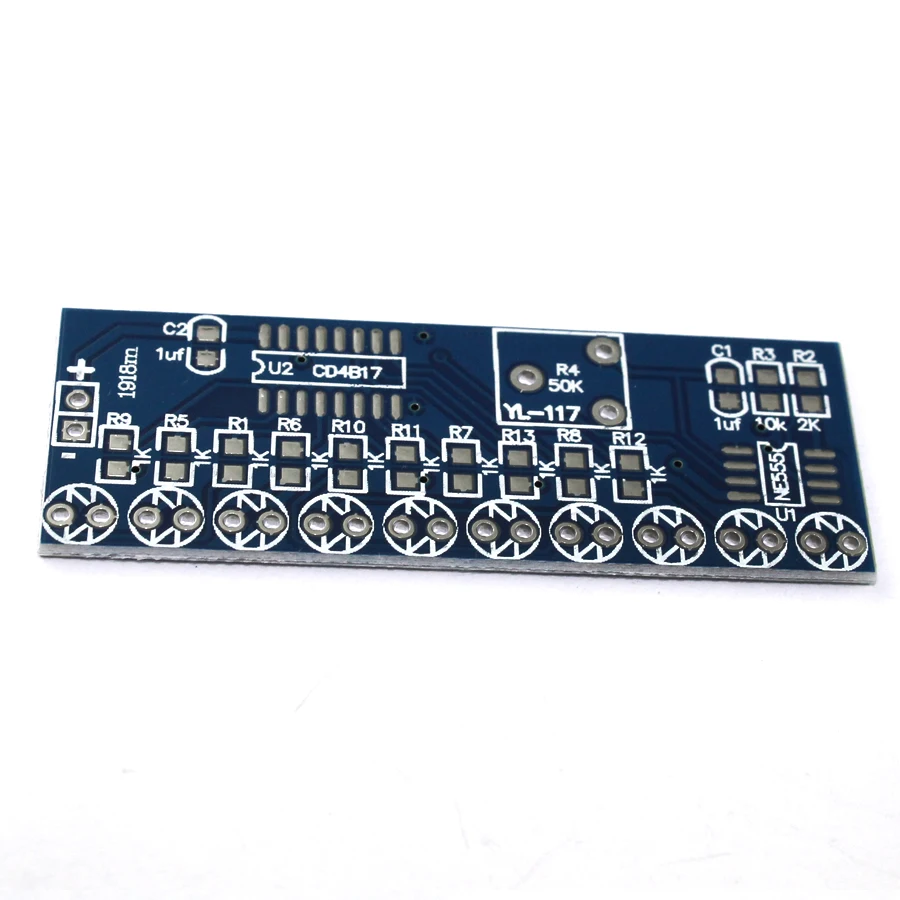

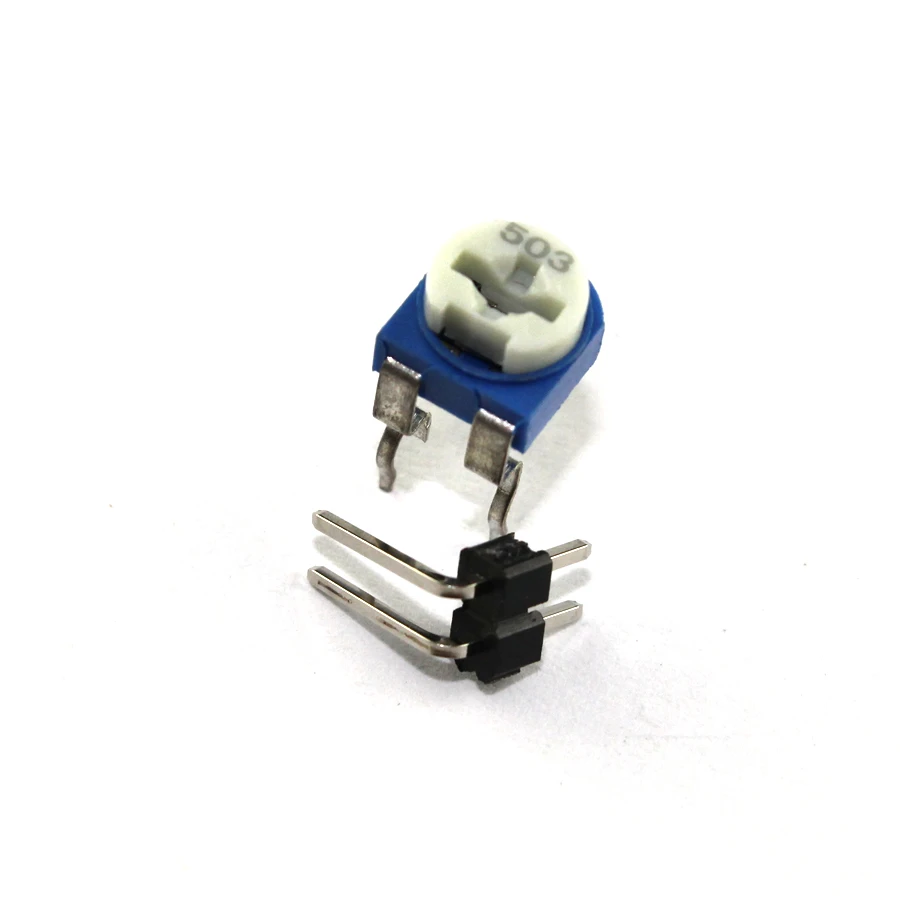

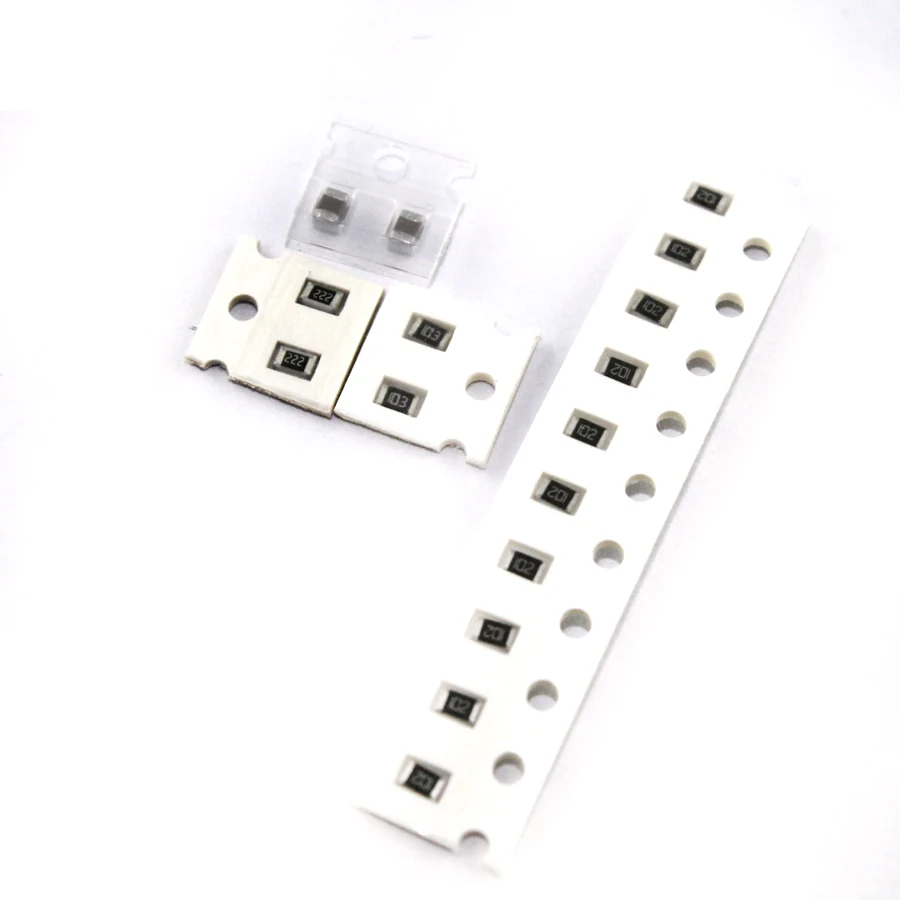

Комплект главной цепи и счетчика десятичной цепи генерируемых часы, по NE555 в качестве основного самовозбуждающемуся мультивибратора питания через R2, R3, r4 для зарядки конденсатор C1, C1 при начале зарядки, NE555 2 ноги все еще в низкой, Поэтому выходной контакт 3 идет высокой, когда Supply by R2, R3, r4 для зарядки C1 до 2/3 напряжение питания, выходной контакт 3 уровня от высокой к низкой, NE555 внутренний разряда проводимости конденсатор C1 через R4, R3, NE555 7 футов зарядного пока напряжение через C1 меньше чем 1/3 напряжение питания, NE555 3 уровня футов и от низкой до высокой. C1 и перезарядки, этот цикл колебаний сформирована. Время зарядки: 0.695 (R2 + R3 + R4) C1, Время разряда: 0.695 (R4 + R3) C1, r4 может быть отрегулирована для управления выходной частоты генератора, колебаний тактового сигнала применяется постоянно NE555 CD4017 14 футов, На 10 CD4017 связан с выходом 10 светодиодов, когда 10 получается выход из CD4017 произвести высокого уровня в тактового сигнала применяется, В D1-D10 являются последовательно горит образованием воды огни эффект. Регулировка скорости потока может быть отрегулировано R4 светодиодных ламп. Комплектующих список: Элементы имя Количество Печатной платы 1 2 P согнуты pin 1 1 мкФ конденсатор 2 3mmled красный 10 1 К резистор 10 2.2 К резистор 1 10 К резистор 1 50 К Белый Синий потенциометра 1 NE555 1 CD4017 1

---

---
