DSO311 3 5 дюймовый TFT Мини цифровой ЖК осциллограф (1 млн выборок в секунду) STM32 12

---





Описание:

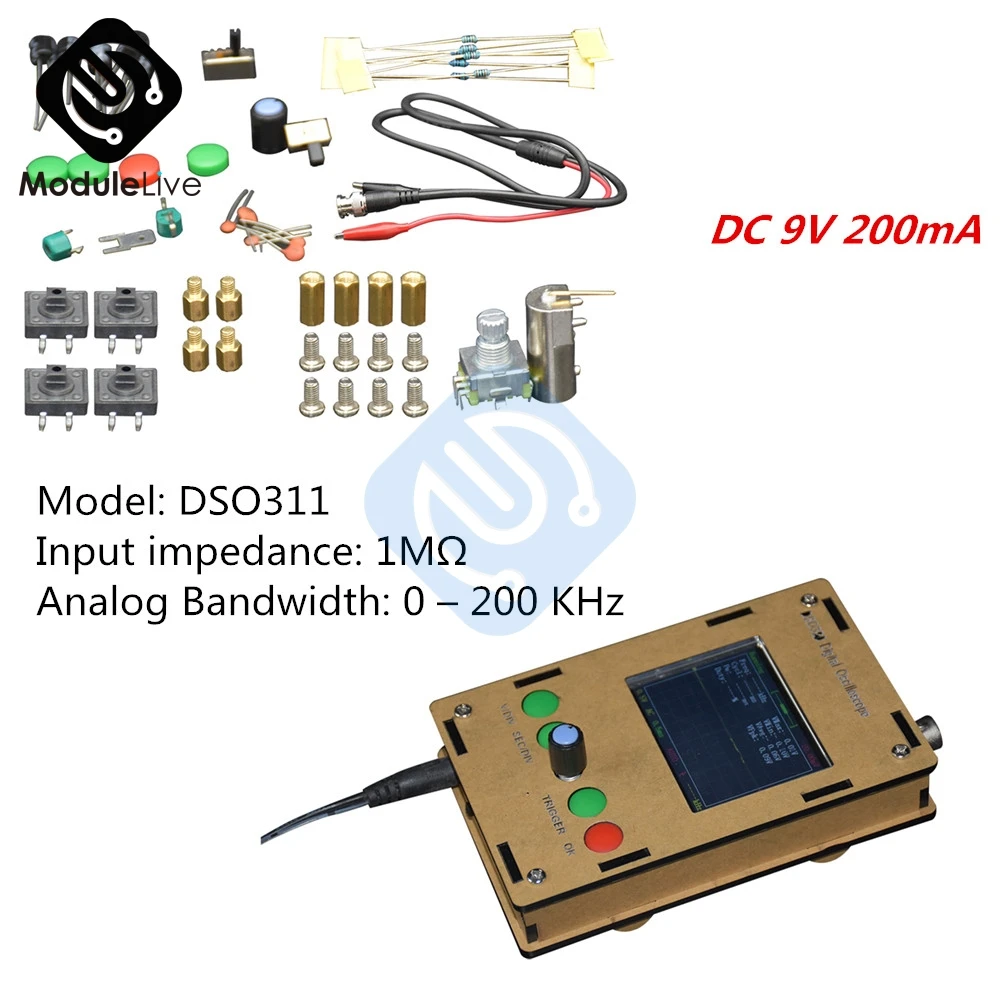

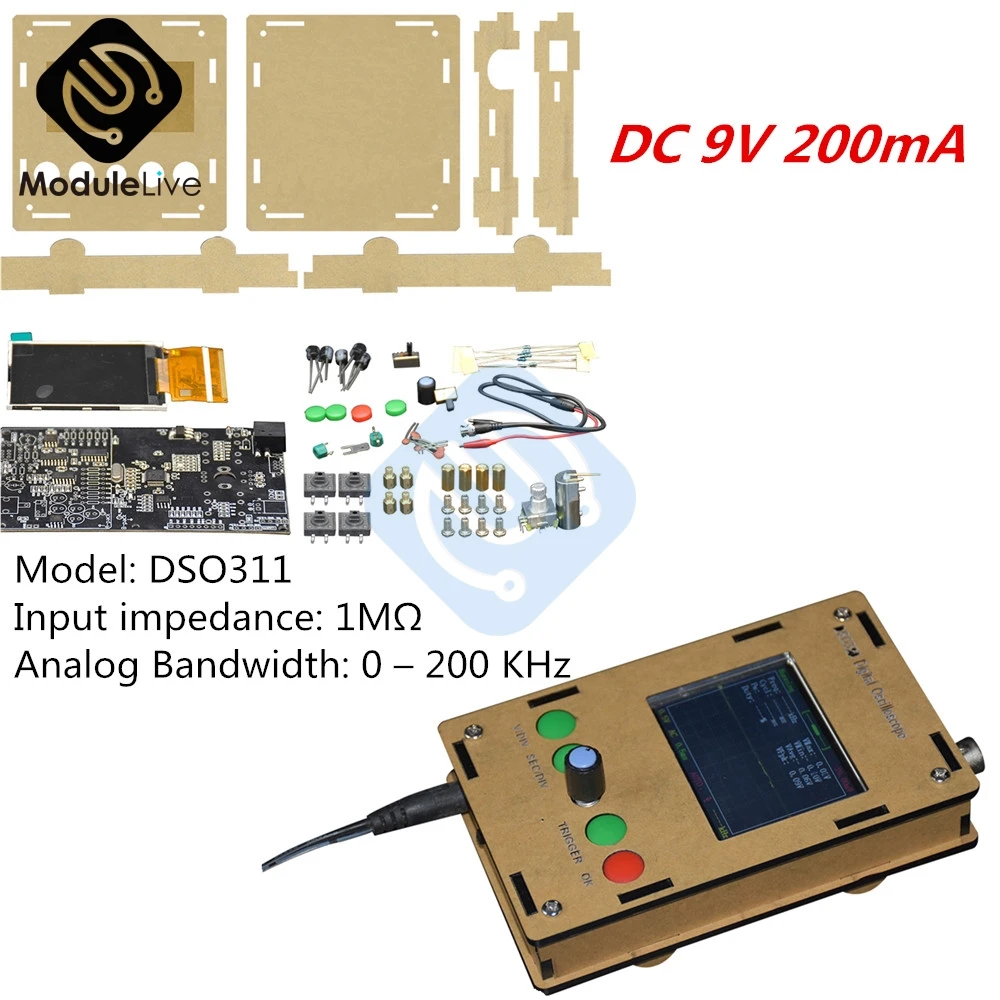

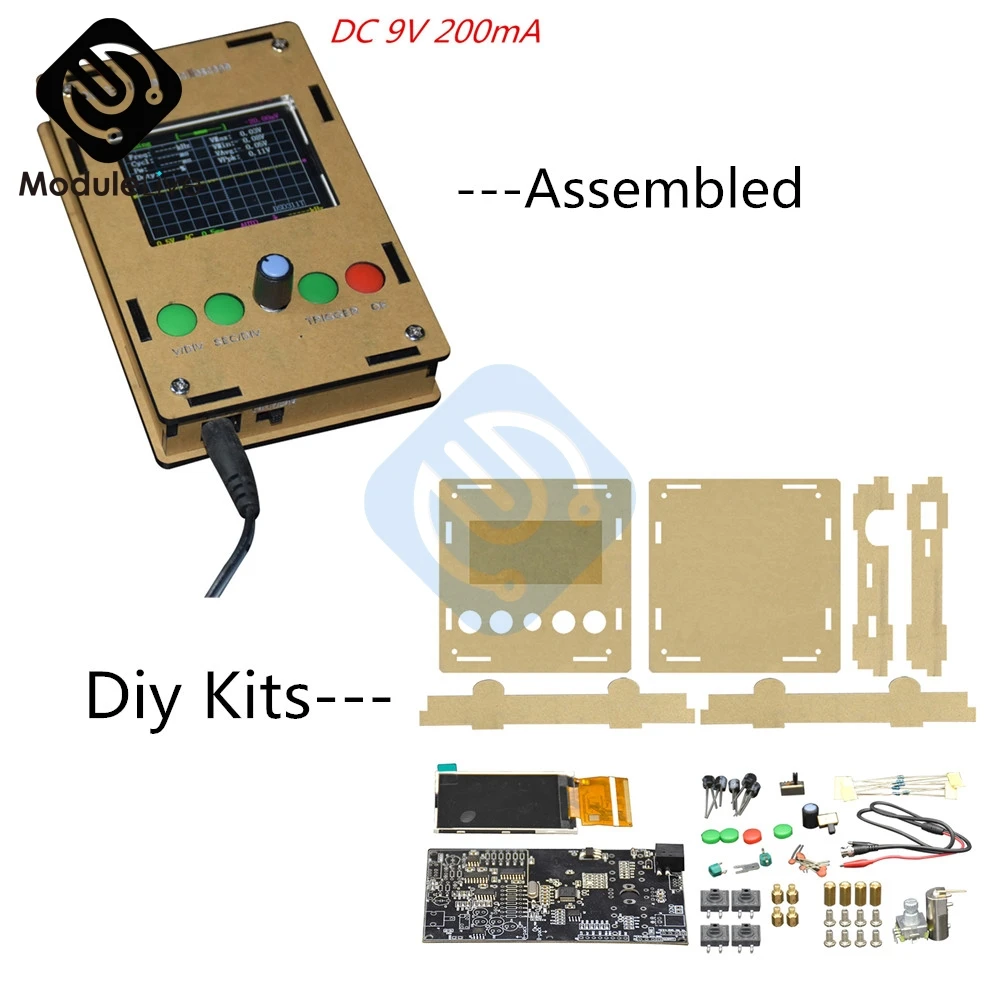

Этот мини-осциллограф предназначен для электронных любителей, чтобы узнать о электронике, пайке, программировании и STM32. Он содержит основную плату контроллера, TFT LCD и другие электронные компоненты для DIY функционального мини-цифрового осциллографа.



Особенности:

Используйте чип STM32. Работает быстрее DSO138 и хорошо обрабатывает данные.

Предварительно запрограммирован. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании.

Полный веселья. Это набор «сделай сам» и забавный осциллограф. Особенно подходит для тех, кто заинтересован в пайке andSTM32.

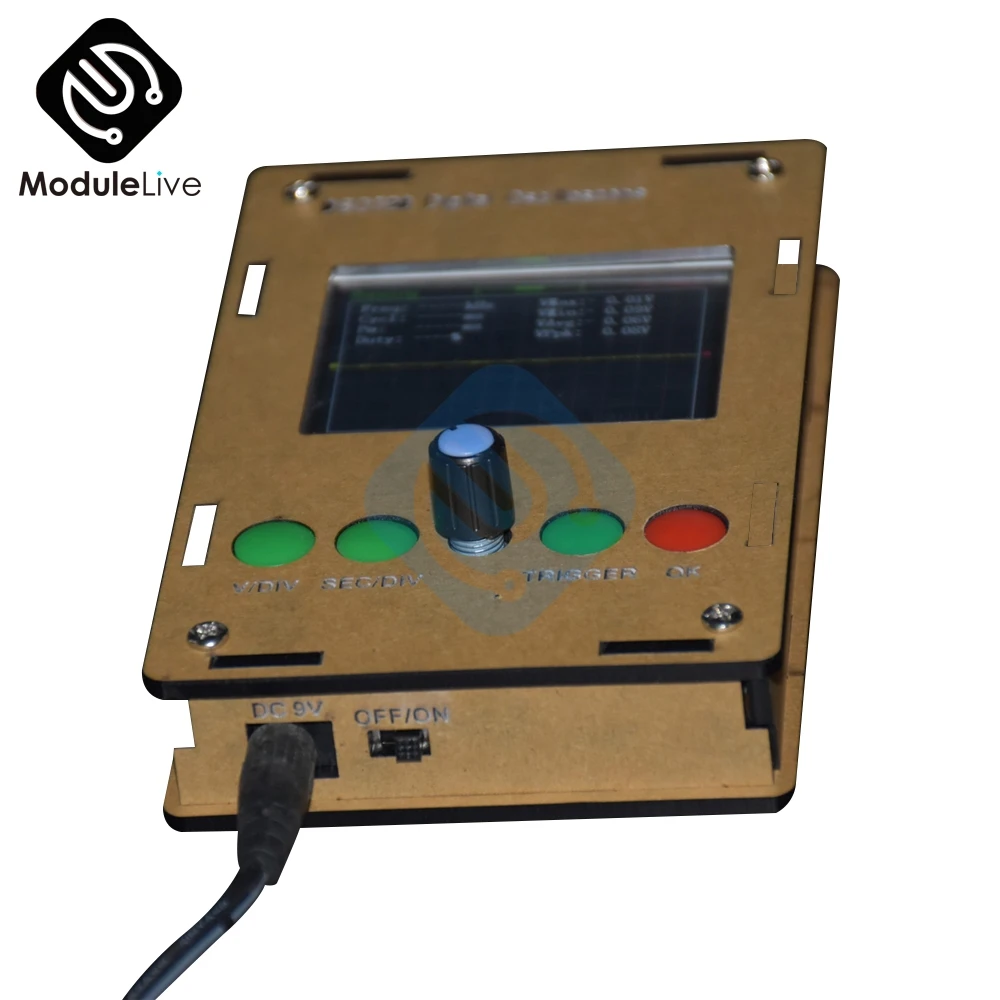

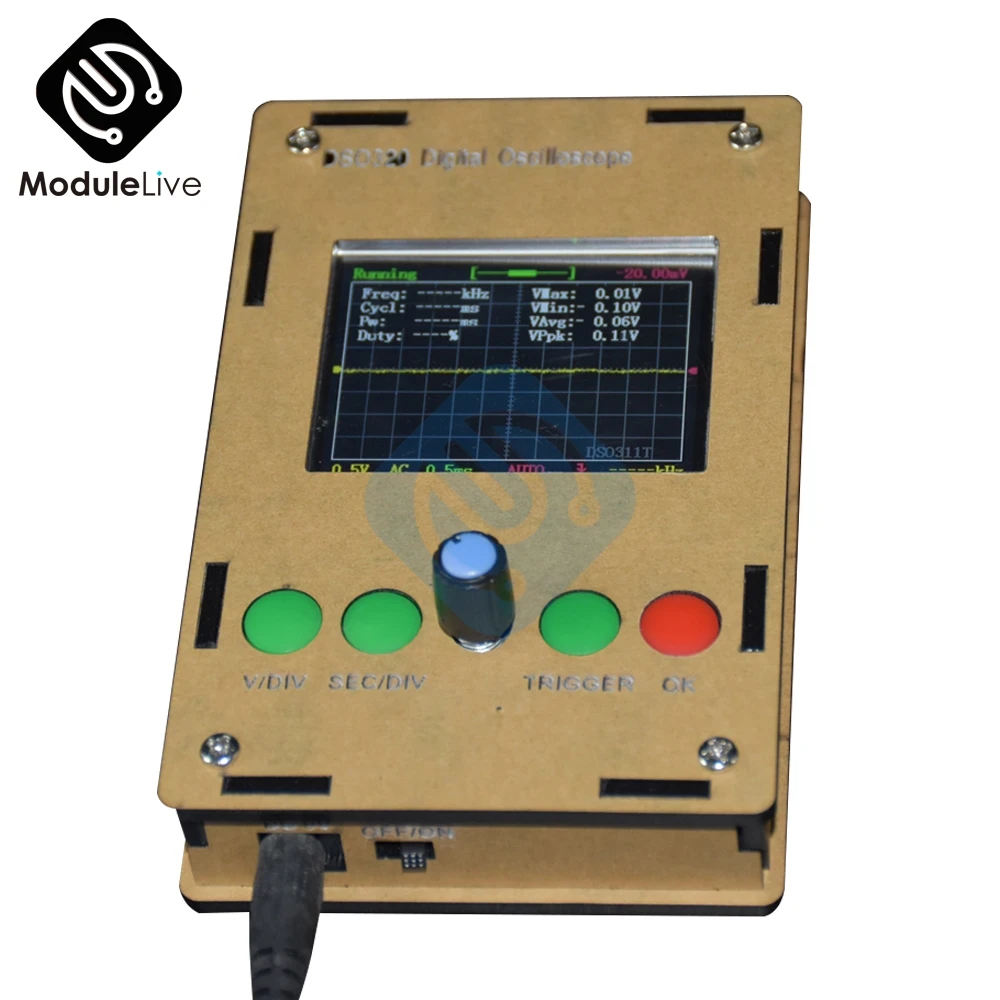

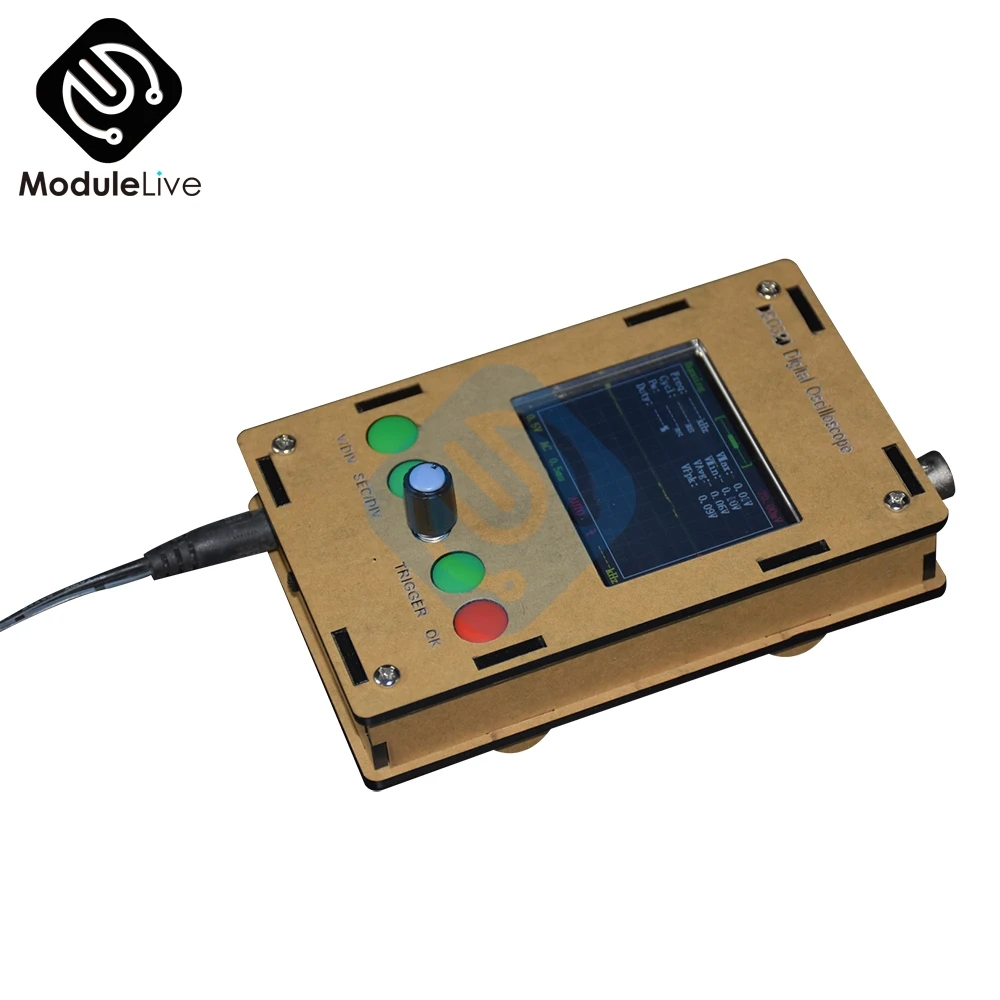

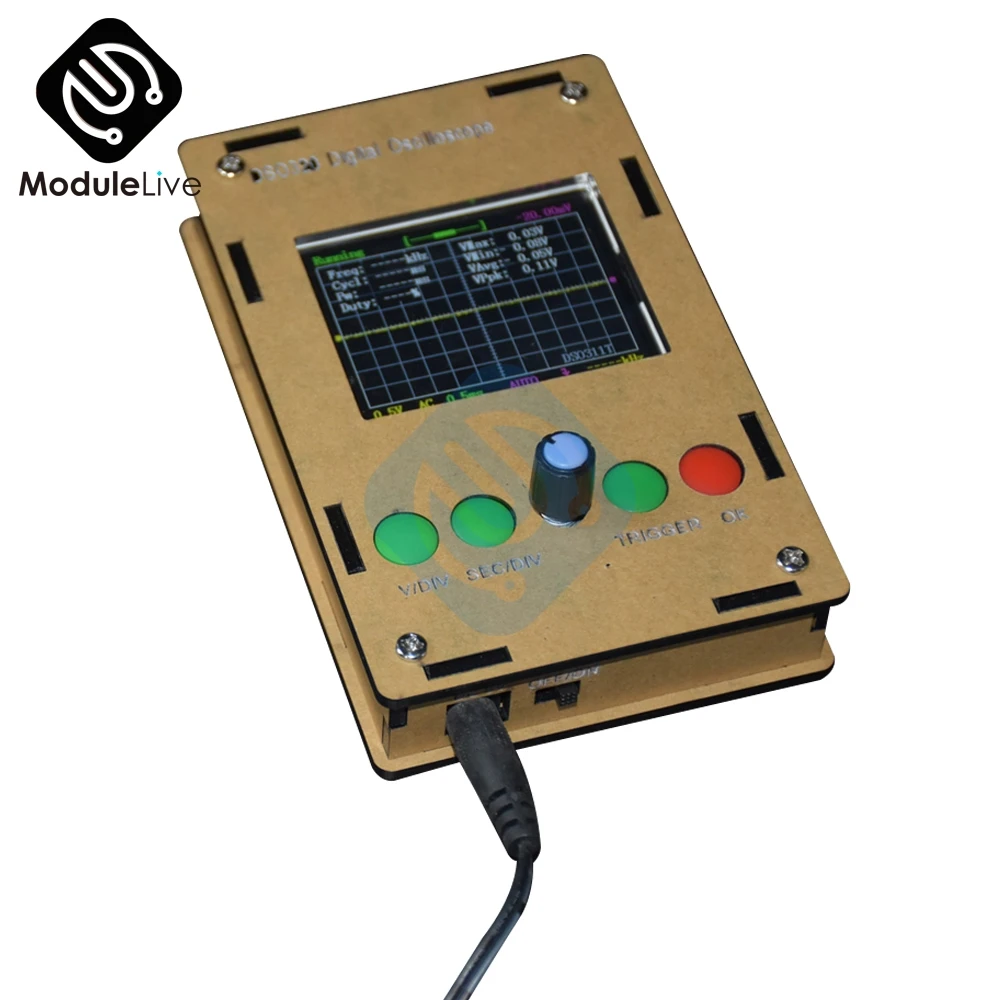

С крутым черным чехлом. В отличие от DSO138, DSO311 с крутым черным корпусом, что делает его удобным для использования в обучении и тестировании.



Уведомление: Для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА(Не более 10 В, или может быть сожжен)



Спецификация:

Модель: DSO311

Входное сопротивление: 1MΩ

Аналоговая полоса пропускания: 0-200 кГц

Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Максимальная частота дискретизации в реальном времени: 1 Msps

Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала

Точность: 12 бит

Глубина буфера выборки: 1024 байт

Вертикальная чувствительность: 5мв/див-20В/Див

Регулируемое вертикальное смещение, и с инструкциями

Режимы соединения: DC/AC/GND

Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)

С автоматическим, регулярным и одноступенчатым режимом, легко запечатлевать сигнал момента

Доступный триггер подъема или падения кромки

Регулируемое положение уровня триггера, и с инструкциями

Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка)

Может замораживать в любое время дисплей формы волны (функция удержания)



Упаковка:

1x DSO311 осциллограф

1x зонд

















---

---
